Γιάννης Platano

Συνδιασμος χρωματον καλωδιου RJ45

Προτεινόμενες αναρτήσεις

Θελω να συνδεσω ενα pc με adsl modem router για προσβαση στο internet αλλα δεν ξερω με τι σειρα πρεπει να ενωθουν τα χρωματιστα καλωδια στο RJ45. Καπου ειχα μια εικονα αλλα δεν την βρισκω.Οποιος μπορει ας βοηθησει.Ευχαριστω.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Τελικα την βρηκα την φωτο παιδια και την βαζω κι εδω.Αν θυμαμαι καλα πρεπει να εφαρμοσω την συνδεσμολογια CROSS.Ετσι δεν ειναι ???




Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Αφού συνδέεις PC με router τότε πρέπει να βάλεις straight καλώδιο...

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Επειδη δεν θα το κανω αεγω αλλα συναδελφος στη δουλεια το UTP καλωδιο που χρησιμοποιουν δεν κανει ??? Ευχαριστω.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
UTP Cat5E....





Ναι αυτο εχουν απο οτι ξερω.Θα το κανει με την κατω συνδεσμολογια ???

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Γιατί δε χρησιμοποιεί ένα τυποποιημένο straight καλώδιο; Αν πρόκειται για πολύ μακρύ utp και πρέπει -σώνει και καλά- να το κάνει ο ίδιος ας φτιάξει καλύτερα πριζάκια εξωτερικά στα άκρα που είναι πιο εύκολα. Ο χρωματικός κώδικας είναι αυτός που έδειξες αλλά σε κάθε περίπτωση δεν παίζει ρόλο αρκεί τα χρώματα να είναι αντίστοιχα στα δύο άκρα.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Γιατί δε χρησιμοποιεί ένα τυποποιημένο straight καλώδιο; Αν πρόκειται για πολύ μακρύ utp και πρέπει -σώνει και καλά- να το κάνει ο ίδιος ας φτιάξει καλύτερα πριζάκια εξωτερικά στα άκρα που είναι πιο εύκολα. Ο χρωματικός κώδικας είναι αυτός που έδειξες αλλά σε κάθε περίπτωση δεν παίζει ρόλο αρκεί τα χρώματα να είναι αντίστοιχα στα δύο άκρα.





Ευχαριστω.Ειναι ενα καλωδιο καπου 20 μετρα.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Γενικοτερα, δεν εχει σημασια αν θα βαλεις τα χρωματα με τη σειρα που δειχνει η καθε εικονα αρκει να ισχυουν τα εξης:

1. Για straight η ιδια σειρα που υπαρχει στο ενα ακρο να υπαρχει και στο αλλο

2. Για cross να ισχυει το 1-3 και 2-6 δηλαδη το χρωμα που ειναι πρωτο στην μια ακρη να ειναι τριτο στην αλλη, το δευτερο στην μια εκτο στην αλλη και αντιστροφα

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Προτείνω λύση με εξωτερικά πριζάκια, είναι πιο εύκολο και δε θέλει -υποχρεωτικά- ειδικό εργαλείο. Ας πάει σε ένα ηλεκτρολογικό κατάστημα να τα πάρει και θα του εξηγήσουν. Τα χρώματα όπως είπε και ο φίλος πιο πάνω αντίστοιχα και στα δύο άκρα.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Σας ευχαριστω.Εξωτερικα πριζακια τι ειναι ????

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

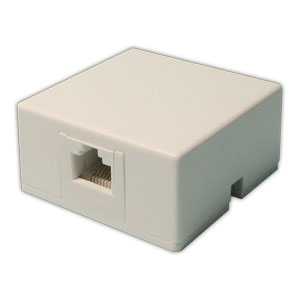

Θηλυκά για rj45. Π.χ.





Δηλαδη συνδεουμε τα χρωματιστα καλωδια στο "κουτι" και το συνδεουμε ολο μαζι σε RJ45?? Ευχαριστω.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δηλαδη συνδεουμε τα χρωματιστα καλωδια στο "κουτι" και το συνδεουμε ολο μαζι σε RJ45?? Ευχαριστω.



Ναι συνδέεις τα καλώδια στο κουτί, γράφει στα σημεία σύνδεσης μάλιστα τα χρώματα. Από τη πρίζα φεύγει κανονικά το καλώδιο.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Ναι συνδέεις τα καλώδια στο κουτί, γράφει στα σημεία σύνδεσης μάλιστα τα χρώματα. Από τη πρίζα φεύγει κανονικά το καλώδιο.







Ευχαριστω.Αρκετα εξυπηρετικο.
