πρόβλημα σύνδεσης με USB κουτιού

[mourtias]

Παιδιά θέλω τη γνωμη σας.

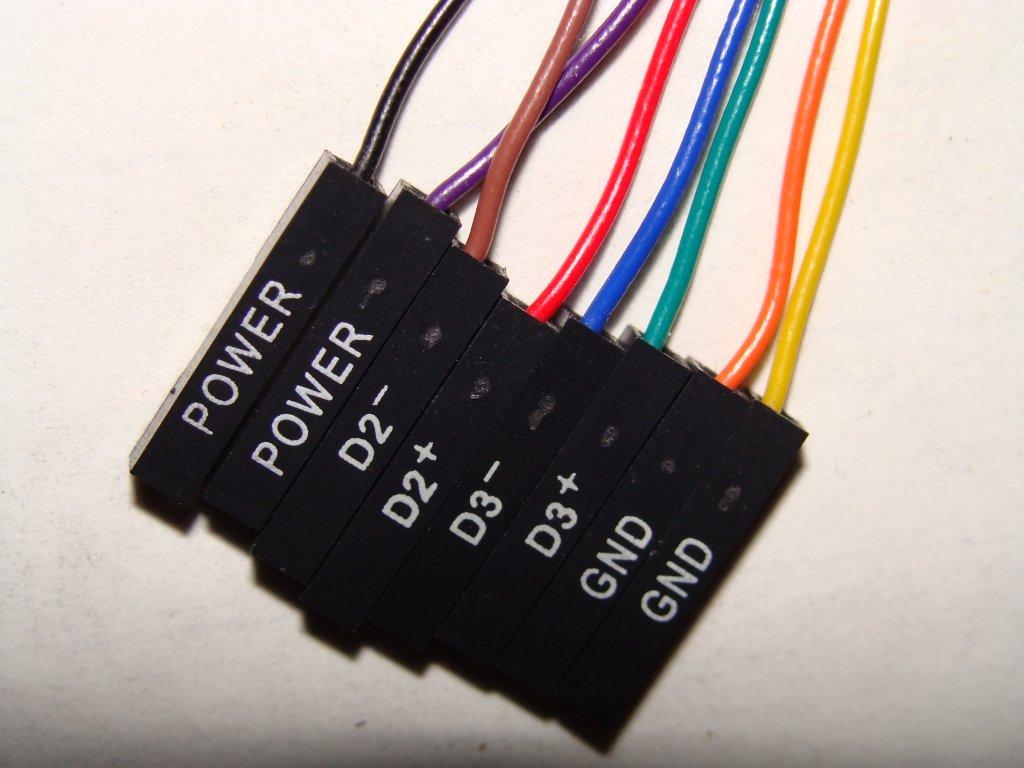

Έχω ένα παλιό κουτί που μου δίνει 8 βισματάκια για να συνδέσω στη μητρική τα USB του κουτιού.

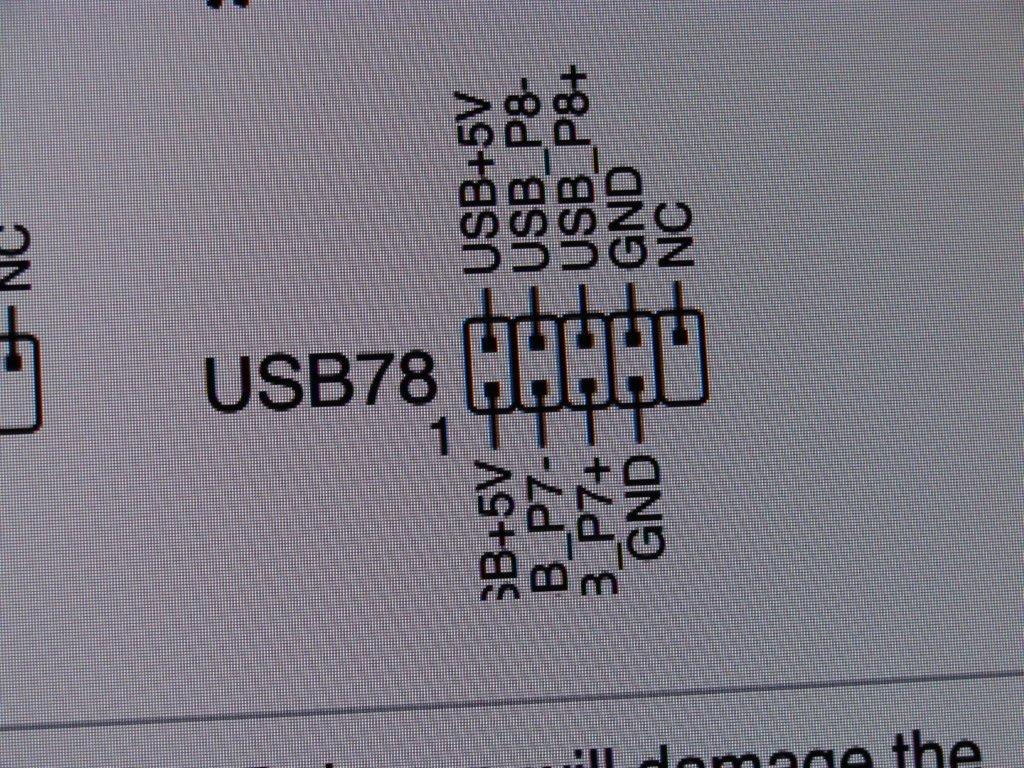

(βλέπε foto). Η μητρική έχει άλλες ονομασίες στο σχεδιάγραμμα του manual.

Μπορεί κάποιος να μου κάνει την αντιστοιχία μη συνδέσω τίποτα λάθος;

[stm00192]

2Χpower -> 2Xusb+5V

D2- -> P7-

D2+ -> P7+

D3- -> P8-

D3+ -> P8+

2XGND -> 2XGND

[mourtias]

αυτό μου φάνηκε κι εμένα το πιο λογικό κι αυτό έκανα αλλα η μία θύρα δε δουλεύει και η άλλη λειτουργεί σαν usb 1 και μου βγάζει σχετικό μήνυμα.

[stm00192]

Αλλαξε μεταξύ τους τα D2 με τα D3



Ποσο παλιό είναι το κουτί σου?

[mourtias]

όταν συνδέω μόνο τα D2 δηλ. μόνο τα 4 η μία θύρα δουλεύει αλλα δουλεύει άψογα.

μάλλον θα το αφήσω έτσι καλύτερα να δουλεύει η μία σωστά.
