Κατασκευή βάσης στηριξης 3 27' οθονών

Προτεινόμενες αναρτήσεις

Έχοντας ήδη μια Dell 2711 και μετά την αγορά 2 φτηνών οθονών Matrix Neo από Κορέα, το γραφείο μου είχε γεμήσει με βιβλία και κουτιά για να φέρω τις οθόνες στο ίδιο ύψος. Οπότε και αποφάσισα να φτιάξω μία βάση. για να τις βάλω και τις τρεις πάνω.

Ήθελα οποσδήποτε την δυνατότητα περιστροφής 180 μοιρών αλλά και μετακίνησης κατά τον οριζόντιο άξονα.

Την βάση την στήριξα σε στανταρ οδηγούς για ράφια τοίχου

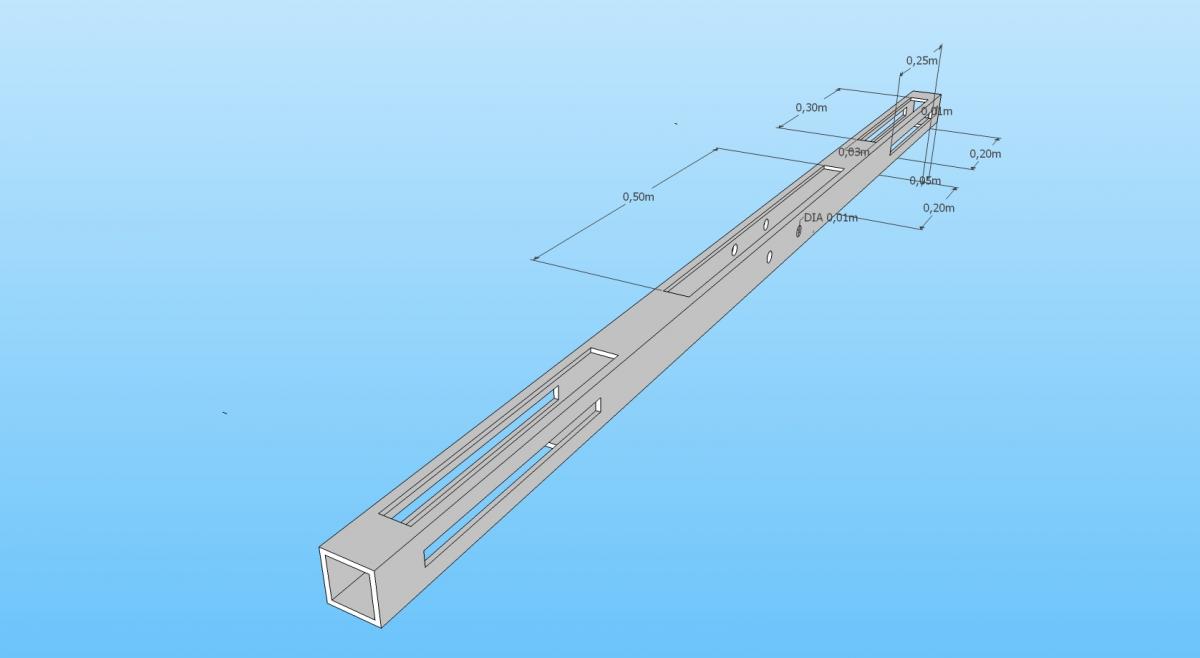

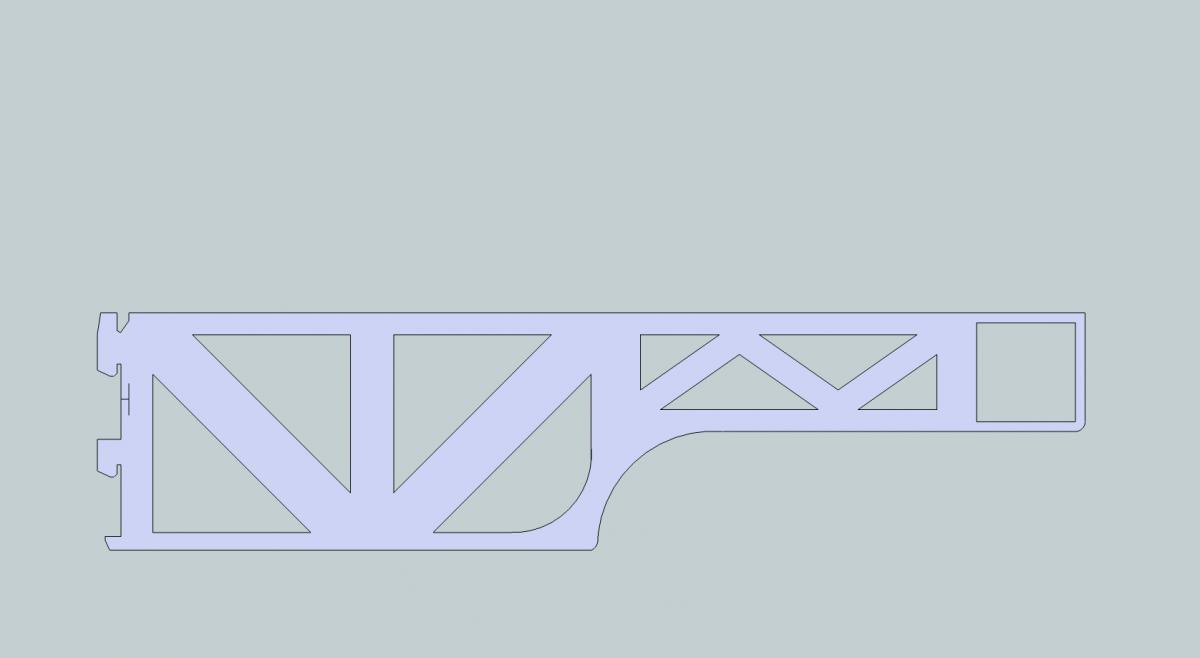

Στο Sketchup και μετά στο Autocad σχεδίασα τον κεντρικό άξονα και τα δύο "χέρια":

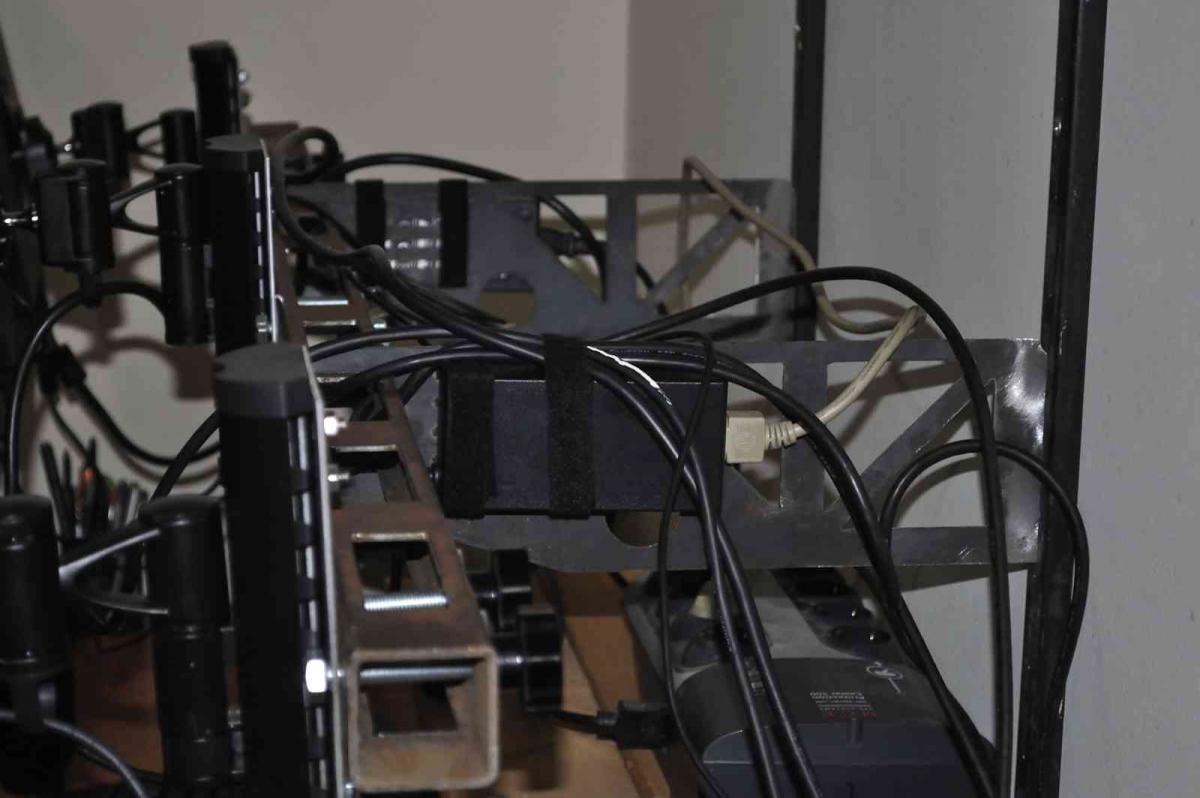

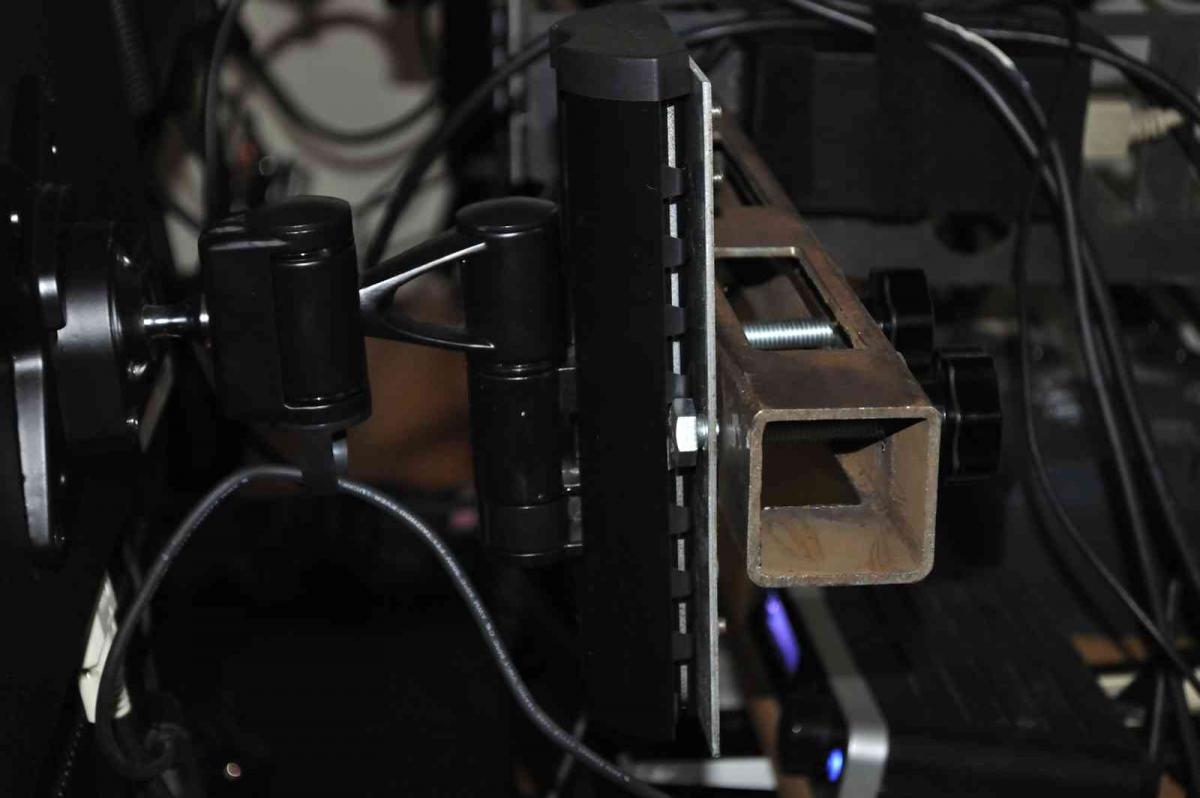

Πάνω στον άξονα τοποθετήθηκαν ατσάλινες πλάκες με βίδες 1εκ που λειτουργούν ως οδηγοί και επιτρέπουν την οριζόντια μετατόπιση των περιφερικών οθονών.

Τέλος πάνω σε κάθε πλάκα βιδώθηκε από μία τέτοια βάση οθονών:

http://www.ebay.de/i...ME:L:OU:GB:3160



Συνολο εξόδων 30 ευρώ το κόψημο των μετάλων σε Plasma CNC. 10 Ευρώ οι μεταλλικές πλάκες, την κεντρική δοκό και τους οδηγούς τοίχου μου τους έδωσαν τζαμπα :), αλλά ας πούμε 50 ευρώ. Βίδες ούπα και λοιπα αναλώσιμα άλλα 40 ευρώ και οι τρεις βάσεις 50 ευρώ.

Συνολό για μένα 130 ευρώ

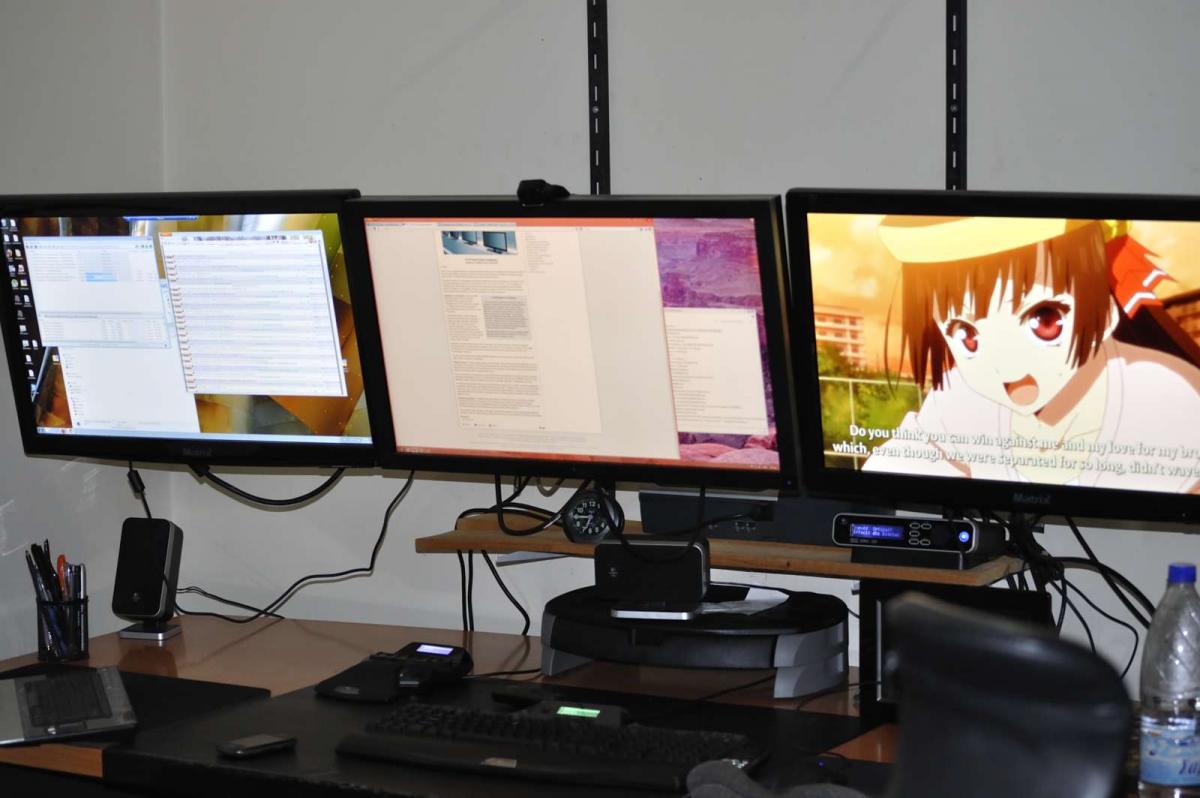

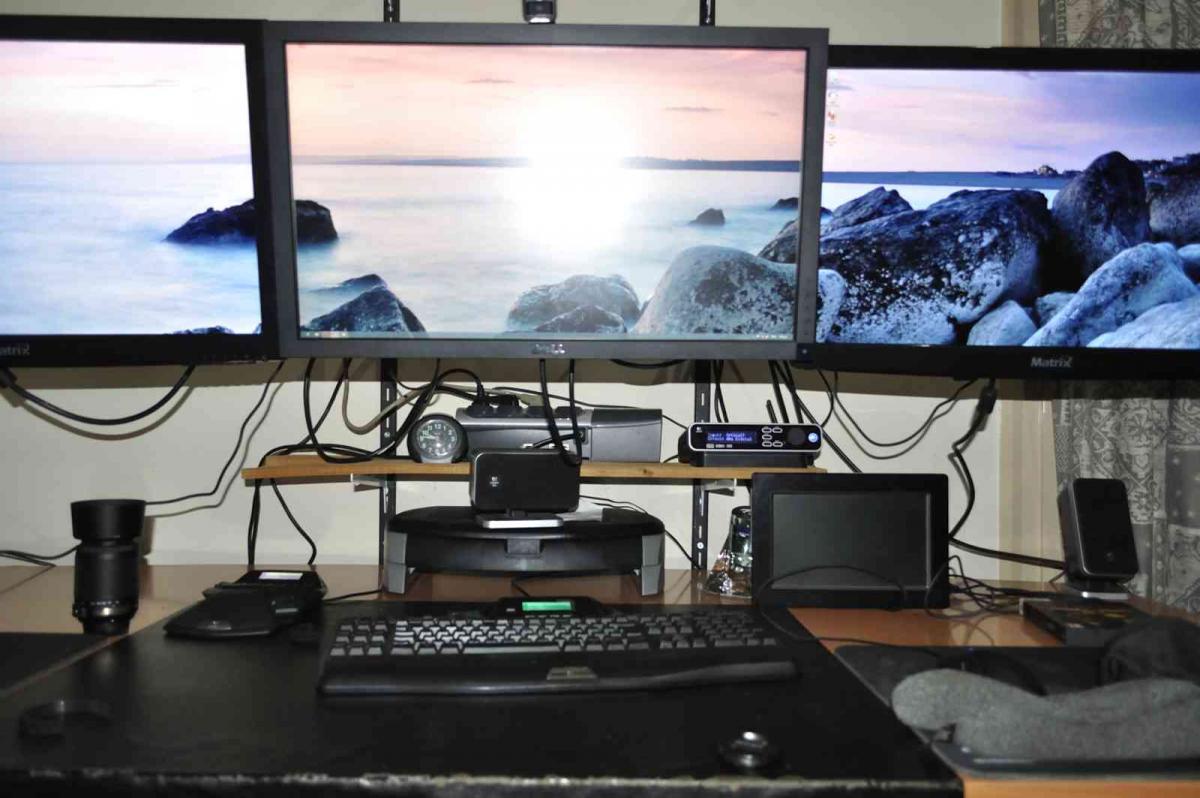

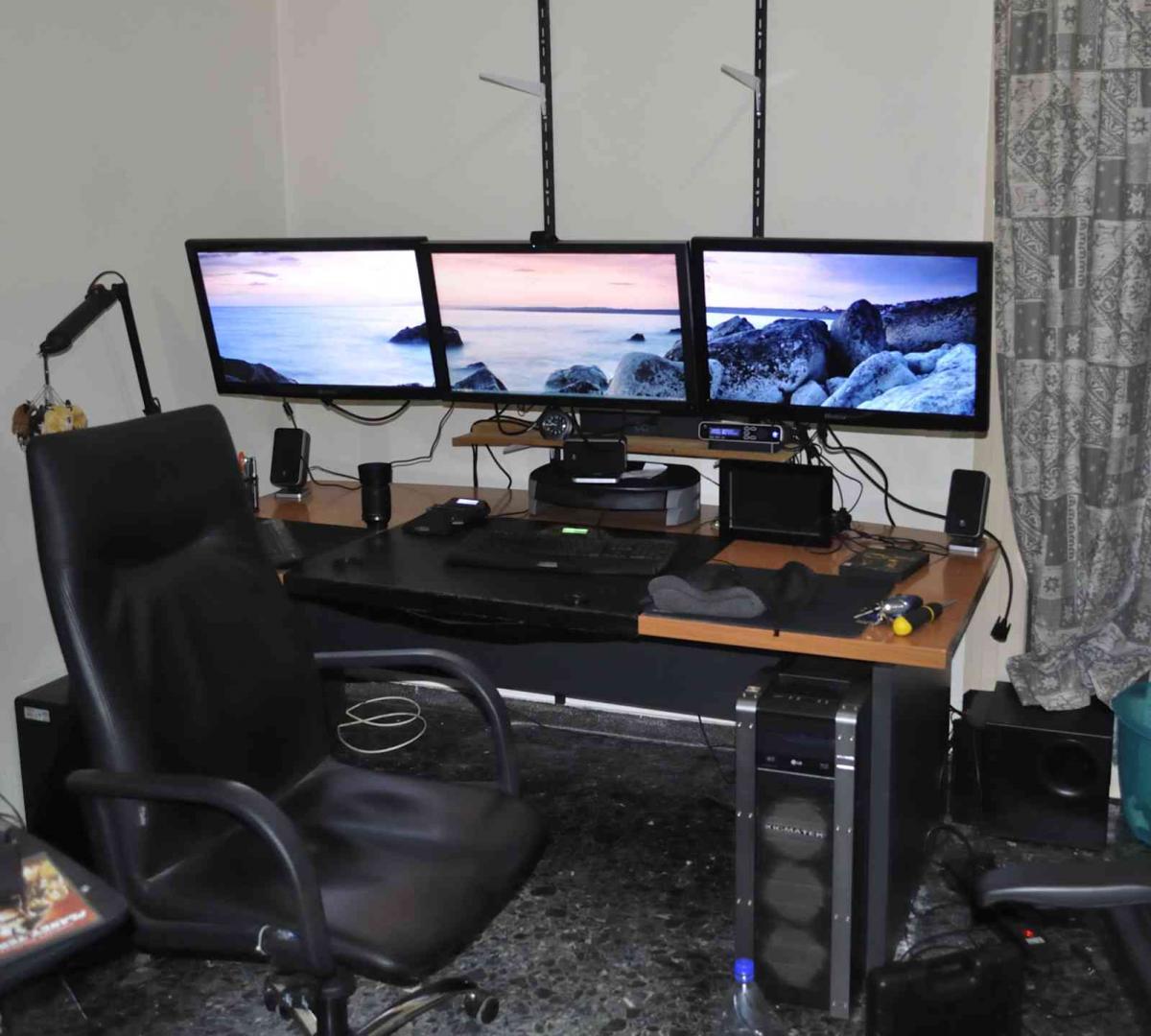

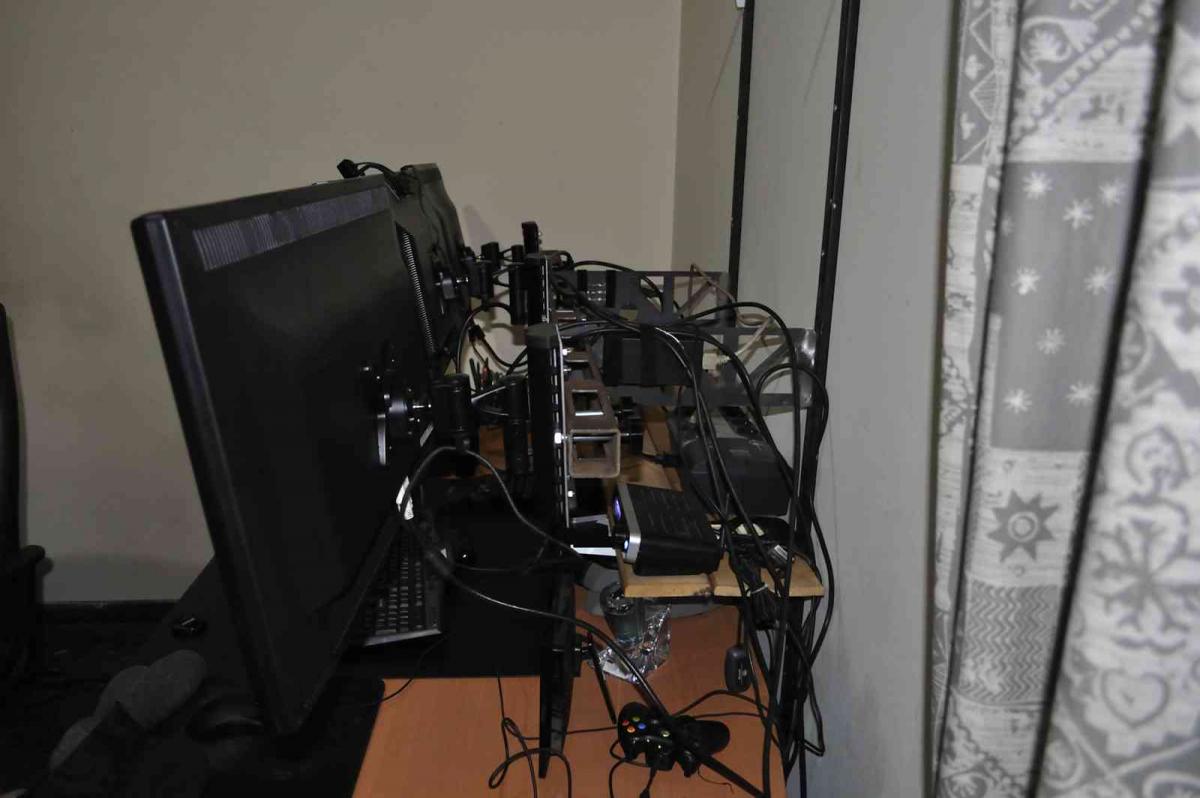

Το τελικό αποτέλεσμα:

post-40456-0-22469300-1353406057_thumb.jpg?st=2012-11-20T10%3A05%3A57.0000000Z&se=2012-11-20T11%3A04%3A17.0000000Z&sr=b&sp=r&sig=1J8u4huR6jQqboY13nFytWiLk8uF6EfdlSbkbtk2%2Fr0%3Dpost-40456-0-80150700-1353406060_thumb.jpg?st=2012-11-20T10%3A06%3A00.0000000Z&se=2012-11-20T11%3A04%3A20.0000000Z&sr=b&sp=r&sig=oPjoc%2BxJLIAKRgyGBEkIrh8psgMNS%2BIKmy76dn4BNtg%3Dpost-40456-0-73385100-1353406063_thumb.jpg?st=2012-11-20T10%3A06%3A03.0000000Z&se=2012-11-20T11%3A04%3A23.0000000Z&sr=b&sp=r&sig=ROrJ8QTHAi3Rx18CWBoYP4LDAXyMRHufEzKwoLTSxQE%3Dpost-40456-0-19276100-1353406053_thumb.jpg?st=2012-11-20T10%3A05%3A52.0000000Z&se=2012-11-20T11%3A04%3A12.0000000Z&sr=b&sp=r&sig=viqzzwemX8baC3Rjb974wu5cld1W%2BT9MSVDLvyVRSyc%3Dpost-40456-0-01562700-1353406049_thumb.jpg?st=2012-11-20T10%3A05%3A48.0000000Z&se=2012-11-20T11%3A04%3A08.0000000Z&sr=b&sp=r&sig=NxrIdJgaQiUkoDopfQ0K7PIUEQIRRHcQwpQtq9raLWs%3D



Τα μέταλα δεν βάφτηκαν καθόλου γιατί το χρώμα ούτως ή αλλως δεν θα κρατούσε με την τριβή από την μετακίνηση των οθονών. Επίσης δεν φαίνεται καθόλου και πρέπει να πλησιάζεις αρκετά.

Δύσκολη έιναι η διαχείρηση των καλωδίων όταν μπουν οι οθόνες γι αυτό θα πρέπει να γίνει πριν μπουν στις θέσεις τους.

Περιμένω σχόλια :)

Το ξέρω θα μπορούσε και καλύτερη π.χ αλουμίνιο, αλλά δεν είχα τίποτα άλλο στην διάθεση μου.







  • Like 2

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

εγώ ψάχνω για cockpit κατάσταση

και βρήκα αυτό το project

Link.png Site: Project triple screen mount

βεβαίως για 27"ρια που θέλω από μισή ιντζα που χει βάλει ο τύπος μάλλον θα πάω σε μια ή μιάμιση

για να σήκωση το έξτρα βάρος και να μην γέρνει

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Το είχα δει κι εγώ και είναι σαφώς ευκολότερο και φτηνότερο.Επίσης δες κι αυτό: http://imgur.com/a/XaSz7/noscript

http://www.overclock.net/t/1195618/diy-triple-monitor-mount

Μεγάλο πρόβλημα στα 27+ μονιτορ είναι η βάση στήριξης. Αν και το βάρος δεν είναι φοβερό (6-7 κιλά το κάθε μονιτορ) για να είναι σταθερή η βάση θα πρέπει ή να βιδωθεί στο γραφείο ή σε τοίχο (όπως έκανα εγώ) ή να φτιάξεις πόδι τουλάχιστον 2/3 του μήκους των οθονών δηλαδή ~1,5m. Ταυτόχρονα τα πόδια θα πρέπει να εξέχουν αρκετά μπροστά, έτσι ώστε το κέντρο βάρους να είναι εντός της επιφάνειας των ποδιών. Βέβαια αν του δέσεις αντίβαρο στο πίσω μέρος των ποδιών μπορείς και με μικρότερα πόδια.

Για τα κιλά των οθονών συν των υπόλοιπων καλωδίων δεν χρειάζεται πιο χοντρό μέταλο, 30 κιλά σηκώνει οποιαδήποτε σωλήνα.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

μετά από πολλά χρόνια το ξεθάβω ,
γιατί σκέφτομαι και εγώ για μια handmade βάση αντί να κοιτάω οθόνες με pivot ....
θα ήθελα αν είναι εύκολο και το έχεις ακόμα , εκείνο το αρχειακι του autocad/sketchup για να πάρω ιδέες .

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
