Τι είναι volt, τι είναι amp;

[firewalker]

Οπότε ποιος ο λόγος ύπαρξης του κυκλώματος στην παραπάνω εικόνα;

Γίνεται όμως;



Είναι "λάθος" το κύκλωμα αυτό. Ισχύει μόνο για πανομοιότυπα τρανζίστορς. Ίδιο μοντέλο, ίδια ώρα κατασκευής από το ίδιο κομμάτι ημιαγωγού. Κανονικά θα έπρεπε να έχει αντιστάσεις (~0,5 Ohms) σε κάθε εκπομπό.



Όταν ένα διπολικό τρανζίστορ θερμαίνεται, η αντίσταση του πέφτει. Όταν τα βάλεις παράλληλα, αν δεν είναι πανομοιότυπα, από το ένα θα περάσει περισσότερο ρεύμα. Οπότε θα ζεσταθεί λίγο περισσότερο. Μόλις ζεσταθεί, θα πέσει η αντίστασή του. Οπότε θα περάσει ακόμη περισσότερο ρεύμα. Τώρα που περνά περισσότερο ρεύμα θα ζεσταθεί ακόμη περισσότερο και θα περάσει ακόμη περισσότερο ρεύμα. Και πάει λέγοντας. Έχουμε το λεγόμενο thermal runnaway. Γι' αυτό το ένα τρανζίστορ είναι "διακοσμητικό".



Βάζοντας αντιστάσεις στον εκπομπό, είναι αυτέ που "μοιράζουν" το ρεύμα και το σταθεροποιούν την θερμοκρασία των διπολικών τρανζίστορ.

[cthulhucarbide]

Οπότε πρέπει να βάλω κάποιες αντιστάσεις ανάμεσα στα τρανζίστορ αν κατάλαβα καλά; Αν ναι ποιες να δοκιμάσω και που; (ποιος είναι ο εκπομπός?)



Τα τρανζίστορ που έβαλα ήταν όντως διαφορετικά, από άλλο μαγαζί και ίσως άλλης μάρκας. Άμα βάλω τα δύο ίδια που πήρα από το ίδιο μαγαζί λες να δουλέψει;

[firewalker]

Εκπομπός είναι αυτό με το βελάκι προς τα έξω. Δοκίμασε με αντιστάσεις 0,22 ohm 2 watt. Δεν είμαι σε pc να σου κάνω σχέδιο.

[cthulhucarbide]

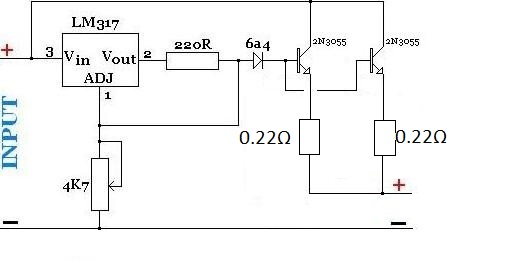

Οπότε θα βάλω μία αντίσταση για κάθε τρανζίστορ, σύμφωνα με την εικόνα:



Ίσως αλλάξω και τα τρανζίστορ με ίδια μπας και μετριαστεί το θέμα.



Τώρα που το βλέπω όμως είναι μικρές οι αντιστάσεις, ούτε μισό ωμ. Ελπίζω να βρω, και θα ποστάρω να πω αν δούλεψε

[firewalker]

Ναι.

[status]

Οπότε θα βάλω μία αντίσταση για κάθε τρανζίστορ, σύμφωνα με την εικόνα:




Ίσως αλλάξω και τα τρανζίστορ με ίδια μπας και μετριαστεί το θέμα.



Τώρα που το βλέπω όμως είναι μικρές οι αντιστάσεις, ούτε μισό ωμ. Ελπίζω να βρω, και θα ποστάρω να πω αν δούλεψε





Push - pull τις λέμε.;ρ

[firewalker]

Push - pull τις λέμε.;ρ



Όχι.



Στο παράδειγμα δεν έχουμε Push-Pull διάταξη. Push-Pull είναι το παρακάτω.



Με τις R₃,R₄ να αντισταθμίζουν τις διαφορές μεταξύ των δύο (TR₂, TR₃) συμπληρωματικών διπολικών τρανζίστορ.

[status]

Όχι.



Στο παράδειγμα δεν έχουμε Push-Pull διάταξη. Push-Pull είναι το παρακάτω.



Με τις R₃,R₄ να αντισταθμίζουν τις διαφορές μεταξύ των δύο (TR₂, TR₃) συμπληρωματικών διπολικών τρανζίστορ.





Αμέσως, να μου την πεις, αλήτη, βάλε ρε Κθούλου τίποτα ψύκτρες.

[παπι]

Αμέσως, να μου την πεις, αλήτη, βάλε ρε Κθούλου τίποτα ψύκτρες.

Ψήκτρες;;;;;;



Βραστό νέρο

[cthulhucarbide]

Τις πήρα τις αντιστάσεις, 0,22ωμ και 2βατ αλλά δεν έχω χρόνο τώρα, ίσως το βράδυ να δεήσω.



Η ψύχτρα πολύ γκουμούτσα ρε αδερφέ, ίσως βάλω μια σκέτη λάμα γιατί εκεί που θα μπει δεν έχω χώρο στο ύψος (<20mm)



Επίσης, στα ποδαράκια του τρανζίστορ τι σωλινάκι να βάλω για να μην ακουμπάει το πόδι με τα άλλα; Θερμοσυστελλόμενο κάνει ή θα λιώσει;

[status]

Τις πήρα τις αντιστάσεις, 0,22ωμ και 2βατ αλλά δεν έχω χρόνο τώρα, ίσως το βράδυ να δεήσω.



Η ψύχτρα πολύ γκουμούτσα ρε αδερφέ, ίσως βάλω μια σκέτη λάμα γιατί εκεί που θα μπει δεν έχω χώρο στο ύψος (<20mm)



Επίσης, στα ποδαράκια του τρανζίστορ τι σωλινάκι να βάλω για να μην ακουμπάει το πόδι με τα άλλα; Θερμοσυστελλόμενο κάνει ή θα λιώσει;





Συνήθως τα βάζουν και αναπαύονται σε ένα λαμάκι αλουμινίου για να "διώχνει" την ζέστη, το ψήκτρα, καθ υπερβολή. ;ρ

[cthulhucarbide]

Λαμάκι αλουμινίου θα βάλω, γιατί δεν έχω τον χώρο να βάλω πχ κάτι τέτοιο:

[cthulhucarbide]

Σε αυτό το σχέδιο, υπάρχει κανας πίνακας ή εξίσωση που να λέει ποιες πρέπει να είναι οι αντιστάσεις για να βγαίνουν όπως θέλουμε τα βολτ;



[status]

Σε αυτό το σχέδιο, υπάρχει κανας πίνακας ή εξίσωση που να λέει ποιες πρέπει να είναι οι αντιστάσεις για να βγαίνουν όπως θέλουμε τα βολτ;







Την μεταβλητή γιατί; Για την 220, θες άλλη μια σε σειρά με αυτήν για να κάνεις διαιρέτη τάσης εάν μπορείς να πειράξεις σε εκείνο το μέρος του κυκλώματος.

Vout=vin*(Rx/(220*Rx)

[firewalker]

Η στανταρ συνδεσμολογία είναι η παρακάτω.





Η τάση εξόδου είναι: Vout=1,25*(1+R2/R1)-0,7 R1 τα 220 Ohm και R2 υα 4,7 kOhm.
