SoudBlaster Audigy sb0090

[nikos1982]

εχω την άνωθεν καρτα ηχου η οποια εχει μπροστα καποια πιν για να συνδεθεί front audio? ξερει κανεις πως μπορώ να συνδεσο το front audio ?



το pinout της καρτας ειναι αυτο απλα δεν ξερω την αντιστοίχιση που στο φισακι του front στο κουτι

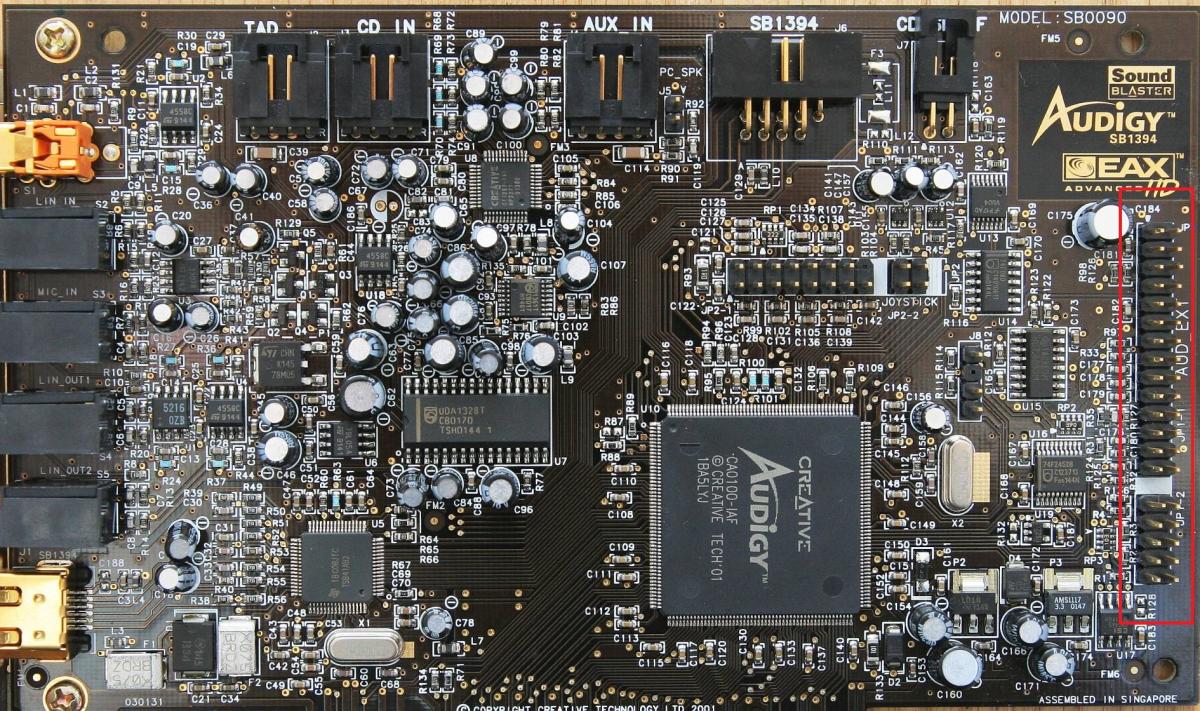

στην φωτο τα πιν ξεκινάνε απο την πανω μερια και αριστερα ειναι ολα τα μονα νουμερα και απο την δεξια ολα τα ζυγα.



Pin Name Description
1 VCC +5V power supply
2 VCC +5V power supply
3 GND Ground
4 AC97CLK 24.5 MHz clock output
5 GND Ground
6 GP_SPDIFIN#2 SPDIF input signal
7 GND Ground
8 GND Ground
9 SPDIFO#3 SPDIF out Signal
10 GPO1 General Purpose Output #1
11 GPO2 General Purpose Output #2
12 GND Ground
13 GPO0 General Purpose Output #0
14 GND Ground
15 GP_ SPDIFIN1 SPDIF Input signal
16 GND Ground
17 GPDIFO#0 SPDIF Out signal
18 GND Ground
19 SPDIFO#1 SPDIF Out signal
20 GND Ground
21 GND Ground
22 SPDIFO SPDIF Out signal
23 GPI0 Digital Input (GP Input 0; Reserved)
24 GPI1 Digital Input (GP Input 1; Reserved)
25 OUTMIDI MIDI Output
26 GND Ground
27 INMIDI MIDI Input
28 GND Ground
29 KEY no pin
30 KEY no pin
31 ADCSDO2 I2S audio data input
32 GND Ground
33 ADCSDO1 I2S audio data input.
34 GND Ground
35 ADCSDO0 I2S audio data input
36 GND Ground
37 I2SCLK I2S serial bit clock
38 GND Ground
39 I2SFS Frame sync.
40 GND Ground
