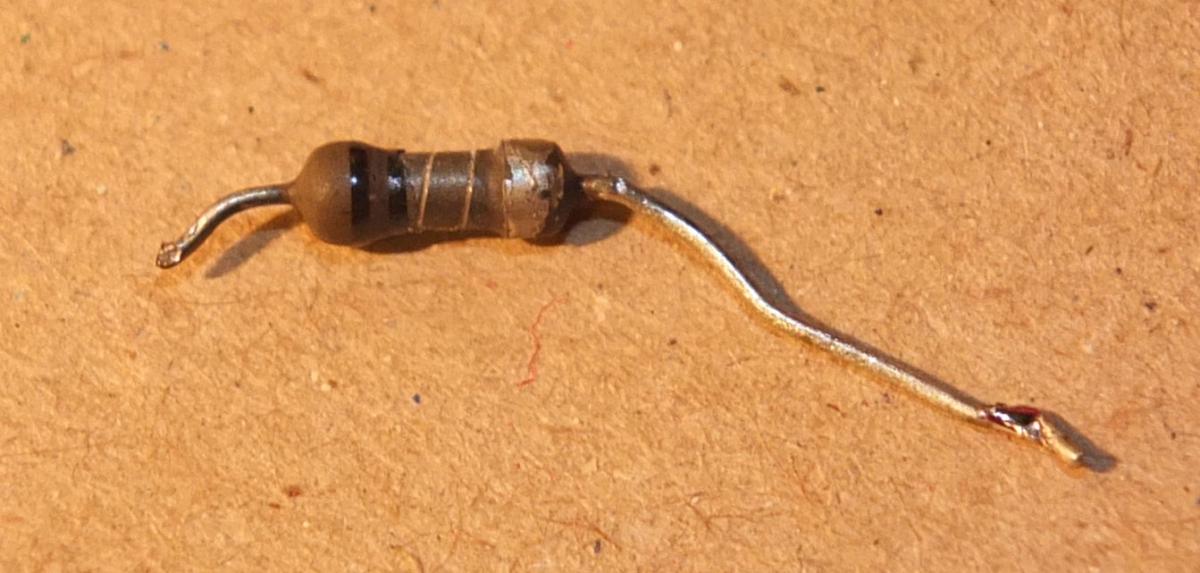

Τι αντίσταση είναι αυτή;

[johnbond]

Ξέρει κανείς;

Έτσι όπως είναι δε μπορώ να καταλάβω..



Ευχαριστώ όποιον μπορεί να βοηθήσει.

[Silverage]

Ναι..... απο που την ξέθαψες αυτή;

[johnbond]

Ναι..... απο που την ξέθαψες αυτή;



Είναι απο πετάλι εφέ ηλεκτρικής κιθάρας..

Ένα Ibanez AD9 συγκεκριμένα.

[ask]

[Silverage]

Δεν έχεις κάνα πολύμετρο; Δεν νομίζω να μπορεί κανείς να καταλάβει πόσα ohm είναι αφού όλα τα χρώματα έχουν ξεθωριάσει.

[firewalker]

Θα έλεγα πως είναι καμμένη!



Από το σημείο που την έβγαλες λέει αριθμό αντίστασης; R9 για παράδειγμα.

[Anorymous]

Ξέρει κανείς;

Έτσι όπως είναι δε μπορώ να καταλάβω..



Ευχαριστώ όποιον μπορεί να βοηθήσει.



πω τι μου θημησες, αν δεν κανω λαθος ειναι 3 ή 30 κιλο ομ +- 2%

[johnbond]

Απο ένα σχεδιάγραμα που βρήκα πρέπει να λέει R45.. μοιάζει για τέτοια;

 γιατί δεν ξέρω απ'αυτά....



Μάλλον πάντως είχε ξαναλλαχτεί οπότε μπορεί και να έβαλαν διαφορετική.

[firewalker]

Ναι μοιάζει να είναι η R45. H R45 λέει 100 Ohm. Χρησιμοποιείται για να πολώνει μία δίοδο ζένερ που τροφοδοτεί μερικά κυκλώματα. Τι μέγεθος έχει η αντίσταση; 1/4 watt;



Στο σημείο που είναι έχει νόημα να ζεστάθηκε τόσο. Το θέμα είναι αν είναι αποτέλεσμα άλλης βλάβης.

[johnbond]

Ναι μοιάζει να είναι η R45. H R45 λέει 100 Ohm. Χρησιμοποιείται για να πολώνει μία δίοδο ζένερ που τροφοδοτεί μερικά κυκλώματα. Τι μέγεθος έχει η αντίσταση; 1/4 watt;



Στο σημείο που είναι έχει νόημα να ζεστάθηκε τόσο. Το θέμα είναι αν είναι αποτέλεσμα άλλης βλάβης.



Δεν ξέρω να σου πώ παραπάνω..Έλεγα να την αλλάξω και αν δουλέψει καλώς.Αλλιώς να το πάω σε κάποιον τεχνικό.



Νά το σχέδιο αν βοηθάει.

http://experimentalistsanonymous.com/diy/Schematics/Delay%20Echo%20and%20Samplers/Ibanez%20AD9.pdf

και μια φωτογραφία.
