Ηλεκτρολογικος πινακας επεξηγηση


crom251

Προτεινόμενες αναρτήσεις

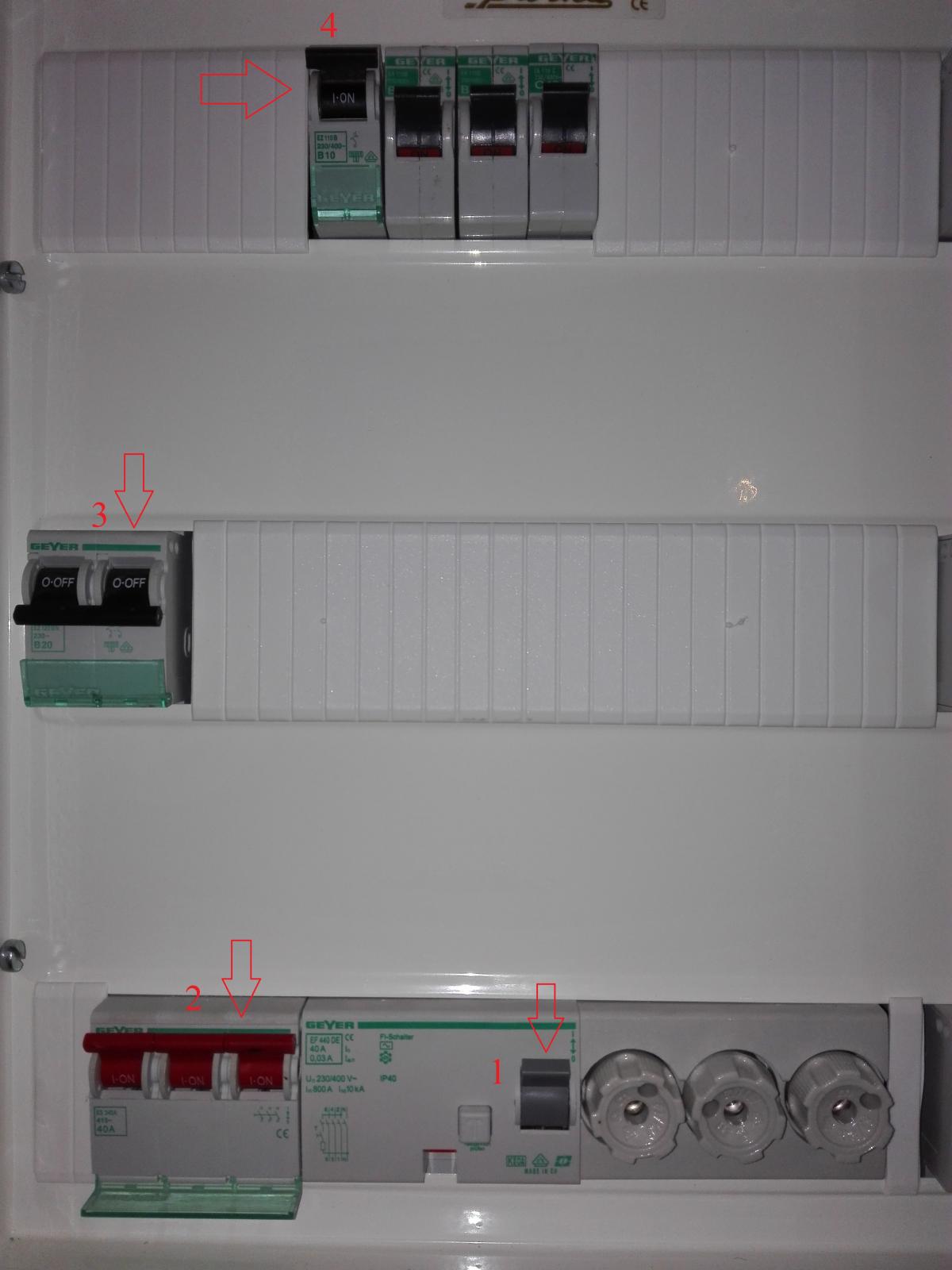

Μπορει να μου εξηγησει καποιος τι ειναι τα αριθμημενα? Το ρευμα ειναι τριφασικο.



Το 1 πιστευω ειναι το ρελε διαφυγης (εχει και ενα κουμπακι διπλα)



Το 2 εικαζω πως μαλλον εχει να κανει κατι με το τριφασικο αλλα δεν ξερω τι ακριβως...



Ο γενικος ειναι το 3 ή το 4?


Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες


Thanks...

Αντε κανενας αλλος για το 3 και το 4... :-D

To 3 για θερμοσίφωνα μπορεί να ειναι, είναι ασφάλεια διπολική με ουδέτερο γιαυτό έχει δύο τσιβιά ενωμένα....  :P



το 4 μάλλον είναι ασφάλεια για τα αμπέρ στις υπόλοιπες 3 απο δίπλα που δίνουν λογικά στις μπριζες και στα φώτα. ή καμιά πατέντα γιατι δεν βλέπω καμιά μεγάλη ασφάλεια για την κουζίνα...



υπόψιν δεν ειμαι ηλεκτρολόγος με την φυσική ασχολούμαι οπότε με τα αναλώσιμα των ηλεκτρικών δεν τα πάω καλά περισσότερο με την θεωρία το έχω :P

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

γιατι δεν βλέπω καμιά μεγάλη ασφάλεια για την κουζίνα...

είναι στα δεξιά αλλά δεν φαίνεται στην φωτογραφία όπως και οι ενδεικτικές λυχνίες, λείπουν όμως οι διακόπτες για τον θερμοσίφωνα και την κουζίνα

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

1) ΔΔΕ

2) Γενικός τριφασικός διακόπτης (οι ασφάλειες είναι οι στρογγυλές δίπλα στον διακόπτη)

3) Διπολικός ασφαλειοδιακότπης για ηλ. κουζίνα ή θερμοσίφωνο

4) Ασφαλειοδιακόπτης. Τι τροφοδοτεί η ασφάλεια γιατί δεν μπορώ να καταλάβω γιατί είναι Β

  • Like 2
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)

Πόσο σπαστικό είναι όταν δεν γράφουν που αντιστοιχούν οι ασφάλειες και πρέπει να κάνεις πειράματα για να βρεις τι γίνεται.

Επεξ/σία από Επισκέπτης
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Ο πινακας ανηκει σε καταστημα. Δεν υπαρχει μεσα ουτε θερμοσιφωνας, ουτε κουζινα.



Επομενως:

το 1 ειναι σιγουρα ρελε διαφυγης

το 2 ειναι σιγουρα ο γενικος

το 3 ειναι μαλλον ασφαλειοδιακοπτης μηπως τυχον μπει καποια συσκευη στυλ θερμοσιφωνα-κουζινας. Στην περιπτωση μου επομενως ειναι αχρηστος.

το 4 δεν ξερουμε τι ειναι ακομα σιγουρα. Παντως οταν τον κλεινω δεν εχω ρευμα πουθενα αν και τα φωτακια του πινακα ειναι αναμμενα.



ΥΓ. Θα παω να τσεκαρω σημερα να δω τι γινεται σιγουρα οταν εχω κατεβασμενους τα 3 και 4 και επανερχομαι....

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Επειδή έχουμε και εμείς τριφασικό στο σπίτι και η κάτω σειρά του πίνακα είναι ίδια με της φωτογραφίας, γιατί ο γενικός έχει 3 διακόπτες και το ρελε 1; (καθαρά από απορία)

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Επειδή έχουμε και εμείς τριφασικό στο σπίτι και η κάτω σειρά του πίνακα είναι ίδια με της φωτογραφίας, γιατί ο γενικός έχει 3 διακόπτες και το ρελε 1; (καθαρά από απορία)

Ο Γενικός έχει τρεις διακόπτες ένα για κάθε φάση. Το κουμπί του ρελε μόλις το πατήσει ενόψει τρεις επαφές μια τα κάθε φάση

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Ο Γενικός έχει τρεις διακόπτες ένα για κάθε φάση. Το κουμπί του ρελε μόλις το πατήσει ενόψει τρεις επαφές μια τα κάθε φάση



Και ο διακόπτης δίπλα στο κουμπί τι κάνει ακριβώς όταν πέφτει; Έχει 3 επαφές μέσα, 1 για κάθε φαση;

Βασικά δεν καταλαβαίνω γιατί ο γενικός έχει 1 διακόπτη για κάθε φάση ενώ το ρελέ μόνο 1 διακόπτη για όλες.

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

το κουμπί είναι για δοκιμή λειτουργίας και ο μοχλός είναι για να μπορείς να τον επαναφέρεις αν πέσει ή τον ρίξεις. Οι διακόπτες έτσι κατασκευάζονται ως τρεις μονοπολικοί διακόπτες συνδεμένοι ως ένας τριπολικός, οι διακόπτες διαρροής είναι τετραπολικοί και απλώς φαίνεται ο μοχλός τους αυτό δεν σημαίνει ότι έχουν ένα πόλο

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Και ο διακόπτης δίπλα στο κουμπί τι κάνει ακριβώς όταν πέφτει; Έχει 3 επαφές μέσα, 1 για κάθε φαση;

Βασικά δεν καταλαβαίνω γιατί ο γενικός έχει 1 διακόπτη για κάθε φάση ενώ το ρελέ μόνο 1 διακόπτη για όλες.



Το ρελέ (ΔΔΕ) έχει 4 επαφές εσωτερικά, διακόπτει τις τρείς φάσεις και τον ουδέτερο.



Τώρα γιατί το ρελέ έχει εξωτερικά ένα διακόπτη, ενώ ο γενικός τρείς?



Γενικά όλα τα ραγουλικά όλων των εταιρειών είναι modular. Δηλαδή ο τριπλός γενικός ουσιαστικά αποτελείται απο 3 μονούς διακόπτες, οι οποίοι είναι σε κοινό housing και συνδεδεμένοι εξωτερικά με την κόκκινη πλαστική μπάρα. Αν κόψεις αυτή τη μπαρα μπορείς να ανεβοκατεβάζεις τον κάθε διακόπτη ξεχωριστά.



Τώρα γιατι το κάνουν αυτό? Υποθέτω οτι είναι πιό εύκολο κατασκευαστικά και πιθανόν για να παίρνουν έγκριση τύπου πιό εύκολα. Αρκεί πχ να πάρεις έγκριση για το μονό διακόπτη και αυτομάτως παίρνουν έγκριση και οι διπλοί/τριπλοί/τετραπλοί, αφού στην ουσία είναι δύο/τρείς/τέσσερις μονοί διακόπτες στη σειρά.



Το ρελέ είναι εντελώς διαφορετικό εσωτερικά, οπότε έτσι κι αλλιώς θα πάρει δική του ξεχωριστη έγκριση

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες
