Σύνδεση κουζίνας χρώματα

[grif0s]

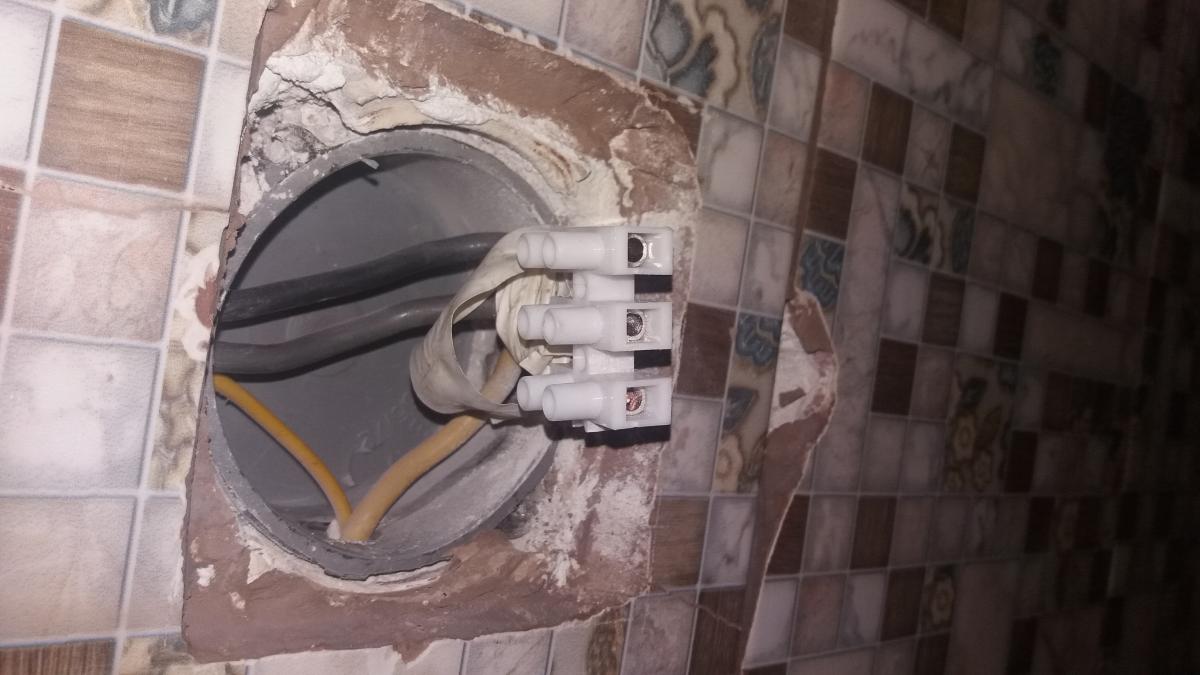

Καλησπέρα. Θέλω να Σύνδεση την κουζίνα γτ Μόλις μετακόμισα. Τα καλώδια στη συσκευή είναι ήδη συνδεδεμένα από πριν οπότε λογικά τώρα μένει να συνδέσω τα σωστά χρώματα. Στη συσκευή της κουζίνας έχω κιτρινο-πράσινο, καφέ και μπλε και από τη μεριά του τοίχου γκρι,μαύρο και κίτρινο όπως φαίνεται στην εικόνα. Ποιά είναι η αντιστοιχία; Ευχαριστώ.

[thant]

Βαλε δοκιμαστικό κατσαβίδι στο μαυρο και στο γκρι και όποιο απο τα δυο εχει ρεύμα ειναι η φάση.

Η φαση θα συνδεθεί στο καφε τις κουζίνας...

Το κιτρινο (γειωση) με το κιτρινοπράσινο και αυτα που μένουν (ουδέτερος) παλι μεταξύ τους..



edit: Εννοείται η συνδεσμολογία με κλειστό γενικό.

[NikosKallithea]

Καλησπέρα. Θέλω να Σύνδεση την κουζίνα γτ Μόλις μετακόμισα. Τα καλώδια στη συσκευή είναι ήδη συνδεδεμένα από πριν οπότε λογικά τώρα μένει να συνδέσω τα σωστά χρώματα. Στη συσκευή της κουζίνας έχω κιτρινο-πράσινο, καφέ και μπλε και από τη μεριά του τοίχου γκρι,μαύρο και κίτρινο όπως φαίνεται στην εικόνα. Ποιά είναι η αντιστοιχία; Ευχαριστώ.

κουζίνα: κιτρινο-πράσινο,  τοίχος: κίτρινο

κουζίνα: καφέ,  τοίχος:μαύρο

κουζίνα: μπλε,  τοίχος: γκρι





Η φάση είναι ΠΑΝΤΑ το ή το μαύρο ή το καφέ ή το κόκκινο (ότι υπάρχει)

Ο ουδέτερος είναι ή μπλε ή γκρι

[Γιάννης Platano]

Κοιτα συμπτωση .Δευτρα βραδυ πρεπει να αποσυνδεσω την παλια κουζινα (5ετιας περιπου) και την Τριτη θα φερουν την νεα. Ηθελαν 40 ευρω για τη συνδεση και ειπα οχι . Ελπιζω να ισχυει ο παραπανω οδηγος . Καποιο τυχον λαθος μπορει να κανει ζημια στην κουζινα ?

[NikosKallithea]

Κοιτα συμπτωση .Δευτρα βραδυ πρεπει να αποσυνδεσω την παλια κουζινα (5ετιας περιπου) και την Τριτη θα φερουν την νεα. Ηθελαν 40 ευρω για τη συνδεση και ειπα οχι . Ελπιζω να ισχυει ο παραπανω οδηγος . Καποιο τυχον λαθος μπορει να κανει ζημια στην κουζινα ?

Οχι δεν ισχυει !!!



Οι κουζίνες έρχονται χωρις να είναι συνδεμένο το καλώδιο παροχής και η παροχή τους ειναι τριφασική οπότε πρέπει να ξέρεις τι θα βραχυκυκλώσεις κλπ.

[Γιάννης Platano]

Οχι δεν ισχυει !!!



Οι κουζίνες έρχονται χωρις να είναι συνδεμένο το καλώδιο παροχής και η παροχή τους ειναι τριφασική οπότε πρέπει να ξέρεις τι θα βραχυκυκλώσεις κλπ.



Μαλιστα....Δευτερα βραδυ θα βαλω φωτογραφια απο τον τοιχο μηπως υπαρχει καποια βοηθεια απο εδω . Θεωρω παρα πολλα τα 40 ευρω .



Υπαρχει περιπτωση ζημιας στην  νεα κουζινα ?



Παροχη εχω μονοφασικη αλλα 1Χ63 ασφαλεια .

[NikosKallithea]

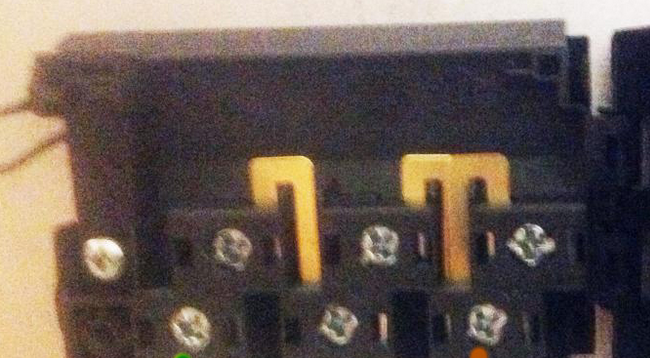

Στο πίσω μερος τις κουζίνας θα δεις κατι τέτοιο



Στο βιβλιο με τις οδηγιες λεει που μπαίνουν οι βραχυκυκλώσεις αν πρόκειται να δουλέψει σε μονοφασικό, πρεπει να ξερεις οτι οι βιδες αυτες θέλουν τερμα σφίξιμο γα να αποκλειστούν σπινθήρες απο κακη επαφή

[Γιάννης Platano]

Εδω βλεπω με 25 ευρω . Τιμιο ποσο νομιζω



http://www.epaggelmaties.com/anthis/ergasia.html



Αν συναδελφος και φιλος τεχνικος ΔΕΔΔΗΕ δουλευει πρωι ή απογευμα (κυλιομενη 24ωρη βαρδια)  θα φωναξω αυτον αλοιως αυτον στο site

[bapel]

κουζίνα: κιτρινο-πράσινο,  τοίχος: κίτρινο

κουζίνα: καφέ,  τοίχος:μαύρο

κουζίνα: μπλε,  τοίχος: γκρι





Η φάση είναι ΠΑΝΤΑ το ή το μαύρο ή το καφέ ή το κόκκινο (ότι υπάρχει)

Ο ουδέτερος είναι ή μπλε ή γκρι

όχι βέβαια!Με τον ισχύων κανονισμό τα χρώματα των φάσεων είναι καφέ,μαύρο,γκρί.Μπλέ ουδέτερος και κιτρινοπράσινο γείωση.Παλιότερα χρησιμοποιούσαν γκρί για ουδέτερο και κόκκινο(συνήθως μαύρο όμως) για φάση.Πλέον το κόκκινο χρησιμοποιήται για τισ επιστροφές.

ΠΑΝΤΑ όμως ελέγχουμε.Δεν ξέρουμε τι έχει κάνει ο προηγούμενος

[isay]

όχι βέβαια!Με τον ισχύων κανονισμό τα χρώματα των φάσεων είναι καφέ,μαύρο,γκρί.Μπλέ ουδέτερος και κιτρινοπράσινο γείωση.Παλιότερα χρησιμοποιούσαν γκρί για ουδέτερο και κόκκινο(συνήθως μαύρο όμως) για φάση.Πλέον το κόκκινο χρησιμοποιήται για τισ επιστροφές.

ΠΑΝΤΑ όμως ελέγχουμε.Δεν ξέρουμε τι έχει κάνει ο προηγούμενος

Bold κοκκινα για έμφαση.



Πήγα σε πολύ παλιό σπίτι φίλου να του συνδεσω την κουζίνα (σχετικός γαρ). Αγκαλια το πολύμετρο και το δοκιμαστικό (πάντα).



Βλέπω στον τοίχο κίτρινο, κοκκινο και ένα γκρι σκρουρο που ή έλεγες οτι ειναι γκρι ή ήταν μαυρο που εχασε το χρώμα.



Πολύμετρο και μέτρηση ανα ζευγάρια και μετά επιβεβαιωση με δοκιμαστικό



Αποτελέσματα (ελαβον) :

Κίτρινο - γειωση (ευκολάκι αν και το επιβεβαιωσα και αλλιως για σιγουρια)

Κόκκινο ... ΟΥΔΕΤΕΡΟΣ (ω ναι)

Γκρί σκουρο ... φάση



Εβαλα και ένα χαρτάκι με σημειώσεις στο κουτί, για τον επομενο.



Η κουζίνα δουλευει καμπανα

Καλησπέρα. Θέλω να Σύνδεση την κουζίνα γτ Μόλις μετακόμισα. Τα καλώδια στη συσκευή είναι ήδη συνδεδεμένα από πριν οπότε λογικά τώρα μένει να συνδέσω τα σωστά χρώματα. Στη συσκευή της κουζίνας έχω κιτρινο-πράσινο, καφέ και μπλε και από τη μεριά του τοίχου γκρι,μαύρο και κίτρινο όπως φαίνεται στην εικόνα. Ποιά είναι η αντιστοιχία; Ευχαριστώ.

να μεινουμε ontopic



Για την πλευρά της κουζίνας δες τα καλώδια που πάνε. Το κιτρινο πρασινο λογικά παει στη γειωση (σχετικό σύμβολο). Ο ουδετερος πάει κάπου που εχει ενα κεφαλαιο Ν και η φαση πάει κάπου που λεει L (επιτηδες δε λεω χρώματα).



Απο τοιχο με πολύμετρο ή δοκιμαστικό δες ποια ειναι η φαση (το μαυρο ή το γκρι) και ποια ο ουδετερος. Μολις εισαι σιγουρος ΚΛΕΙΣΕ ΤΟ ΡΕΥΜΑ απο τον πίνακα και συνδεσε γειωση-γειωση, μετα ουδετερο-ουδετερο και τελος φαση-φαση. Βαλε και μπολικη μονωτική και δες αν η κουζινα παιζει.

[grif0s]

Όλα κομπλέ παιδιά τσεκαρα με κατσαβίδι την τάση και την Σύνδεσα. Ευχαριστώ πολύ!!

[isay]

Όλα κομπλέ παιδιά τσεκαρα με κατσαβίδι την τάση και την Σύνδεσα. Ευχαριστώ πολύ!!

πότε να περάσουμε για τα δοκιμαστικά ψησίματα;

Ξέρεις ... λουκάνικα, ομελετες, κλπ

[Γιάννης Platano]

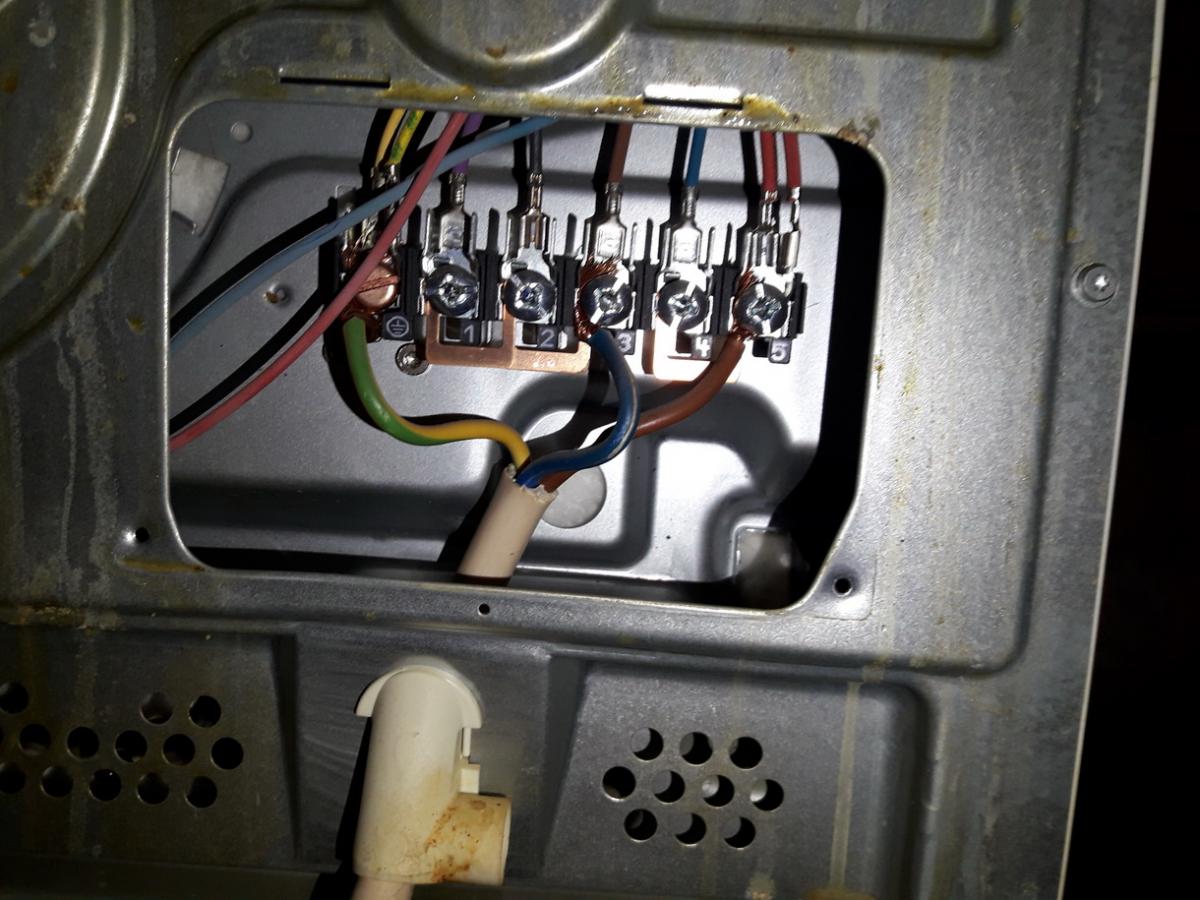

Αποσυνδεσα πριν λιγο την παλια κουζινα και αυριο θα ερθει η καινουργια .Καπως ετσι δεν θα ειναι η συνδεση ?



Η γειωση  ποιο ειναι ?

[NikosKallithea]

Το πρωτο απο αριστερά κίτρινο-πρασινο, μετα μπλε ουδέτερος και καφέ η φαση



Δεν είναι σίγουρο οτι θα είναι έτσι, σου είπα πρεπει να δεις το βιβλιο

[Γιάννης Platano]

Το πρωτο απο αριστερά κίτρινο-πρασινο, μετα μπλε ουδέτερος και καφέ η φαση



Δεν είναι σίγουρο οτι θα είναι έτσι,ωσου είπα πρεπει να δεις το βιβλιο



Το κιτρινοπρασινο τι ειναι ? Pitsos ηταν και αυτη που βγηκε και αυτη που θα ερθει .
