[Xdanger]

2 ώρες πριν, userAnon είπε

Για να καταλάβω με αυτόν τον τρόπο σύνδεσης λειτουργούν και οι διακόπτες κανονικά?

Ναι

[mdmike]

13 ώρες πριν, leuteris107 είπε

Καλημέρα. Το παραπάνω σχέδιο δοκιμάστηκε με επιτυχία. Το ίδιο ισχύει για πολλαπλούς διακόπτες αρκεί το shelly  να είναι στο τέλος και πριν το φως.

Με sonoff mini παιζει η ιδια συνδεση?

[userAnon]

18 λεπτά πριν, Xdanger είπε

Ναι

Κάποιος τα πούλαγε νομίζω..ψάχνω να δω αν υπάρχουν ακόμα..

Μιλάμε για shelly 2.5 Σωστά?

Ευχαριστώ

[Xdanger]

Το 1 το απλό έχω βάλει εγώ, δεν χρειάζονται οι δύο γραμμές του 2.5

[leuteris107]

8 ώρες πριν, mdmike είπε

Με sonoff mini παιζει η ιδια συνδεση?

Το sonoff mini και το shelly 1 κάνουν το ίδιο πράγμα. Η σύνδεση είναι η ίδια (να είναι στο τέλος και πριν το φως) και οι διακόπτες λειτουργούν κανονικά.

[Xdanger]

Έχω την εντύπωση πως το sonoff μινι λειτουργεί μόνο κλείνοντας κύκλωμα μεταξύ s1 και s2 οπότε για να παίξε σε αλερ ρετουρ χρειάζεται και 3 καλώδιο που να ξεκινάει από το com του πρώτου διακόπτη για το s1 και την com του τελευταίου διακόπτη στο s2 για να παίξει, βγάζοντας τελείως εκτός την φάση στον πρώτο διακόπτη

[userAnon]

37 λεπτά πριν, Xdanger είπε

Έχω την εντύπωση πως το sonoff μινι λειτουργεί μόνο κλείνοντας κύκλωμα μεταξύ s1 και s2 οπότε για να παίξε σε αλερ ρετουρ χρειάζεται και 3 καλώδιο που να ξεκινάει από το com του πρώτου διακόπτη για το s1 και την com του τελευταίου διακόπτη στο s2 για να παίξει, βγάζοντας τελείως εκτός την φάση στον πρώτο διακόπτη

Ευχαριστώ, θα πάρω τα shelly 1 τότε.

Να ρωτήσω και κάτι τελευταίο γιατί ο ηλεκτρολόγος μου δεν το πολύ έχει.. Έχω σπίτι 3 διακόπτες αλε ρετουρ όπου προφανώς μπαίνουν. Σε έναν ακόμα που είναι απλός φαντάζομαι ότι και εκεί με αυτόν τρόπο μπαίνει πάλι σωστά? Ουσιαστικά το shelly κρύβεται πίσω από την απλίκα ε?

[Xdanger]

ναι και εκεί με τον ίδιο τρόπο, η φάση μπαίνει στον διακόπτη και μετά μπαίνει ένα καλώδιο από τον διακόπτη στο sw του shelly

[mkougis]

Υπάρχει κάπου σχεδιάγραμμα για τη συνδεσμολογία με 3 αλε ρετουρ;

[Xdanger]

2 ώρες πριν, mkougis είπε

Υπάρχει κάπου σχεδιάγραμμα για τη συνδεσμολογία με 3 αλε ρετουρ;

Δεν έχει σημασία πόσοι είναι οι διακόπτες, σε ενδιαφέρει μόνο ο τελικός



Στις 4/5/2020 στις 9:18 ΠΜ, Xdanger είπε

Για διακόπτες αλε ρετουρ αυτή είναι η συνδεσμολογία; οπότε τραβάμε στον δεύτερο διακόπτη και ουδέτερο και φάση;

[fingolfingr]

Ο 2ος συνήθως είναι αυτός δίπλα στην πόρτα ή αυτός πάνω από το κρεβάτι κλπ?

[Xdanger]

νομίζω το βάζει ο ηλεκτρολόγος όπου τον βολεύει, ο δεύτερος είναι αυτός που έχει 4 καλώδια συνδεδεμένα πάνω, ο πρώτος είναι αυτός που έχει το μαύρο καλώδιο (φάση) να συνδέεται στην θέση com και ο τελικός είναι αυτός που έχει συνήθως 2 πορτοκαλί καλώδια και ένα καφέ που πάει στην λάμπα. το shelly πάει στον τελικό.

[themis_17]

Γνωριζει καποιος πως μπορει να συνδεθει το sonoff mini σε 2πλο aller retour?

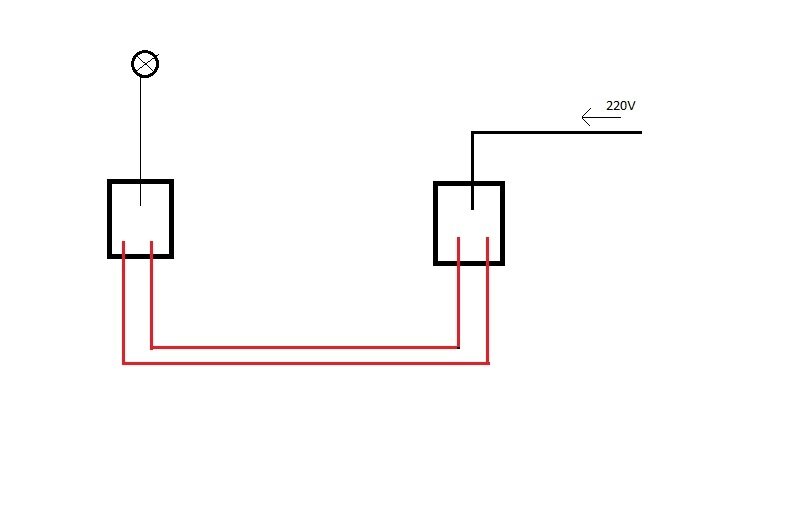

η συνδεσμολογια που εχω ειναι αυτη που φαινεται στο τελειο σχεδιο που εκανα :Ρ

παντου εχω ουδετερο οποτε το σονοφφ θα δουλευει.

αν γνωριζει καποιος πως πρεπει να το συνδεσω ας βοηθησει.

ευχαριστω

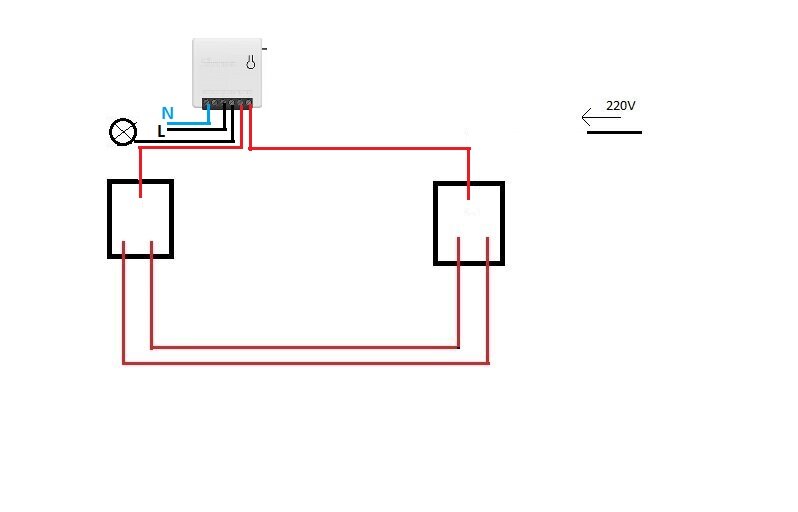

[Xdanger]

[themis_17]

6 λεπτά πριν, Xdanger είπε

Στην πραξη δηλαδη δεν γινεται γιατι θελει και αλλο καλωδιο για να παει στον δευτερο διακοπτη

σωστα δεν τα λεω?
