SISO waveform error-VHDL

[Niki2]

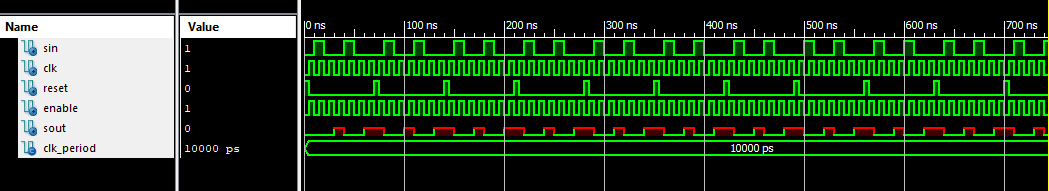

Γράφω ένα πρόγραμμα σε VHDL με την οποία δεν είμαι ιδιαίτερα εξοικιωμένη. Πρόκειται για σειριακό καταχωρητη ολίσθησης, αλλά εχω ένα πρόβλημα με τις κυματομορφές εξόδου. Όταν υπάρχει άνοδος του σήματος εξόδου, γίνεται κόκκινο με τιμή Χ. Τι μπορεί να φταίει;;



[Dr.Fuzzy]

Σημαίνει ότι το σήμα είτε δεν οδηγείται από κάποια τιμή (πχ, δεν κάνεις reset τα FFs) ή οδηγείται από παραπάνω από μία τιμές ταυτόχρονα. Για να σου πω τι ακριβώς φταίει πρέπει να δω τον κώδικα σου.

Επεξ/σία 11 Μαΐου 2018 από Dr.Fuzzy
