τι ταση δινει το βολτομετρο;

[sensai]

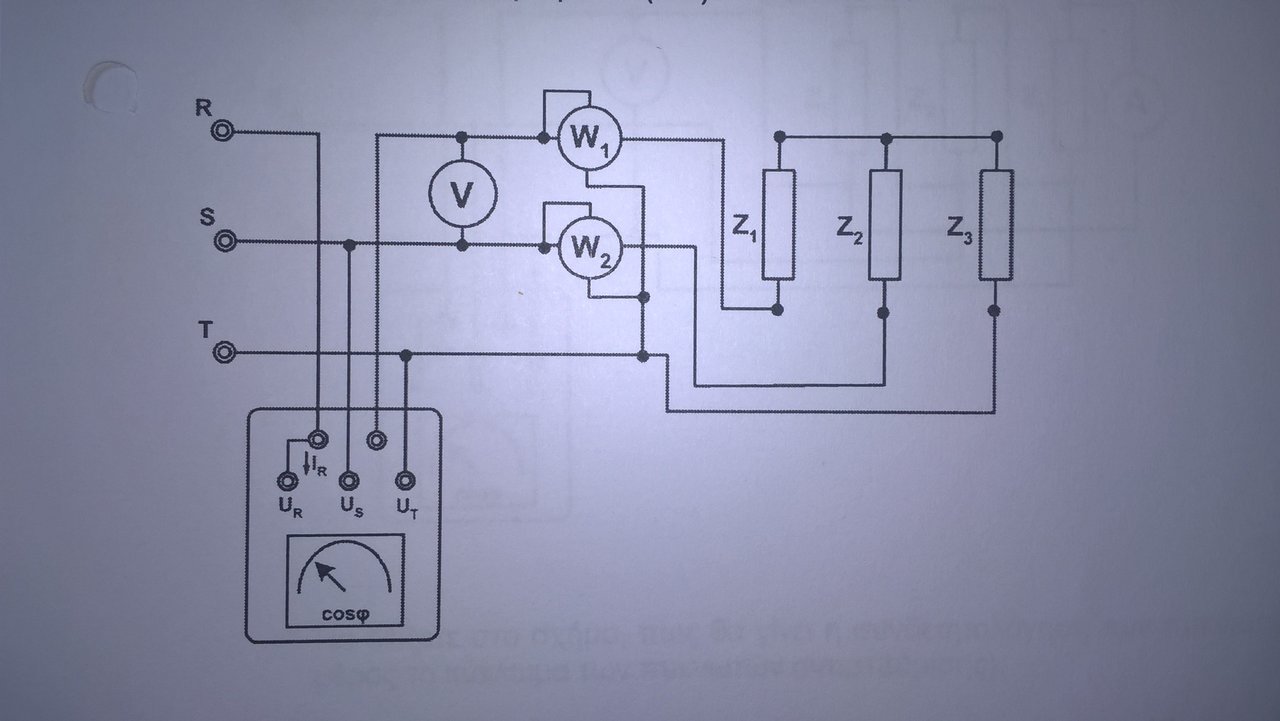

το βολτόμετρο στο παρακάτω σχήμα μετράει την πολική τάση επειδή είναι συνδεδεμένο σε δύο φάσεις και όχι σε ουδέτερο;



[georgeγ]

ειναι συνδεδεμενο σε δυο φασεις?

στο οργανο του συνημιτονου δεν φαινεται ξεκαθαρα τι ειναι το πανω δεξιο ακρο

λογικα ομως ειναι δυο φασεις αφου ακολουθουν 2 μετρητες watt

[sensai]

4 ώρες πριν, georgeγ είπε

ειναι συνδεδεμενο σε δυο φασεις?

στο οργανο του συνημιτονου δεν φαινεται ξεκαθαρα τι ειναι το πανω δεξιο ακρο

λογικα ομως ειναι δυο φασεις αφου ακολουθουν 2 μετρητες watt

αυτή είναι  η έξοδος του Ir φαντάζομαι. οπότε μετράει πολική τάση σωστά;

[georgeγ]

το κατω ακρο του βολτομετρου ειναι ξεκαθαρο οτι ειναι στην φαση S

Το θεμα ειναι που συνδεεται το πανω ακρο

υποθετω βαση της λογικης οτι εφοσον ακολουθει μετρητης watt (W1) προκειται και αυτο για φαση

αρα το βολτομετρο μετραει ταση αναμεσα σε δυο φασεις

περισοτερες επεξηγησεις αν εμφανιστει ο χρηστης fubar που ειναι αυθεντια σε αυτα

Επεξ/σία 13 Μαΐου 2018 από georgeγ

[georgeγ]

EDIT

νομιζω οτι η περιπτωση σου περιγραφεται εδω σελιδα 2 http://www.ee.teihal.gr/lessons/metrology/private/uploads/askhsh__trifasika_10.pdf

αρα καλα το ειπαμε.πολικη ταση ειναι μεταξυ των δυο βατομετρων

[nvel]

Την τάση μεταξύ R-S μετρά μειωμένη από την πτώση τάσης στο αμπερομετρικο του μετρητή συνφ

[sensai]

5 λεπτά πριν, nvel είπε

Την τάση μεταξύ R-S μετρά μειωμένη από την πτώση τάσης στο αμπερομετρικο του μετρητή συνφ

ναι η απορία μου ήταν αν αυτή η τάση είναι πολική ή φασική
