Yamaha town mate service manual

[Thomas S]

Έχω ένα πρόβλημα με το town mate  μου  T50 και θέλω το service manual για να δω τι γίνεται αν το έχει κάποιος η ξέρει σύνδεσμο που να με παραπέμψει θα με βοηθούσε πολύ. Έψαξα αλλά τίποτα. Μόνο το Owners βρήκα

[VonLoutsos]

Αρχαιολάγνος!!! Service manual δύσκολο να βρεις για τοσο παλιο μηχανάκι. Η καλύτερη λύση μηχανικός ή να πεις εδώ μέσα τι συμπτώματα έχει και όλο και κάποιος θα ξέρει.

[Thomas S]

Πιστεύω πώς κάτι θα γίνει @VonLoutsos

[VonLoutsos]

Μακάρι. Πες όμως τι έχει μην μας το κρύβεις, που ξέρεις μπορεί να γνωρίζουμε

[Thomas S]

@VonLoutsosένα ποντίκι έφαγε το θετικό για την εντολή του ρελε της μίζας τα πίσω Φώτα και το κύκλωμα φόρτισης και όταν πας πορεία ακουμπάνε και μένεις στα μισά. Τα κουνάς λίγο και ξανά παίρνει κτλ αλλά είναι σύνολο 9 καλώδια και δεν καταλαβαίνω τι κάνουν είναι λίγο περίπλοκο γτ τα έφαγε στους κόμβους όχι κατά μήκος οπότε δεν μπςνα βασιστώ στα χρώματα. Πχ για τα c 50 Honda το βρήκα αλλά για τα townmate μόνο επί πληρωμή

Επεξ/σία 17 Δεκεμβρίου 2018 από Thomas S

[thanasisxask]

Κάποιος στην γειτονιά δεν έχει ένα ίδιο να βγάλεις μια φώτο; η στο φινάλε σταματά έναν για να το δεις 😁

[Thomas S]

@thanasisxask λές; και να του ανοίξω τα καπάκια για να δω τι γίνεται με τα καλώδια

[thant]

Είσαι σίγουρος οτι το manual θα εχει τόση λεπτομέρεια πανω στο ηλεκτρολογικό κύκλωμα;

Το δικό μου manual (kaze r 115) εχει μια γενικη περιγραφή αλλά οχι για το που παει το καθε καλώδιο μέσα στο μηχανάκι.

ΥΓ: town mate, το πρώτο μου μηχανάκι. Οταν το αγόρασα πριν 25 χρόνια έψαχνα να βρω την αλυσίδα.

Επεξ/σία 19 Δεκεμβρίου 2018 από thant

[thanasisxask]

2 ώρες πριν, Thomas S είπε

@thanasisxask λές; και να του ανοίξω τα καπάκια για να δω τι γίνεται με τα καλώδια

Εννοείται, βγάλε τα καπάκια και πριν πειράξεις τίποτα βγάλε με το κινητό σου φωτογραφίες.

[Thomas S]

@thanasisxaskτο@thanasisxaskτο έχω κάνει Ίδη

1 ώρα πριν, thant είπε

Είσαι σίγουρος οτι το manual θα εχει τόση λεπτομέρεια πανω στο ηλεκτρολογικό κύκλωμα;

Το δικό μου manual (kaze r 115) εχει μια γενικη περιγραφή αλλά οχι για το που παει το καθε καλώδιο μέσα στο μηχανάκι.

ΥΓ: town mate, το πρώτο μου μηχανάκι. Οταν το αγόρασα πριν 25 χρόνια έψαχνα να βρω την αλυσίδα.

Είναι πολύ αξιόπιστοα! Εγώ γιαυτό ζητάω το service manual διότι το Owners manual δεν λέει και πολλά μόνο λάδια αέρα ελαστικών κτλ

Τα μπέρδεψα λίγο με τις απαντήσεις! Με τα ριποστ

[Tompgr]

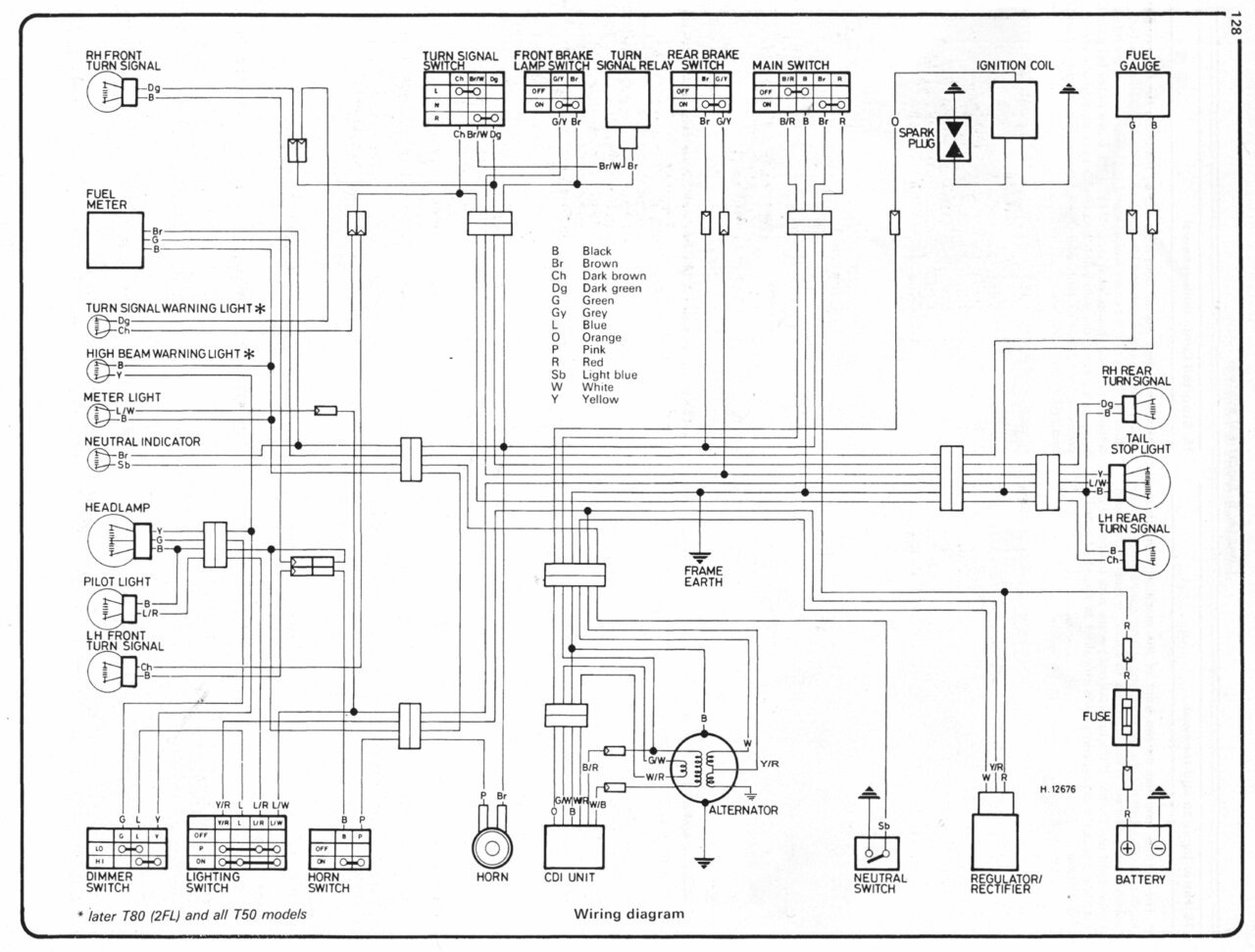

Πάρε αυτό το διάγραμμα μήπως σε βοηθήσει





[Thomas S]

@Tompgr αυτό είναι! Τα έχει όλα ευχαριστώ πολύ, που το βρήκες;;; 4 μέρες ψάχνω. Μήπως έχεις και το υπόλοιπο;

[Tompgr]

Είναι απο το Service manual της Haynes, στο ανέβασα εδώ:

http://www.fileconvoy.com/dfl.php?id=gf613100d7e611f23100013750687dc210b892bf2f1





[VonLoutsos]

5 minutes ago, Tompgr said:

Είναι απο το Service manual της Haynes, στο ανέβασα εδώ:

http://www.fileconvoy.com/dfl.php?id=gf613100d7e611f23100013750687dc210b892bf2f1

Το τσίμπησα και εγώ. Ευχαριστώ πολύ

[Thomas S]

@TompgrΤι να πω απλά γεννημένος για αυτό έψαχνα και έψαχνα 6 μέρες τώρα ευχαριστώ πάρα πολύ
