Παιδιά θέλω να συνδέσω εναν αισθητήρα για να ανάβουν τα φώτα μόνα τους το βράδυ σε εξωτερικό χώρο.

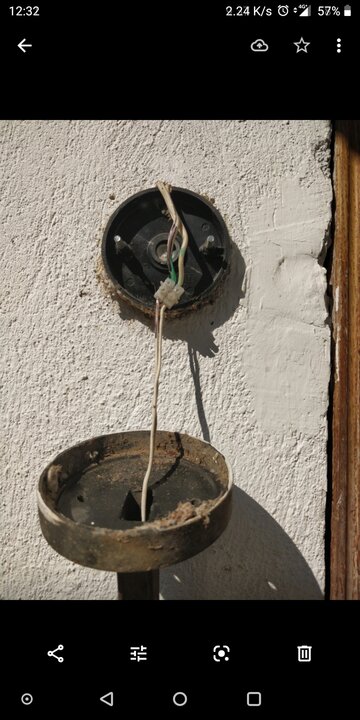

Από το τοίχο βγαίνουν μόνο 2 καλώδια οπότε υποθέτω λείπει η γείωση και είναι μόνο + και -

Στον αισθητήρα έχει 3 καλώδια. Μαύρο.κοκκινο και γκρι.



Μπορείτε να με βοηθήσετε?

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)
17 λεπτά πριν, pug_f_e είπε

Παιδιά θέλω να συνδέσω εναν αισθητήρα για να ανάβουν τα φώτα μόνα τους το βράδυ σε εξωτερικό χώρο.

Από το τοίχο βγαίνουν μόνο 2 καλώδια οπότε υποθέτω λείπει η γείωση και είναι μόνο + και -

Στον αισθητήρα έχει 3 καλώδια. Μαύρο.κοκκινο και γκρι.

Μπορείτε να με βοηθήσετε?

Καταρχήν με το ΡΕΥΜΑ δεν παίζουμε, αν ΔΕΝ ΞΕΡΕΙΣ καλύτερα να φωνάξεις εναν ηλεκτρολόγο. Το ρεύμα Σκοτώνει.

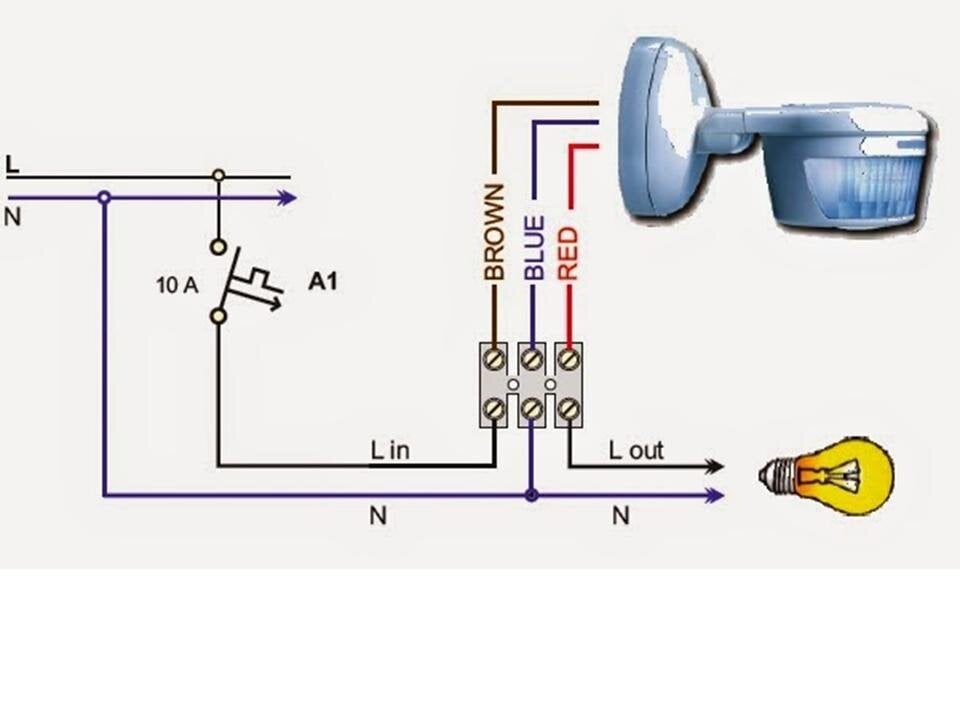

Στο θέμα μας. Το φωτοκύτταρο που θα αγοράσεις έχει σχεδιάγραμμα

Λογικά θα είναι κάπως έτσι. (φώτο). Δεν χρειάζεται γείωση για να το συνδέσεις.


Επεξ/σία από pavloa

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Θα πρέπει να δώσεις παραπάνω στοιχεία (τύπο αισθητήρα ή κάποιο σχεδιάγραμμά του) για μία ασφαλή σύνδεση.

Γενικά μιλώντας το δύο από τα τρία καλώδια θα είναι η τροφοδοσία του αισθητήρα και το 3ο η "εντολή". Η οποία όμως "εντολή" μπορεί να αντέχει συγκεκριμένο φορτίο (χ watt) ή μπορεί να πρέπει να οδηγήσει ένα ρελέ που εκείνο με τη σειρά του θα δώσει στα φώτα.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Παιδιά τα ρεύματα τα έχω κλειστά...

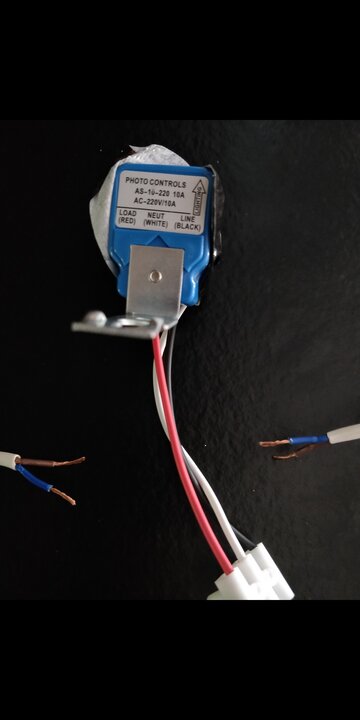

Για να βοηθήσω.. στον αισθητήρα φωτός πάνω γράφει...

Το κόκκινο load

Το μαύρο line

To άσπρο neut



Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Κόκκινο = φορτίο (φώτα). Μαύρο = φάση. Άσπρο = ουδέτερος.

Τα λέει όλα από μόνο του.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

Δοκίμασα όλους τους πιθανούς συνδυασμούς και δε λειτουργεί με τίποτα...



Επεξ/σία από pug_f_e

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
44 λεπτά πριν, pug_f_e είπε

Δοκίμασα όλους τους πιθανούς συνδυασμούς και δε λειτουργεί με τίποτα...

εχεις παρει αισθητηρα που ειναι για 220 και οχι για 12 volt ετσι;

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Ναι εννοείται ότι είναι 220..

Λοιπόν.. ας κάνουμε μια προσωμοιωση.

Αριστερά τα 2 καλώδια της λάμπας. Στη μέση με τα 3 καλώδια ο αισθητήρας και δεξιά ας πούμε το καλώδιο που έρχεται από το τοίχο.



Μπορείτε να μου πείτε πως θα μπουν στη κλεμα?

Μόλις τώρα, pug_f_e είπε

Ναι εννοείται ότι είναι 220..

Λοιπόν.. ας κάνουμε μια προσωμοιωση.

Αριστερά τα 2 καλώδια της λάμπας. Στη μέση με τα 3 καλώδια ο αισθητήρας και δεξιά ας πούμε το καλώδιο που έρχεται από το τοίχο.

Μπορείτε να μου πείτε πως θα μπουν στη κλεμα?




Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

εφόσον το καφέ του τοίχου είναι η τάση και το μπλε ο ουδέτερος, λογικά ενώνεις :

  • καφέ τοίχου με μαύρο αισθητήρα
  • καφέ λάμπας με κόκκινο αισθητήρα
  • μπλε τοίχου με μπλε λάμπας και άσπρο αισθητήρα



Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
50 λεπτά πριν, katbo είπε

εφόσον το καφέ του τοίχου είναι η τάση και το μπλε ο ουδέτερος, λογικά ενώνεις :

  • καφέ τοίχου με μαύρο αισθητήρα
  • καφέ λάμπας με κόκκινο αισθητήρα
  • μπλε τοίχου με μπλε λάμπας και άσπρο αισθητήρα

Έτσι τα έβαλα και δεν.... Δε μπορώ να καταλάβω. Δοκίμασα και 2 διαφορετικούς αισθητήρες.



Έκανα και το ανάποδο. ( Τα μπλε σαν να ήταν η τάση και το καφέ ουδετερο.) Και πάλι δεν.



Να πω ότι τον αισθητήρα τον κάλυψα με μια μαύρη μονωτική.και τον δοκίμασα σε σκοτεινό.μερος. Να μην αρκεί αυτό ?και να νομίζει ότι είναι μέρα ακόμα...?

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Καλυψε τον αισθητηρα με κατι σκουρο (πανι), ισως εχει και ρυθμιση χρονου, και τοτε θα εισαι σιγουρος οτι δε παιζει. Αν δεν τον καλυψεις, οσο εχει φως εξωτερικα δε θα δινει εντολη.

Θα ψαξω και τη μαρκα που εχεις λιγο αργοτερα γιατι μολις γυρισα απο τη δουλεια.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Απλα το ξεχνας δεν εχεις ουδετερο

Θελεις αναγκαστικά ηλεκτρολόγο, δεν το γλυτώνεις το 50αρικο

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

προχειρα βρηκα αυτα



https://www.mulberrymetal.com/downloads/Photocontrol Instructions.pdf



https://www.aliexpress.com/item/32878668829.html



φαινεται απλο και μαλλον δεν εχει καποια ρυθμιση για να εμποδιζει τη σωστη δοκιμη. Δες αυτο που σου ειπαν παραπανω. Αναβει η λαμπα με απ ευθειας συνδεση στα καλωδια του τοιχου? Μηπως υπαρχει διακοπτης καπου που ειναι ανοικτος (διακοπτει το κυκλωμα)? Μηπως υπαρχει ασφαλεια στη θεση off στον πινακα που εχει σχεση με τα καλωδια αυτα του τοιχου??

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

OuΛοιπόν τελικά μια χαρά σωστά τα έβαζα... Κοίτωντας ένα βίντεο στο YouTube. Είδα ότι αργούν αυτά να ανάψουν. Θέλουν 3 4 δευτερόλεπτα.



Εγώ άνοιγα έκλεινα όταν άλλαζα αισθητήρες και καλώδια και δε περίμενα . Νόμιζα λειτουργεί αμέσως αλλά δεν..

Τέλος καλό όλα καλα
