Rotary Single Stage - LG 18000 btu

[obijuan1983]

Mετα από σχεδόν 7 μήνες από την κατασκευή του πρώτου Single Stage και την γνώση που απέκτησα αποφάσισα να προχωρήσω ένα βήμα παραπερα με χρήση Rotary κομπρεσορα 18000 btu.

Tα εξαρτήματα που θα χρησιμοποιηθούν είναι:

1) LG GJ222P 18.000 btu Rotary compressor (160€)

2)  Ψυκτικό μηχάνημα από το οποίο θα αφαιρεθεί ο κομπρεσορας του   (145€)

• Compressor Aspera NEK2134GK 3/8 HP
• Condenser
• Βάση στήριξης
• Μοτέρ και φτερωτή ανεμιστηρα

3) Evaporator ΒartX (100€)

4) Έυκαμπτος αναρρόφησης (20€)

5) Τριχοειδής σωλήνας 1.06mm 2.3m (15€)

6) Μανόμετρα Χαμηλής - Υψηλής πίεσης (15€)

7) Φίλτρο κυκλώματος (5€)

8 ) Χάλκινα "Τ", ρακόρ κλπ (15€)

9) Σωλήνες μόνωσης και μονωτική αυτοκόλλητη ταινία (10€)

10) Sleeve για ντύσιμο της επιστροφής (10€)

11) Γεμισμα με αέριο r404a (15€)

12)Κόλληση - συναρμολόγηση - έλεγχος διαρροών - κενό - γέμισμα (60€)

13) Mounting kit (50€)

Συνολικό κόστος ~620 Ευρώ

Επεξ/σία 24 Οκτωβρίου 2020 από obijuan1983

[obijuan1983]

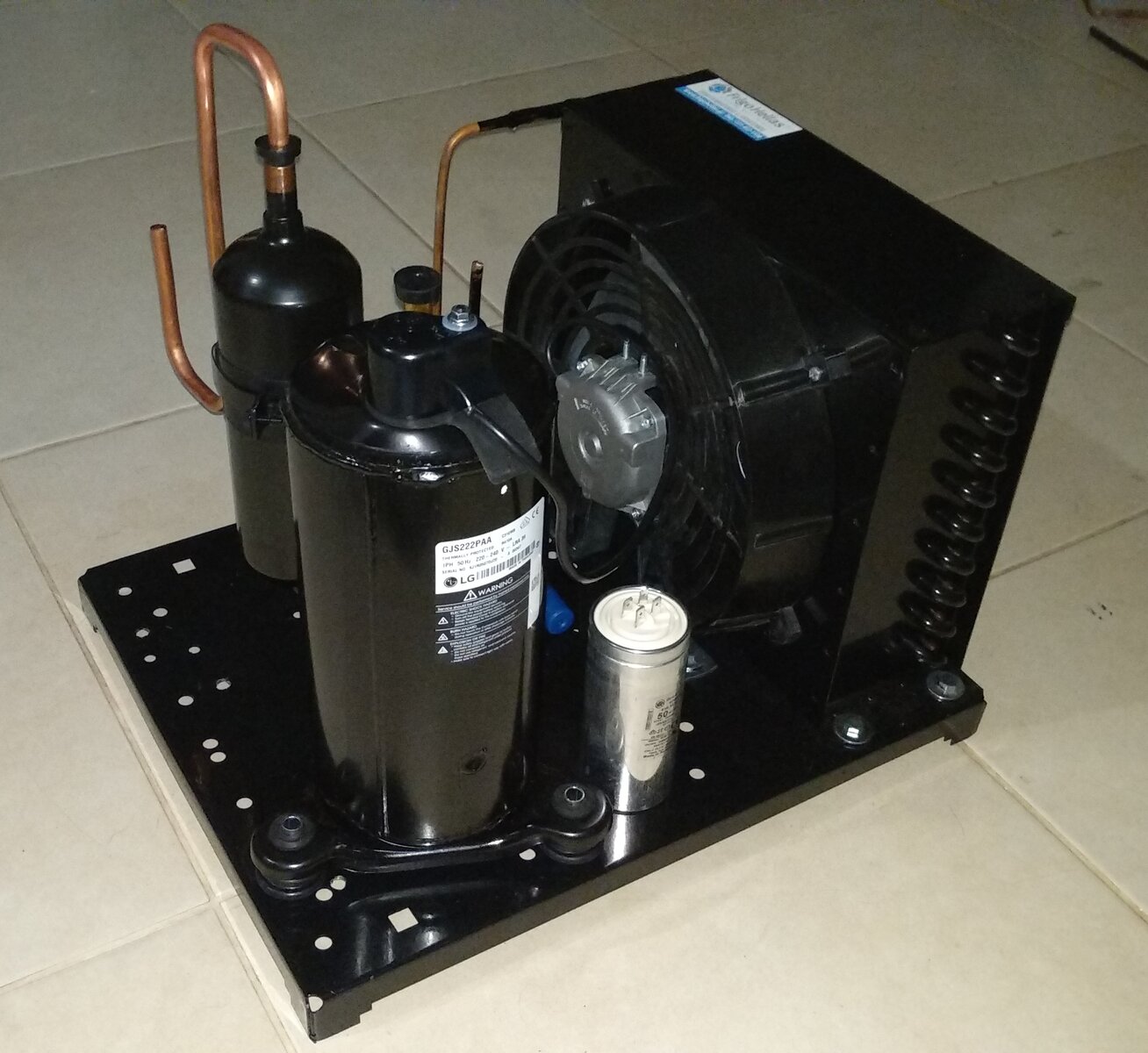

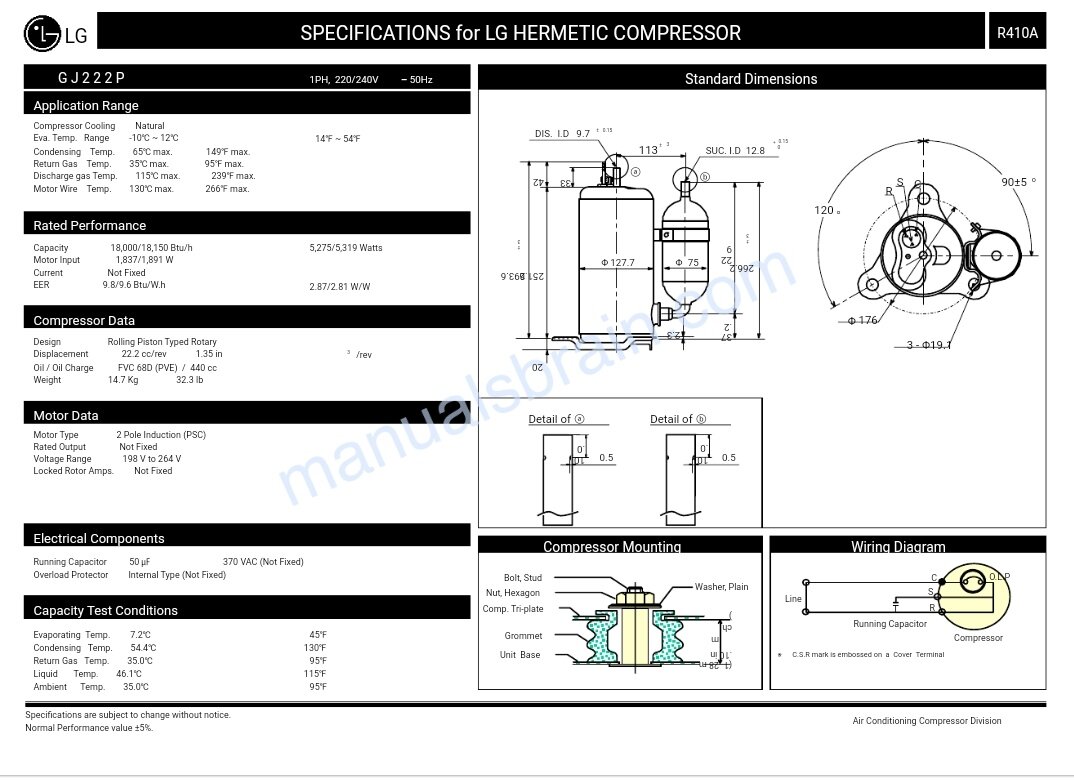

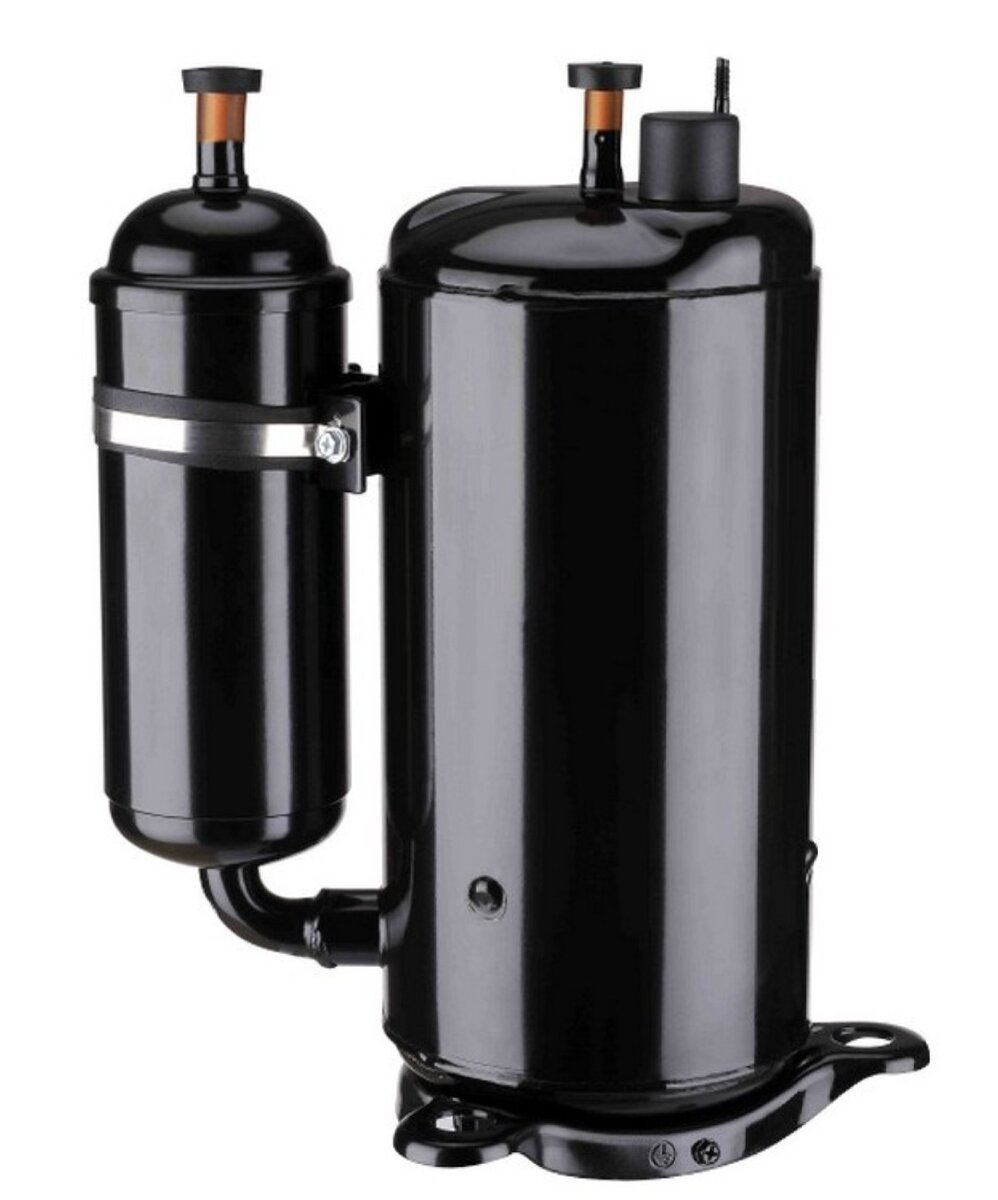

O κομπρεσορας και τα specs του

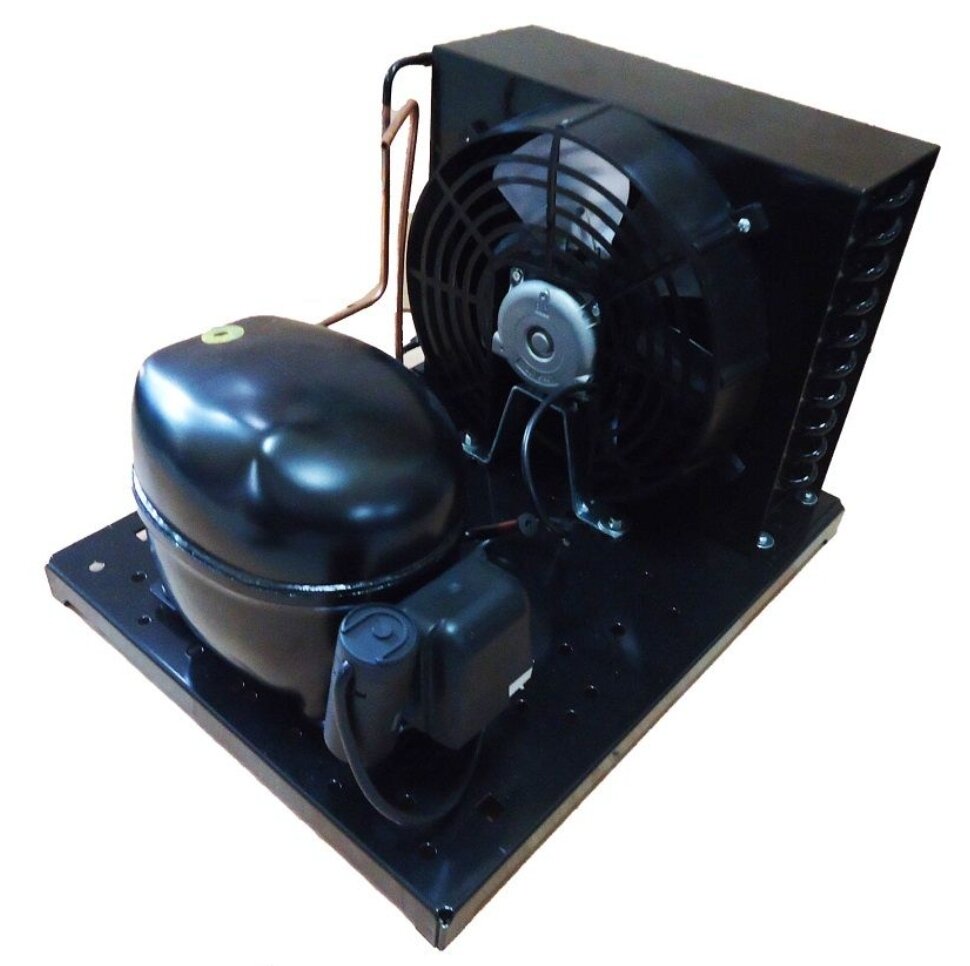

To ψυκτικό μηχάνημα που θα μπει ο Rotary κομπρεσορας

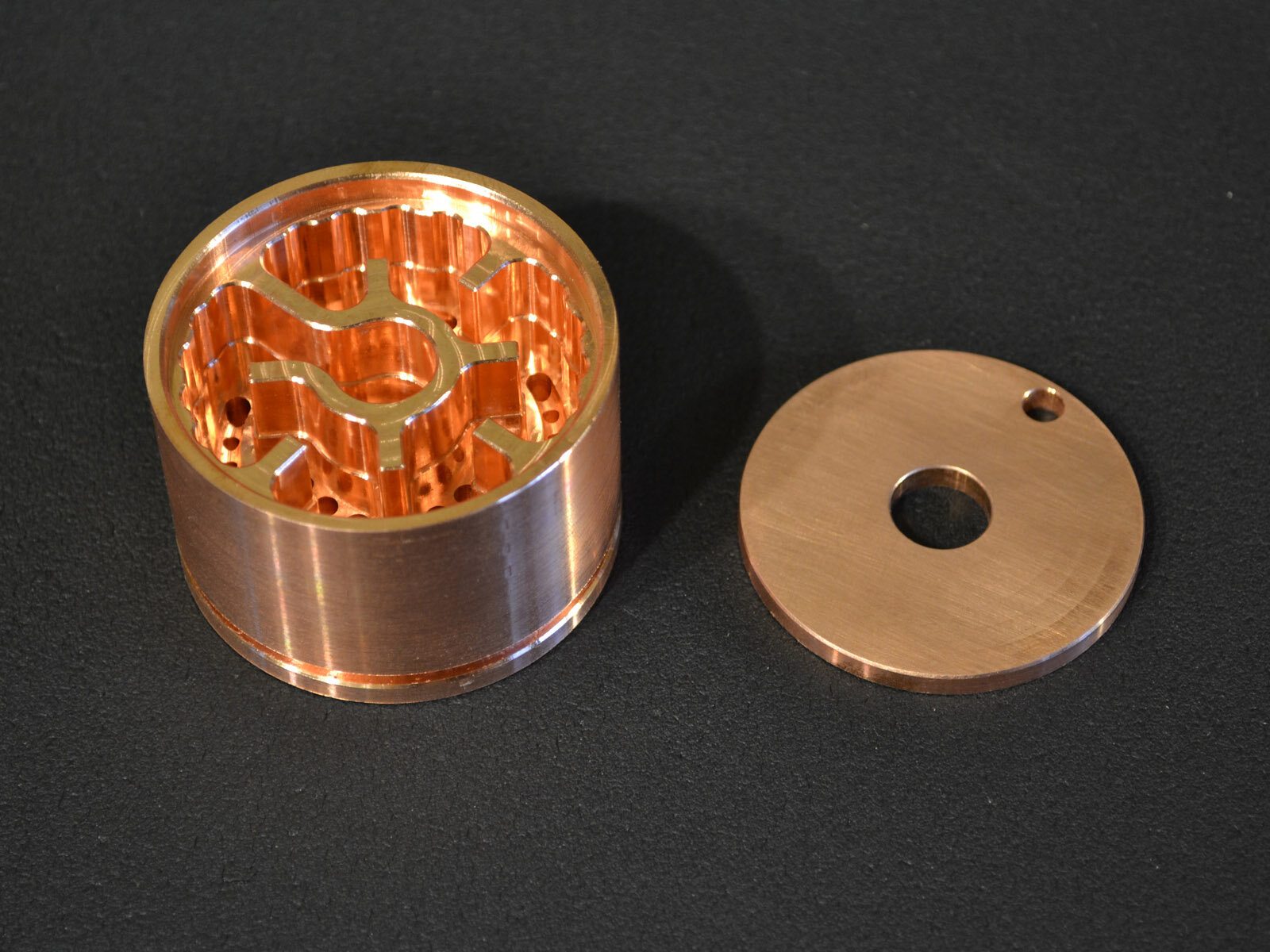

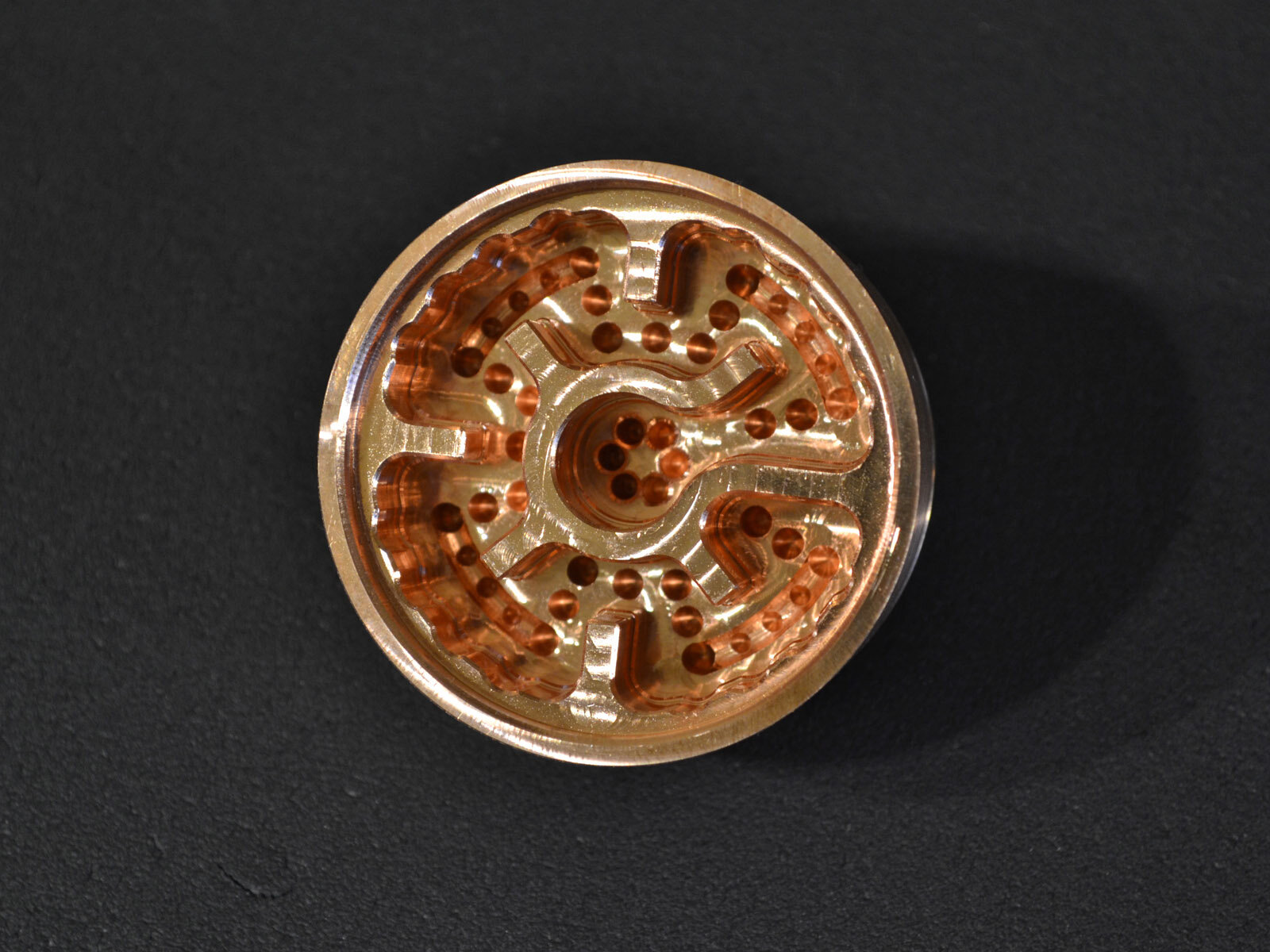

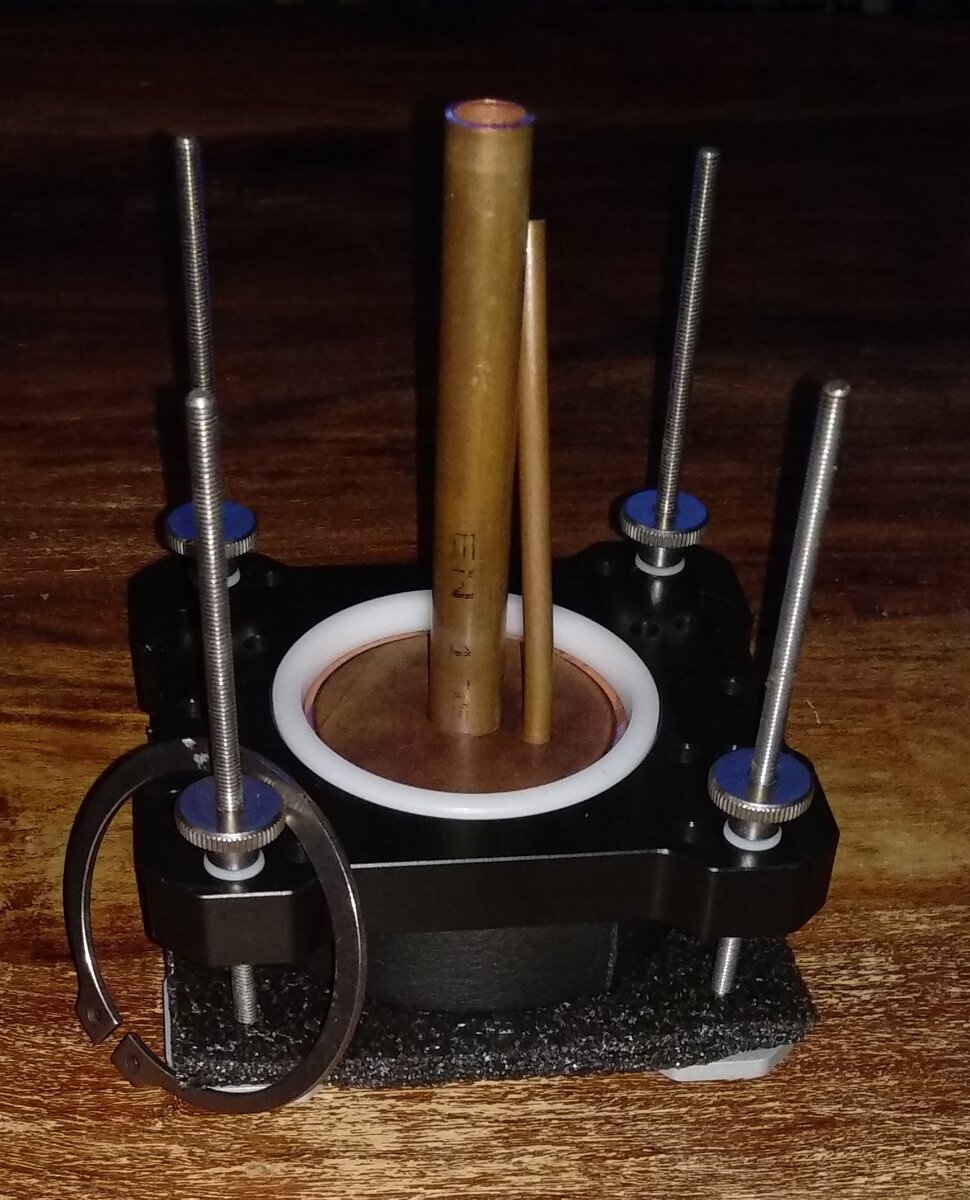

Το evaporator (BartX, copper 550gr)

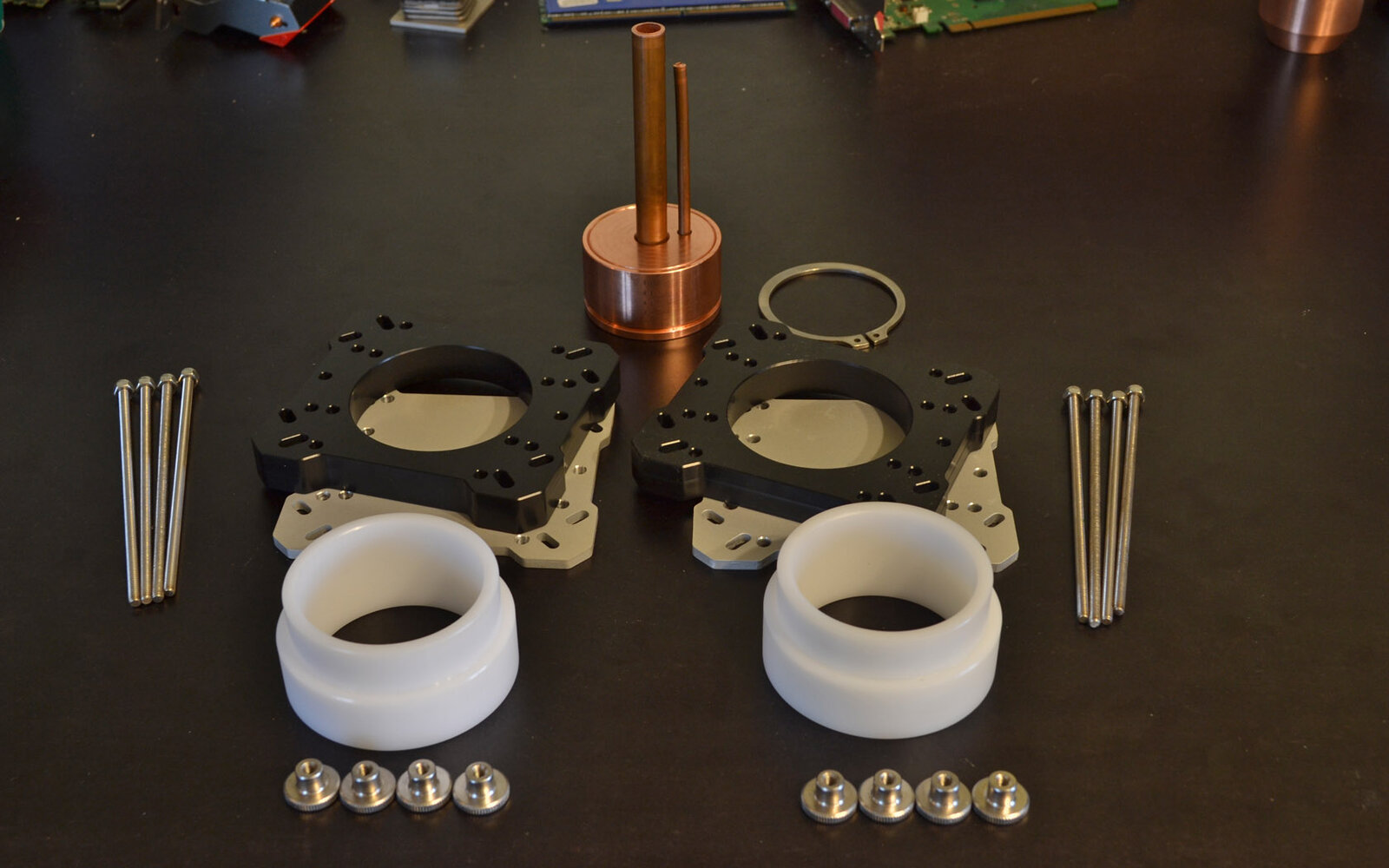

Mounting kit για cpu

Επεξ/σία 24 Οκτωβρίου 2020 από obijuan1983

[Sheogorath]

Μεγειες! Αναμένουμε runs!

[obijuan1983]

Nα σε καλά! Ελπίζω σε μια βδομάδα να είναι έτοιμο!

[obijuan1983]

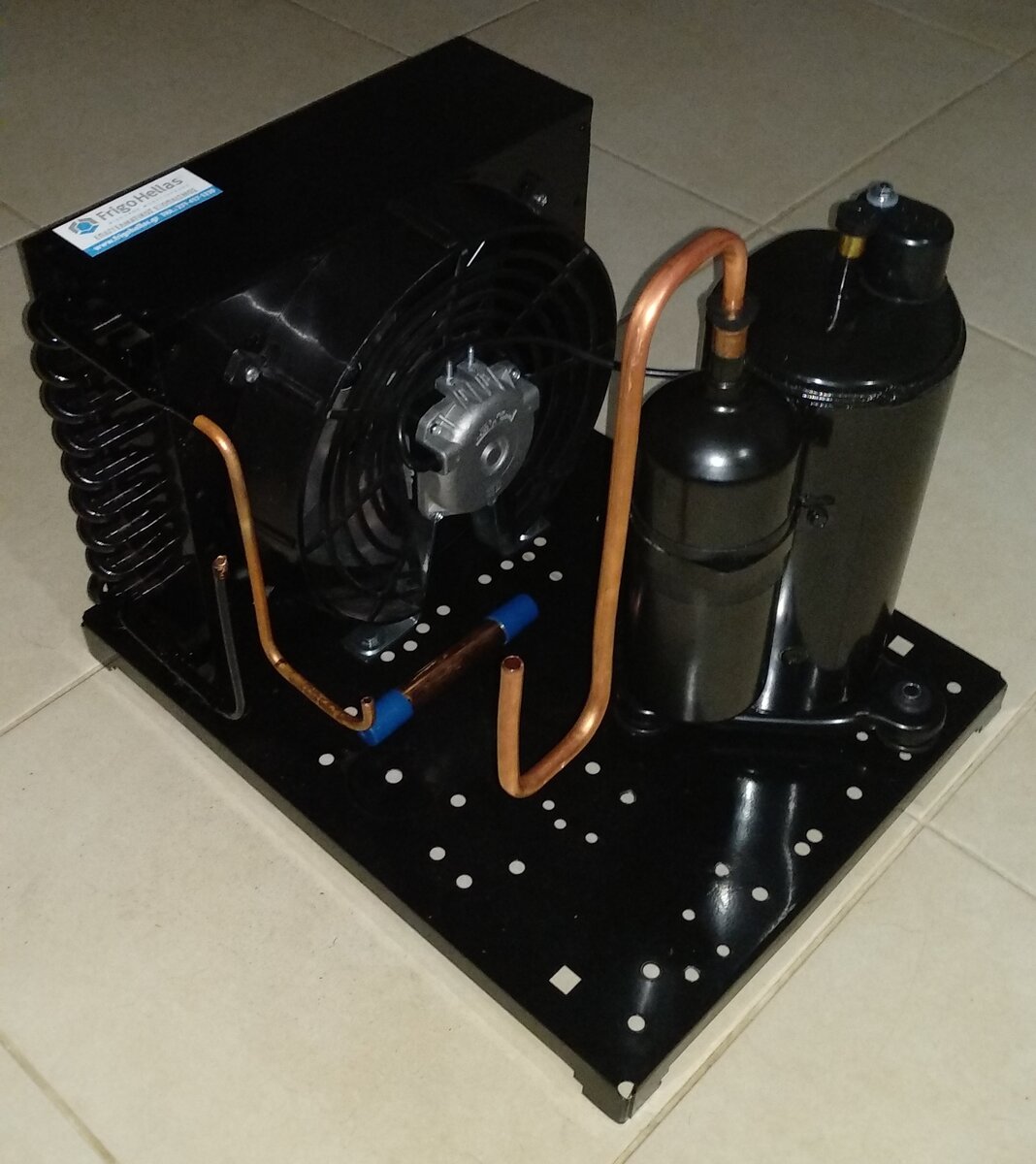

Έφτασαν τα πρώτα πράγματα και αρχίζει να παίρνει μορφή.



Επεξ/σία 29 Οκτωβρίου 2020 από obijuan1983

[obijuan1983]

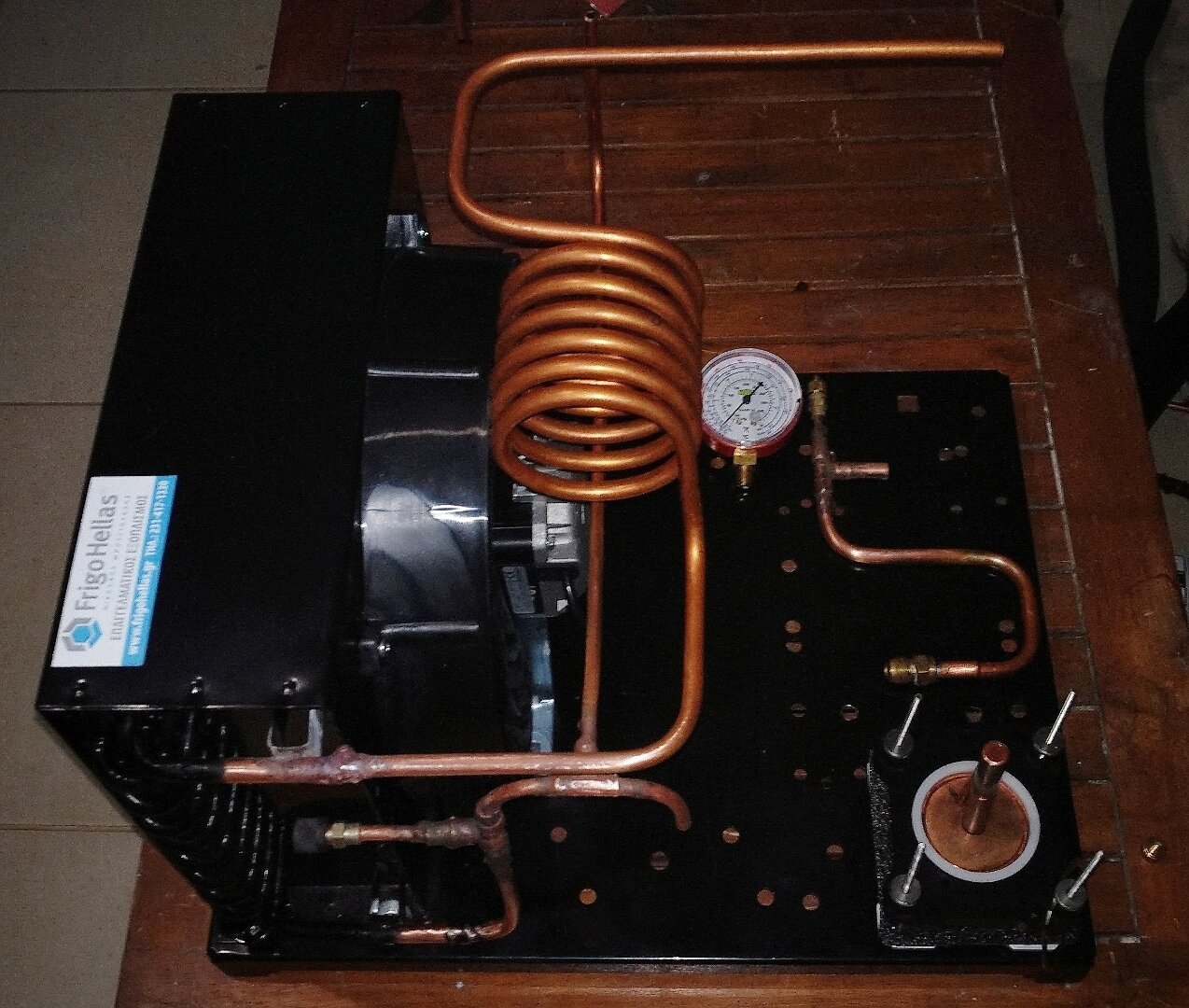

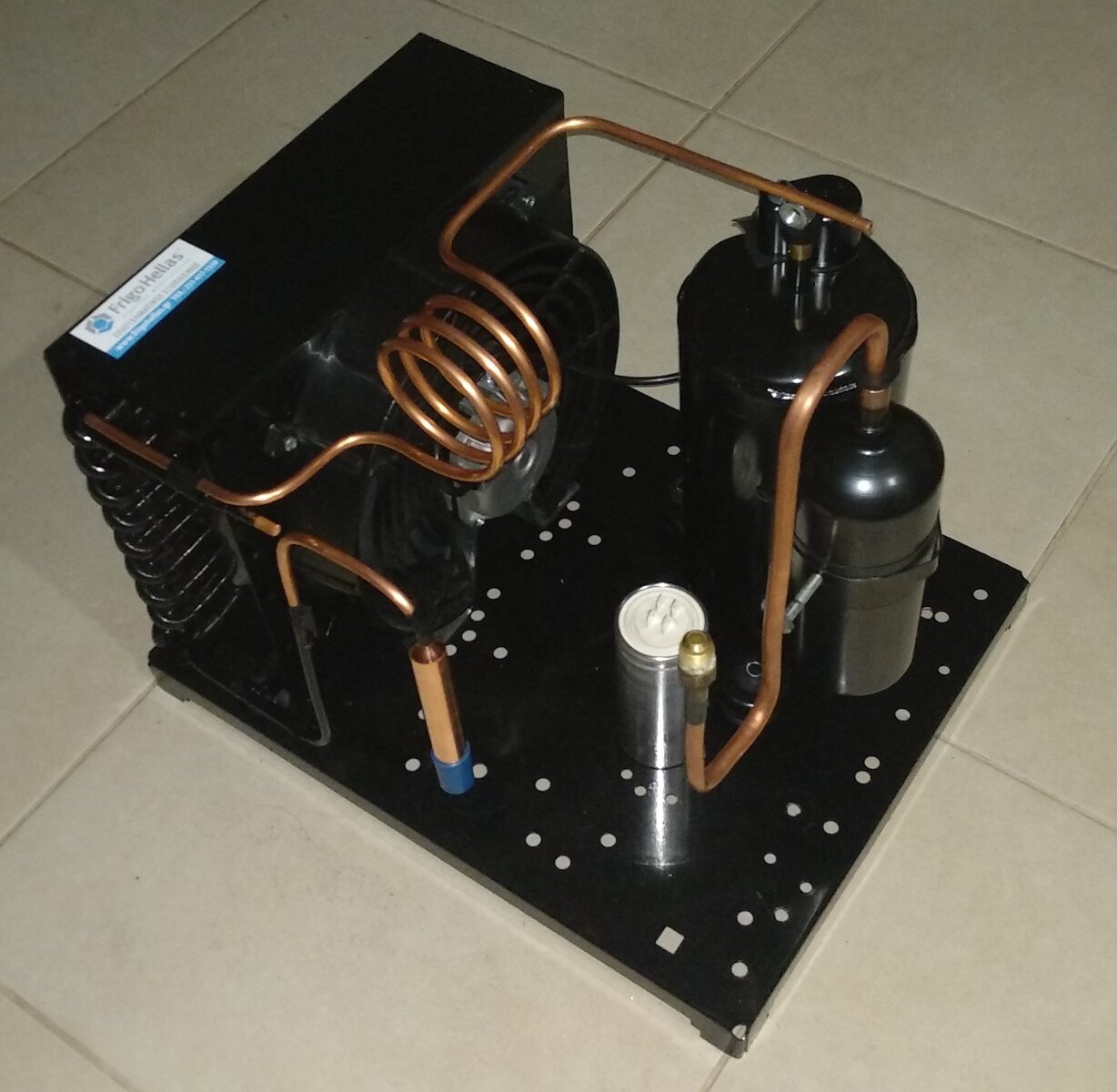

Μικρή πρόοδος με χάλκινες γραμμες

Επεξ/σία 30 Οκτωβρίου 2020 από obijuan1983

[obijuan1983]

Update

O κομπρεσορας θα αντικατασταθεί με έναν Mitsubishi Rotary RE231VHSMT 13500BTU 23.1cc/rev r407c μιας και θα αποδίδει το ίδιο και καλύτερα με τον 18000BTU 22.2cc/rev r410a LG με κατανάλωση πολύ μικρότερη, γύρω στα 1000W.

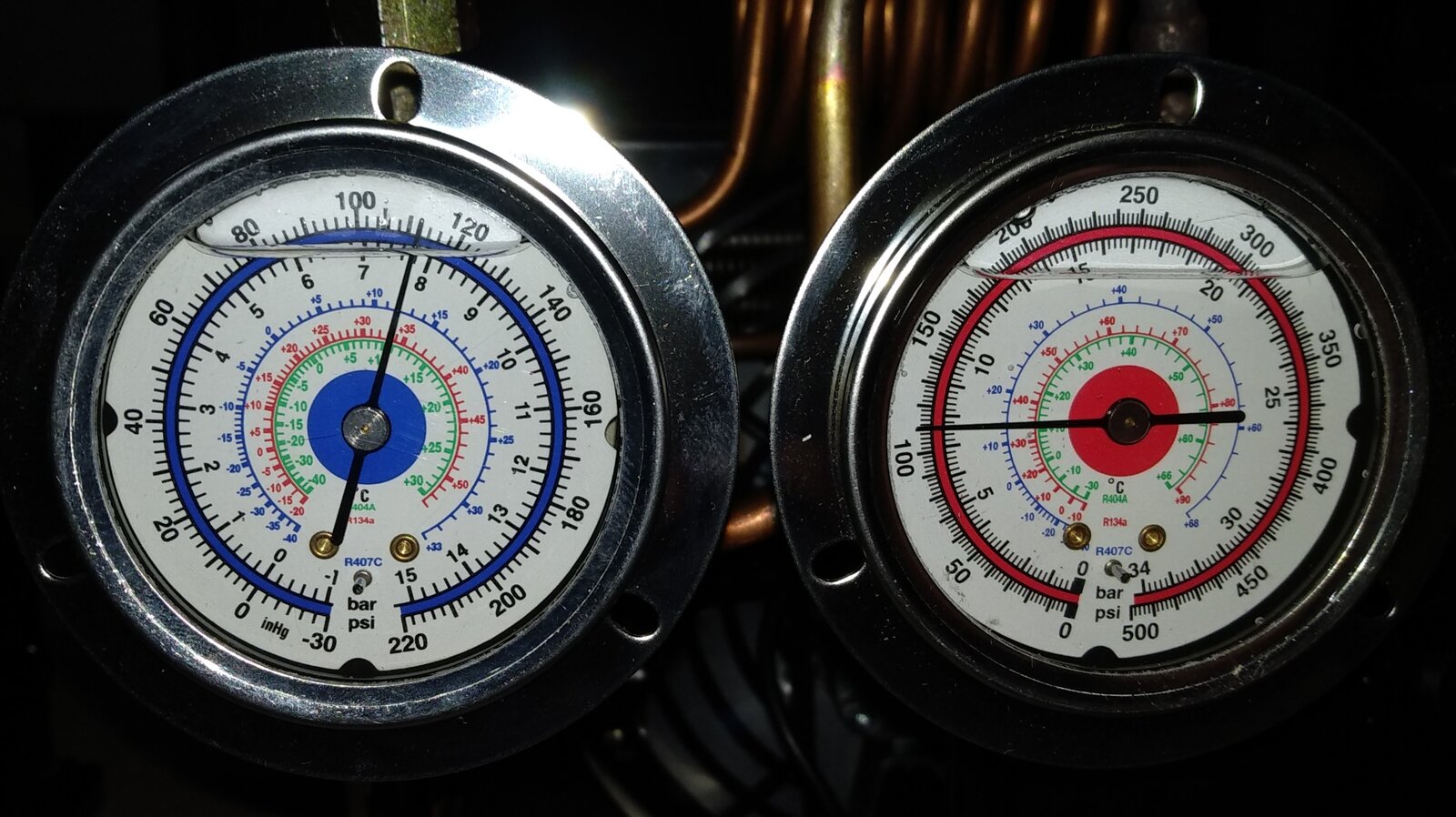

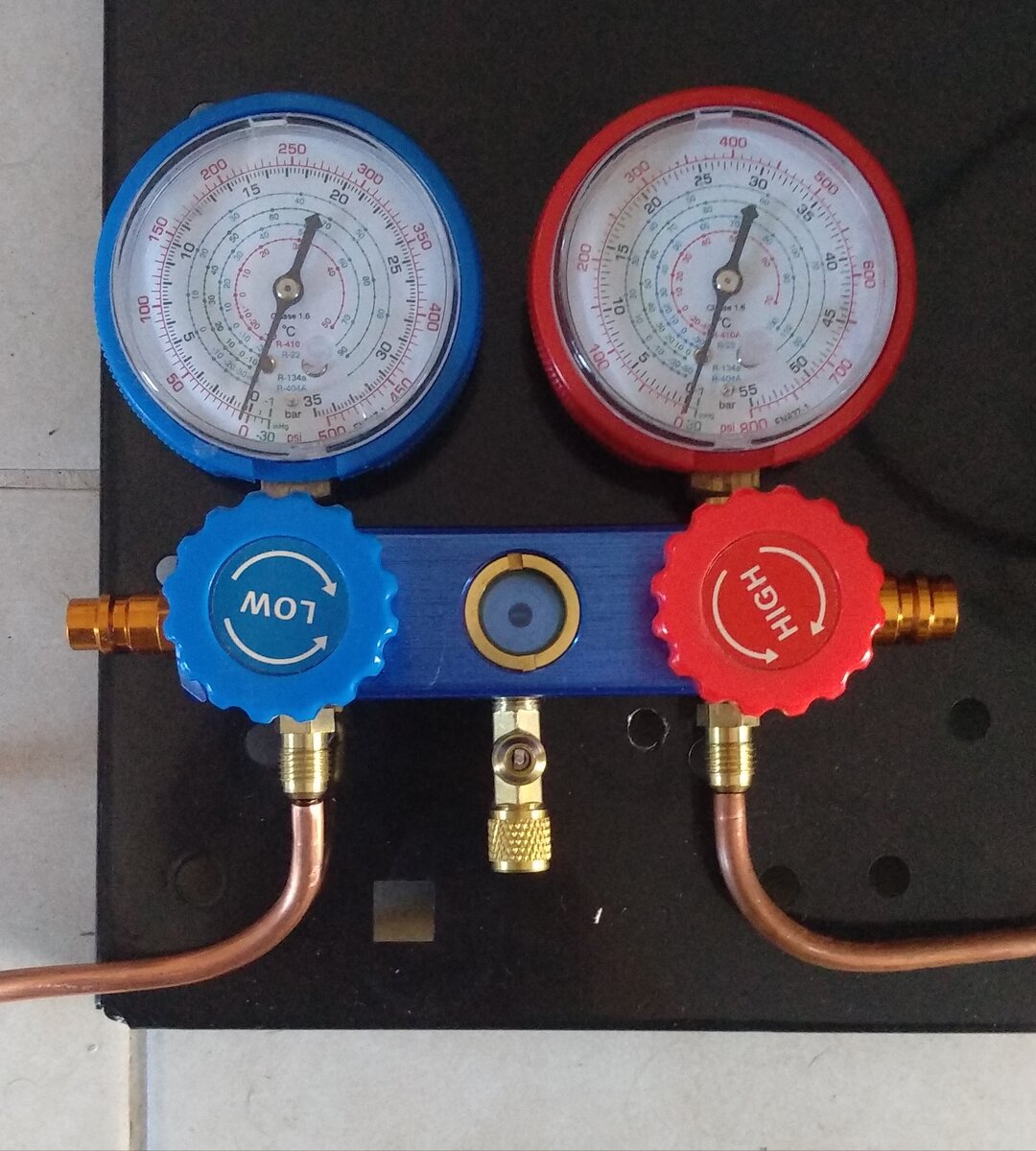

Eπισης θα ενσωματωθεί και αυτούσια μια κάσα μανομετρων για έλεγχο πιέσεων και πλήρωση.

Επεξ/σία 1 Νοεμβρίου 2020 από obijuan1983

[obijuan1983]

Μένει μόνο να μου έρθει ο συμπιεστής για να κολληθει και μετά να μονωθει

[obijuan1983]

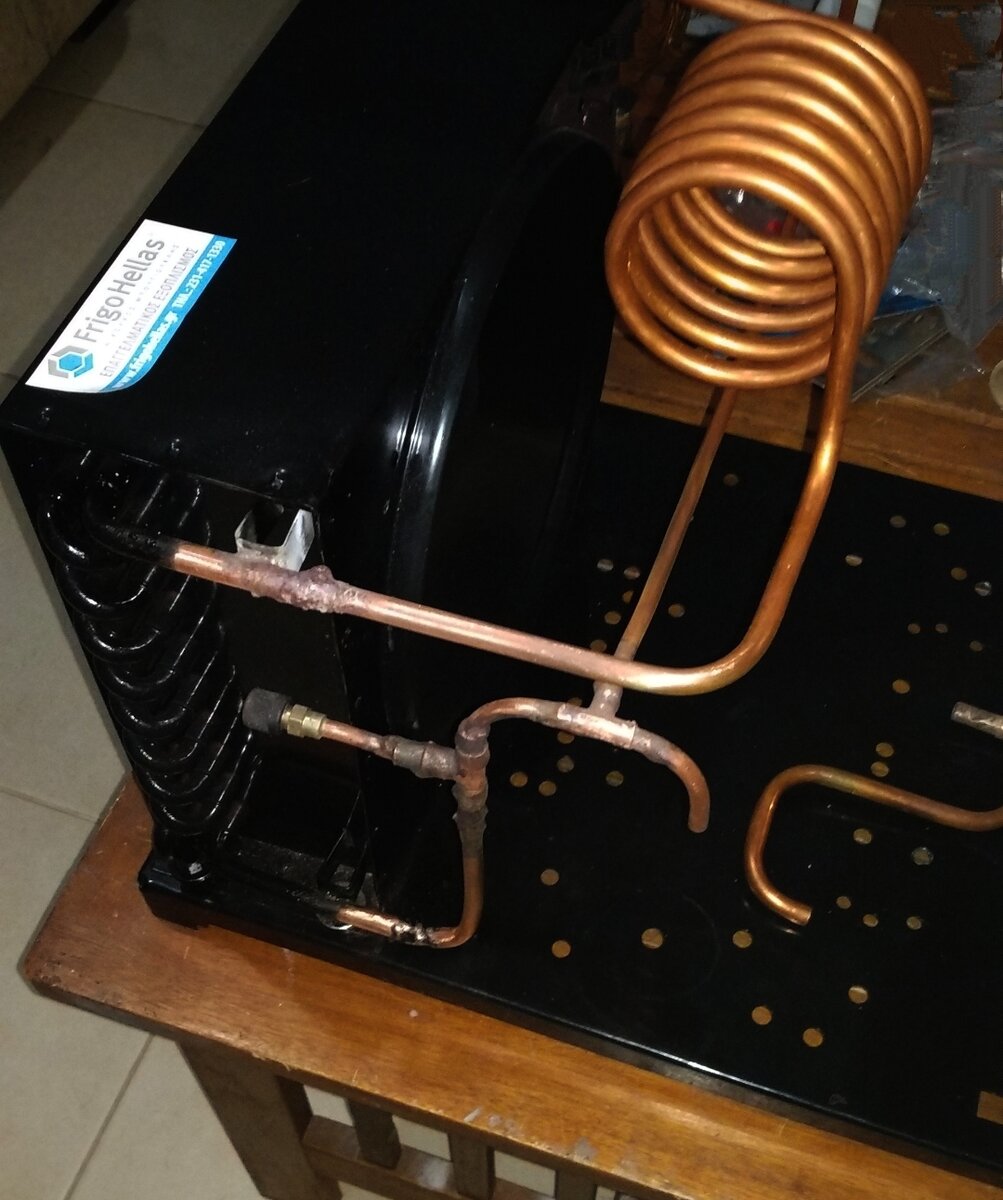

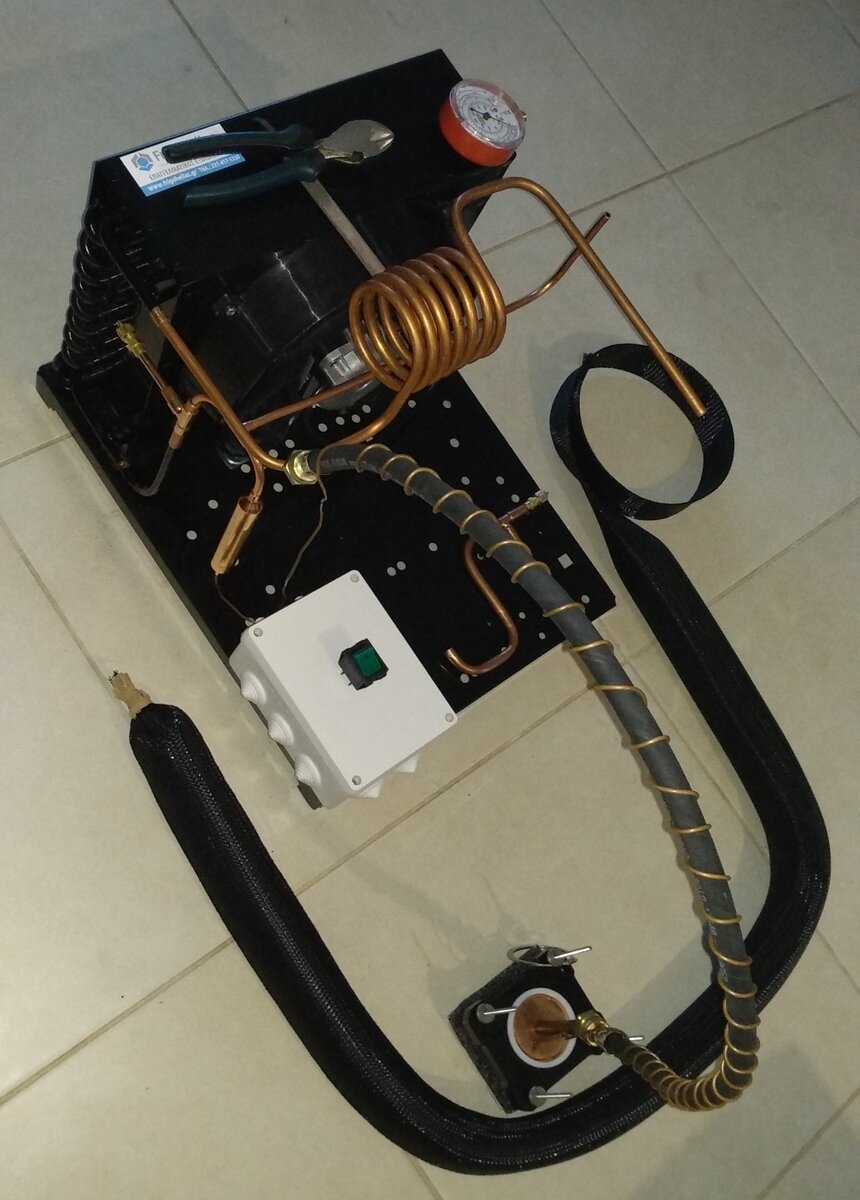

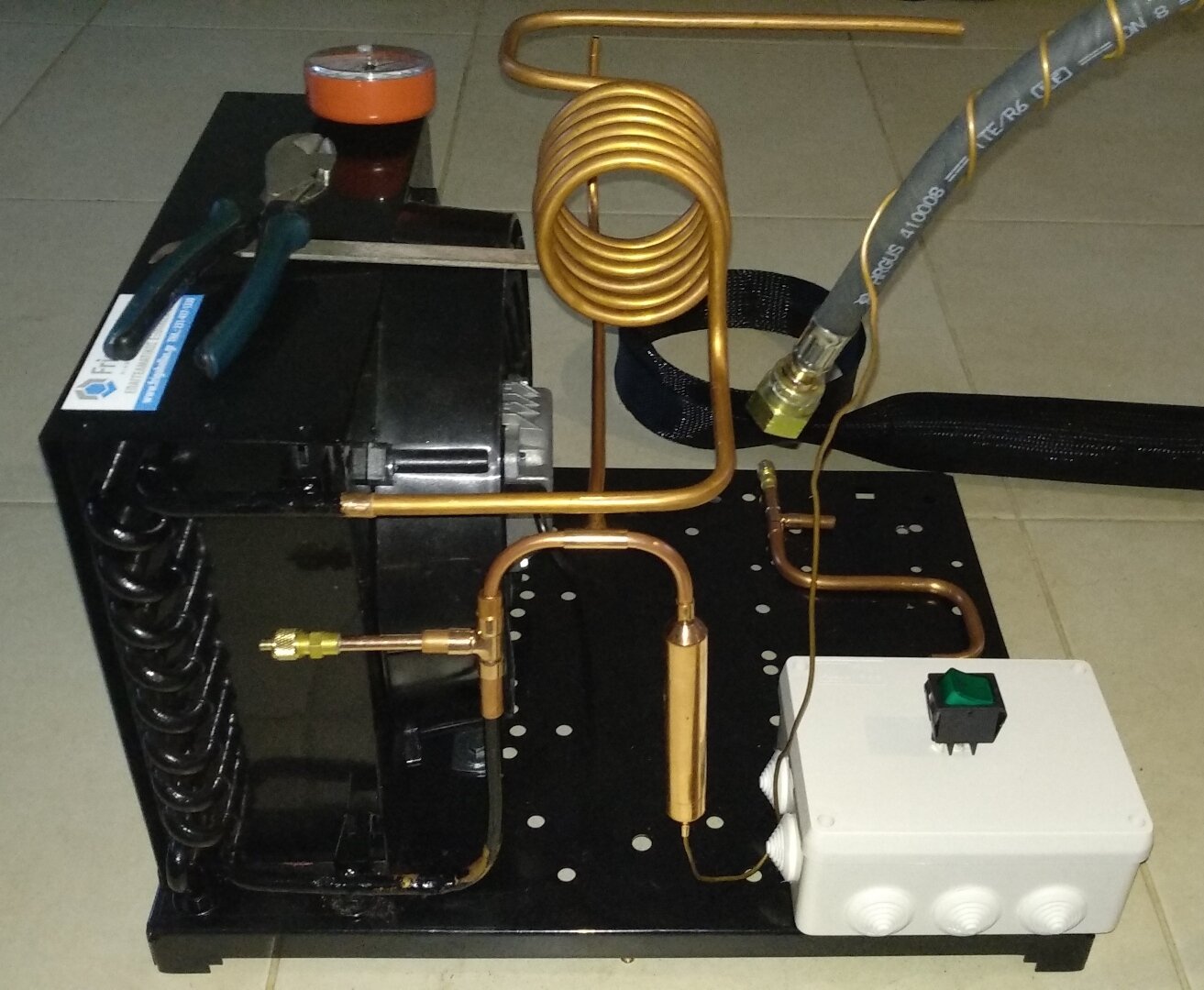

Μιας και ο συμπιεστής αργεί να έρθει προχώρησα με την κόλληση των γραμμων

[obijuan1983]

Σήμερα παρέλαβα ότι μου έλειπε και άρχισα τα κολληματα

Επεξ/σία 11 Νοεμβρίου 2020 από obijuan1983

[obijuan1983]

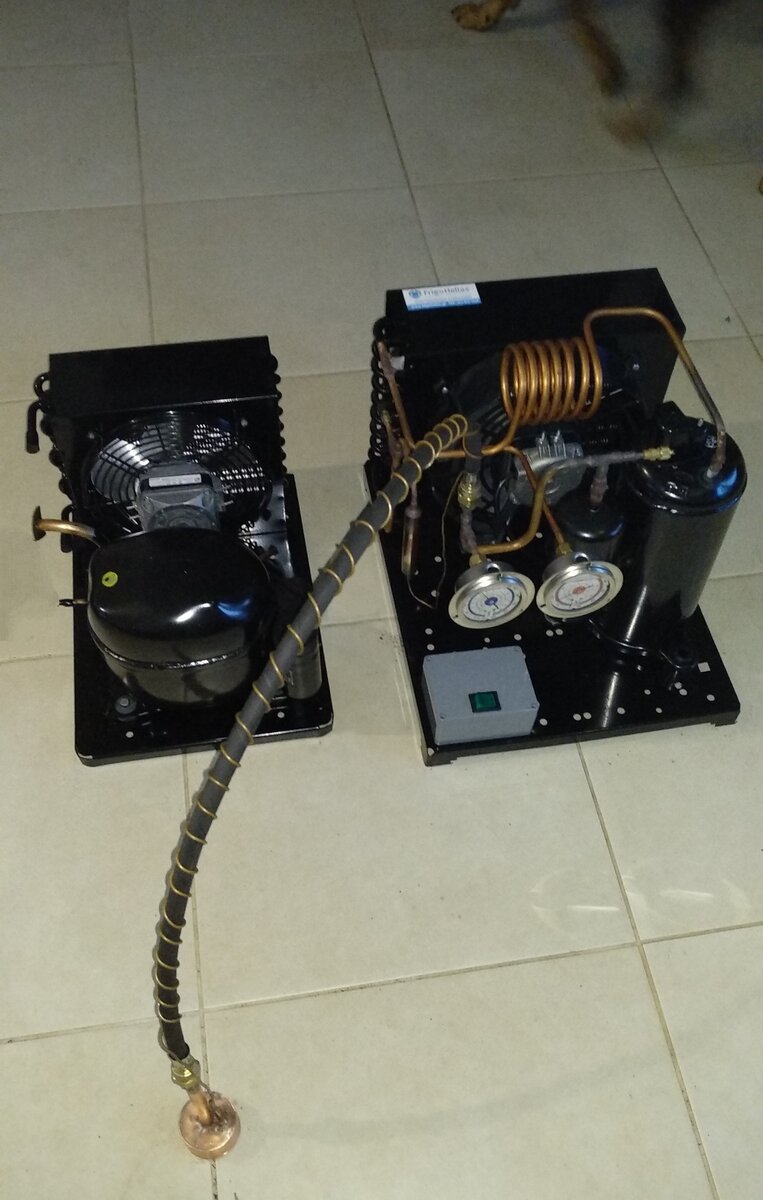

Μου έμειναν μόνο τα ηλεκτρολογικά.

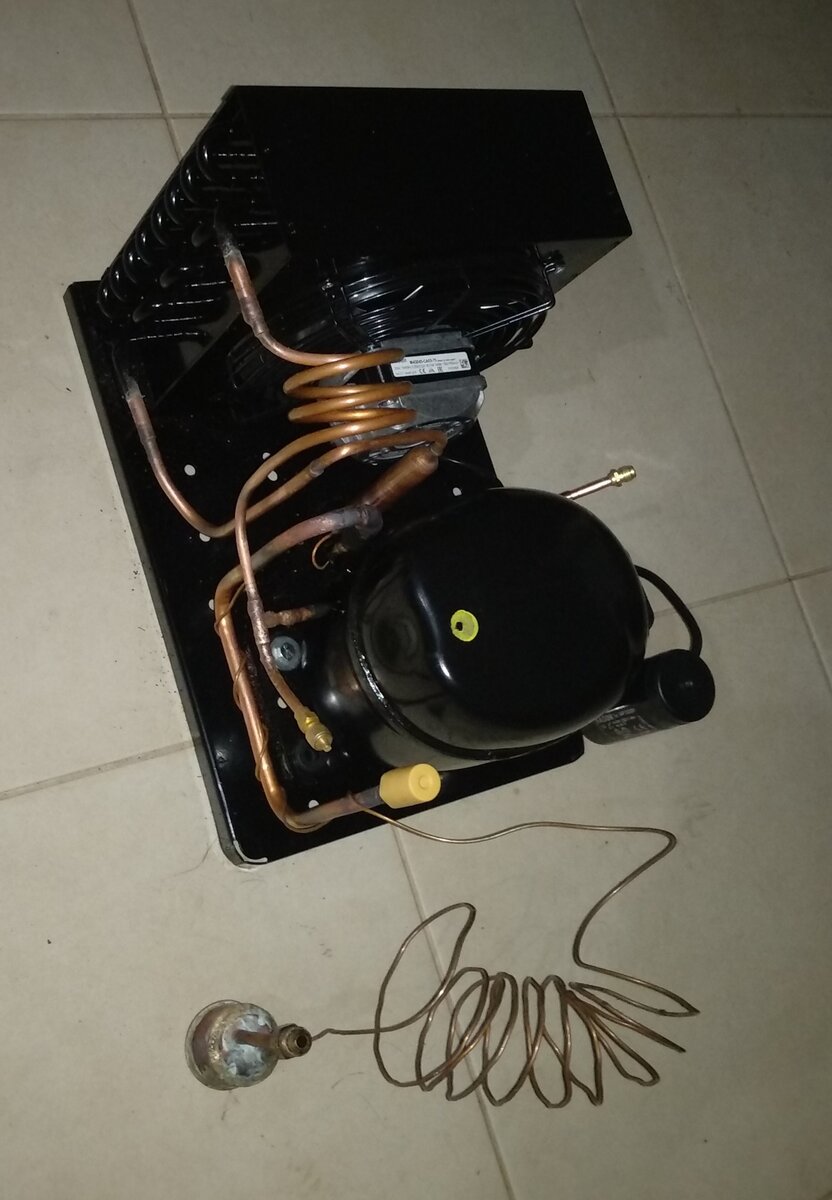

Δίπλα το "μικρό" 3/8hp Single Stage που προορίζεται για Gpu's, πολύ κομπακτ διαστασεις

Επεξ/σία 14 Νοεμβρίου 2020 από obijuan1983

[obijuan1983]

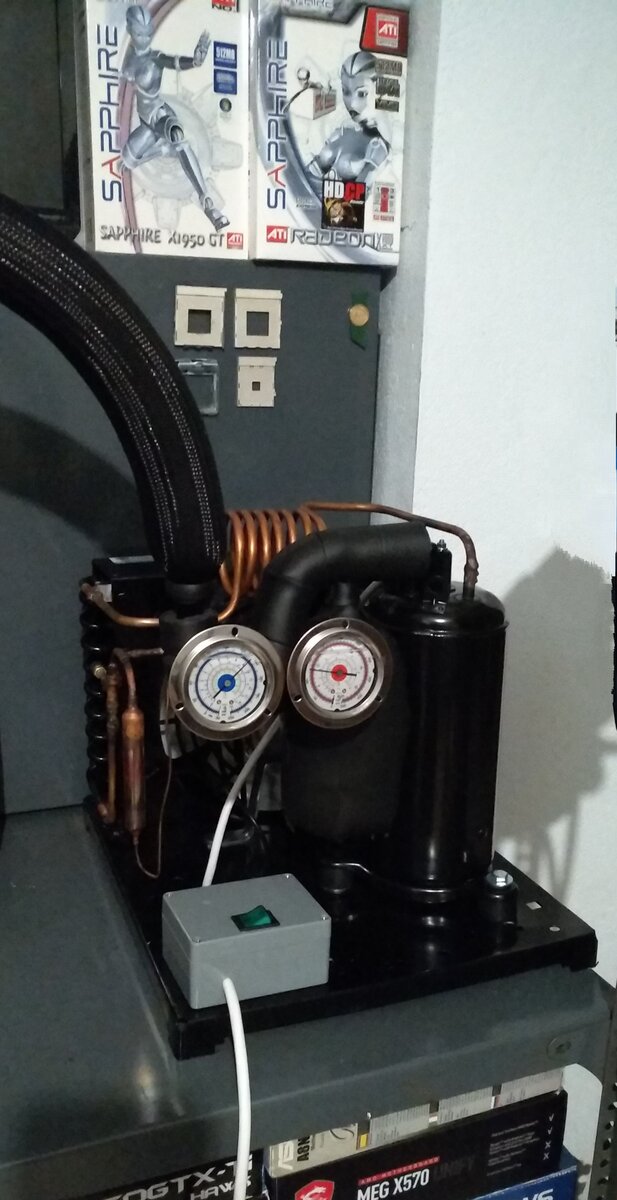

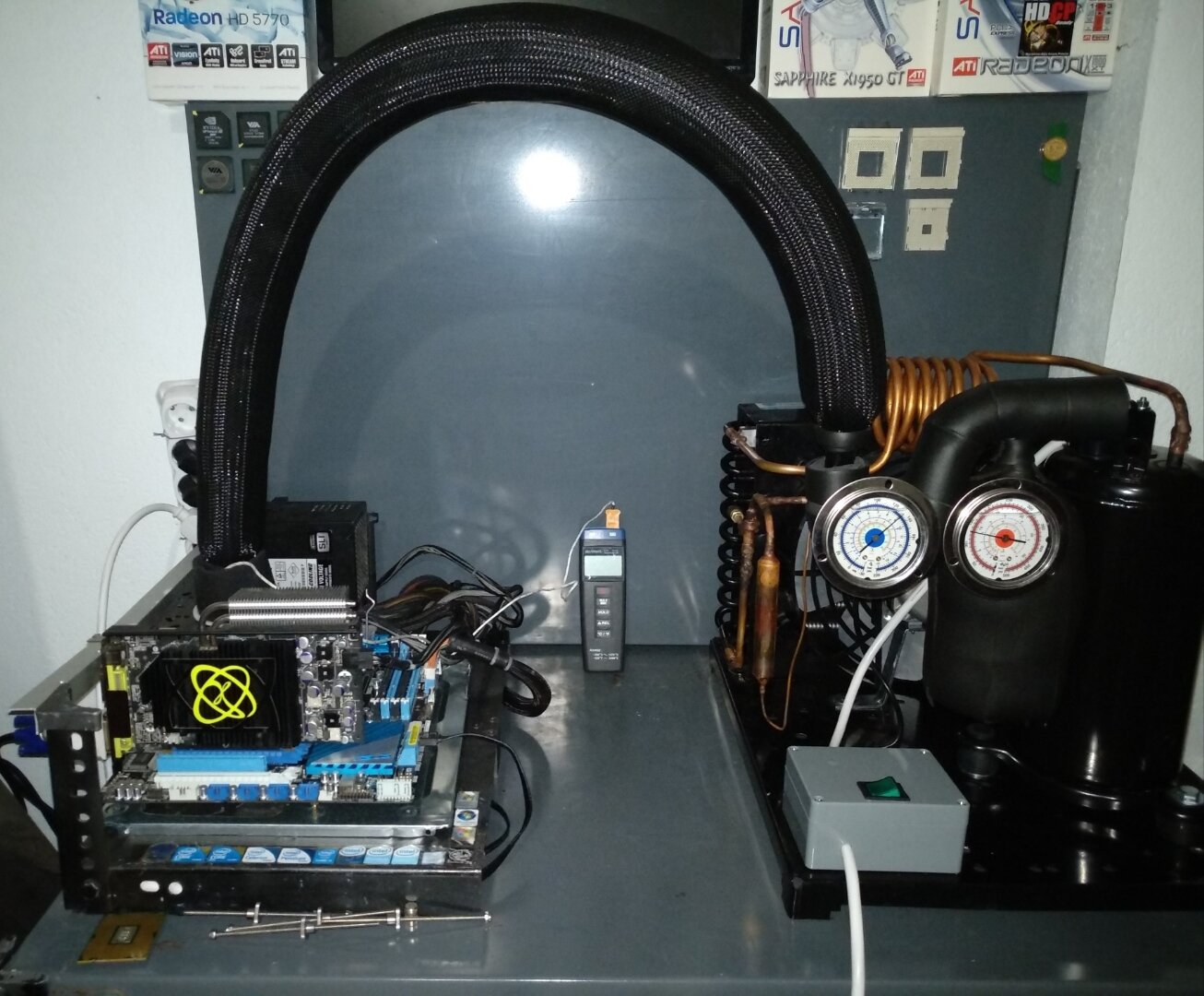

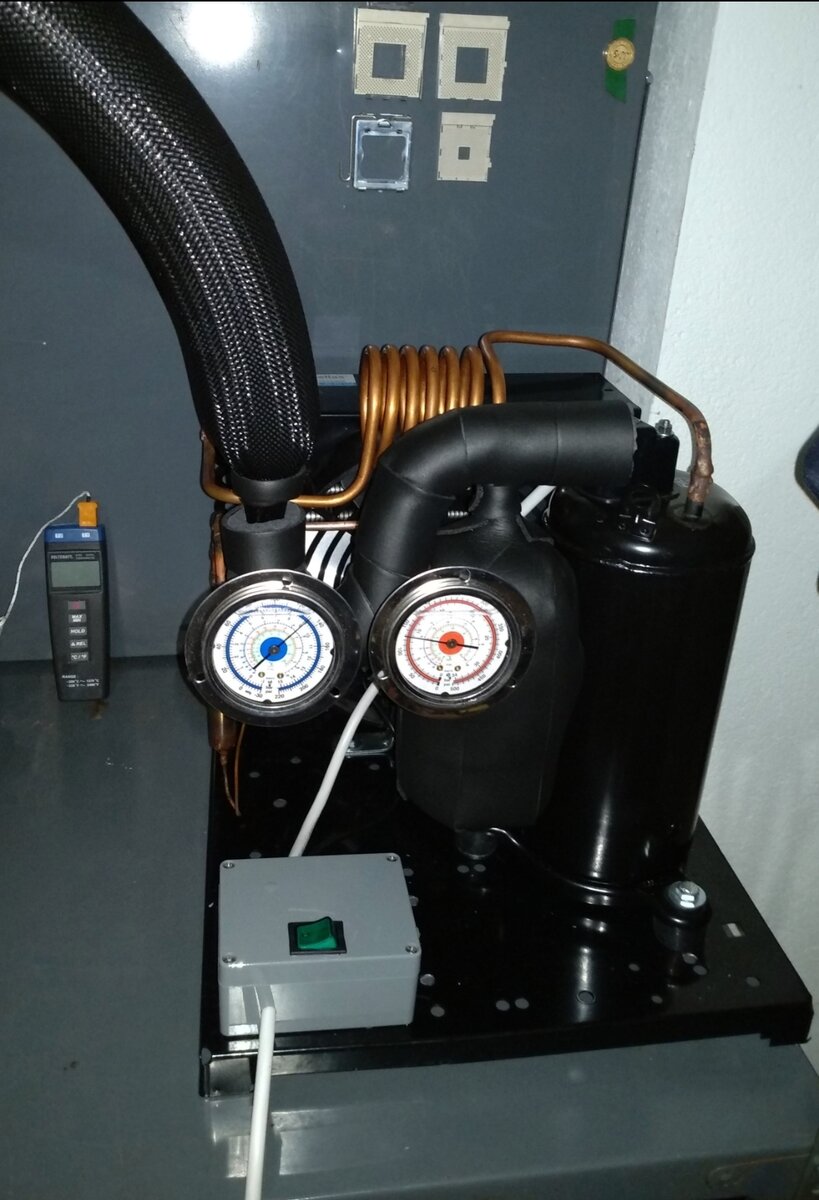

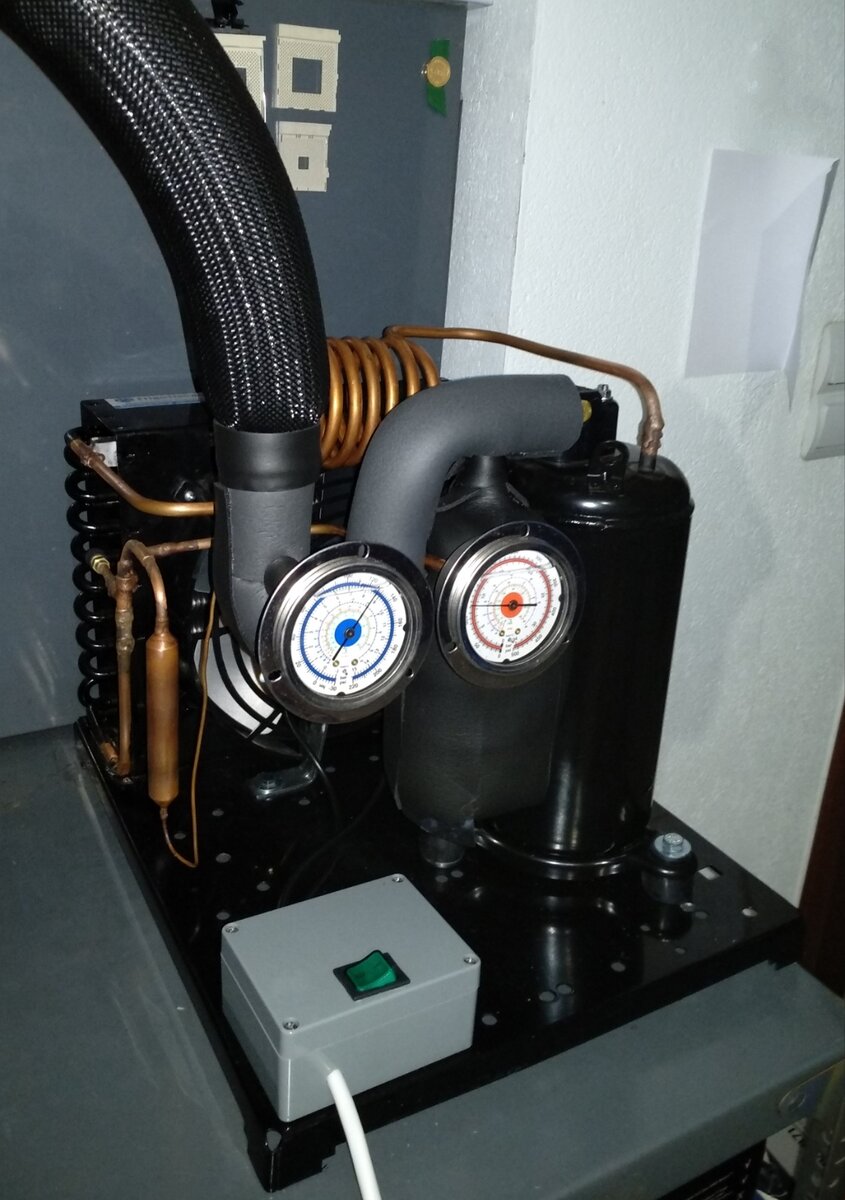

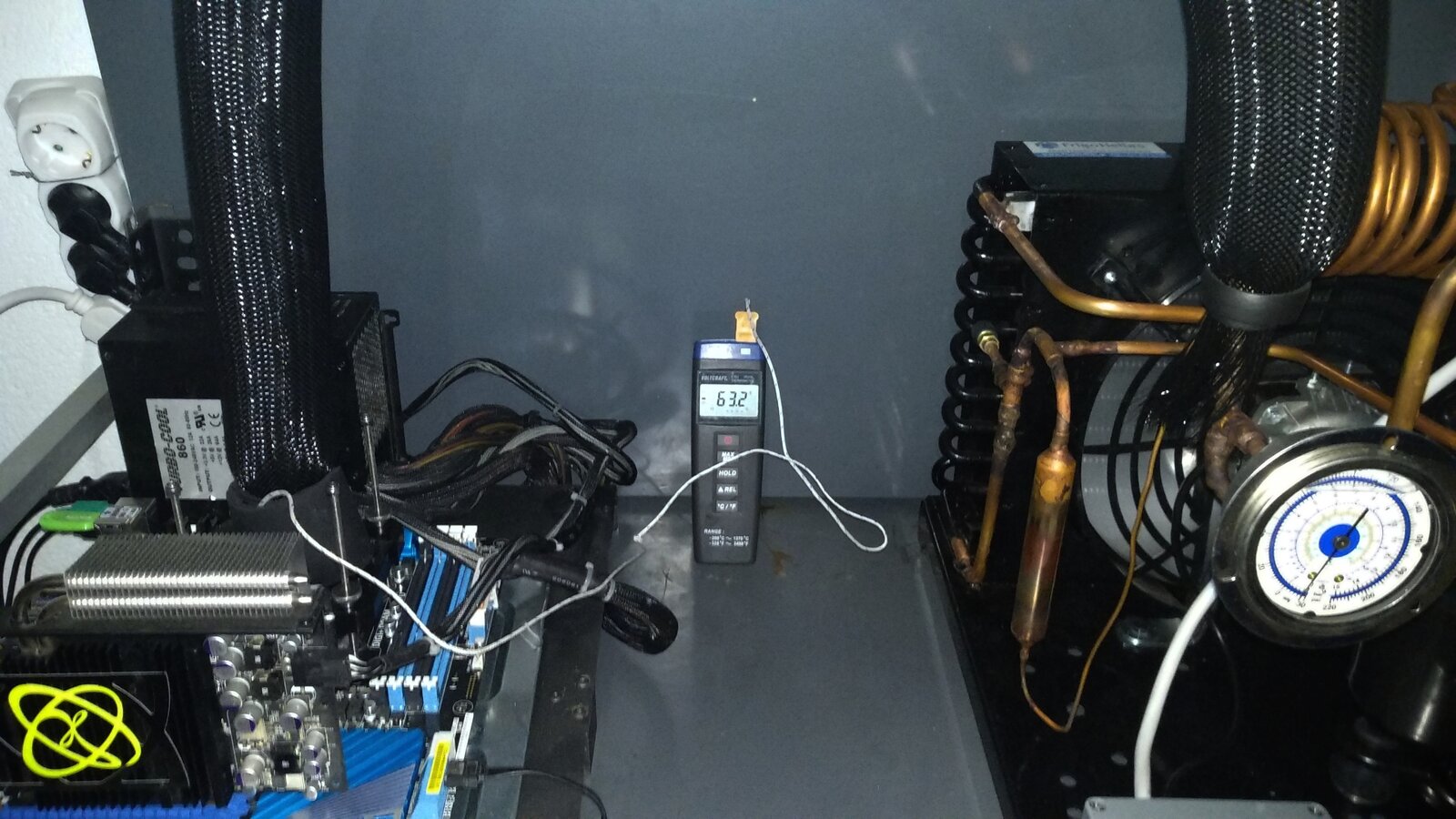

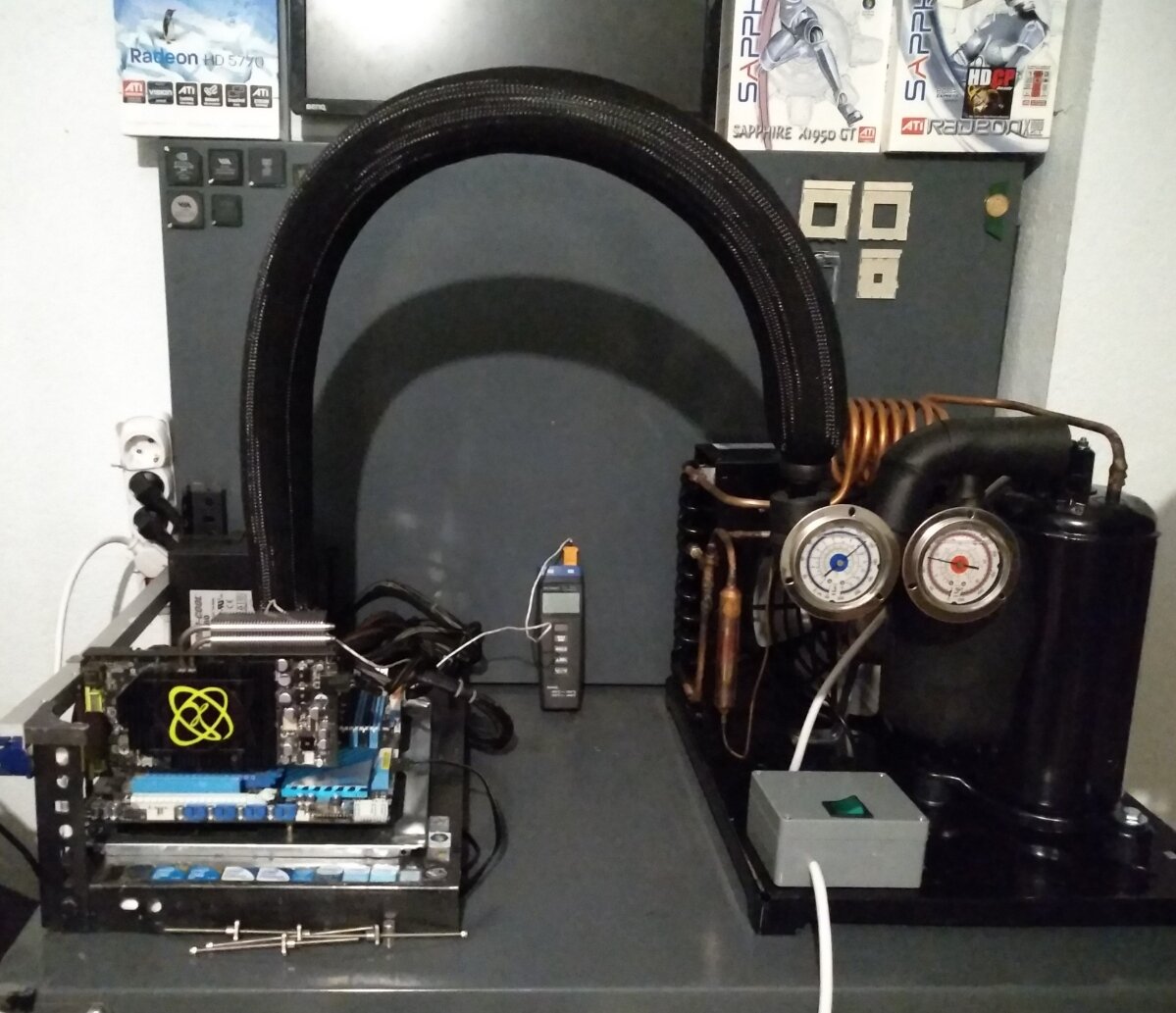

Επιτελους ετοιμο!

Up and running

Από επιδόσεις κατεβάζει  -65C χωρίς φορτίο

Με τον i7 3930k @ 5.25GHz 1.6v 6c/12t idle -58C / load -52C



Επεξ/σία 19 Νοεμβρίου 2020 από obijuan1983

[obijuan1983]

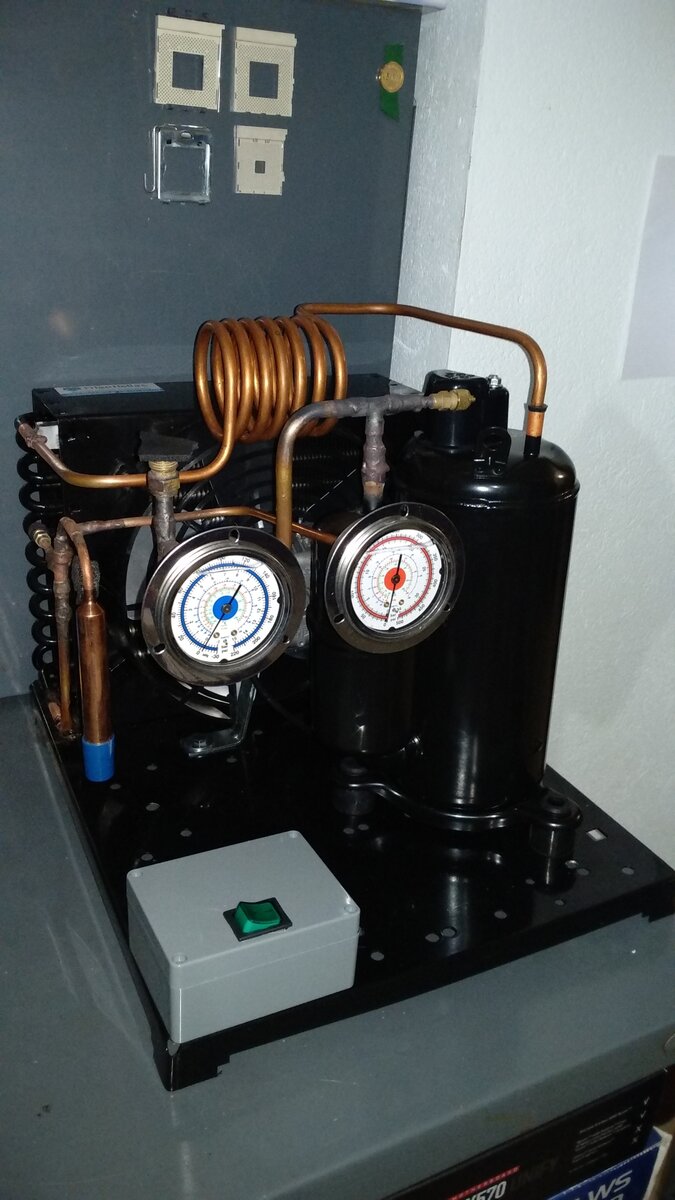

Αισθητικές παρεμβάσεις σε μονωση

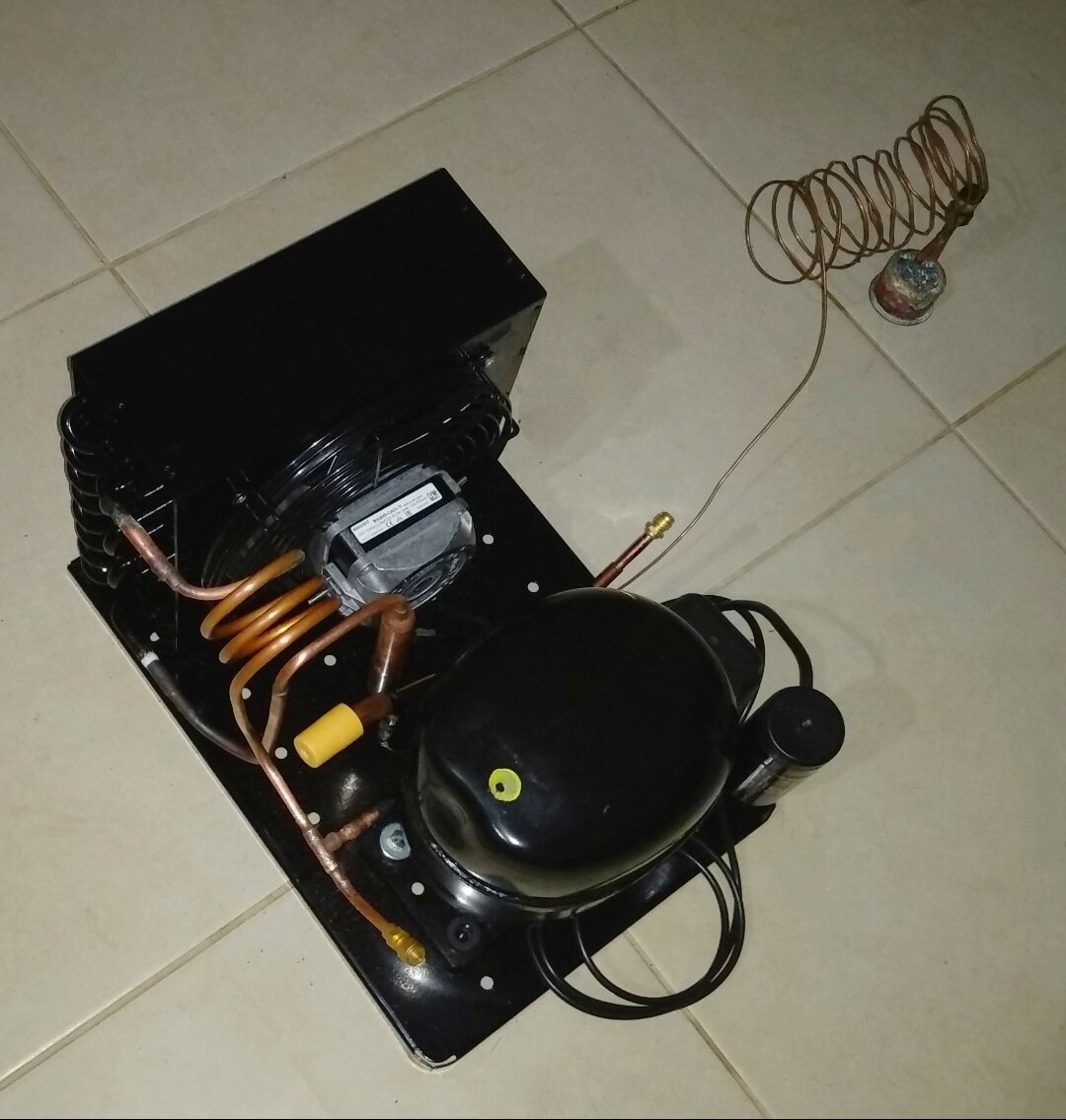

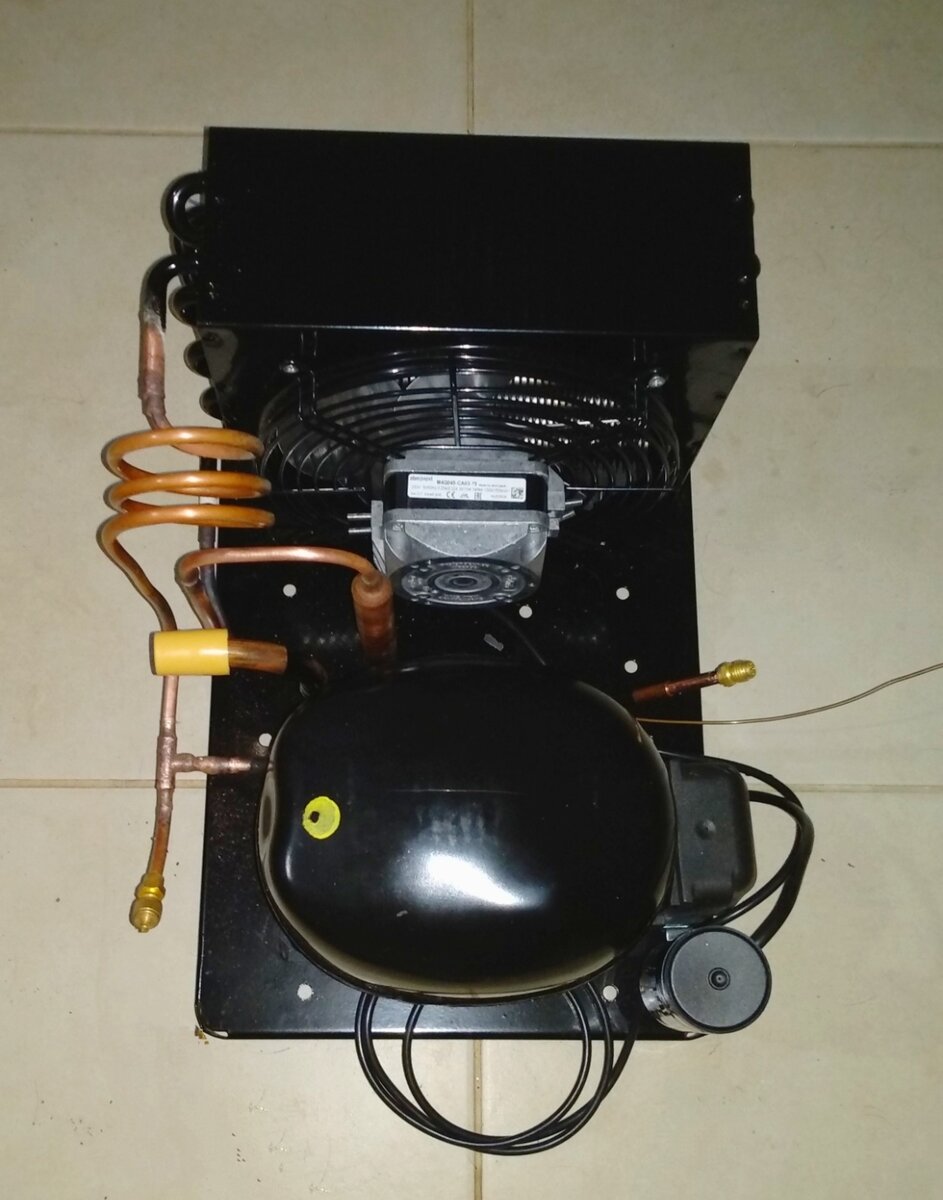

Σχεδόν ετοιμο και το Aspera 3/8hp Gpu Single Stage

Επεξ/σία 24 Νοεμβρίου 2020 από obijuan1983

[obijuan1983]

Mερικα στοιχεία επίδοσης του 12k btu Rotary CPU SS:

- i7 3930k (350Watt) @ 5.35GHz @ 1.69v in x265 4k
@ idle -57.0C / load -47.0C

- Sempron 150 (125Watt) @ 4.55GHz@ 1.7v in Spi32M
@ idle -60.5C / load  -58.5C

Πλέον διαμόρφωσα τον χώρο για παράλληλη χρήση μαζί με το 3/8hp GPU SS

Επεξ/σία 25 Νοεμβρίου 2020 από obijuan1983

[obijuan1983]

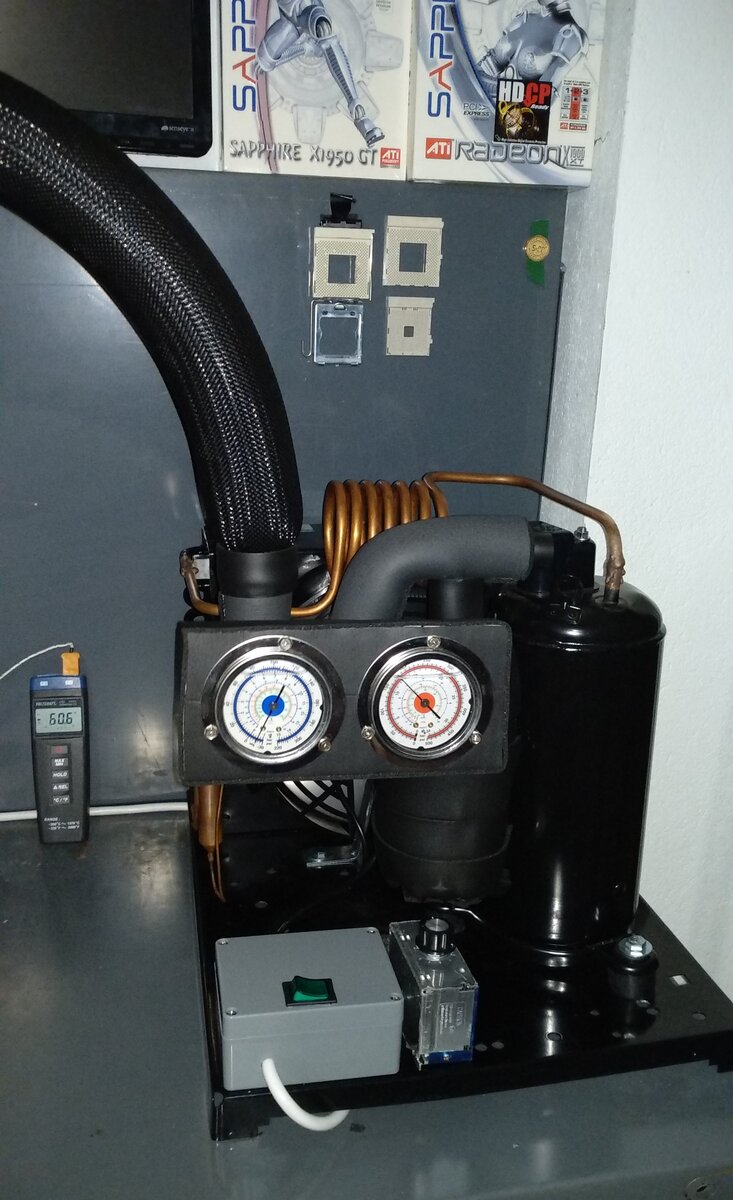

Προσθήκη ρυθμιστή ανεμιστήρα 220ν

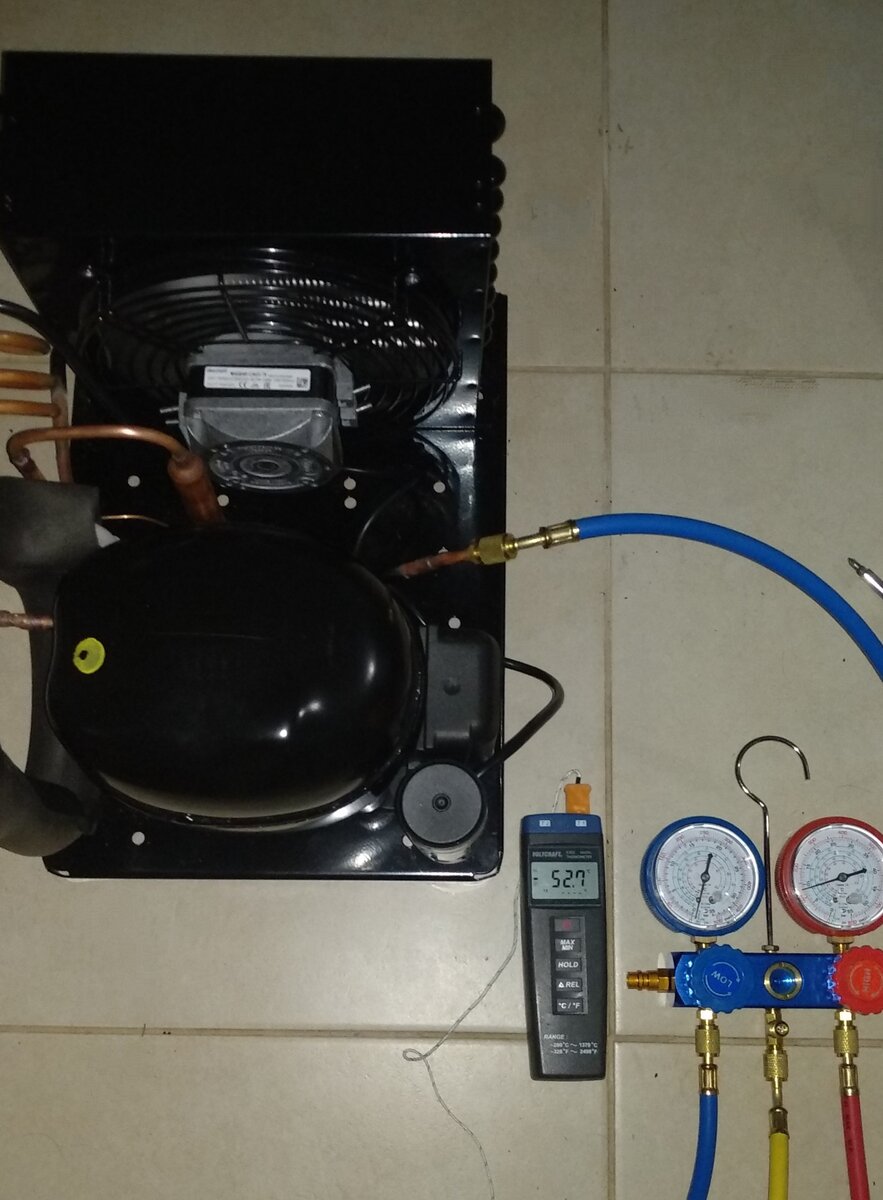

Έτοιμο και το μικρό





Επεξ/σία 28 Νοεμβρίου 2020 από obijuan1983
