Μία ασφάλεια στον πίνακα πχ 16Α σημαίνει ότι μπορεί να λειτουργήσει πολλές συσκευές ταυτόχρονα με σύνολο 16Α ή μέχρι 16Α την κάθε μία; Επίσης αν μια συσκευή χρειάζεται 16Α πρέπει να τροφοδοτείται από ασφάλεια μέχρι 16Α ή από ασφάλεια μεγαλύτερη των 16Α.

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
49 λεπτά πριν, Son^Goku είπε

Μία ασφάλεια στον πίνακα πχ 16Α σημαίνει ότι μπορεί να λειτουργήσει πολλές συσκευές ταυτόχρονα με σύνολο 16Α ή μέχρι 16Α την κάθε μία; Επίσης αν μια συσκευή χρειάζεται 16Α πρέπει να τροφοδοτείται από ασφάλεια μέχρι 16Α ή από ασφάλεια μεγαλύτερη των 16Α.

Αυτό που προστατεύει η κάθε ασφάλεια δεν είναι οι συσκευές που βάζεις πάνω αλλά τα καλώδια της συγκεκριμένης γραμμής από το να λιώσουν και να πάρουν φωτιά.

Δηλαδή η ασφάλεια που θα μπει στον πίνακα είναι εξαρτημένη από την διατομή των καλωδίων.





  • Like 3
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Για να συνδέσεις μία συσκευή που τραβάει 16 Α χρειάζεσαι ασφάλεια στα 20 Α και το ανάλογο καλώδιο 4mm^2.

Είναι εντελώς οριακό να βάλεις 16 άρα ασφάλεια και 2,5mm^2 καλώδιο.

Όπως ήδη έχει γραφτεί , η ασφάλεια προστατεύει την γραμμμή από υπερφόρτωση ( που οδηγεί σε λιώσιμο ή και φωτιά) και όχι την συσκευή.

  • Thanks 1
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Σας ευχαριστώ πολύ για τις γνώσεις σας. Άρα για παράδειγμα μια 16αρα ασφαλεία με τα σωστά καλώδια και τη σωστή μελέτη για πχ έχει 5 λάμπες που τροφοδοτεί. Αυτό σημαίνει ότι αν ανάψουμε και τις 5 δεν θα ξεπεράσουν τα 16Α σε σύνολο.

Ένα ρελέ ισχύος 16Α και ένα 20Α σημαίνει ότι χρειάζεται 16Α και 20Α αντίστοιχα στην είσοδο του και στην εντολή του; Ή χρειάζεται κάτι άλλο σαν εντολή;

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
51 λεπτά πριν, Son^Goku είπε

Σας ευχαριστώ πολύ για τις γνώσεις σας. Άρα για παράδειγμα μια 16αρα ασφαλεία με τα σωστά καλώδια και τη σωστή μελέτη για πχ έχει 5 λάμπες που τροφοδοτεί. Αυτό σημαίνει ότι αν ανάψουμε και τις 5 δεν θα ξεπεράσουν τα 16Α σε σύνολο.

Ένα ρελέ ισχύος 16Α και ένα 20Α σημαίνει ότι χρειάζεται 16Α και 20Α αντίστοιχα στην είσοδο του και στην εντολή του; Ή χρειάζεται κάτι άλλο σαν εντολή;

Μην μπερδεύεσαι, 16A ασφάλεια σημαίνει ότι αν περάσουν μέσα από αυτή πάνω από 16 αμπέρ ρεύματος τότε η ασφάλεια θα διακόψει την παροχή ρεύματος (θα πέσει).



  • Like 1
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
1 λεπτό πριν, Joshua21 είπε

Μην μπερδεύεσαι, 16A ασφάλεια σημαίνει ότι αν περάσουν μέσα από αυτή πάνω από 16 αμπέρ ρεύματος τότε η ασφάλεια θα διακόψει την παροχή ρεύματος (θα πέσει).



Άρα το σύνολο σε αμπέρ των συσκευών που τροφοδοτεί είναι 16Α. Δε μπορεί να τροφοδοτήσει συσκευές 20Α

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Λοιπόν ανακεφαλαίωση. Watts=volts*amperes σωστά. Και μία συσκευή που χρειάζεται για παράδειγμα 1100 watt αλλά 110 volts δε μπορώ να την τροφοδοτησω από μια ασφάλεια 240v 16A. Αλλά μια συσκευή 720 watt 3A 240v μπορώ να την τροφοδοτησω από εκείνη; Νοούμενο ότι τα καλώδια έχουν την σωστή διάμετρο.

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
8 λεπτά πριν, Son^Goku είπε

Λοιπόν ανακεφαλαίωση. Watts=volts*amperes σωστά. Και μία συσκευή που χρειάζεται για παράδειγμα 1100 watt αλλά 110 volts δε μπορώ να την τροφοδοτησω από μια ασφάλεια 240v 16A. Αλλά μια συσκευή 720 watt 3A 240v μπορώ να την τροφοδοτησω από εκείνη; Νοούμενο ότι τα καλώδια έχουν την σωστή διάμετρο.

καμμια συσκευη που δουλευει με 110v δεν πρεπει να την τροφοδοτησεις με 220 .ειναι σαν να μου λες οτι παιρνω λαμπα αυτοκινητου των 12 volt και την βαζω στην πριζα του σπιτιου

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
30 λεπτά πριν, Son^Goku είπε

Λοιπόν ανακεφαλαίωση. Watts=volts*amperes σωστά.

Λάθος Watts=volts*amperes*συντελεστή ισχύος. Ο συντελεστής ισχύος είναι ίσος με 1 μόνο σε καθαρά ωμικό φορτίο, δηλαδή μία αντίσταση. Όποια συσκευή περιέχει πυκνωτές και πηνία έχει συντελεστή μικρότερο του 1.

Για παράδειγμα ένα τροφοδοτικό υπολογιστή 1000W με συντελεστή ισχύος cosΦ=0,7 θα τραβήξει στα 230V που είναι οι οικιακές παροχές στην Ελλάδα:

Ampere = 1000W/(230V * 0,7) = 6,2 και όχι 4.3 ampere.

Με λίγα λόγια όσο μικρύνει ο συντελεστής τόσα πιο πολλά ampere τραβά η συσκευή.

25 λεπτά πριν, georgiouu είπε

καμμια συσκευη που δουλευει με 110v δεν πρεπει να την τροφοδοτησεις με 220

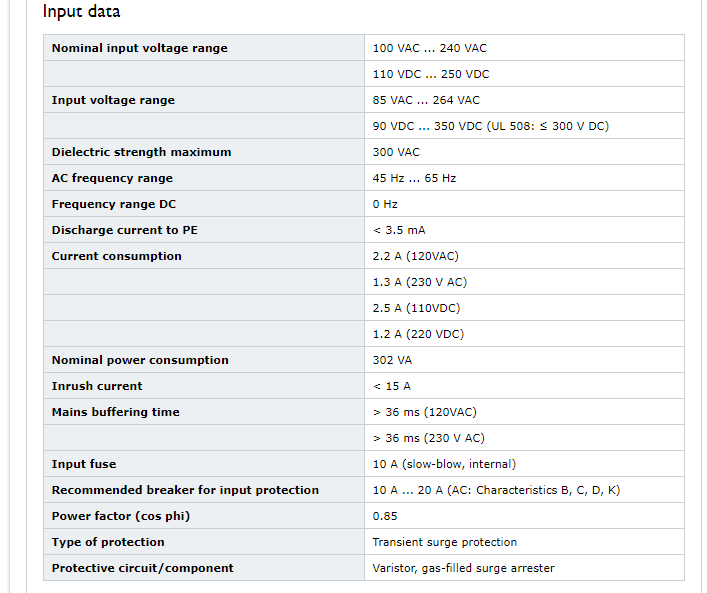

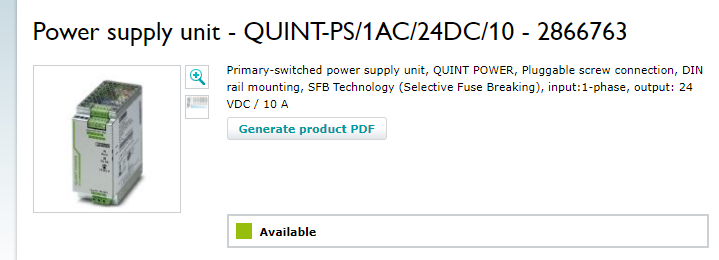

υπάρχουν συσκευές με επιλεκτική τροφοδοσία. πχ δες παρακάτω PHOENIX CONTACT | Power supply unit - QUINT-PS/1AC/24DC/10 - 2866763





Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
1 λεπτό πριν, DiPala είπε

Λ

υπάρχουν συσκευές με επιλεκτική τροφοδοσία. πχ δες παρακάτω PHOENIX CONTACT | Power supply unit - QUINT-PS/1AC/24DC/10 - 2866763





ναι το ξερω υπαρχουν παρα πολλες συσκευες δεχονται ευρος 100-220 (νομιζω και οι φορτιστες των κινητων;).Εγω αναφερομουν σε αυτες που αποκλειστικα ειναι για 110

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
4 ώρες πριν, Son^Goku είπε

Ένα ρελέ ισχύος 16Α και ένα 20Α σημαίνει ότι χρειάζεται 16Α και 20Α αντίστοιχα στην είσοδο του και στην εντολή του; Ή χρειάζεται κάτι άλλο σαν εντολή;

Ένα ρελέ ορίζεται από δύο βασικά πράγματα.

1. Τις "επαφές" του που ανοιγοκλείνουν για να περνάει ή να κόβουν το ρεύμα

2. Το πηνίο του στο οποίο δίνεται η εντολή για να ανοίξουν ή να κλείσουν οι "επαφές"

Αυτά τα δύο είναι τελείως ανεξάρτητα όσων αφορά τα ηλεκτρολογικά χαρακτηριστικά τους. Μπορεί να έχεις ένα ρελέ από του οποίου τις επαφές να περνά ρεύμα 50A 400V AC, και το πηνίο του να "οπλίζει" με απλά 24V DC.

Όσων αφορά το ερώτημά σου, "ένα ρελέ ισχύος 20Α" είναι ένα ρελέ του οποίου οι επαφές αντέχουν να ανοιγοκλείσουν για να περάσει ρεύμα μέχρι 20Α. Δεν φτάνει μόνο αυτό όμως για να το περιγράψει πλήρως.

  • Like 1
  • Thanks 1
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
1 ώρα πριν, Son^Goku είπε

Λοιπόν ανακεφαλαίωση. Watts=volts*amperes σωστά. Και μία συσκευή που χρειάζεται για παράδειγμα 1100 watt αλλά 110 volts δε μπορώ να την τροφοδοτησω από μια ασφάλεια 240v 16A. Αλλά μια συσκευή 720 watt 3A 240v μπορώ να την τροφοδοτησω από εκείνη; Νοούμενο ότι τα καλώδια έχουν την σωστή διάμετρο.

Ναι . Μια συσκευή 1100 Watt 110 Volts μπορείς να την τροφοδοτήσεις με μία ασφάλεια 240 V 16 Α.

Μπορείς να την τροφοδοτήσεις και με μία ασφάλεια 5000 Volt 16Α.

Αρκεί η παροχη σου να μην υπερβαίνει τα 110Volt.



  • Like 1
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
6 ώρες πριν, Vasileios-gr είπε

Για να συνδέσεις μία συσκευή που τραβάει 16 Α χρειάζεσαι ασφάλεια στα 20 Α και το ανάλογο καλώδιο 4mm^2.

Είναι εντελώς οριακό να βάλεις 16 άρα ασφάλεια και 2,5mm^2 καλώδιο.

Όπως ήδη έχει γραφτεί , η ασφάλεια προστατεύει την γραμμμή από υπερφόρτωση ( που οδηγεί σε λιώσιμο ή και φωτιά) και όχι την συσκευή.

Για 16Α το 2.5αρι είναι αρκετό, το 4αρι είναι υπερβολή.

Για την ασφάλεια και το πότε θα πέσει εξαρτάται αν μιλαμε για τηξεως για μικροαυτοματο και από την καμπυλη του μικροαυτοματου.

Μικροαυτοματος των 16Α ειναι μια χαρά εφόσον μιλάμε για μεμονωμένη γραμμή και όχι για πολλά φορτία πέραν από το συγκεκριμένο.

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

Για 16 Ampere πραγματική κατανάλωση δεν μπορούμε να βάλουμε 16αρα ασφάλεια. Διότι θα πέφτει ταχτικα. Έστω και αν η καμπύλη του θέλει μισή ώρα για να πέσει.

Θα αναγκαστούμε να βάλουμε 20Α. Η 20 Α ασφάλεια όμως δεν μπορεί να προστατέψει 2.5 αρι καλώδιο.



Επεξ/σία από Vasileios-gr
