M audio prokeys sono 61 digital piano midi keyboard hybrid device modification

[russianpa50]

Μόλις τώρα, Pstathece είπε

Δε τις είδα ακόμα τις φωτό. Σόρρυ. Θα προσπαθήσω ως το βράδυ.

Μα δεν βιαζόμαστε πουθενά, άλλωστε δεν γίνονται έτσι , τα πρότζεκτ ειδικά ☺️☺️☺️☺️ άμα βιαστώ όλο και κάτι θα πάει λάθος και θα κάψω κάτι και θα πρέπει να το πετάξω η να το δώσω για ανταλλακτικά, Ε δεν αξίζει μετά .... Θέλει χρόνο , κόπο  γνώση...

[russianpa50]

Κατάφερα με κόλπο να τις μικρύνω, τις ανέβασα στο φέϊσμπουκ και τις κατέβασα και τις έκοψα, τις βελτίωσα με επεξεργασία φωτογραφιών, κι από 2μβ η κάθε μία πήγαν μερικά κβ

[Pstathece]

Η θεωρία λέει ότι αν την κόψεις έτσι:





θα γίνει η δουλειά. Αλλά δεν είμαι σίγουρος.

[russianpa50]

20 λεπτά πριν, Pstathece είπε

Η θεωρία λέει ότι αν την κόψεις έτσι:





θα γίνει η δουλειά. Αλλά δεν είμαι σίγουρος.

Κι εγώ αυτό έχω ακούσει κι έχω δει σε πολλές περιπτώσεις γιατί δεν πιάνει πάντα το να μεταφέρεις απλά το βύσμα με τα καλώδια αυτά το μαύρο πολύκλωνο που φαίνεται να είναι το ρεύμα 5β κόκκινο μαύρο γείωση κίτρινο και άσπρο σήματα από τα 4 πριν εσωτερικά του βύσματος του άσπρου USB b female και το πράσινο δεν ξέρω τι είναι αλλά έχω πολύμετρο ψηφιακό

Όσο για τα τσιπάκια και τους τρανζίστορες νομίζω ότι δεν έχουν να κάνουν με τη θύρα αλλά με τις εισόδους και εξόδους και καθαρισμό του σήματος του ήχου από τα περιφερειακά, μικρόφωνο πεντάλ άλλο όργανο είσοδο κλπ , από ότι ξέρω το midi controller interface είναι ground data- data+ vcc 5v

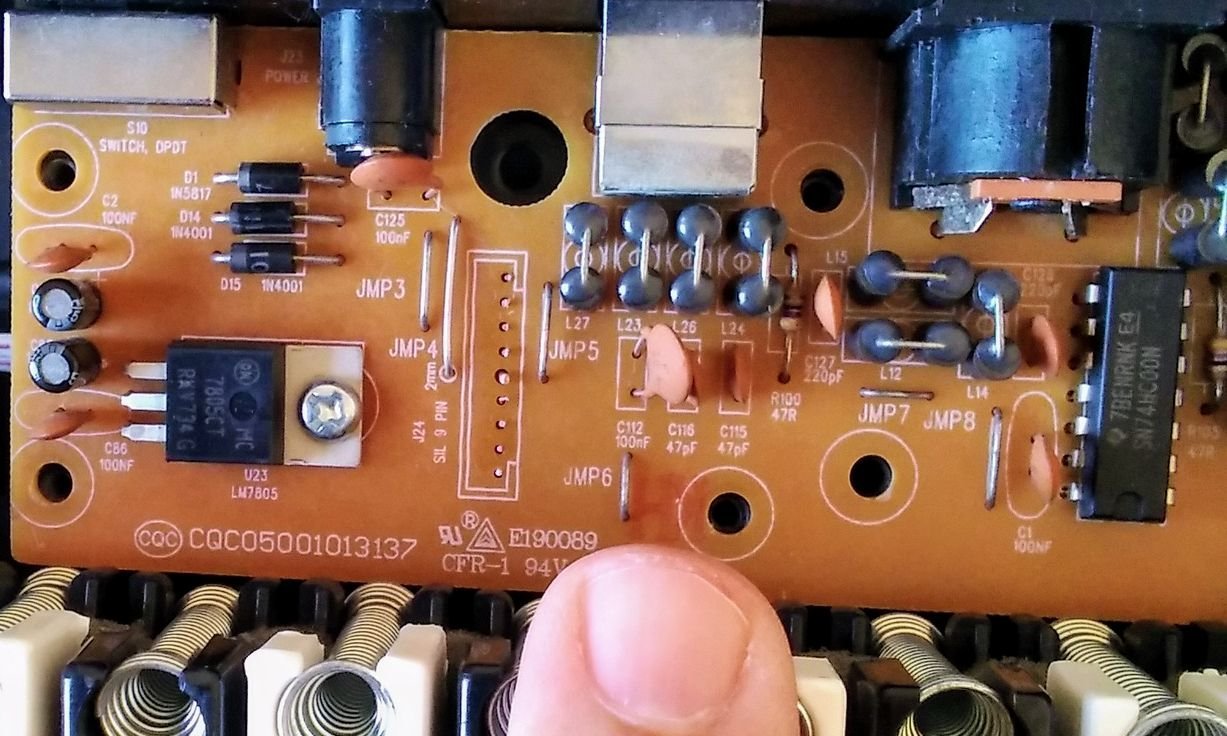

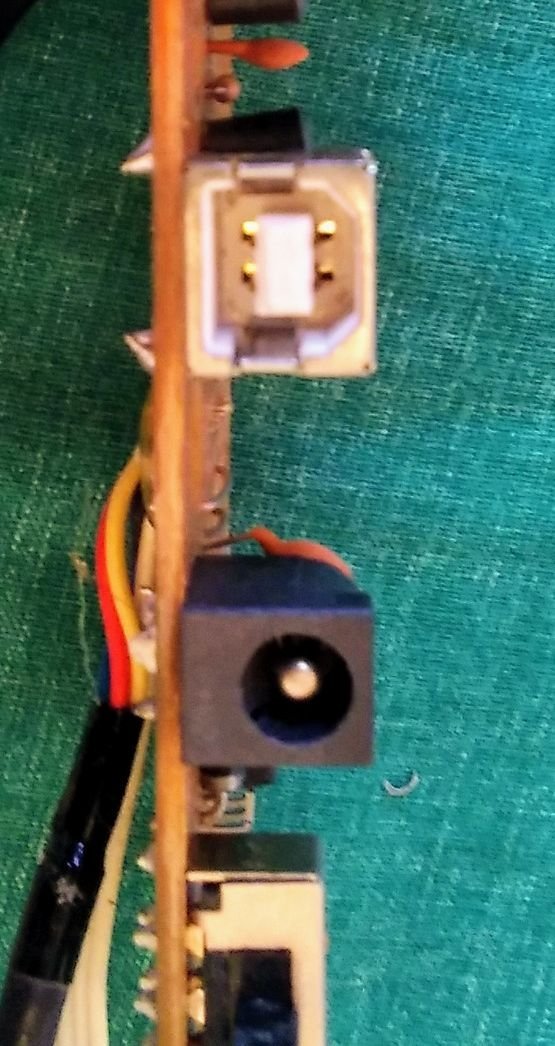

Άλλωστε,  να , δείχνει τι ακριβώς έχει πίσω του κι όχι μόνο από κάτω του το βύσμα αυτό ...

Επεξ/σία 16 Ιουνίου από russianpa50

[Pstathece]

Σωστός. Βασικά άποψη μου είναι να βάλεις το πολύμετρο στο beeper και να ψάξεις ένα ένα που πάνε τα βύσματα από την μέσα πλευρά του USB-B ως την πλακέτα, και αν συνεχίζουν μετά.

[russianpa50]

1 ώρα πριν, Pstathece είπε

Σωστός. Βασικά άποψη μου είναι να βάλεις το πολύμετρο στο beeper και να ψάξεις ένα ένα που πάνε τα βύσματα από την μέσα πλευρά του USB-B ως την πλακέτα, και αν συνεχίζουν μετά.

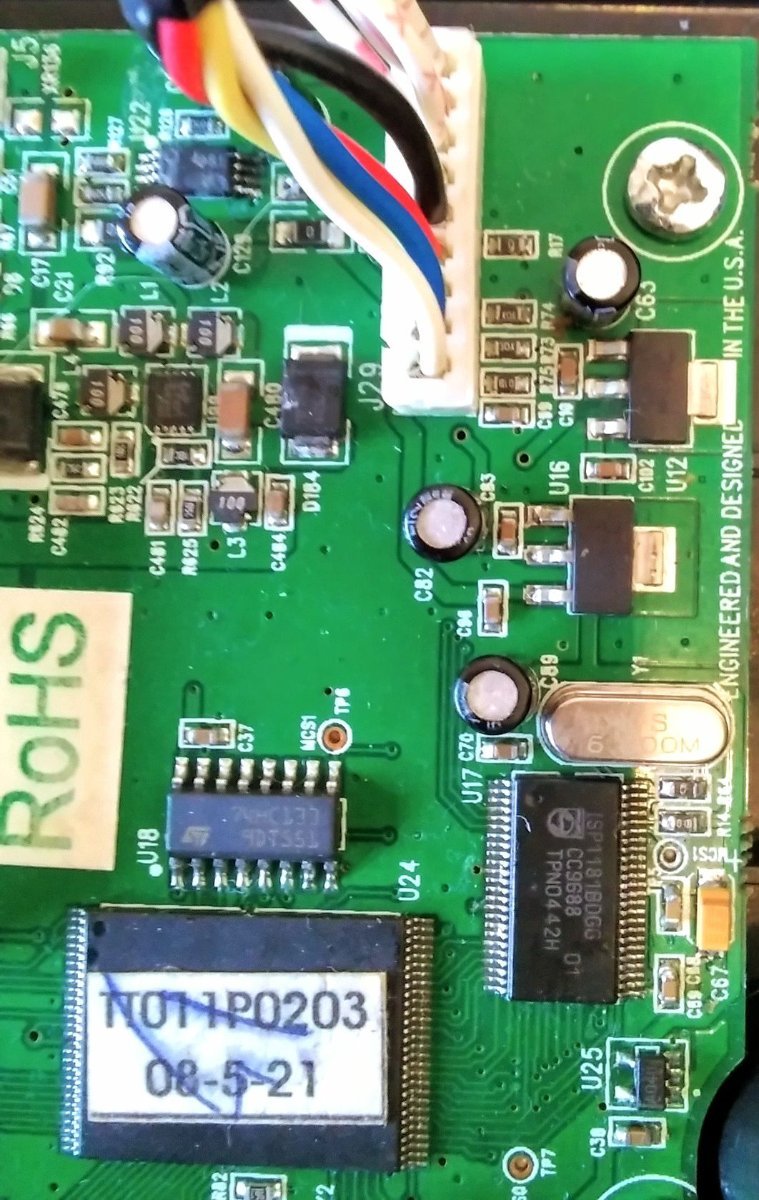

Ε ναι , αύριο έχει πολύ σημαντικό βήμα , που θα καθορίσει την τύχη του πρότζεκτ και του οργάνου. Πολύμετρο , δευτερεύουσα πλακέτα με το βύσμα και τον κονέκτορα της ... Έρευνα με multimeter continuity test αναγνώριση κάθε USB b female port pin και onboard copper traces μέχρι τον κονέκτορα αυτόν με τα πολύχρωμα πολύκλωνα που συνδέεται μετά στην μητρική πλακέτα την πράσινη με τον άσπρο κονέκτορα , λογικά δεν θα συνδεθούν τα άσπρα καλώδια σημάτων ήχου διότι είναι άσχετα

[russianpa50]

https://we.tl/t-NSCr7NBpnk



Ξύπνησα , πήρα το ντρέμελ και το έκοψα , αφού το χιλιομέτρησα , λοιπόν το μαύρο γείωση το κόκκινο ρεύμα 5β το άσπρο διακόπτης ( που δεν θα δουλέψει πια γιατί δεν χρειάζεται διακόπτη αφού ήταν αλλού πιο δίπλα) το κίτρινο και μπλε είναι δεδομένα+ - σήματα ... Το λινκ είναι από το κομμένο βύσμα και ξεκολλημένη η κόλλα θερμοσιλικόνης, για να σιγουρευτώ ότι δεν κάνω καμιά γκάφα

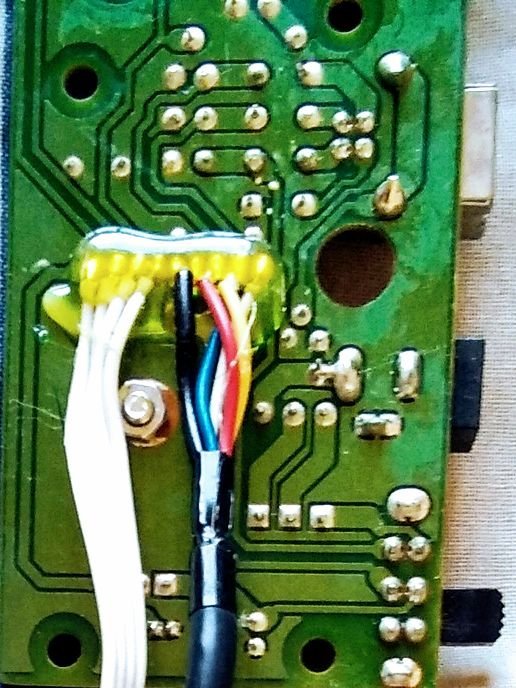

Τα άσπρα καλώδια σημάτων ήχου τα έκοψα με τον νυχοκόπτη ακριβώς στη ρίζα τους δίπλα ακριβώς από τα χρωματιστά του USB b female κονέκτορα

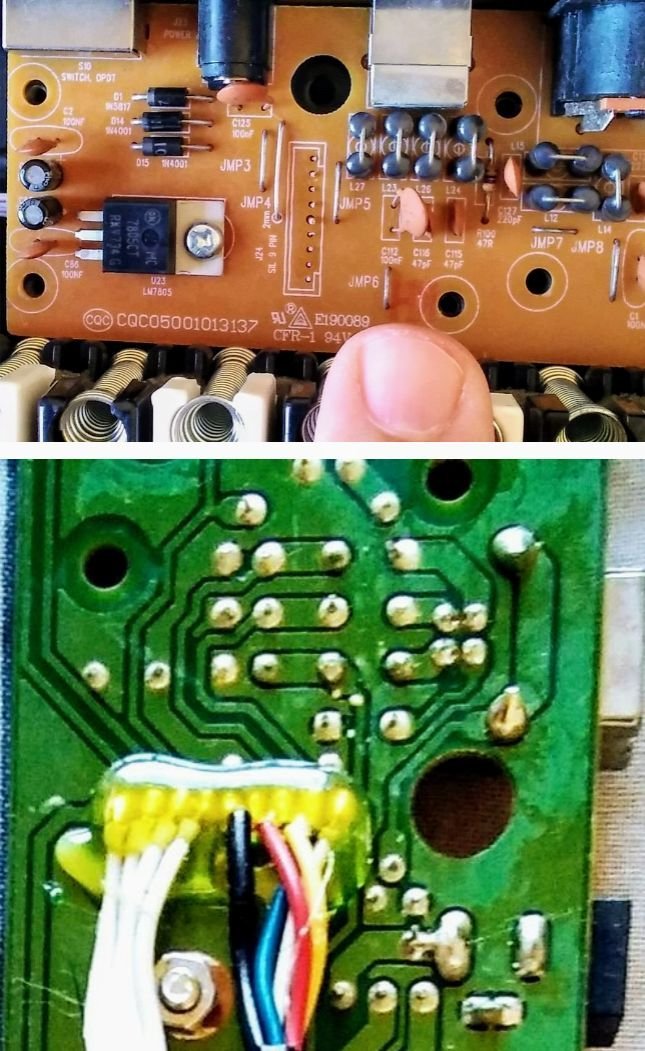

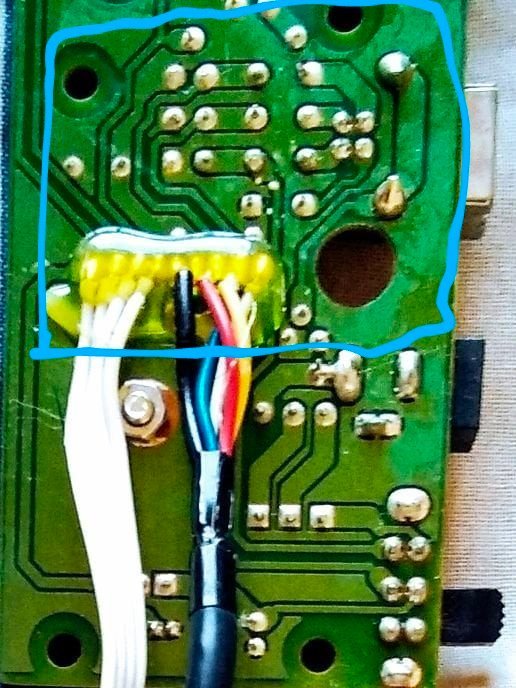

Όσο για το που πάνε οι χαλκοδιάδρομοι της πλακέτας,  από πίσω , πάνε μόνο στον κονέκτορα και μάλιστα στον μισό , μόνο στα μπλε κίτρινο κόκκινο μαύρο, οι 4 πολύ κοντινές σε σχήμα τετράγωνο τελείες είναι ....

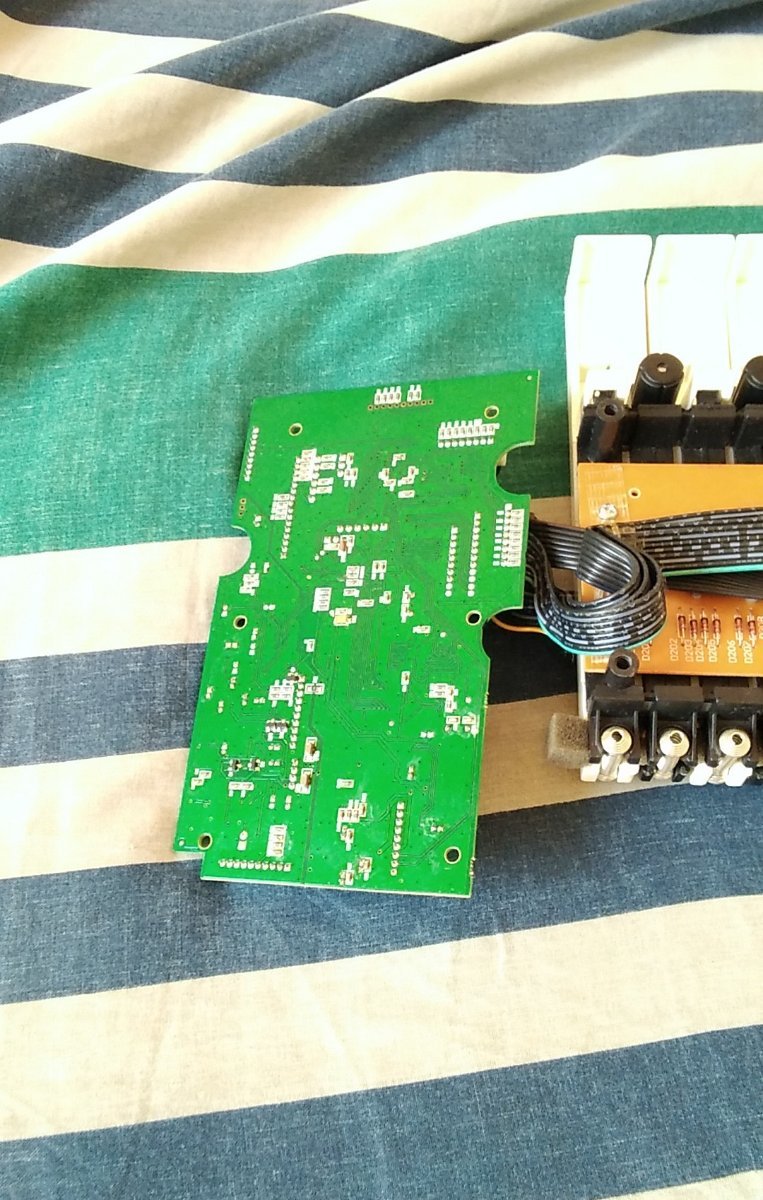

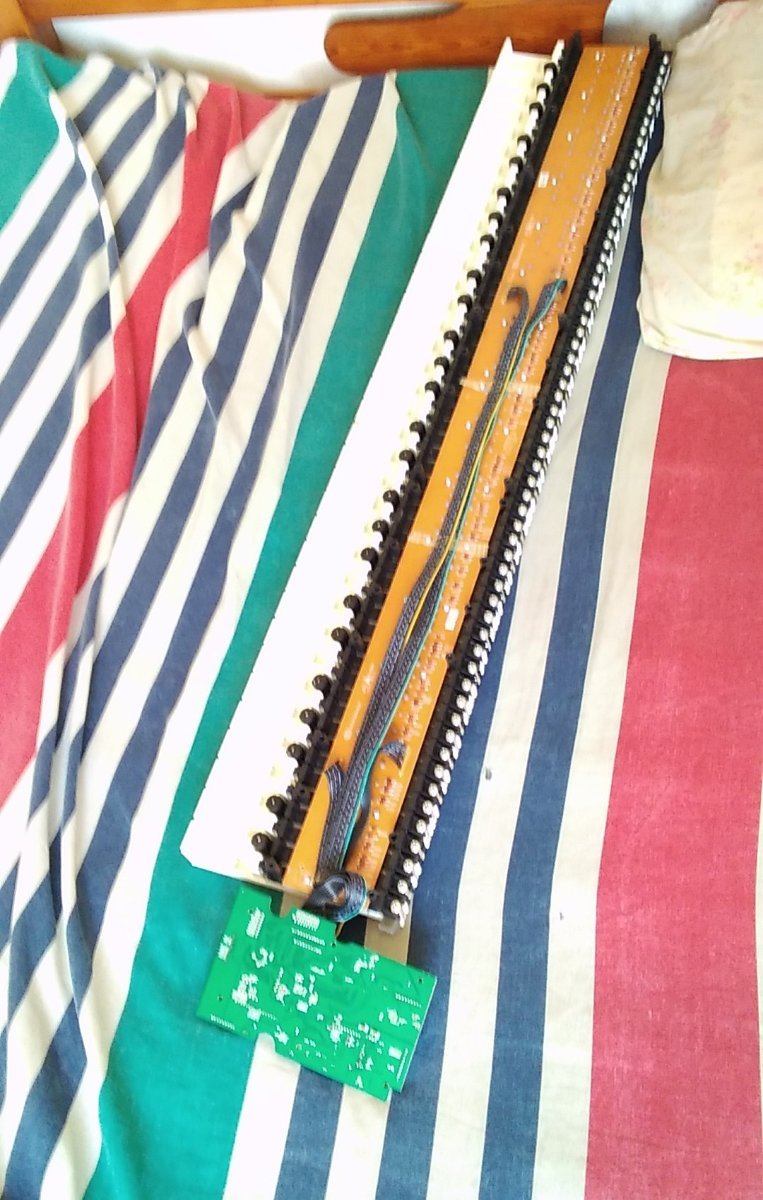

Τώρα μένει να δω πως θα κόψω τα αχρείαστα πλαστικά από την βάση τριγύρω του πληκτρολογίου πιάνου για να αφήσω μόνο από κάτω εκεί που βιώνει το σύστημα πλήκτρων και αριστερά η μητρική πλακέτα η πράσινη όπου θα μπει και το βύσμα που μόλις μεταφέραμε

[Pstathece]

Ωραίοςςς. Το σύνδεσες όλα οκ? Λειτουργεί κανονικά?

[russianpa50]

Όχι ακόμα, θα δοκιμαστεί βέβαια, να δούμε αν είναι όπως πριν με το κινητό με το τάμπλετ με το λάπτοπ και υπολογιστή... Αυτό εν τω μεταξύ έχει είσοδο για 9β από μετασχηματιστή και αν δεν θες και δεν έχεις , δουλεύει με το USB b φέρνει ρεύμα από τα 2 από τα 4 πιν, το κόκκινο ρεύμα 5β και μαύρο γείωση... Είναι λέει 750ma και γι'αυτό και μπορεί και δουλεύει ακόμα και με USB OTG σε μικρές συσκευές τάμπλετ και κινητά

[Pstathece]



Καλή φάση!!

[russianpa50]

Και τώρα η αφαίρεση των πλαστικών και η κοπή αυτών σε σημεία περιμετρικά της βάσης του πληκτρολογίου πιάνου, κι αύριο λογικά η οπή για την πλακέτα με το βύσμα USB b female γιατί έκανα και μετακίνηση των καλωδίων ήχου σημάτων των ακουστικών κάτω αριστερά, αυτό το διπλό βύσμα 6,2 με την καφέ πλακέτα

[lector]

Ενδιαφερον θεμα. Αναρωτιεμαι το εξης, υπαρχει περιπτωση να κανει καποιου τυπου POST οταν το βαλεις μπρος, και επειδη θα λειπουν κομματια, να μπει σε κατασταση σφαλματος;

ΥΓ. Αν ειναι να το χρησιμοποιησεις για midi controller, την εξοδο line τι τη θες;

[Pstathece]

7 λεπτά πριν, russianpa50 είπε

Και τώρα η αφαίρεση των πλαστικών και η κοπή αυτών σε σημεία περιμετρικά της βάσης του πληκτρολογίου πιάνου, κι αύριο λογικά η οπή για την πλακέτα με το βύσμα USB b female γιατί έκανα και μετακίνηση των καλωδίων ήχου σημάτων των ακουστικών κάτω αριστερά, αυτό το διπλό βύσμα 6,2 με την καφέ πλακέτα

Ωραίοςςς. Βάλτο πάνω στο τάμπλετ (ή γενικά συσκευή που χρησιμοποιούσες) να δούμε ότι λειτουργεί κιόλας please.. 🙃🙂

[russianpa50]

29 λεπτά πριν, lector είπε

Ενδιαφερον θεμα. Αναρωτιεμαι το εξης, υπαρχει περιπτωση να κανει καποιου τυπου POST οταν το βαλεις μπρος, και επειδη θα λειπουν κομματια, να μπει σε κατασταση σφαλματος;

ΥΓ. Αν ειναι να το χρησιμοποιησεις για midi controller, την εξοδο line τι τη θες;

Έλα ντε, δεν ξέρω αν και πως θα λειτουργήσει, πάντως δεν κόψαμε τίποτα που δεν έπρεπε, έγινε μελέτη καιρό τώρα, απλά έμπλεξα με το βύσμα USB b female port για το midi οπότε ναι ...αν δεν δουλέψει το διπλό βύσμα για την έξοδο του ήχου τότε κατάργηση, θα γίνει δοκιμή μόλις τελειώσω, και θα βγάλω βίντεο και φωτογραφίες

24 λεπτά πριν, Pstathece είπε

Ωραίοςςς. Βάλτο πάνω στο τάμπλετ (ή γενικά συσκευή που χρησιμοποιούσες) να δούμε ότι λειτουργεί κιόλας please.. 🙃🙂

Ναι , μόλις τελειώσω θα το δοκιμάσω και θα βγάλω φωτογραφίες και βίντεο

[Pstathece]

Ωραίος ναι! Βγάλε, ανέβασε στο drive ή WeTransfer και είσαι κομπλές.
