RTX 4090 υψηλό hotspot: διπλωμένο thermal pad VRAM και άνιση επαφή ψύκτρας

[carib]

Περιστατικό από το εργαστήριο μας σε RTX 4090 (Gigabyte GeForce RTX 4090 Gaming OC). Μεταχειρισμένη κάρτα, σε χρήση για πάνω από δύο χρόνια και χωρίς προηγούμενο άνοιγμα. Ο ιδιοκτήτης την έφερε μετά τη λήξη της εγγύησης λόγω επίμονου υψηλού hotspot.

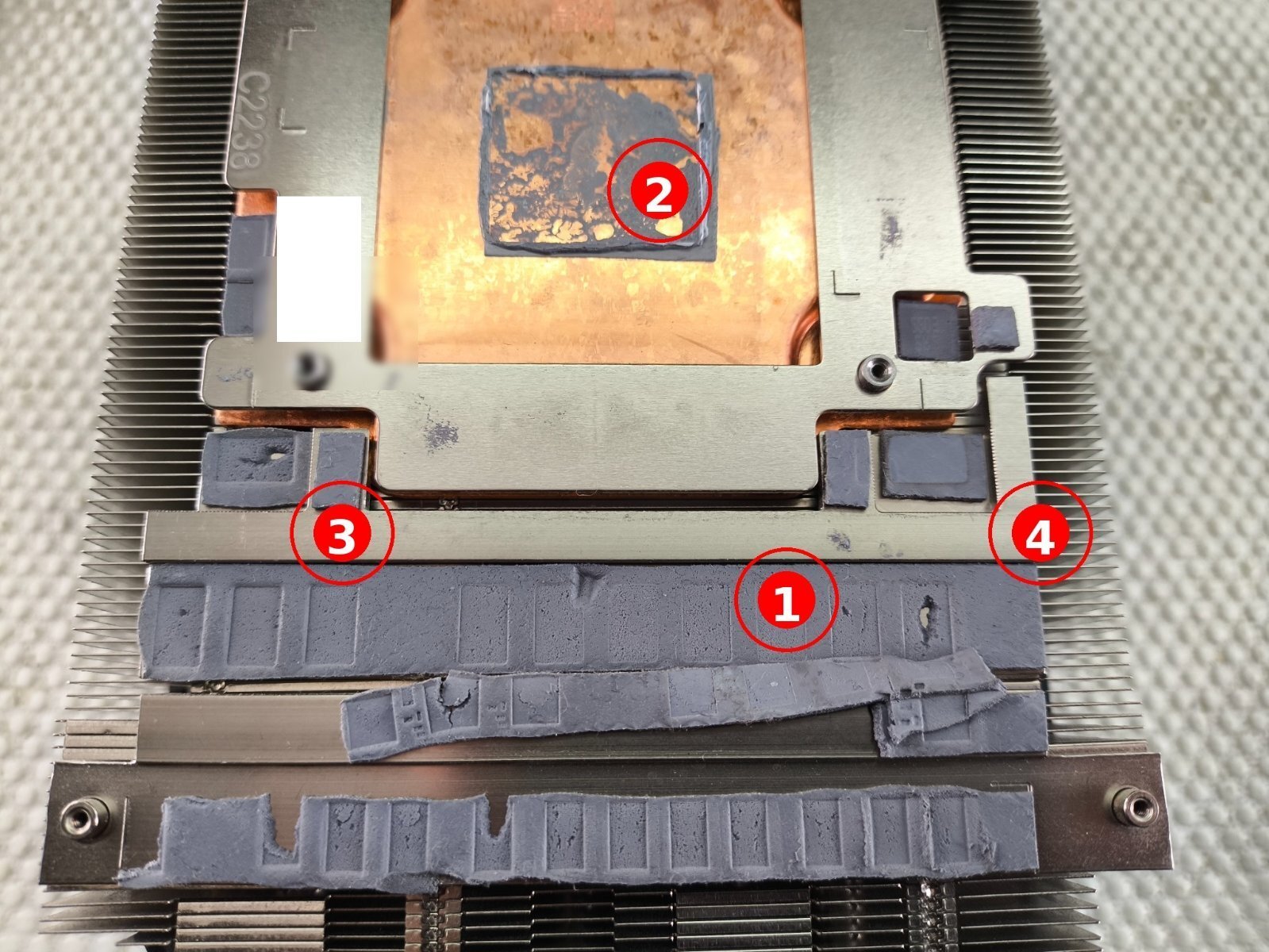

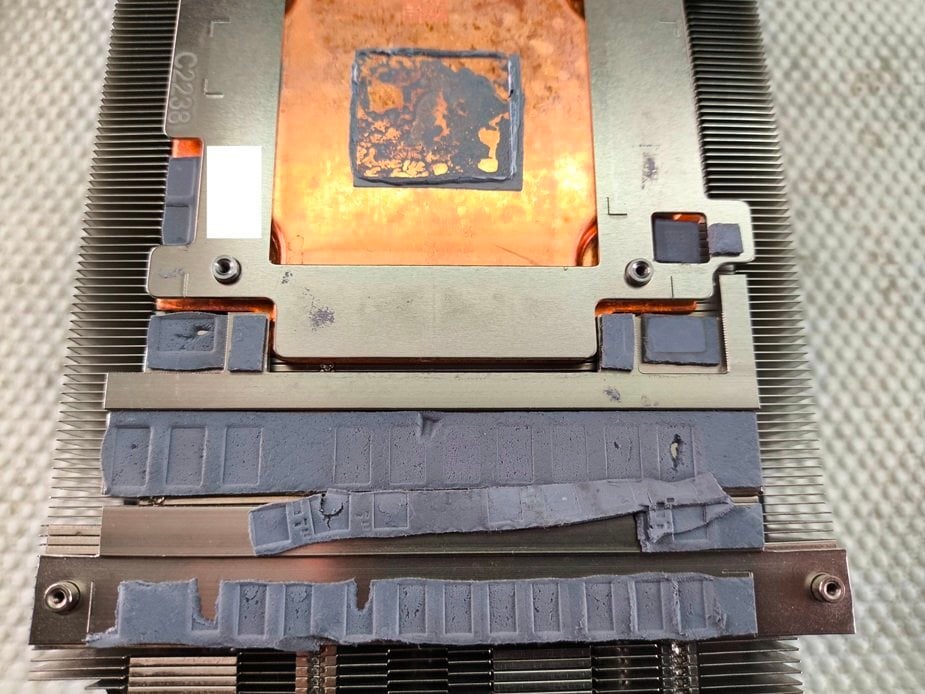

Στο λύσιμο βρέθηκε διπλωμένο thermal pad στη μνήμη που αλλοίωσε το συνολικό ύψος της διεπαφής και «έγυρε» ελαφρά την ψύκτρα. Στη φωτογραφία φαίνονται:

1. Το διπλωμένο VRAM pad στο μακρόστενο τμήμα, που λειτουργεί σαν αποστάτης και ανασηκώνει λίγο τη δεξιά πλευρά.
2. Ανισομερές αποτύπωμα της θερμοαγώγιμης πάστας πάνω στον χαλκό του πυρήνα, ένδειξη άνισης πίεσης.
3. Εντονότερα αποτυπώματα συμπίεσης στα αριστερά.
4. Αχνότερα αποτυπώματα στα δεξιά, όπου η ψύκτρα είχε ανασηκωθεί.

Με αυτή την κλίση κάποια εξαρτήματα στη δεξιά ζώνη δεν καλύπτονταν σωστά από pad και δούλευαν για μεγάλο διάστημα σε υψηλή, μη μετρήσιμη θερμοκρασία, με αυξημένη πιθανότητα πρόωρης αστοχίας. Αν είχε χρησιμοποιηθεί thermal putty εξαρχής στη συναρμολόγηση από τον κατασκευαστή, η περίσσεια ποσότητα θα είχε εκτονωθεί στο πλάι αντί να ανασηκώσει την ψύκτρα και το συγκεκριμένο σενάριο θα ήταν πολύ λιγότερο πιθανό.

Συστάσεις:
– Αν δεν είστε βέβαιοι για το ακριβές πάχος των thermal pads του συγκεκριμένου PCB, τα λεπτότερα θα οδηγήσουν σε ανεπαρκή ψύξη γειτονικών εξαρτημάτων, ενώ ακόμη και ελάχιστα πιο παχιά μπορούν να προκαλέσουν αντίστοιχο αποτέλεσμα με εδώ (ανασήκωση/κλίση της ψύκτρας). Εξετάστε τη χρήση thermal putty υψηλής θερμικής αγωγιμότητας που «γεμίζει» ανοχές και εκτονώνεται πλευρικά χωρίς να αλλάζει το επίπεδο επαφής.
– Συναρμολόγηση με σταυρωτή ροπή και έλεγχος ομοιομορφίας πάστας και αποτυπωμάτων μετά από έναν θερμικό κύκλο.

Για όσους πειραματίζονται με overclocking: με αυτή την άνιση επαφή, αύξηση power limit/voltage ή clocks πριν διορθωθεί η διεπαφή θα εκτόξευε το hotspot, θα έφερνε απότομο throttling και θα πίεζε VRM και μνήμη σε σημείο αστάθειας ή βλάβης.

Έγινε repaste/αντικατάσταση υλικών με προϊόντα που κατασκευάζουμε εμείς και είδαμε σημαντικές βελτιώσεις. Σύντομα θα ανεβάσουμε σχετικό βίντεο με τη διαδικασία.
