Akira_mpx

Dvi-I και Dvi-D

Προτεινόμενες αναρτήσεις

εχω μια καρτα γραφικων την nvidia fx 5500 η οποια εχει εξοδο vga kai dvi-d

και θελω να συνδεσω δευτερη οθονη στο pc μου....αλλα αυτο που με δυσκολευει ειναι οτι δεν μπορω με τιποτα να βρω ανταπτορακι απο vga σε dvi-d



εχω ψαξει παντου και ολοι μου δειχνουν το ανταπτορακι που ειναι απο dvi-i se vga... και μεσα στο κουτι δεν ειχε δυστηχως!!!



Η διαφορα αναμεσα στα 2 ειναι οτι το dvi-i εχει 4 επιπλεον pin apo to dvi-d

βεβαια τα 4 αυτα πιν εχουν τρελη σημασια αφου αυτα ειναι το αναλογικο σημα!!

δηλ

http://upload.wikimedia.org/wikipedia/commons/f/fb/DVI_Connector_Types.svg



για περισοτερες πληροφοριες http://en.wikipedia.org/wiki/Dvi











Βεβαια η καρτα εχει και s-video εξοδο αλλα δυστηχως η τηλεοραση μου παιζει ασπρομαυρα!!



Ξερει κανεις που μπορω να βρω κατι τετοιο ωστε να βαλω και δευτευρη οθονη?η κατι αλλο που μπορω να κανω??

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Οχι καλε ολες το ιδιο DVI εχουν, δεν θες κατι εξειδικευμενο. :)

Δες αμα ταιριαζει στην υποδοχη....

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Δεν υπάρχει ανταπτοράκι από VGA σε DVI...για τον απλούστατο λόγο ότι το VGA είναι αναλογικό και χρειάζεται επεξεργασία για να γίνει ψηφιακό(DVI)..κάτι βεβαίως που δεν κάνει ένας απλός αντάπτορας...

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

οχι ρε φιλε δεν εχουν ολες το ιδιο το dvi-i ειναι και αναλογικο και ψηφιακο σημα ενω το dvi-d ειναι μονο ψηφιακο!!



κανε ενα κοπο και δες και δες την φοτο!!πρωτο link!!!

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Δεν εχω προγραμμα που να βλεπει αρχεια svg ''ρε φιλε''....

Και η απαντηση ειναι ακριβως του jumaru99...

Αφου ολες οι vga βγαζουν DVI ΕΝΟΣ ΕΙΔΟΥΣ τοτε γιατι να υπαρχει ανταπτορακι αλλου ειδους?

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Χωρίς πραγματικά να θέλω να έρθουμε σε αντιπαράθεση..

αυτό που ζητάς δεν υλοποιείται με έναν απλό αντάπτορα..

Χρειάζεται κάποιο παρεμβαλλόμενο κύκλωμα για την μετατροπή του σήματος

Σου παραθέτω κάποια link τα οποία σου δίνουν τη ζητούμενη λύση



http://www.datapro.net/techinfo/dvi_info.html

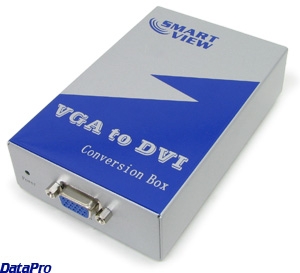

http://www.datapro.net/products/vga-to-dvi-d-analog-digital-convertor.html



http://www.gefen.com/kvm/product.jsp?prod_id=1310



Φιλικά :)


Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δεν εχω προγραμμα που να βλεπει αρχεια svg ''ρε φιλε''....

Και η απαντηση ειναι ακριβως του jumaru99...

Αφου ολες οι vga βγαζουν DVI ΕΝΟΣ ΕΙΔΟΥΣ τοτε γιατι να υπαρχει ανταπτορακι αλλου ειδους?





Χαλαρωσε ''καλε''

δες το δευτερο λινκ και θα καταλαβεις!!



Και αυτο που λες δεν ισχυει....γιατι εκτος απο την δικια μου την καρτα υπαρχουν και αλλες καρτες που εχουν εξοδο DVI-D για τον λογο οτι καποιες οθονες ακομα και καποιες τηλεορασεις εχουν DVI-D σημα!!

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Χωρίς πραγματικά να θέλω να έρθουμε σε αντιπαράθεση..

αυτό που ζητάς δεν υλοποιείται με έναν απλό αντάπτορα..

Χρειάζεται κάποιο παρεμβαλλόμενο κύκλωμα για την μετατροπή του σήματος

Σου παραθέτω κάποια link τα οποία σου δίνουν τη ζητούμενη λύση



Φιλικά :)



Jumaru σε ευχαριστω για τα λινκς....η απαντηση σου με καλυψε!!

αλλα ο μετατροπεας αυτο ειναι ακριβως και με συμφερει περισοτερο να παρω μια καινουργια καρτα γραφικων με DVI-Ι με 40 ε η σε αλλη περιπτωση μια καινουργια οθονη που να εχει εισοδο DVI-D με 200 κατι ε απο το να παρω τον μετατροπεα που κανει 279 $!!



Τωρα για οσους δεν ξερουν

Υπαρχουν 3 ειδη DVI(και εγω μεχρι προχθες δεν ηξερα οτι υπαρχουν 3 ειδη DVI) :



DVI-D (digital only) Ψηφιακο σημα

DVI-A (analog only) αναλογικο σημα

DVI-I (digital & analog) Αναλογικο και ψηφιακο σημα!!







Pin 1 TMDS Data 2- Digital red - (Link 1)

Pin 2 TMDS Data 2+ Digital red + (Link 1)

Pin 3 TMDS Data 2/4 shield

Pin 4 TMDS Data 4- Digital green - (Link 2)

Pin 5 TMDS Data 4+ Digital green + (Link 2)

Pin 6 DDC clock

Pin 7 DDC data

Pin 8 Analog vertical sync

Pin 9 TMDS Data 1- Digital green - (Link 1)

Pin 10 TMDS Data 1+ Digital green + (Link 1)

Pin 11 TMDS Data 1/3 shield

Pin 12 TMDS Data 3- Digital blue - (Link 2)

Pin 13 TMDS Data 3+ Digital blue + (Link 2)

Pin 14 +5V Power for monitor when in standby

Pin 15 Ground Return for pin 14 and analog sync

Pin 16 Hot plug detect

Pin 17 TMDS data 0- Digital blue - (Link 1) and digital sync

Pin 18 TMDS data 0+ Digital blue + (Link 1) and digital sync

Pin 19 TMDS data 0/5 shield

Pin 20 TMDS data 5- Digital red - (Link 2)

Pin 21 TMDS data 5+ Digital red + (Link 2)

Pin 22 TMDS clock shield

Pin 23 TMDS clock+ Digital clock + (Links 1 and 2)

Pin 24 TMDS clock- Digital clock - (Links 1 and 2)

C1 Analog red

C2 Analog green

C3 Analog blue

C4 Analog horizontal sync

C5 Analog ground Return for R, G and B signals

clopy-paste @ wikipedia!





μια βασικη διαφορα αναμεσα στο dvi-d kai sto dvi-i ειναι τα τεσσερα επιπλεον pins τα οποια υπαρχουν στο δευτερο και ειναι το R,G,B kai H + το καθετο πλακε pin που ειναι η γειωση!!

Red ,green,blue kai horizontal!!

τα οποια χρωματα ειναι (ας το πω)το προτοκολο του αναλογικου σηματος!!



αυτα απο προσωπικη πειρα!!



Για περισοτερες πληροφοριες οποιος ενδιαφερεται :

Και το λινκ της wikipedia που εδωσα ειναι καλο http://en.wikipedia.org/wiki/Dvi



Αλλα και το λινκ του jumaru ειναι καλο http://www.datapro.net/techinfo/dvi_info.html

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

de xerw an bohthhsw me ayto pou tha pw padws xerw pws h h diafora tou dvi-d kai tou dvi-i sthn kathimerhnh zwh einai h exeis:

an theleis na syndeseis othonh me megalyterh analysh apo hd theleis dvi-i enw an theleis analysh ews kai hd tote me to dvi-d eisai ok



ayto xerw an kanw lathos diorthwste me
