απορία για συνδεσμολογία ηλεκτρικών

[Muchacho]

Γιατι δεν βαζεις το πολυπριζο στην πριζα?

[Joshua21]

Ο διακόπτης αυτός δεν κάνει για αυτό που θέλεις, είναι φτιαγμένος για να περνάει μέσα από αυτόν μόνο η φάση.

[nvel]

γιατί σε κομιτατέρ κόβεται και ο ουδέτερος;

[Joshua21]

γιατί σε κομιτατέρ κόβεται και ο ουδέτερος;

Εμένα ρωτάς? Αν ναι sorry, δεν γνωρίζω τι σημαίνει "κομιτατέρ".



Ο φίλος παίρνει ρεύμα από πρίζα, οπότε γυρνώντας το φις ανάποδα το καλώδιο της φάσης γίνεται ουδέτερο και το καλώδιο του ουδέτερου φάση. Αν χρησιμοποιήσει αυτόν τον διακόπτη τότε ενδέχεται να έχει συνεχώς ρεύμα η λάμπα.

[Muchacho]

Ο διακόπτης αυτός δεν κάνει για αυτό που θέλεις, είναι φτιαγμένος για να περνάει μέσα από αυτόν μόνο η φάση.

Μα μονο μια φαση χρειαζεται ο διακοπτης.

(και τις 2 επιστροφες  για  τις 2 λαμπες)

[Joshua21]

Μα μονο μια φαση χρειαζεται ο διακοπτης.

(και τις 2 επιστροφες  για  τις 2 λαμπες)

Είπα εγώ ότι χρειάζεται παραπάνω από μία φάσεις?

(επιστροφές δεν μπλέκουν καθόλου σε αυτό το διακόπτη)

[kfyros]

Όπως έγραψε κι ένας φίλος πιο πριν, στο ηλεκτρολογικό κουτί θα υπάρχει

ΜΑΥΡΟ (είναι η φάση, έχει ρεύμα - το τσεκάρεις με το δοκιμαστικό),

ΜΠΛΕ (ουδέτερο),

ΚΙΤΡΙΝΟ (γείωση)..

ΦΥΣΙΚΑ ΑΦΟΥ ΤΣΕΚΑΡΕΙΣ ΚΛΕΙΝΕΙΣ ΤΟΥΣ ΔΙΑΚΟΠΤΕΣ ΑΠΟ ΤΟΝ ΠΙΝΑΚΑ ΠΡΙΝ ΚΑΝΕΙΣ ΕΡΓΑΣΙΕΣ.



Ο διακόπτης αυτός που βλέπω περνάει μόνο φάση.

Άρα τα υπόλοιπα (ουδέτερα και γειώσεις) τα τραβάς κατευθείαν από τις 2 λάμπες στο ηλεκτρολογικό κουτί.

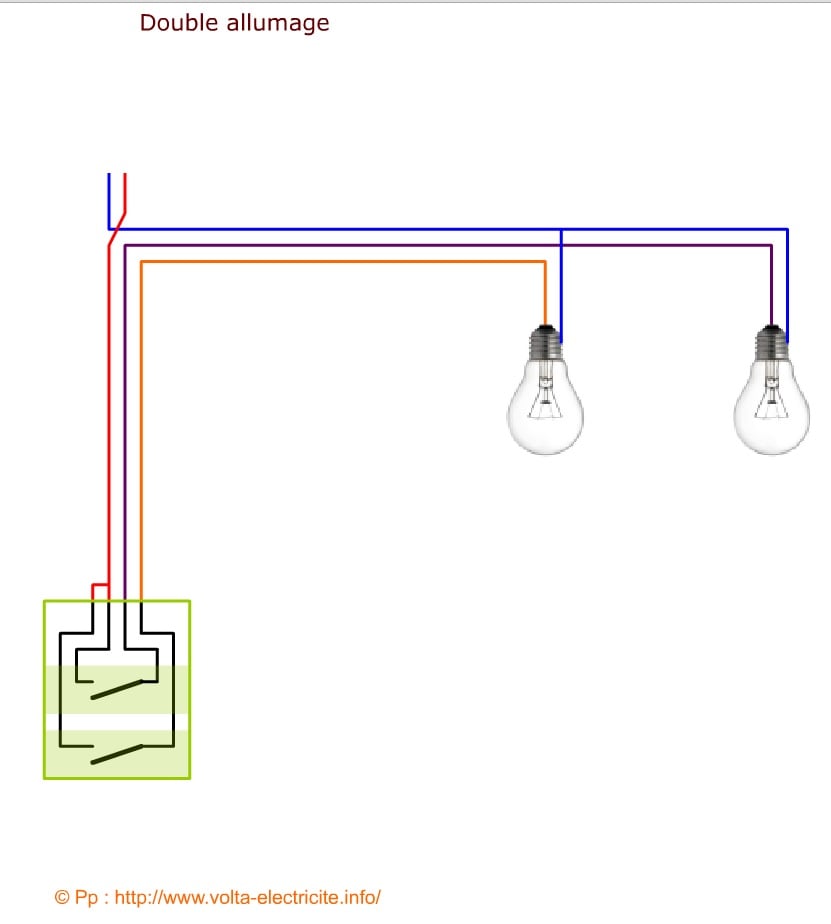

Δηλαδης :



Ενώνεις τα ουδέτερα από τα 2 φώτα απευθείας με το ουδέτερο του ηλεκτρολογικού κουτιού (μονοκόματο καλώδιο).

ΑΝ ΕΧΟΥΝ οι λάμπες (συνήθως δεν έχουν) γειώσεις , ενώνεις τις γειώσεις από τα δύο φώτα απευθείας με τη γείωση του ηλεκτρολογικού κουτιού.



Τραβάς ένα καλώδιο φάσης προς το διακόπτη από το ηλεκτρολογικό κουτί και το συνδέεις (γεφυρώνεις) στο κάτω μέρος ΚΑΙ με τα δύο κουμπιά του διακόπτη.

Θα μπορούσες να τραβούσες 2 καλώδια (ένα σε κάθε κουμπί) από το κουτί, αλλά δε χρειάζεται για τόσο μικρό φορτίο (2 λάμπες).



Τραβάς 2 καλώδια φάσης - ΕΝΑ ΓΙΑ ΚΑΘΕ ΛΑΜΠΑ - από τις λάμπες και τα φέρνεις στο διακόπτη. Τα συνδέεις στο πάνω μέρος , ένα σε κάθε κουμπί.

That's it.



ΤΕΛΟΣ, ΑΝΑΦΕΡΩ ΟΤΙ ΜΙΛΑΜΕ ΓΙΑ ΑΠΛΕΣ ΛΑΜΠΕΣ Ή ΜΙΚΡΑ ΦΩΤΙΣΤΙΚΑ ΚΑΤΩ ΑΠΟ 500 WATT.



ΚΑΙ ΓΙΑ ΜΟΝΟΚΛΟΝΑ ΚΑΛΩΔΙΑ ΕΓΚΑΤΑΣΤΑΣΕΩΝ.



ΑΝ ΘΕΣ ΝΑ ΒΑΛΕΙΣ ΤΙΠΟΤΑ ΠΡΟΒΟΛΕΙΣ Ή ΠΟΛΥΚΛΩΝΑ ΚΑΛΩΔΙΑ ΤΗΣ ΠΛΑΚΑΣ ΑΠΟ ΤΙΠΟΤΑ ΡΕΤΑΛΙΑ ΕΧΕ ΤΟ ΝΟΥ ΣΟΥ ΜΗΝ ΠΑΡΟΥΝ ΚΑΜΙΑ ΦΩΤΙΑ ΑΠΟ ΥΠΕΡΘΕΡΜΑΝΣΗ.

[Muchacho]

Εγω λεω στον διακοπτη θες μονο:

Φαση(μαυρο)=Απο το κουτι παει στο L  του διακοπτη πανω στην μεση.

2 επιστροφες(ή φασεις οπως τις λετε)=Που θα μπουν στις επαφες 2-3(κατω αριστερα δεξια) και θα πανε στα ντουι της λαμπας.

ΟΙ ΟΥΔΕΤΕΡΟΙ/ΓΕΙΩΣΕΙΣ ΔΕΝ ΠΑΝΕ ΣΤΟΥΣ ΔΙΑΚΟΠΤΕΣ.

Ο ουδετερος(μπλε) παει κατευθειαν στο ντουι της λαμπας απο το κουτι.Το ιδιο και οι γειωσεις αν υπαρχουν.

[sundance_kid]

IMHO, το να λαμβάνεις ηλεκτρολογικές συμβουλές απο το ίντερνετ, και να τις δοκιμάσεις χωρίς τεχνική γνώση, ή θα βάλεις φωτιά στο σπίτι ή θα βάλεις φωτιά στον εαυτό σου. Οπότε γιατί να μην το κάνει ένας ηλεχτρολόγος;

[Joshua21]

Όπως έγραψε κι ένας φίλος πιο πριν, στο ηλεκτρολογικό κουτί θα υπάρχει

ΜΑΥΡΟ (είναι η φάση, έχει ρεύμα - το τσεκάρεις με το δοκιμαστικό),

ΜΠΛΕ (ουδέτερο),

ΚΙΤΡΙΝΟ (γείωση)..

Έτσι είναι στις σταθερές ηλεκτρολογικές εγκαταστάσεις, ο ts όμως αν δεις καλύτερα θα ρευματοδοτήσει το ηλεκτρολογικό κουτί μέσω πρίζας με μπαλαντέζα... Για αυτό, όπως έγραψα ξανά παραπάνω, γυρνώντας το φις της μπαλαντέζας ανάποδα το καλώδιο της φάσης γίνεται ουδέτερο και το καλώδιο του ουδέτερου φάση.



Καλό θα ήταν να βρει διακόπτη που να κόβει και τη φάση και τον ουδέτερο, έτσι ώστε να εξασφαλίσει ότι οι λάμπες δεν θα έχουν ποτέ ρεύμα, άσχετα πως θα μπει το φις της μπαλαντέζας.

Εγω λεω στον διακοπτη θες μονο:

Φαση(μαυρο)=Απο το κουτι παει στο L  του διακοπτη πανω στην μεση.

2 επιστροφες(ή φασεις οπως τις λετε)=Που θα μπουν στις επαφες 2-3(κατω αριστερα δεξια) και θα πανε στα ντουι της λαμπας.

ΟΙ ΟΥΔΕΤΕΡΟΙ/ΓΕΙΩΣΕΙΣ ΔΕΝ ΠΑΝΕ ΣΤΟΥΣ ΔΙΑΚΟΠΤΕΣ.

Ο ουδετερος(μπλε) παει κατευθειαν στο ντουι της λαμπας απο το κουτι.Το ιδιο και οι γειωσεις αν υπαρχουν.

Τα έχεις μπερδέψει λίγο, η επιστροφή είναι κάτι διαφορετικό από τη φάση, και στις λάμπες με απλούς διακόπτες όπως αυτόν που μας έδειξε ο ts δεν υπάρχει καν επιστροφή. Φάση είναι και το κομμάτι καλωδίου που ξεκινά από το ηλεκτρολογικό κουτί και φτάνει στο διακόπτη, και το κομμάτι καλωδίου που ξεκινά από το διακόπτη και φτάνει στη λάμπα.

[Muchacho]

Τα έχεις μπερδέψει λίγο, η επιστροφή είναι κάτι διαφορετικό από τη φάση, και στις λάμπες με απλούς διακόπτες όπως αυτόν που μας έδειξε ο ts δεν υπάρχει καν επιστροφή. Φάση είναι και το κομμάτι καλωδίου που ξεκινά από το ηλεκτρολογικό κουτί και φτάνει στο διακόπτη, και το κομμάτι καλωδίου που ξεκινά από το διακόπτη και φτάνει στη λάμπα.

Στην συνδεσμολογια το ιδιο λεμε,απλως στην καθομιλουμενη πολλοι χρησιμοποιουμε την επιστροφη(το κομματι καλωδιου απο το διακοπτη μεχρι την λαμπα ή απο τον διακοπτη σε αλλο διακοπτη σε περιπτωση ακραιων-μεσαιων αλερ ρετουρ) αντι φασης.Για το ιδιο λογο βαζουμε  αλλα χρωματα καλωδιων(κοκκινο ή καφε).

[Joshua21]

Στην συνδεσμολογια το ιδιο λεμε,απλως στην καθομιλουμενη πολλοι χρησιμοποιουμε την επιστροφη(το κομματι καλωδιου απο το διακοπτη μεχρι την λαμπα ή απο τον διακοπτη σε αλλο διακοπτη σε περιπτωση ακραιων-μεσαιων αλερ ρετουρ) αντι φασης.Για το ιδιο λογο βαζουμε  αλλα χρωματα καλωδιων(κοκκινο ή καφε).

Άλλη η συνδεσμολογία για απλό μονό διακόπτη, και άλλη η συνδεσμολογία για τουλάχιστον 2 αλε ρετούρ διακόπτες. Στη σύνδεση αλέ ρετούρ διακόπτη φωτισμού υπάρχουν επιστροφές, στη σύνδεση απλού διακόπτη δεν υπάρχουν. Από τη στιγμή που μιλάμε για απλό διακόπτη, η αναφορά σε επιστροφή/ές είναι λανθασμένη.

[ca6mio]

[ouzo-power]

ευχαριστω για ολα μαγγες ,αλλα θα προτιμήσω ηλεκτρολόγο όπως μου είπατε για σιγουριά

Επεξ/σία 23 Νοεμβρίου 2015 από ouzo-power
