Φόρτιση μπαταρίας

[Nikonikonikos]

Καλησπερα θα ηθελα να ρωτησω κατι σχετικα με την φορτιση μιας επαναφορτιζομενης μπαταριας Ni-Mh 9v και 200mah.Η μπαταρια γραφει επανω οτι πρεπει να τη φορτισω 7ωρες στα 40mA(αλλα εγω δεν εχω τετοιο μετασχηματιστη 9v και 40mA).

Εγω εχω 9βολτο μετασχηματιστη που βγαζει dc 500mA.Θα υπαρξει καποιο προβλημα εαν την φορτισω με αυτον τον μετασχηματιστη ή απλως θα γεμισει πιο γρηγορα?(την αναλογια για το ποση ωρα χρειαζεται για να γεμισει η μπαταρια με τον δικο μου μετασχηματιστη την βρηκα εδω):

http://convert-to.com/491/recharging-rechargeable-nimh-nicd-batteries.html



Ευχαριστώ!

[Fubar.gr]

Μία μικρή διόρθωση, αυτό που έχεις λέγεται τροφοδοτικό, όχι μετασχηματιστής.



Μήν το συνδέσεις απευθείας στην μπαταρία, θα την κάψεις.



Δέν υπάρχει απλός τρόπος να φορτιστεί σωστά και με ασφάλεια μια τέτοια μπαταρία, τουλάχιστον όχι χωρίς κάποιες βασικές γνώσεις ηλεκτρονικών και να ξέρεις να κάνεις κάποιες μετρήσεις με πολύμετρο.



Δέν έχει δικό της φορτιστή?

[Nikonikonikos]

Οχι μετασχηματιστης μου φαινεται οτι ειναι.Οχι δεν εχει δικο της.

Για πιο λογο θα την καψει?

Με το πολυμετρο τι πρεπει να μετρησω?

[Fubar.gr]

Ο μετασχηματιστής βγάζει στην έξοδο του εναλλασόμενη τάση και μοιάζει κάπως έτσι:



http://venieris.com/%CE%97%CE%9B%CE%95%CE%9A%CE%A4%CE%A1%CE%9F%CE%9D%CE%99%CE%9A%CE%91%CE%97%CE%9B%CE%95%CE%9A%CE%A4%CE%A1%CE%9F%CE%9B%CE%9F%CE%93%CE%99%CE%9A%CE%91/%CE%97%CE%BB%CE%B5%CE%BA%CF%84%CF%81%CE%BF%CE%BD%CE%B9%CE%BA%CE%AC%CE%95%CE%AF%CE%B4%CE%B7/tabid/122/CategoryID/2025/List/0/catpageindex/3/Level/a/ProductID/26560/Default.aspx



Αυτό που έχεις υποθέτω είναι κάτι τέτοιο:





Εχει καθιερωθεί λανθασμένα να λέγονται μετασχηματιστές, αλλά είναι τροφοδοτικά



Αν το συνδέσεις απευθείας στην αφόρτιστη μπαταρία, θα της δώσει ρεύμα πολύ παραπάνω απο τα 40mA που ορίζει ο κατασκευαστής και ή θα την ανατινάξει ή θα την υπερθερμανει και θα της μειώσει δραστικά τη ζωή.



Ο πιό απλός τρόπος να φτιάξεις ένα φορτιστή σταθερού ρεύματος είναι με ένα LM317 και μια αντίσταση.





Αλλάζοντας την αντίσταση αλλάζει και το ρεύμα. Για 40mA θα αντικαταστήσεις την R1 του παραπάνω σχηματικού με μια αντίσταση των 30 ohm.



Για τροφοδοσία θα χρειαστείς ένα τροφοδοτικό σαν αυτό που έχεις, αλλά με παραπάνω volt, γύρω στα 12 με 15.



Μέτρα την τάση εξόδου του τροφοδοτικού σου με πολύμετρο. Αν δέν είναι σταθεροποιημένο, τότε στη ρύθμιση των 9 volt θα βγάζει γύρω στα 12 πραγματικά, οπότε είναι μια χαρά.

[Nikonikonikos]

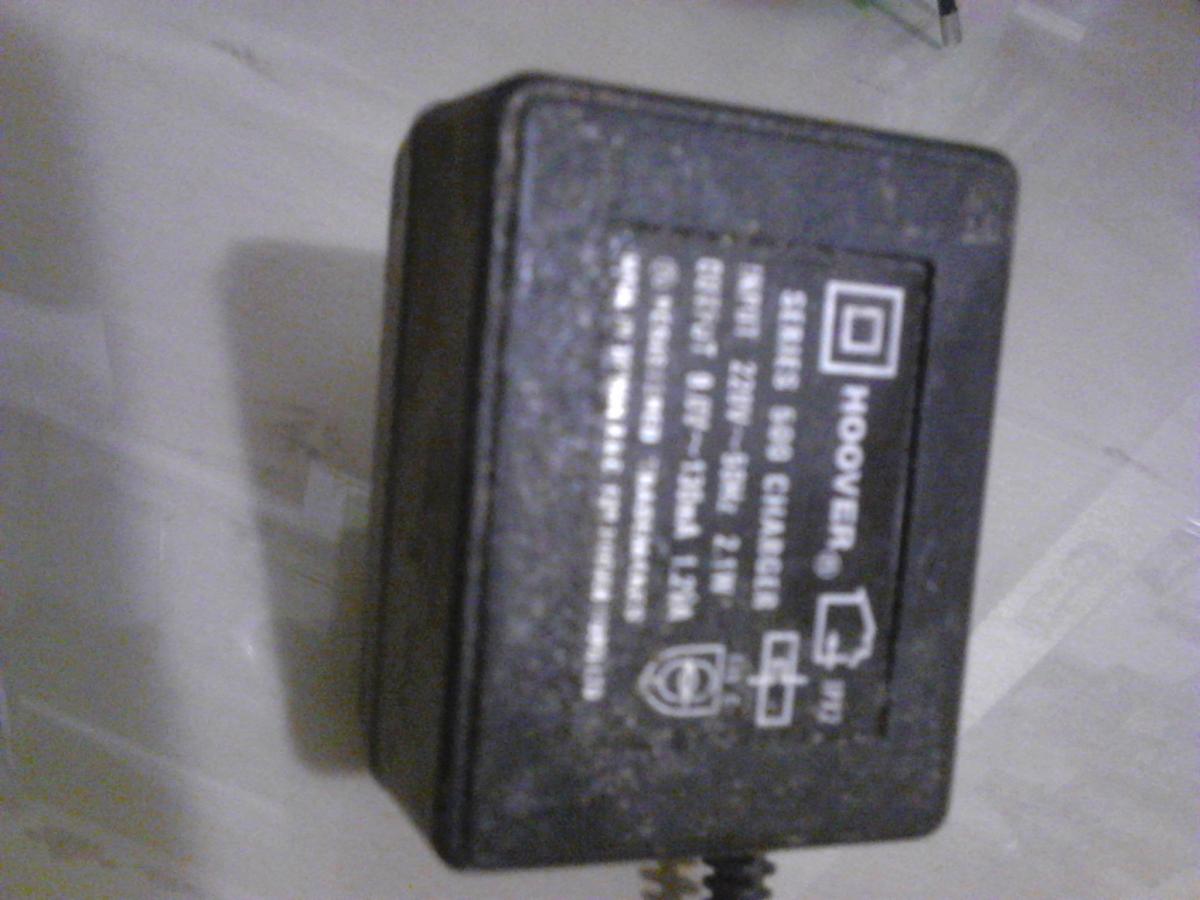

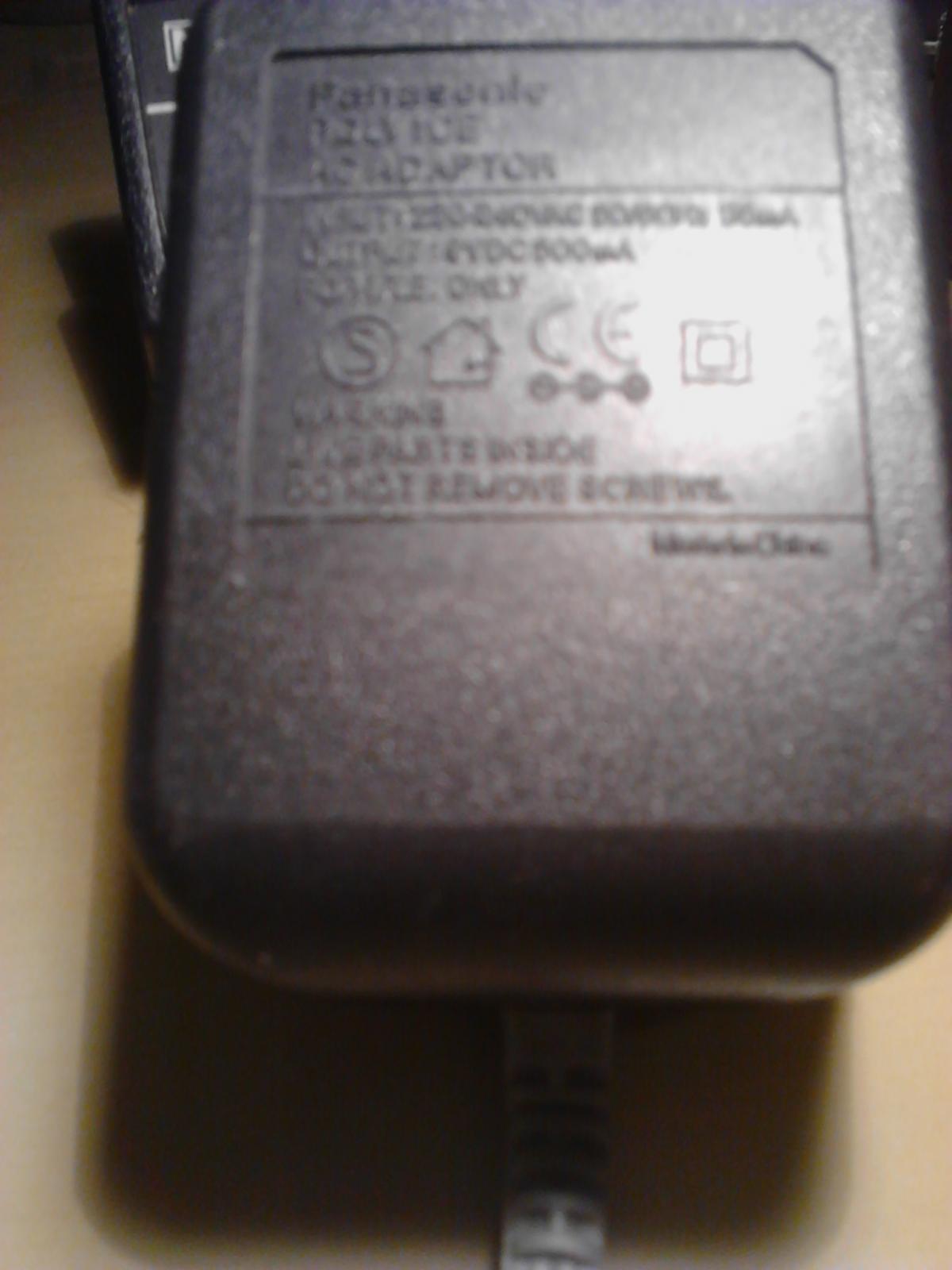

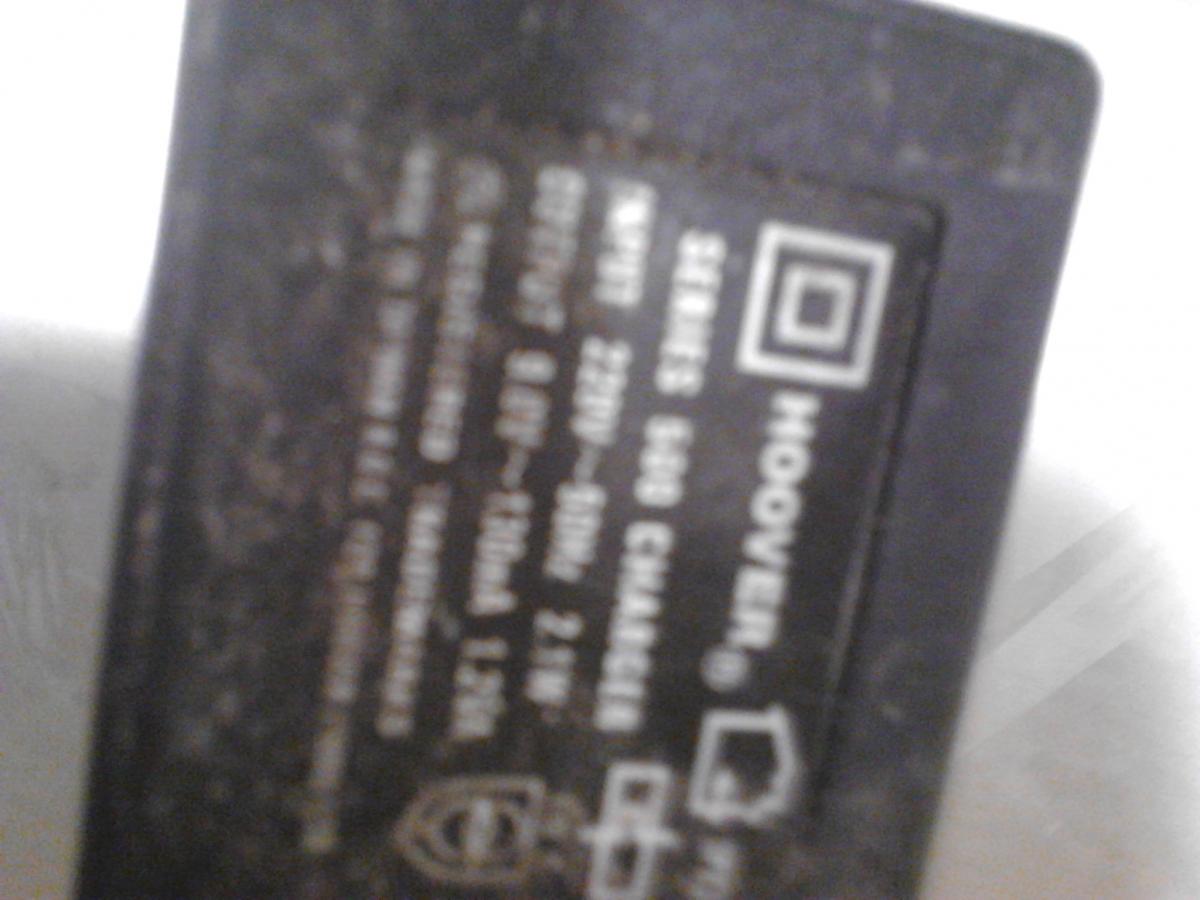

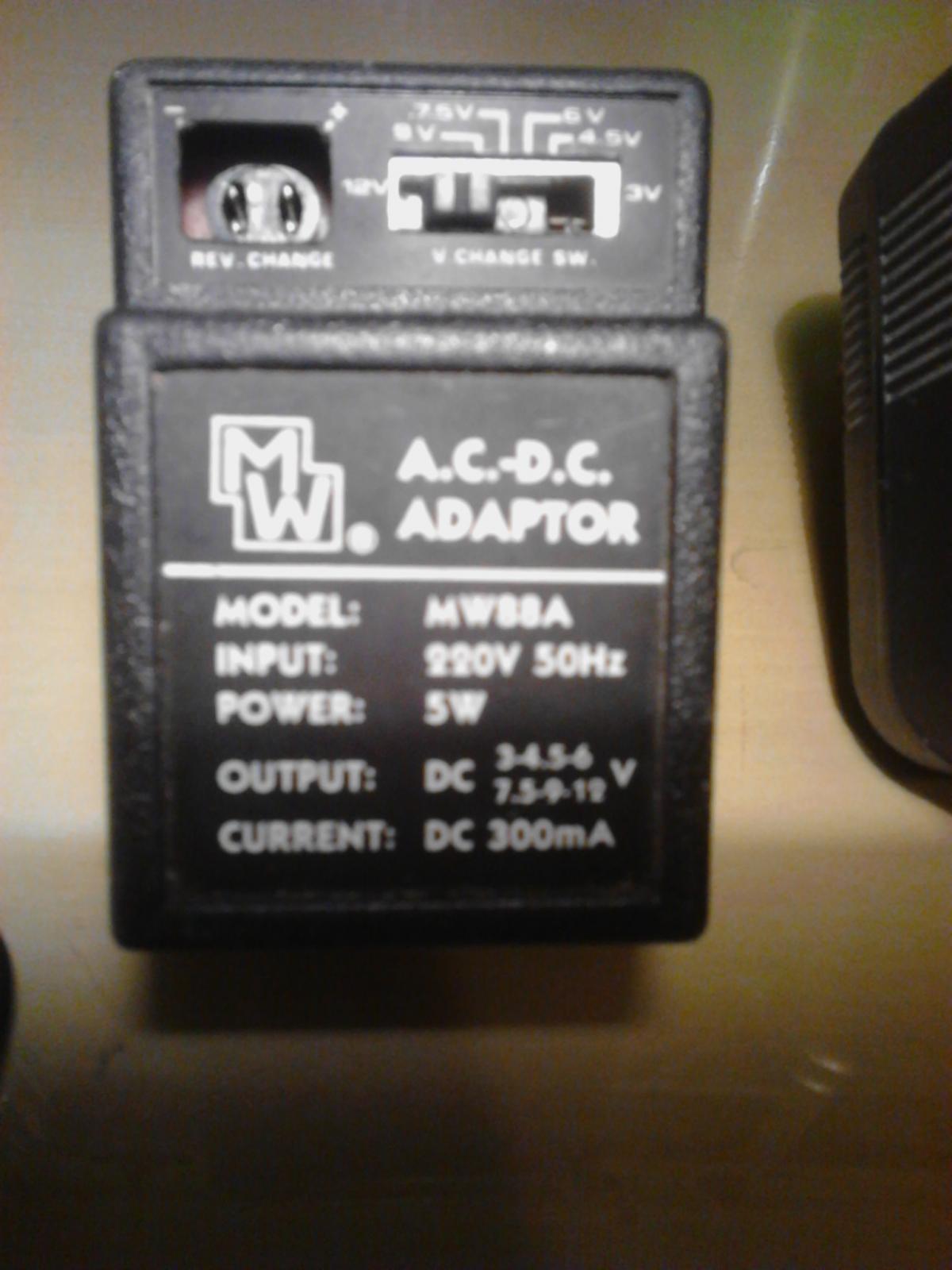

Οκ σ'ευχαριστώ δλδ με αυτα που εχω πατακατω γινεται να το συνδεσω καποιο απευθειας?

Οκ σ'ευχαριστώ δλδ με αυτα που εχω πατακατω γινεται να το συνδεσω καποιο απευθειας?

[rfc]

Παιζει να σου σκασει κιολας........

[Nikonikonikos]

Χαχα οκ
