Phase Change Restoration( -54 C )(Unseen's Freezepack)

[obijuan1983]

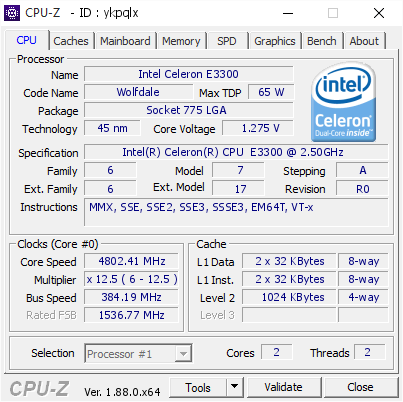

Celeron E3300 2.5GHz @4.8GHz

Single Stage (1.89v , -52C)

https://valid.x86.fr/ykpqlx

[obijuan1983]

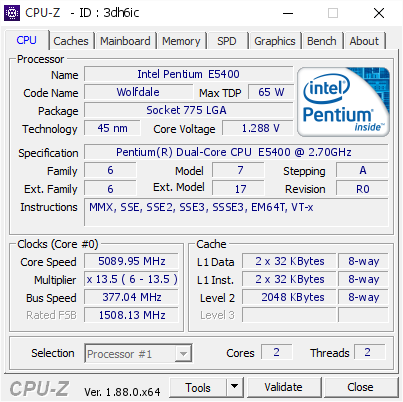

Pentium E5400 2.7GHz @ 5.09GHz

(Single Stage , 1.75v -51 C)

https://valid.x86.fr/3dh6ic

[obijuan1983]

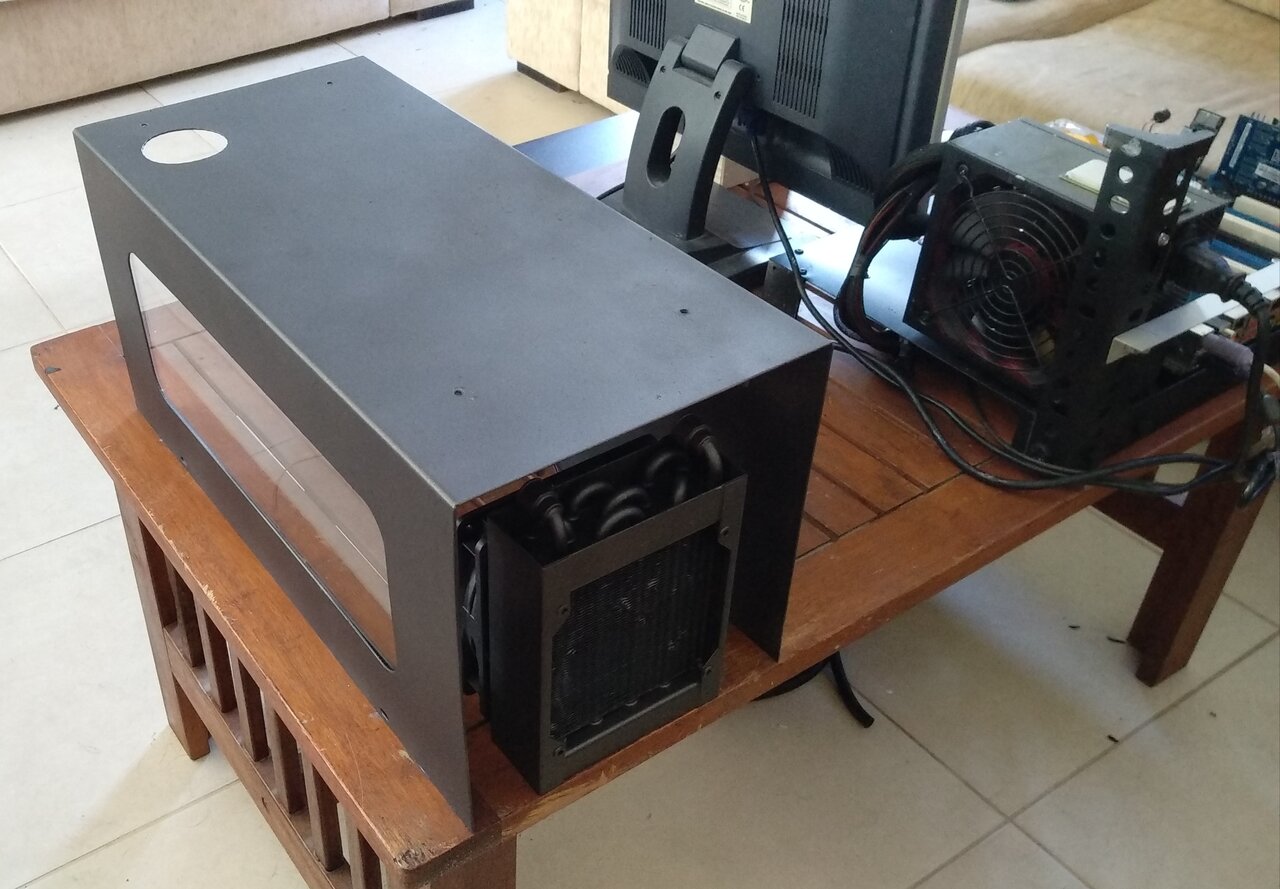

Ώρα για νέο Condenser εργοστασιακό, σε compact μέγεθος με έναν δυνατο 140mm να τραβάει. Δυστυχώς το προηγούμενο που ήταν κοπτοραπτικη δεν άντεξε πάνω από 2 μήνες στις υψηλές πιέσεις...

Επίσης νέο χρώμα ανθρακι!

[Sheogorath]

Μεγειές! Το άλλο που έσκασε;

[obijuan1983]

Δεν έσκασε, έχει μια μικρή απώλεια και σκέφτηκα από το να κάνουμε μπαλώματα, να βάλω ένα έτοιμο χωρίς κολληματα-κοψιματα.

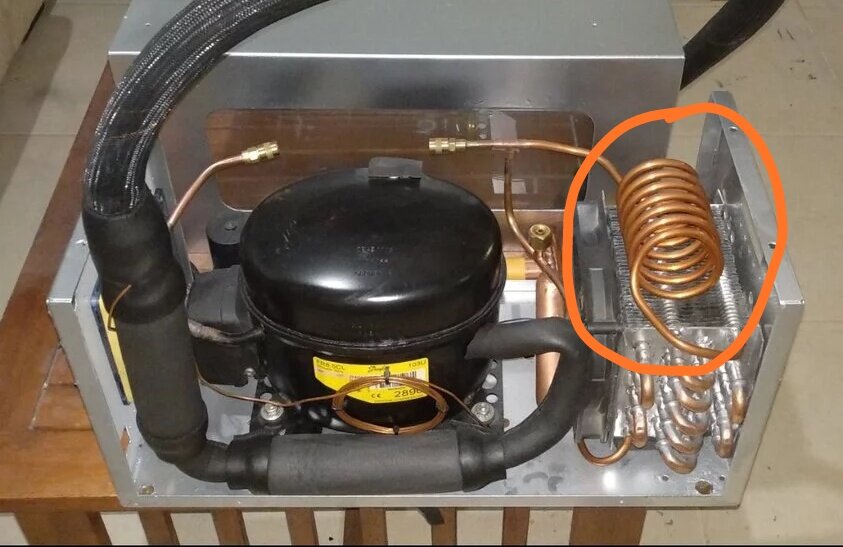

Αν και λίγο πιο μικρό αυτό, μαζί με το desuperheater coil λίγο πριν το condenser νομίζω θα είναι μια χαρά.

Επεξ/σία 30 Ιουνίου 2019 από obijuan1983

[obijuan1983]

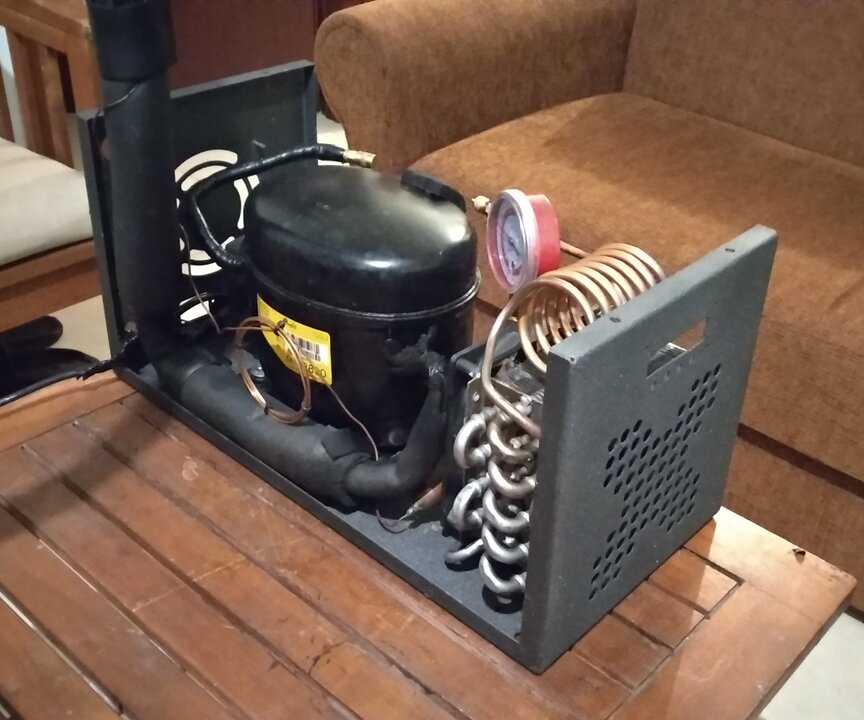

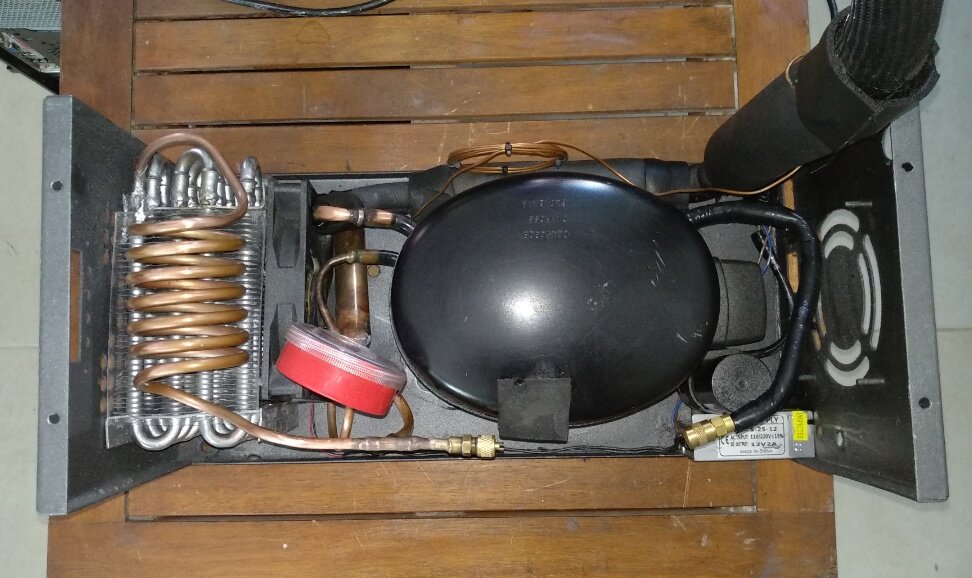

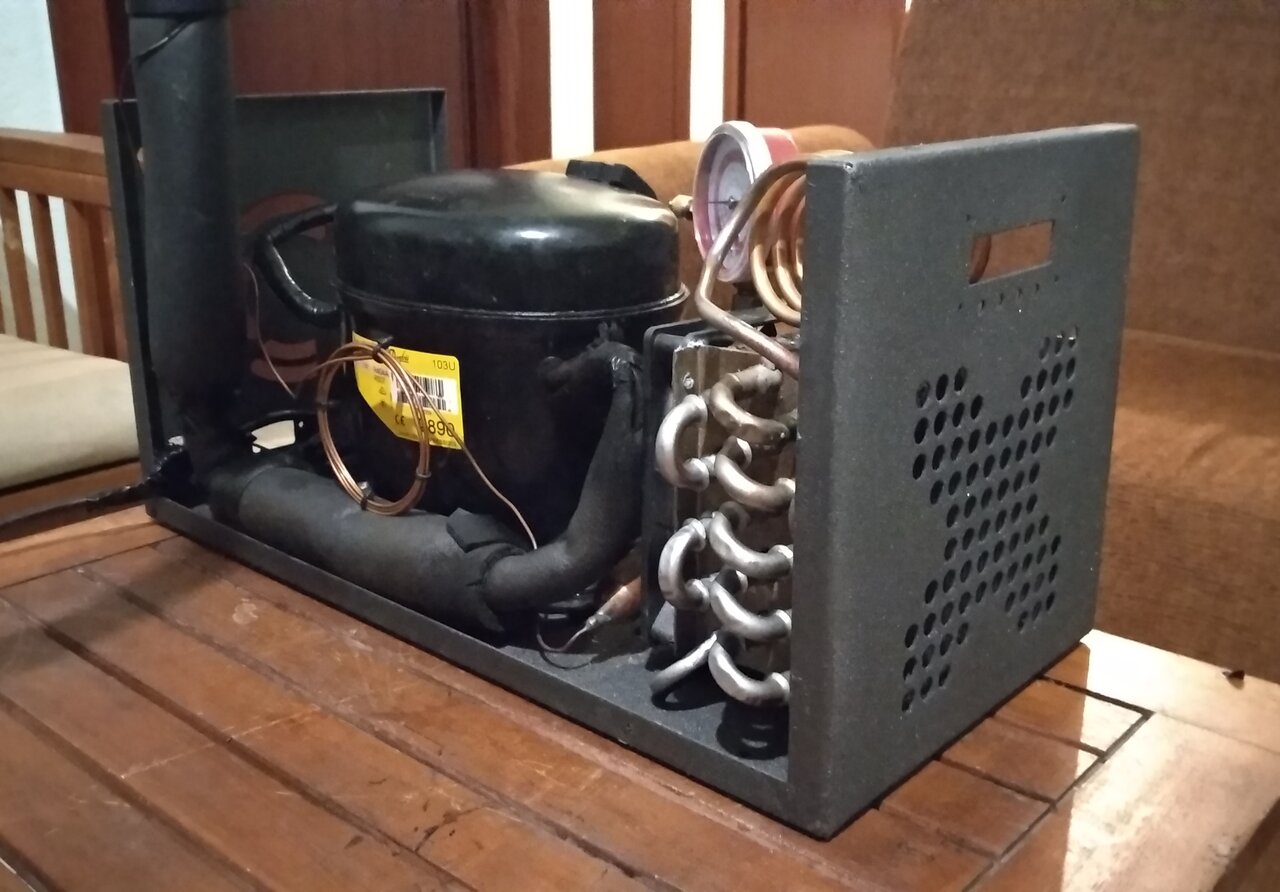

Τελικά κράτησα το condenser που είχα, έγινε η κόλληση στο σημείο που έχανε και όλα πλέον είναι εντάξει...

Επεξ/σία 2 Ιουλίου 2019 από obijuan1983

[obijuan1983]

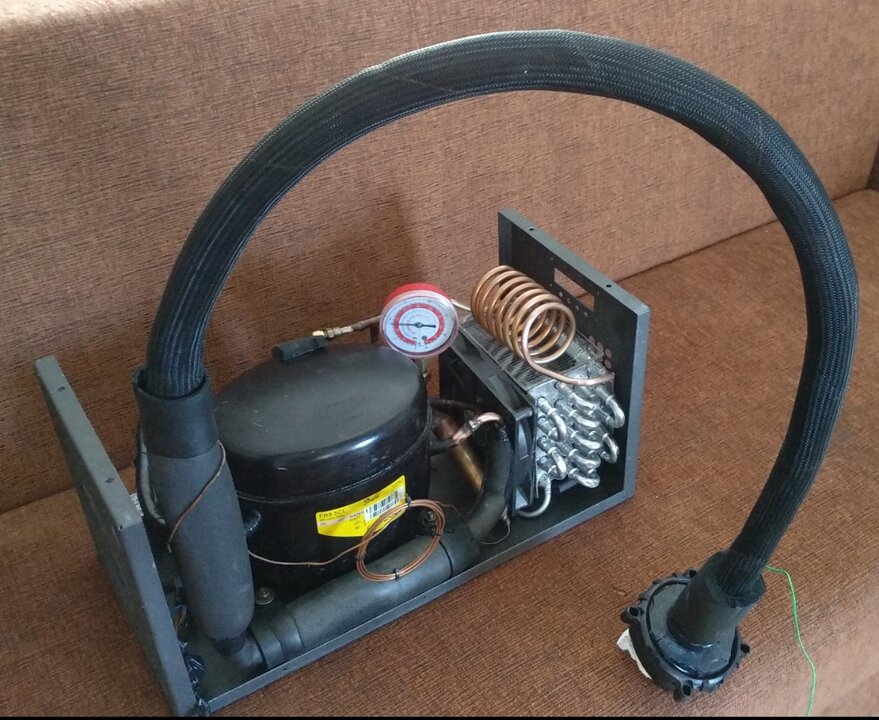

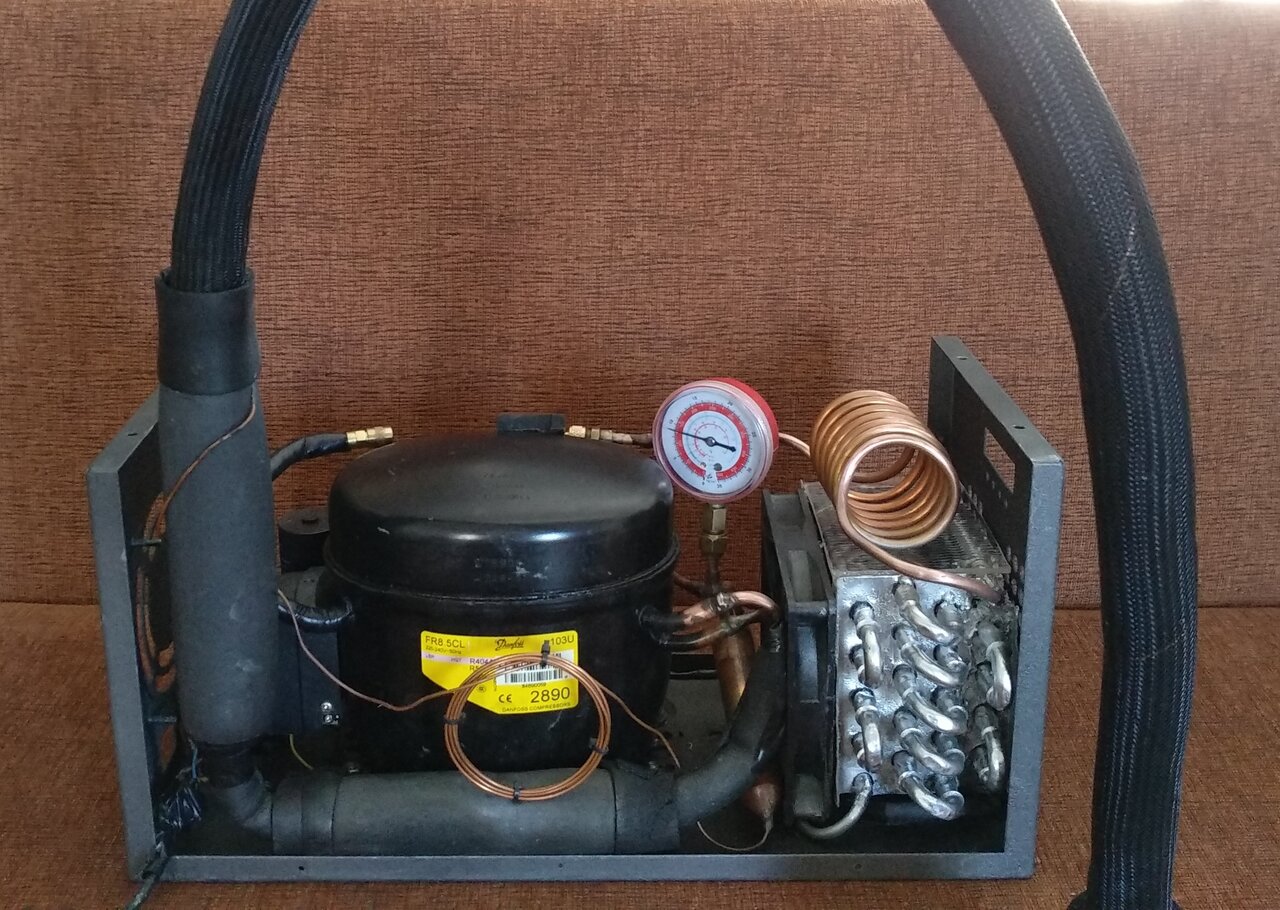

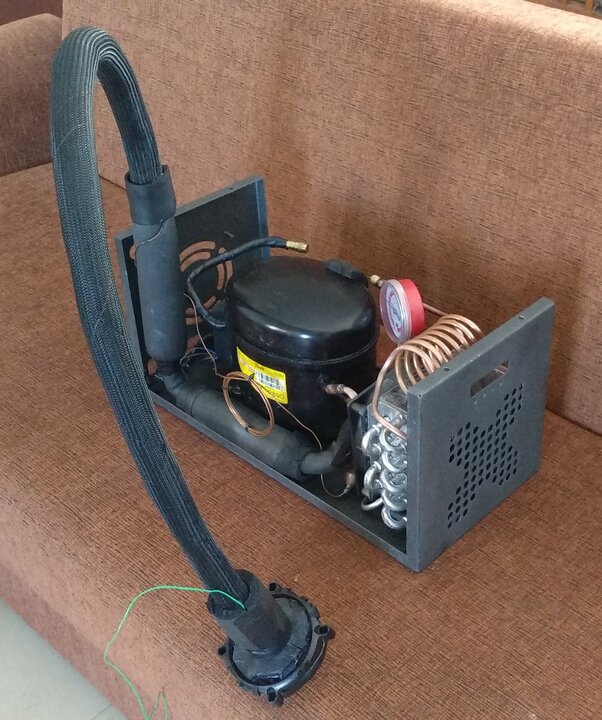

Ετοιμο

Επεξ/σία 6 Ιουλίου 2019 από obijuan1983

[obijuan1983]

Εν αναμονη των exit polls είπα να παίξω λιγάκι...

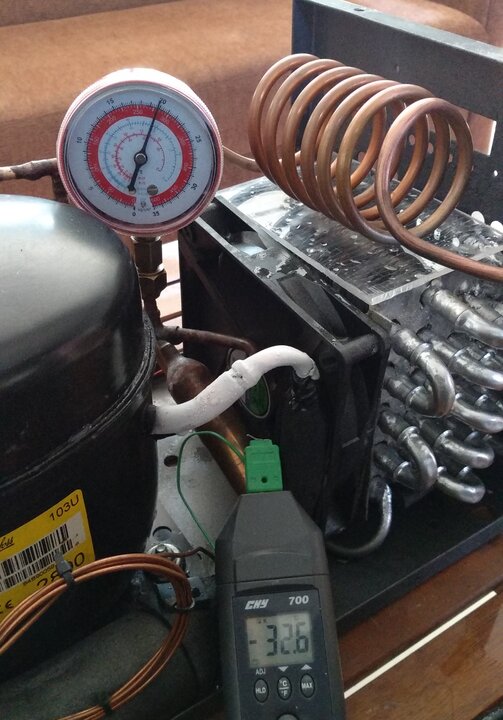

Με 37 C θερμοκρασία και 30 C εσωτερικού χώρου το Single Stage ζοριζεται αρκετά...

-32.6 C με την επιστροφή να παγώνει έως τον Compressor , πιεση 280psi και θερμοκρασία ψυκτικού 48 C

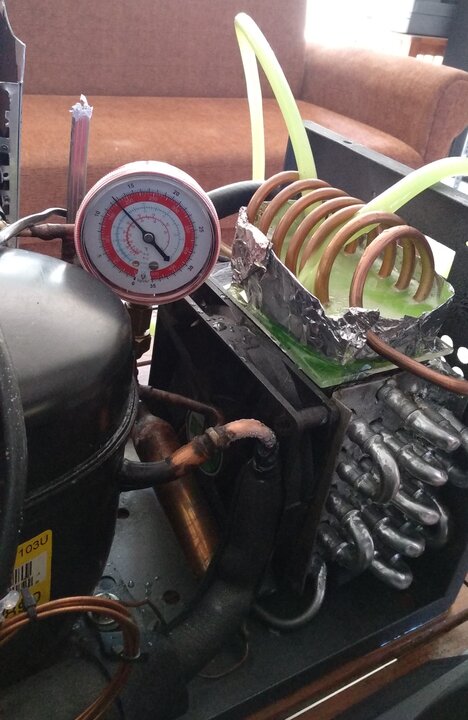

Οπότε από μονοβαθμιο επιχείρησα να το κάνω διβαθμιο με πρώτο στάδιο ένα Chiller 1/8hp και ψυκτικό αέριο r134.

Ως Heat Exchanger χρησιμοποιήθηκε το desuperheater coil του 2ου σταδίου στο οποίο έπεφτε το δροσερό αντιψυκτικό του πρώτου σταδίου.

Φυσικά και το Chiller με αυτές τις θερμοκρασίες χώρου είχε χαμηλότερη απόδοση και χωρίς καμία μόνωση στο πρώτο στάδιο μέχρι το Desuperheater Coil έπιασε θερμοκρασία υγρού στο δοχείο ψύξης του paraflu του Chiller 16.5 C.



Mε την προσθήκη λοιπόν του πρώτου σταδίου η θερμοκρασία του Evaporator έπεσε σχεδόν 15 C από -32 στους -47.

Βέβαια η πίεση έπεσε στα 180 psi και θερμοκρασία ψυκτικού υγρού στους 31 C από 48 C αλλά η επιστροφή δεν πάγωσε μέχρι τον Compressor.

Eτσι λοιπόν έφτιαξα το πρώτο μου Cascade!

Επεξ/σία 7 Ιουλίου 2019 από obijuan1983

[obijuan1983]

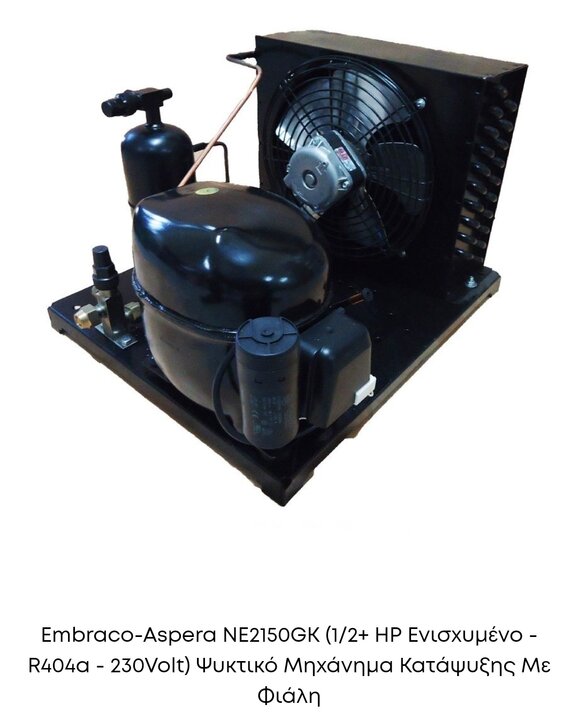

Teaser...πάμε για κάτι μεγαλύτερο.

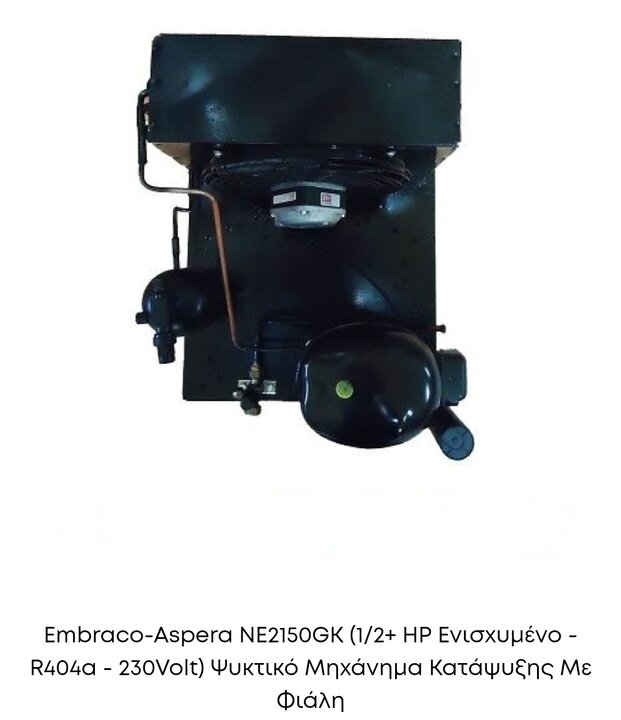

Aspera NE2150GK 1/2HP R404a

Θα χτιστεί με ότι έξτρα μπορεί να μπει και νά βοηθάει σε απόδοση και βελτίωση.

Μόνιμα μανόμετρα υψηλής και χαμηλής πίεσης και εργοστασιακο accumulator.

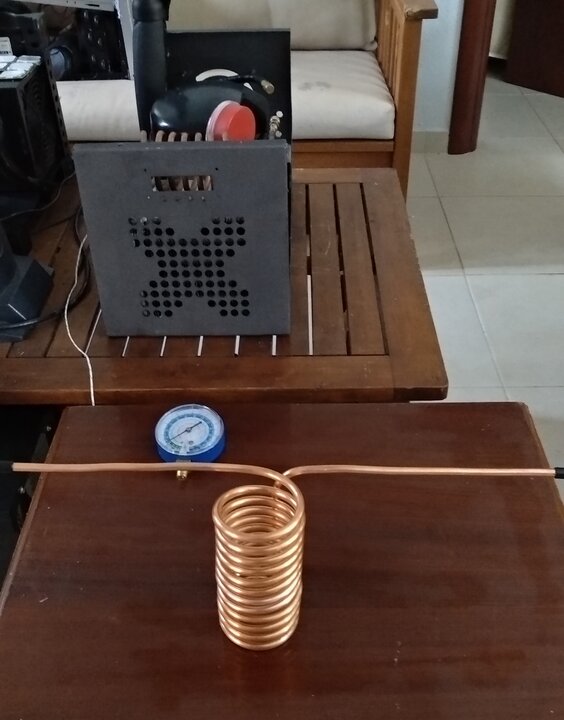

Εδώ ένα desuperheatercoil που θα μπορεί να βυθιστεί σε μονωμένο δοχείο για επιπλέον ψύξη όταν χρειαστεί.

Επεξ/σία 10 Ιουλίου 2019 από obijuan1983

[Sheogorath]

Για καταψυξεις παγωτών δεν είναι κάτι τόσο δυνατά;

Καλοδουλευτο!

[obijuan1983]

Ο 1/2HP έχει ψυκτική ικανότητα 290 Watt στους -40C

O 3/8HP έχει ψυκτική ικανότητα 225 Watt στους -40C

Ο 1/3ΗP , που έχω, έχει ψυκτική ικανότητα 180 Watt στους -40C

Πήγα στον 1/2ΗP τελικα!

Επεξ/σία 11 Ιουλίου 2019 από obijuan1983

[obijuan1983]

Σήμερα παρέλαβα!

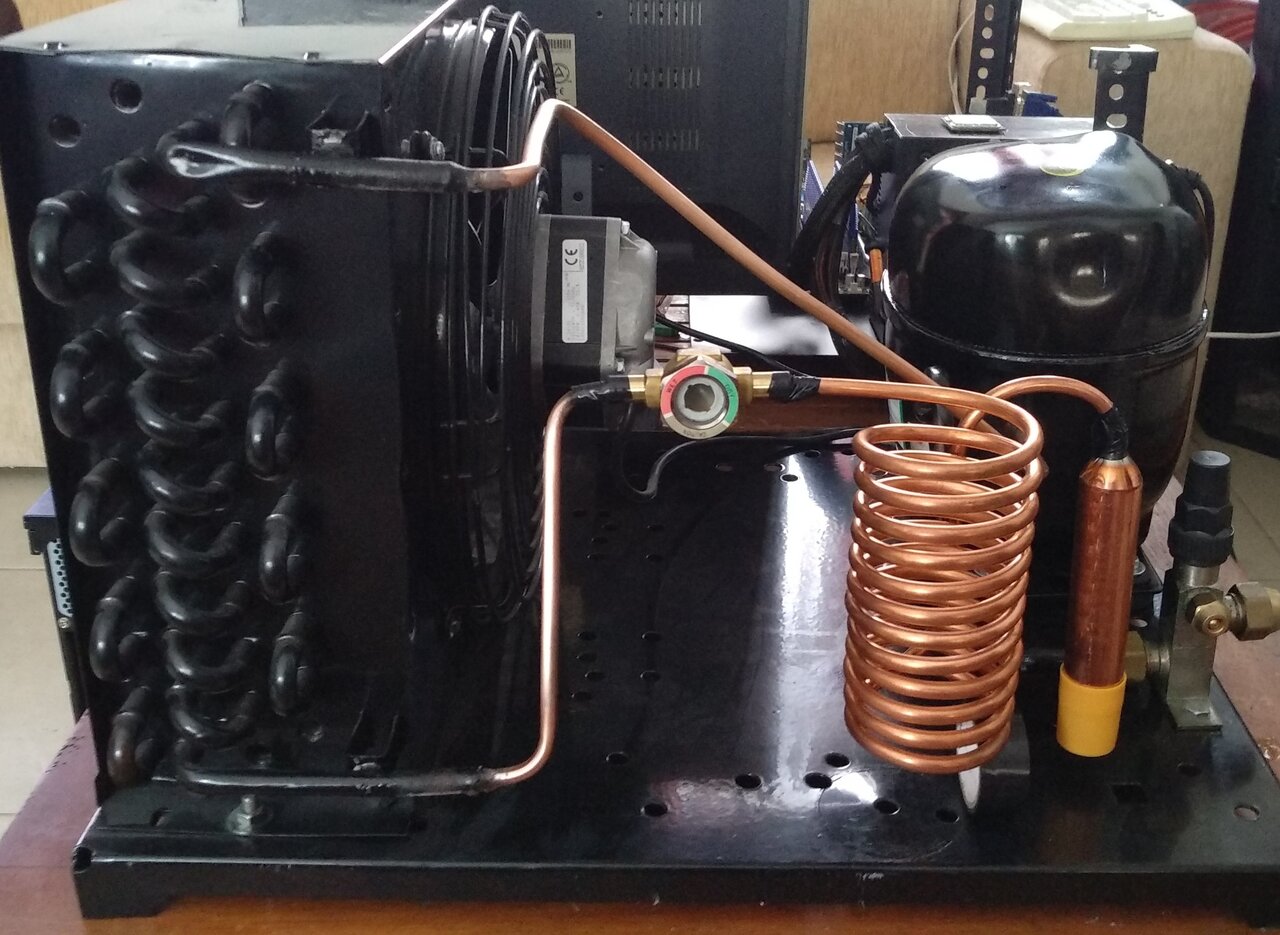

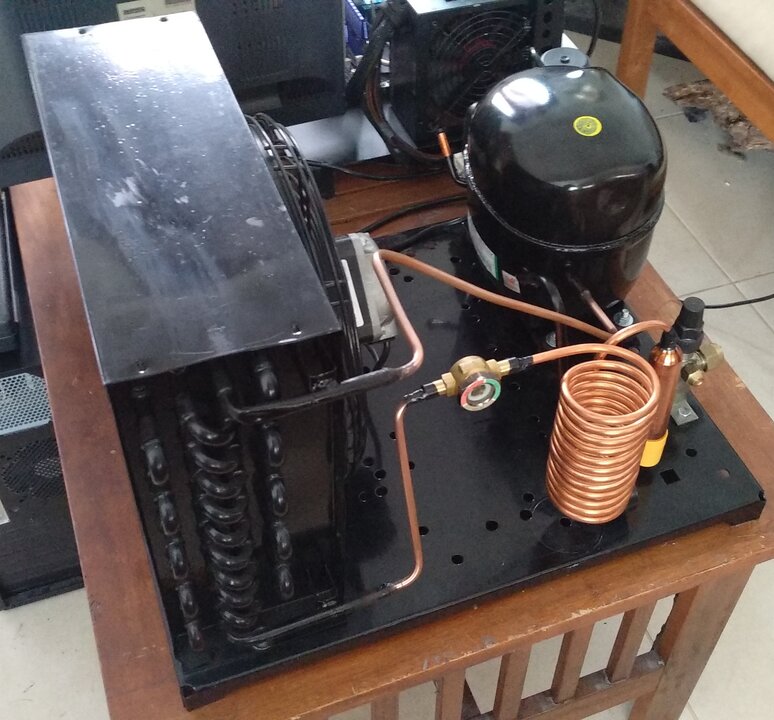

Sight Glass

Desuperheater coil

Φίλτρο 30gr

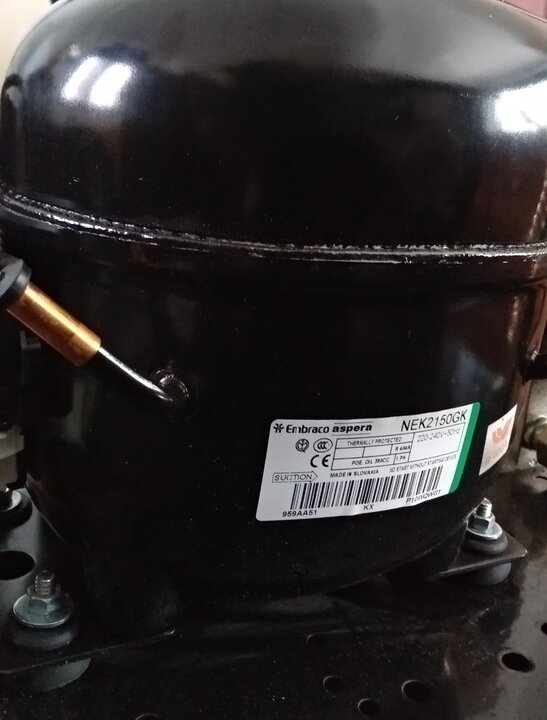

Kαι εδώ ο compressor

NEK2150GK 1/2+ hp

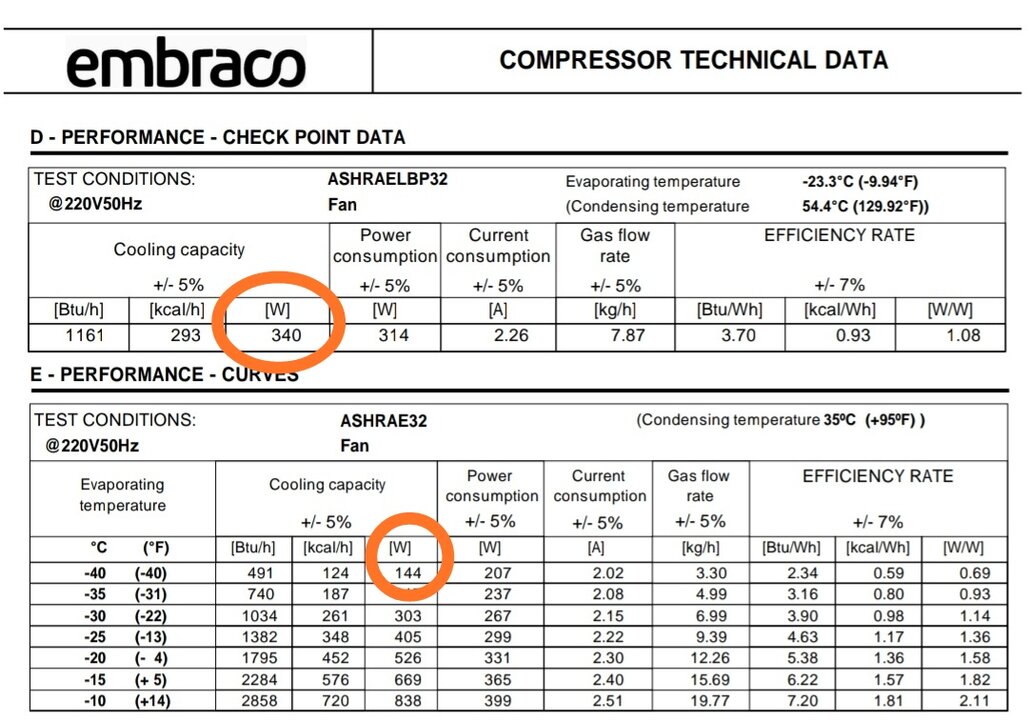

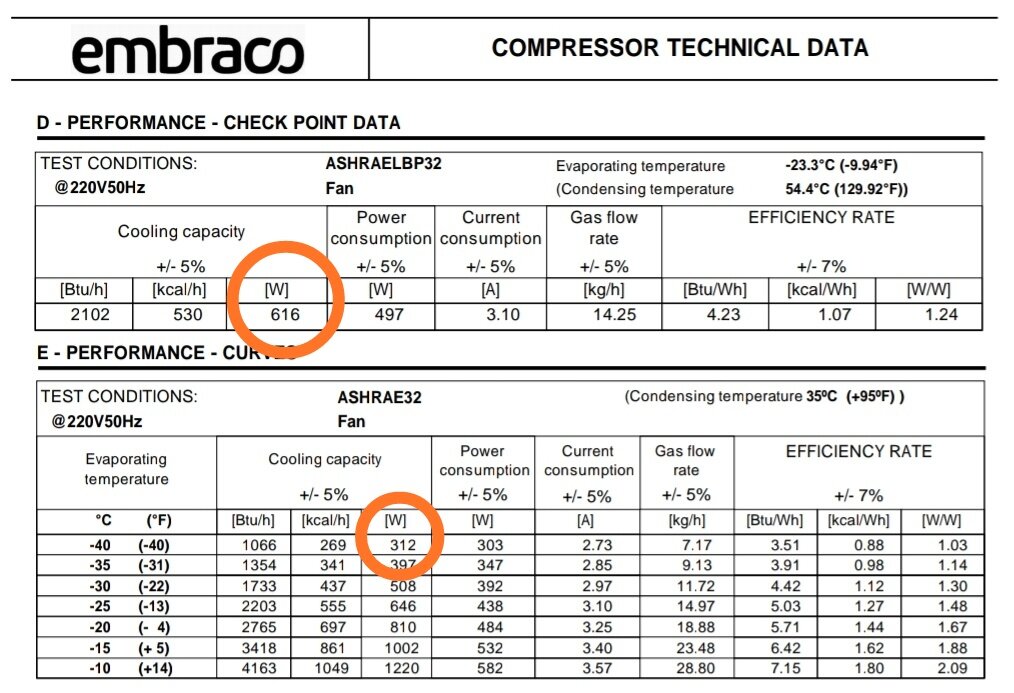

Και για μια σύγκριση στα χαρτιά ο NEK2150GK με τον αντίστοιχο του Danfoss που έχω ΝΕ2125GK

NEK2150GK 1/2+ hp

NE2125GK 1/3 hp

Επεξ/σία 17 Ιουλίου 2019 από obijuan1983

[obijuan1983]

Εν αναμονή ολοκλήρωσης του Single Stage rev.2.0 (The beast) , μαζεύω hardware.

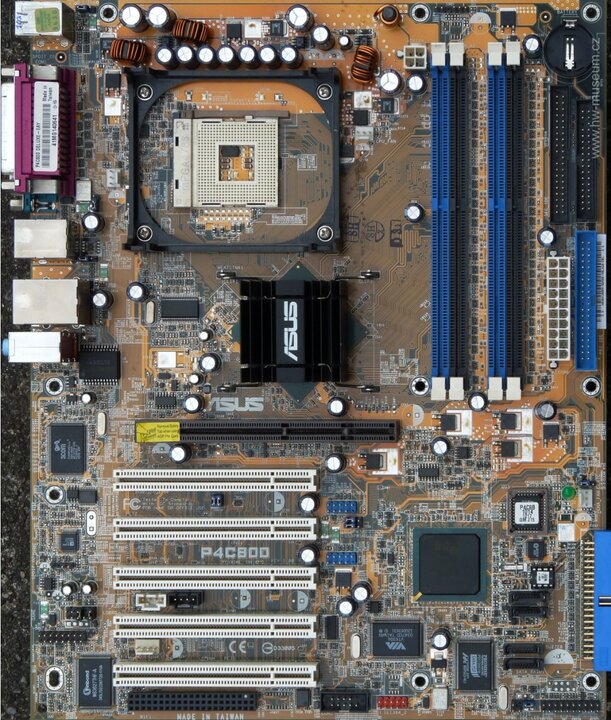

Σήμερα ήρθε στα χέρια μου από ανακύκλωση μαγαζιού φίλου μια παλιά αλλά καλή ASUS P4C800 Deluxe s478 ,Pentium 4 3.0 512KB/800MHz HT με 2x1GB DDR400 και HD3450 AGP

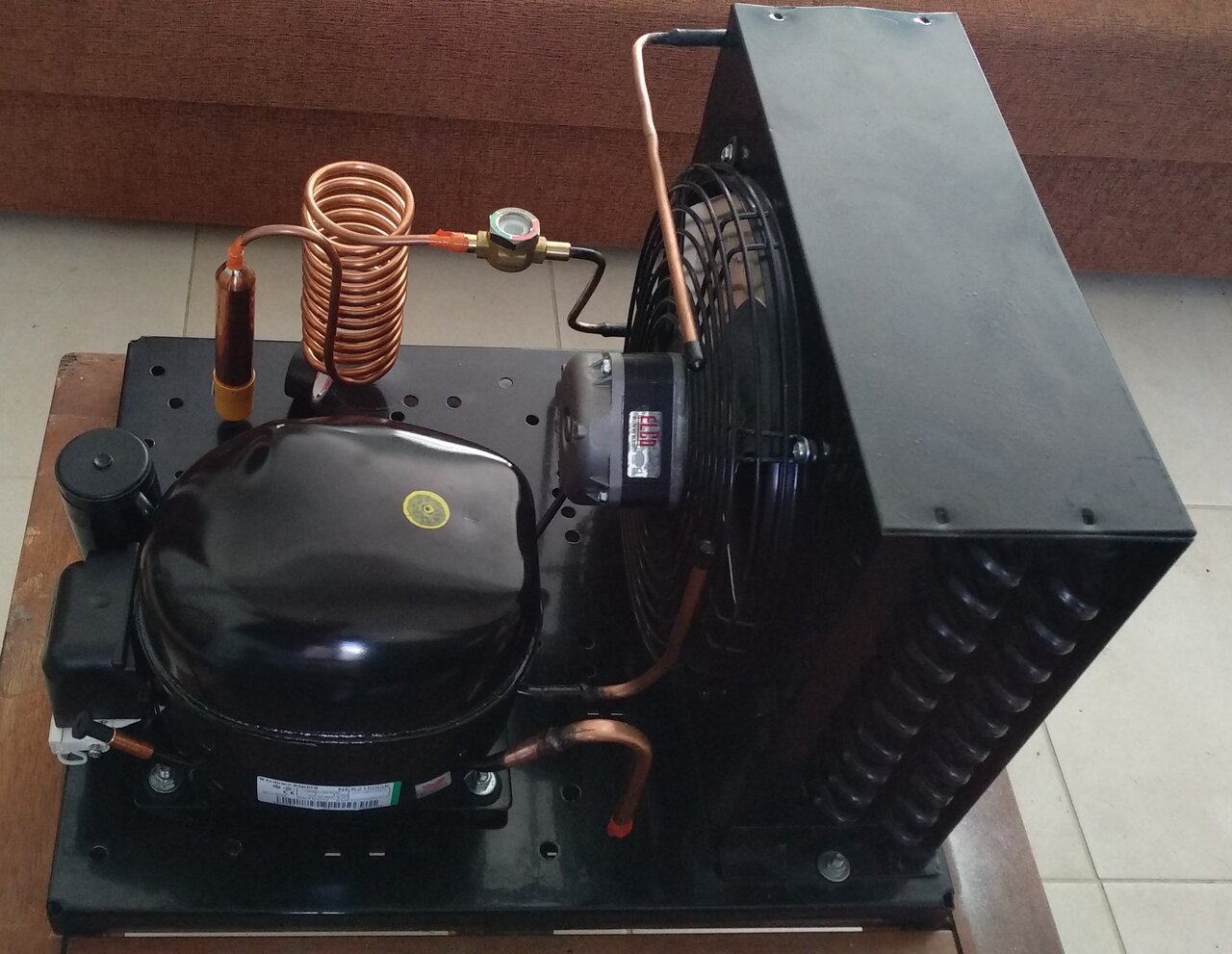

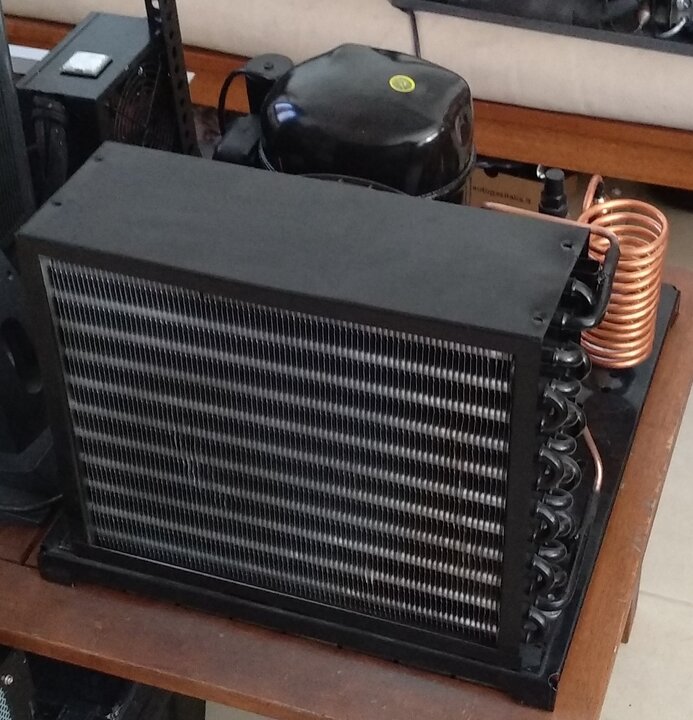

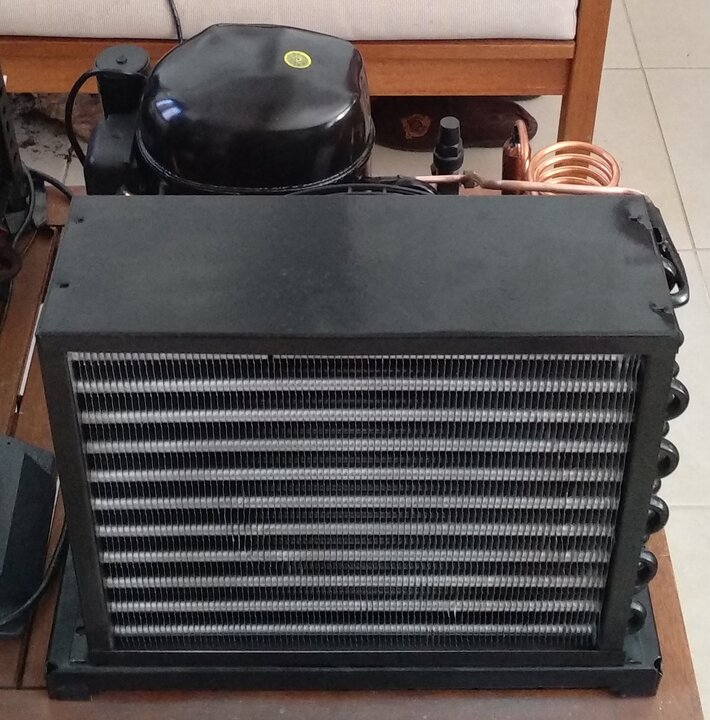

Eπισης μια αναδιάταξη του compressor πάνω στην βάση για καλύτερη εργονομία.

Επεξ/σία 18 Ιουλίου 2019 από obijuan1983

[Sheogorath]

39 λεπτά πριν, obijuan1983 είπε

Εν αναμονή ολοκλήρωσης του Single Stage rev.2.0 (The beast) , μαζεύω hardware.

Σήμερα ήρθε στα χέρια μου από ανακύκλωση μαγαζιού φίλου μια παλιά αλλά καλή ASUS P4C800 Deluxe s478 ,Pentium 4 3.0 512KB/800MHz HT με 2x1GB DDR400 και HD3450 AGP

Eπισης μια αναδιάταξη του compressor πάνω στην βάση για καλύτερη εργονομία.

Ψύξη VRM θυμίζω, το βλέπω αδύναμο για "μπρίκι".

Εχω κάψει VRM με ψύκτρα σε στοκ Prescot 3.2, για αυτό επιμένω, δεν είναι επεξεργαστες αυτοί.

[obijuan1983]

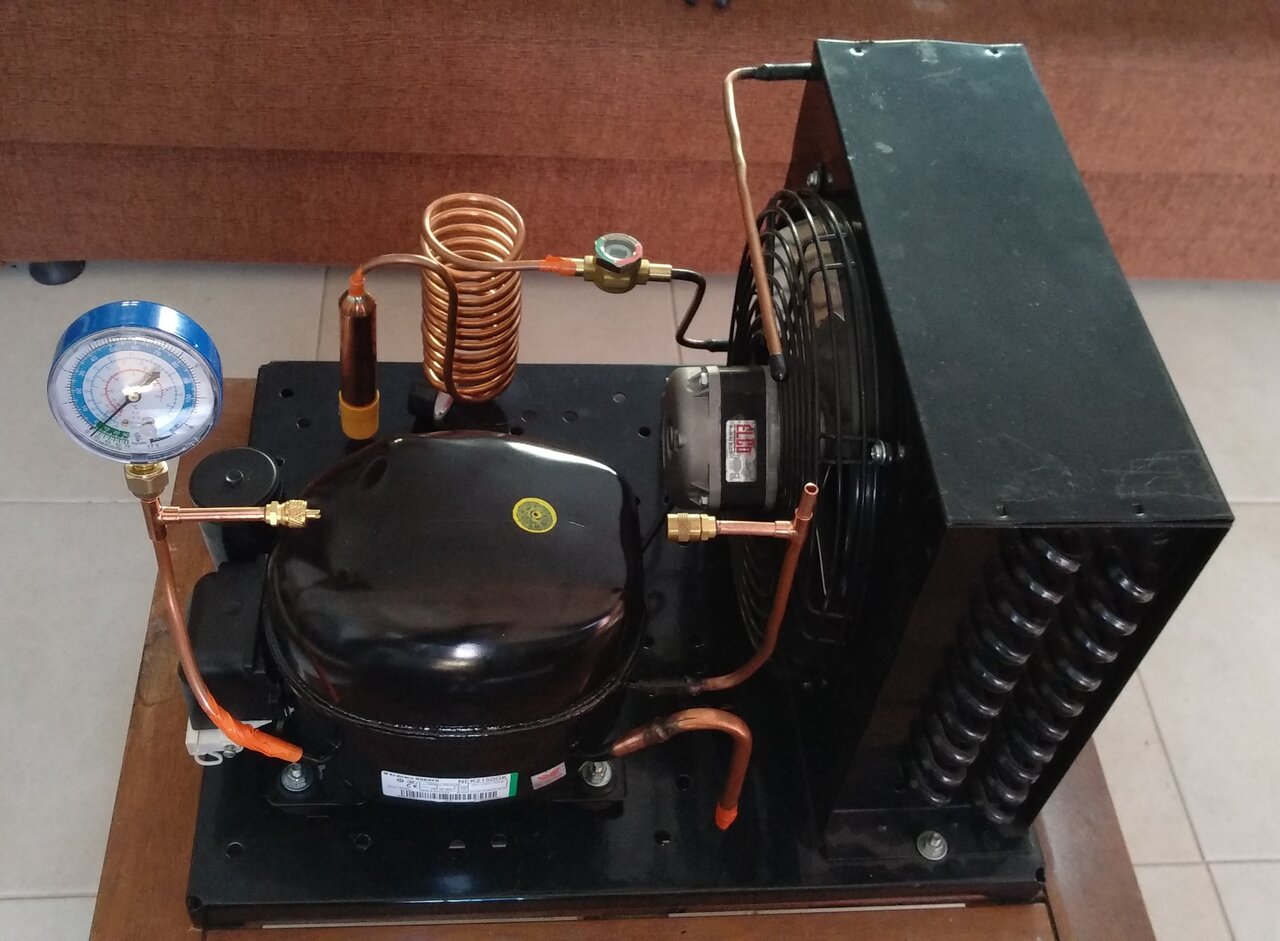

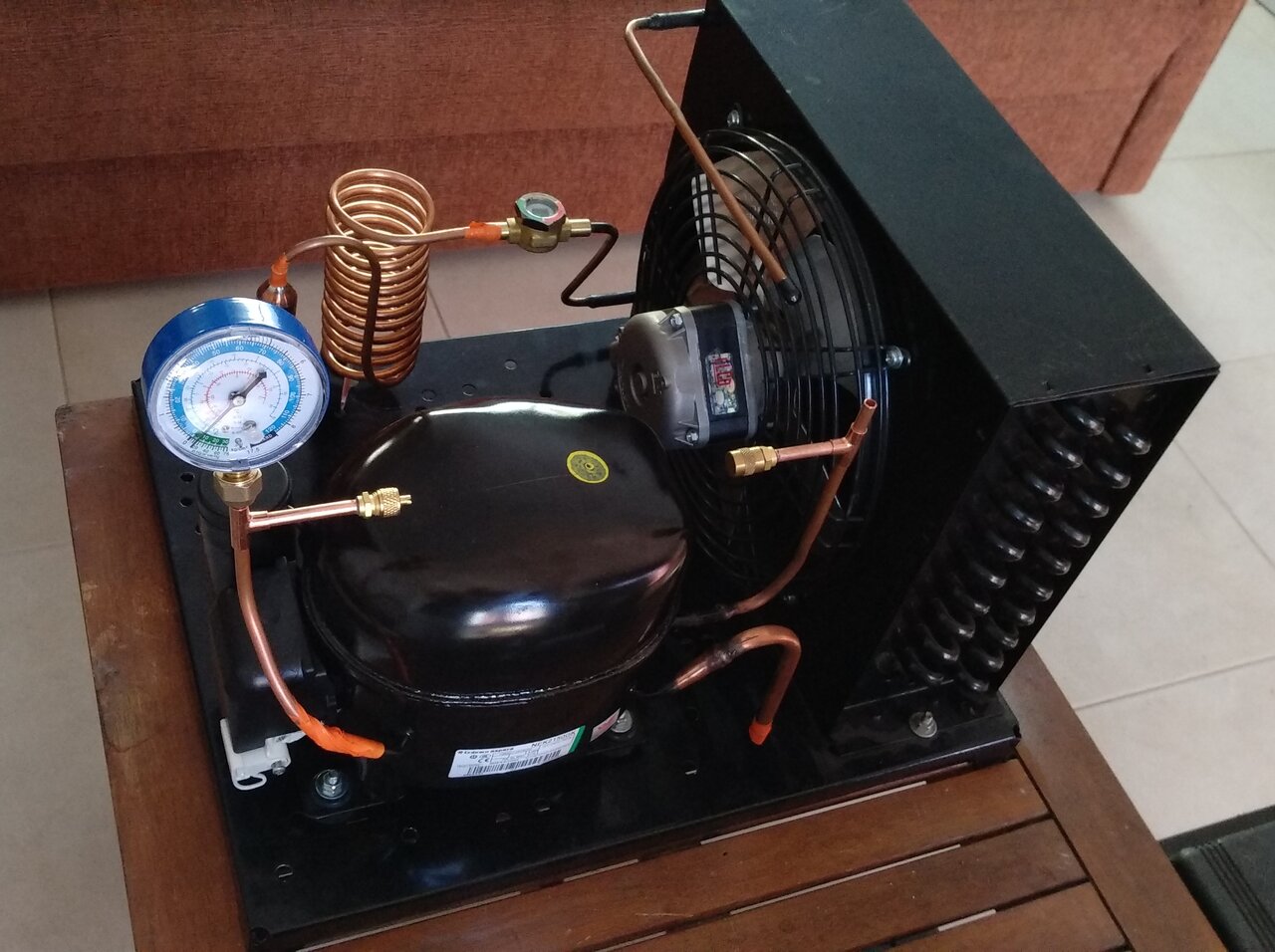

Μικρή πρόοδο με μανόμετρα και βαλβίδες υψηλης-χαμηλης πίεσης.
