Κυκλωμα με ρελε

[Fubar.gr]

Transistor NPN.

Εναλλακτικά μπορείς να χρησιμοποιήσεις συνηθισμένη επαφή πόρτας με τρανζίστορ PNP, απλά θα έχει μια μόνιμη αλλά πολύ μικρή κατανάλωση.

https://electronics.stackexchange.com/questions/401449/pnp-transistor-switch-circuit

[katbo]

Στις 23/8/2019 στις 1:24 ΠΜ, Fubar.gr είπε

Μαγνητική επαφή στην πόρτα με επαφή NC και NO: https://www.emimikos.gr/Sentek-BS-2012C-WHITE/

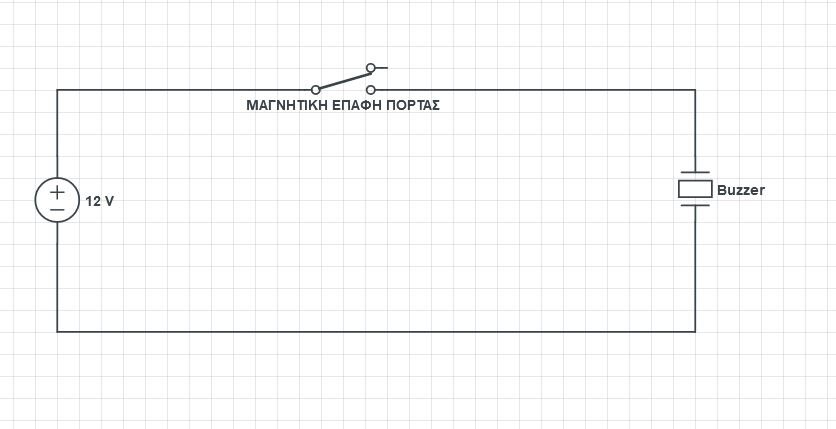

Αν το buzzer καταναλώνει μέχρι 200 mA τότε δέν χρειάζεται κάτι άλλο. Το κύκλωμα είναι ανοιχτό όταν η πόρτα είναι κλειστή και δέν καταναλώνει τίποτα. Η επαφή κλείνει όταν ανοίξει η πόρτα και τότε ενεργοποιείται το buzzer.

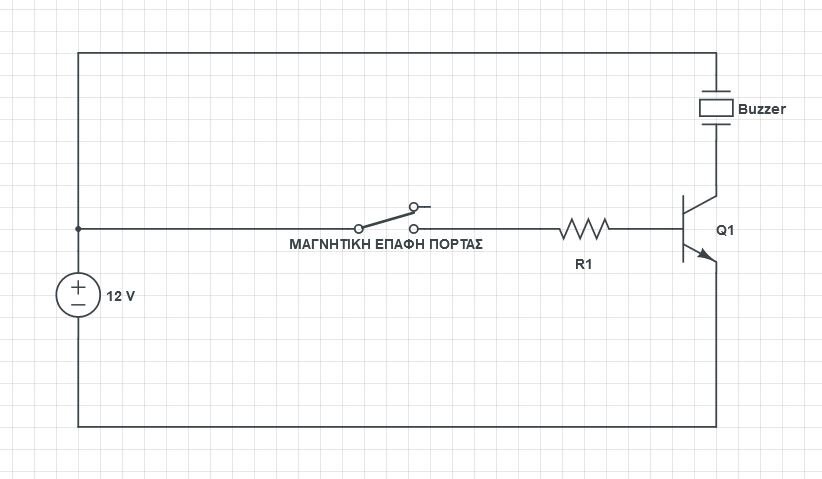

Αν η κατανάλωση είναι μεγαλύτερη απο 200 mA τότε αυτή η συνδεσμολογία:

Αυτό επίσης δέν καταναλώνει τίποτα όσο η πόρτα είναι κλειστή. Το Q1 και η τιμή της R1 θα εξαρτηθούν απο το πόση είναι η κατανάλωση του buzzer.



Επαναφέρω το θέμα γιατί θέλω να φτιάξω αντίστοιχο σύστημα "συναγερμού" που όταν ανοίγει η εξώπορτα να ανάβει μια λάμπα 220v μέσα στο σπίτι. Η μαγνητική επαφή είναι ίδια αλλά φαντάζομαι θα χρειαστώ και κάποιο ρελεδάκι για να παίρνει το χαμηλό σήμα της επαφής και να κλείνει το κύκλωμα των 220 v. Έχετε να προτείνεται κάτι μιας και δεν έχω ξαναασχοληθεί με ρελέδες;
