Cascade Project 2.0


Προτεινόμενες αναρτήσεις

Δημοσ. (επεξεργασμένο)

Ήρθε η ώρα για νέες περιπέτειες με την κατασκευή ενός Cascade με reciprocating συμπιεστές για μείωση του θορύβου.

Θα αποτελείται από:

1ο στάδιο:

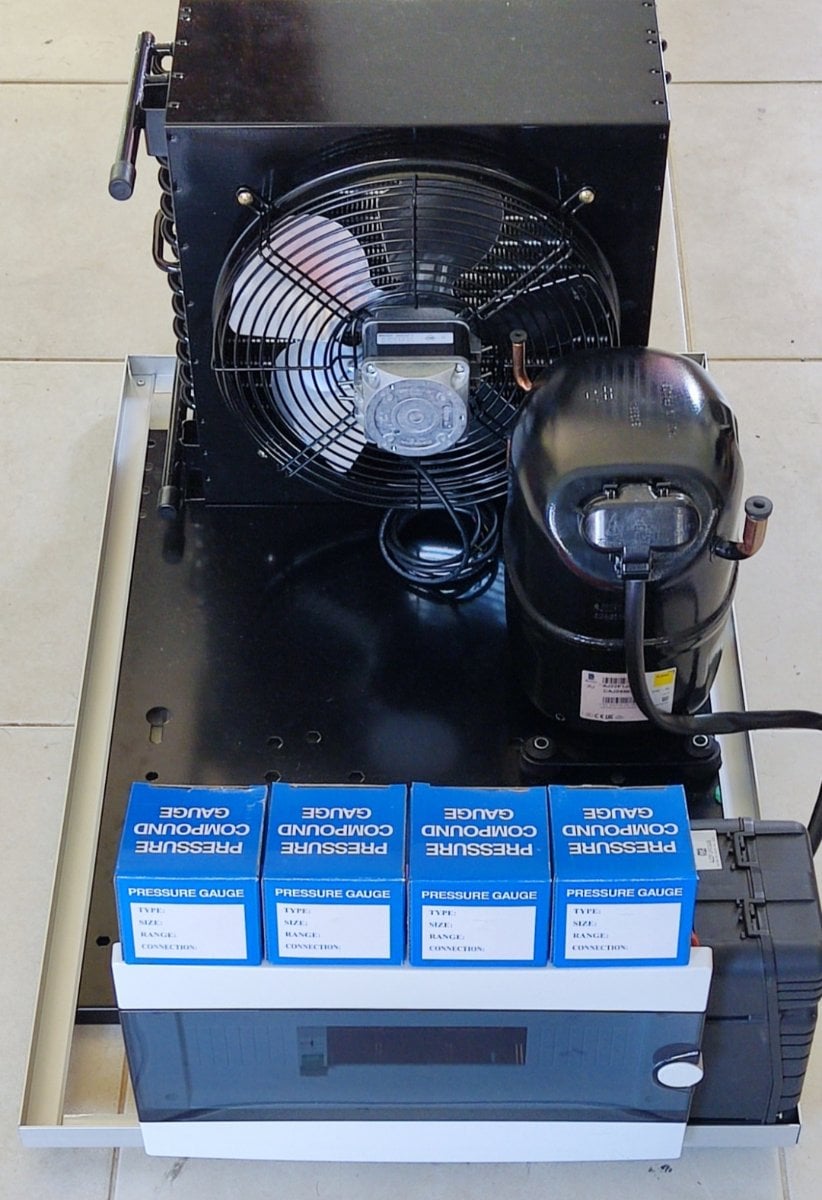

- Tecumseh-L'unite 34cc 1.5HP Compressor

- 3KW Condenser

- 300mm ανεμιστήρα

- Danfoss Molecular φίλτρο 1/4 flare

- Huana Sight Glash 1/4 flare

- 1.1L Receiver

- Suction Accumulator

- Danfoss TES2 βαλβίδα εκτονωσης

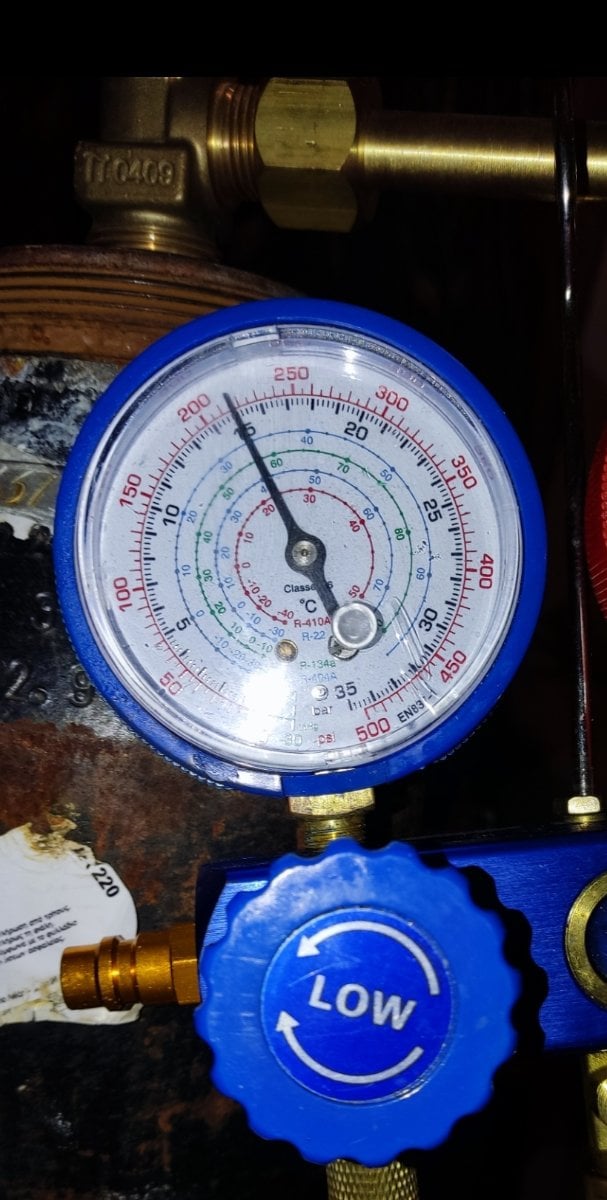

- Hi-Lo Μανόμετρα 1/4 flare

- Danfoss KP5 pressostat

- R404a αέριο

2o σταδιο

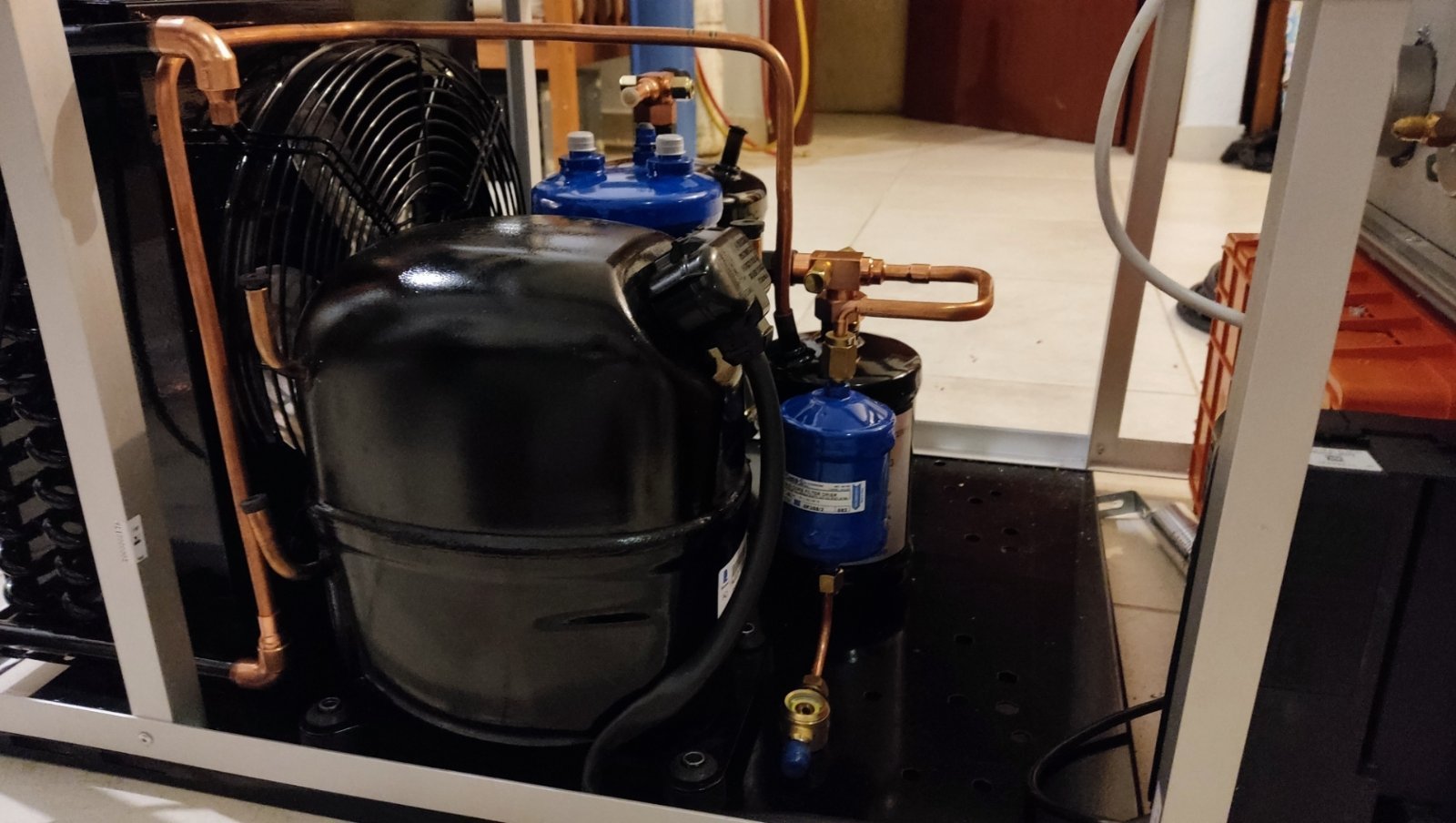

- Tecumseh-L'unite 21cc 1HP Compressor

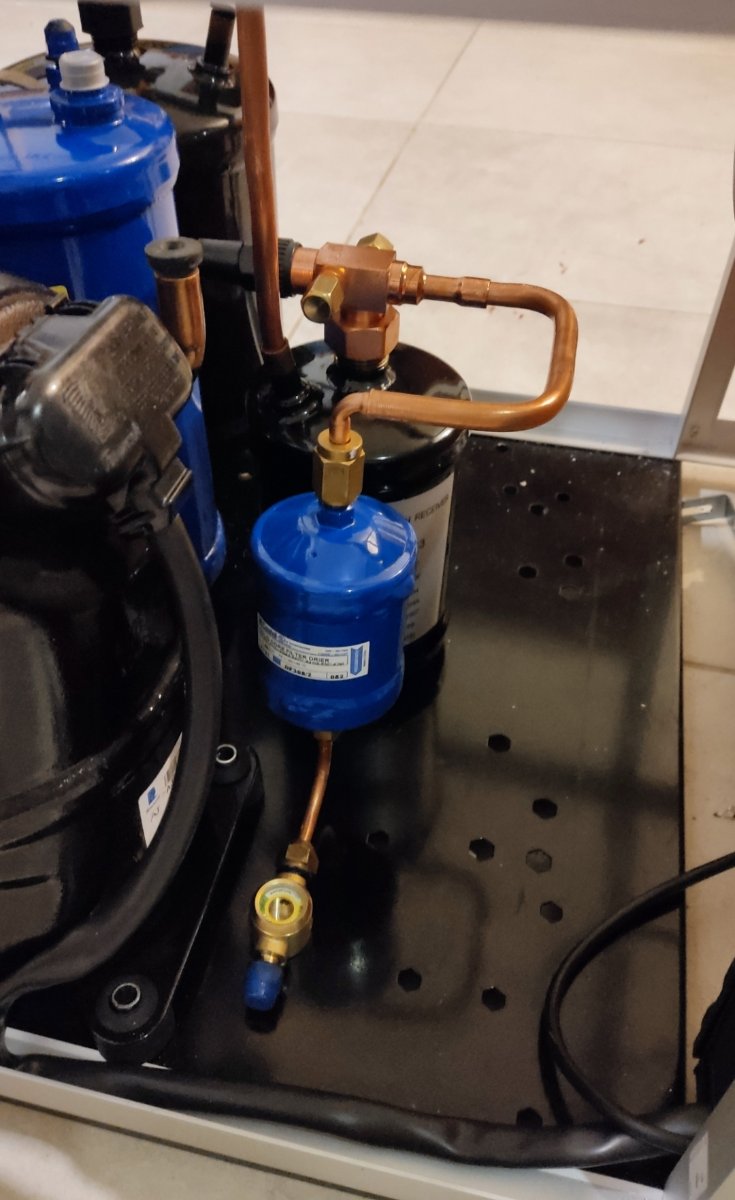

- Danfoss Molecular φίλτρο 1/4 flare

Hi-Lo Μανόμετρα 1/4 flare

- Danfoss KP5 pressostat

- 4L Expansion Tank

- Oil separator 1/2"

- Suction Accumulator

- 1.2mm τριχοειδης για evaporator

- 1.2mm τριχοειδης για hot gas bypass

- r1150 αέριο (Αιθυλένιο)

Tα δύο στάδια θα βρίσκονται σε επαφή με ένα Heat Exchanger 40 πλακων.

Διαστάσεις 75cm(Μ)51cm(Π)45cm(Y)

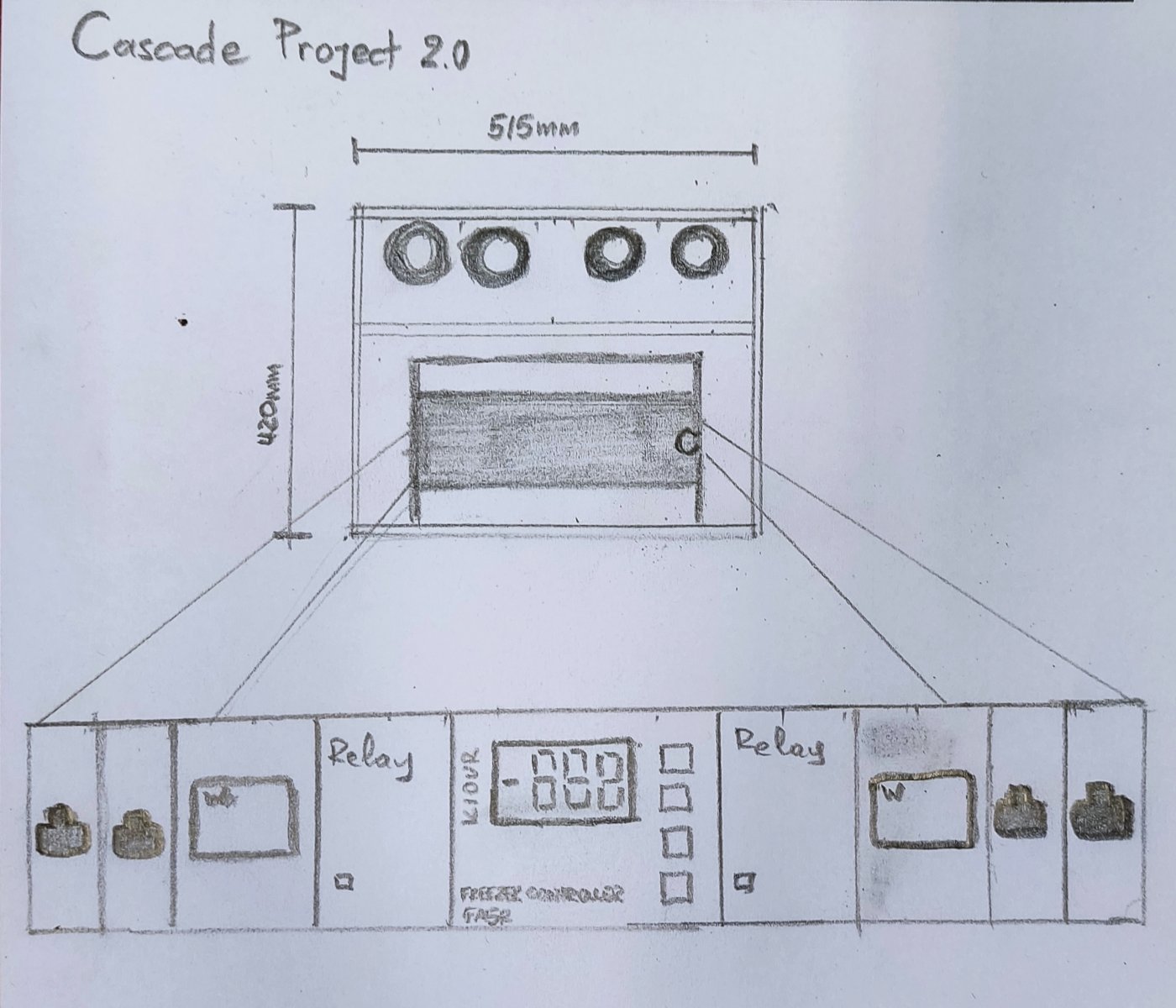

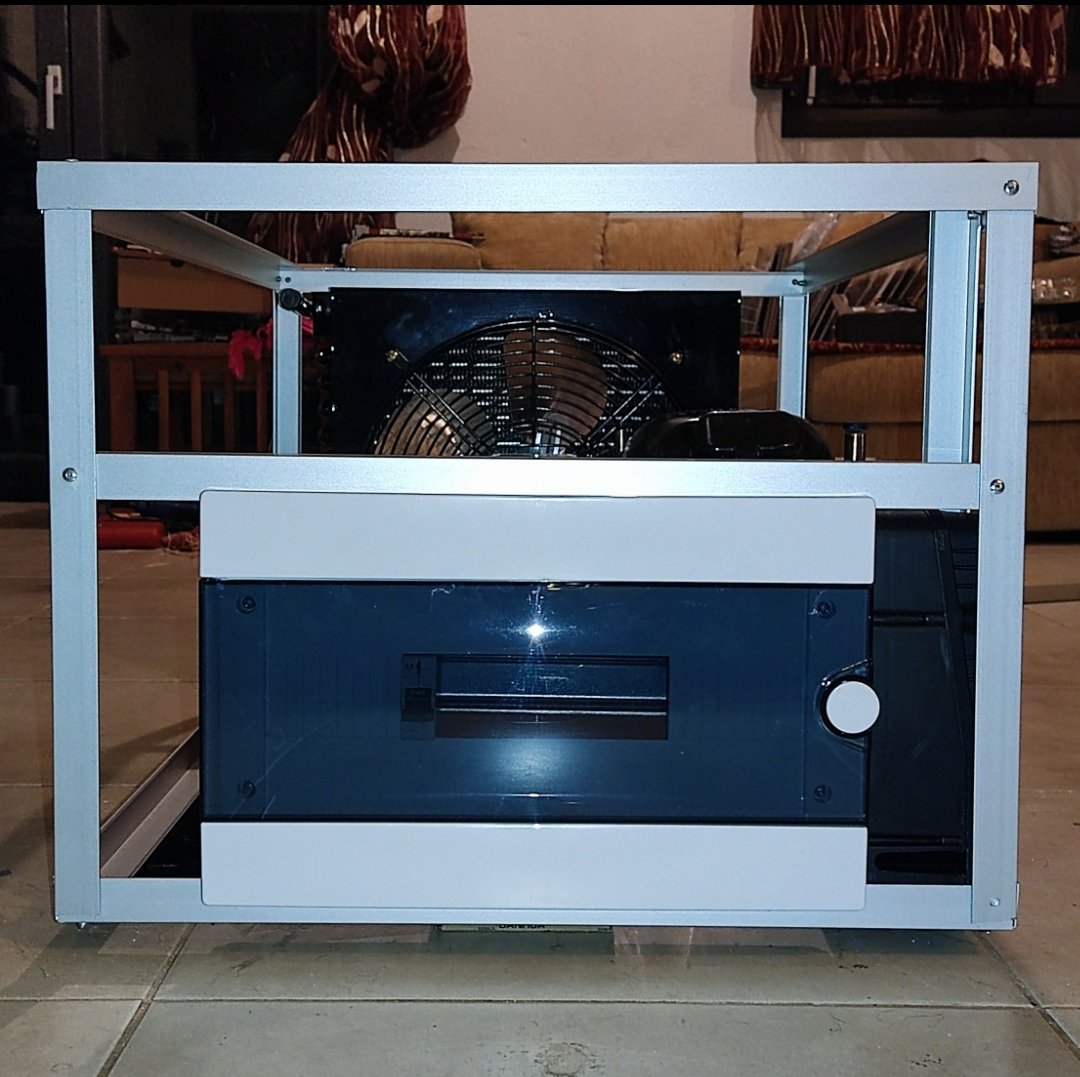

Όλα τα ηλεκτρικά θα φιλοξενηθούν σε έναν ηλεκτρολογικό πίνακα 16 θεσεων

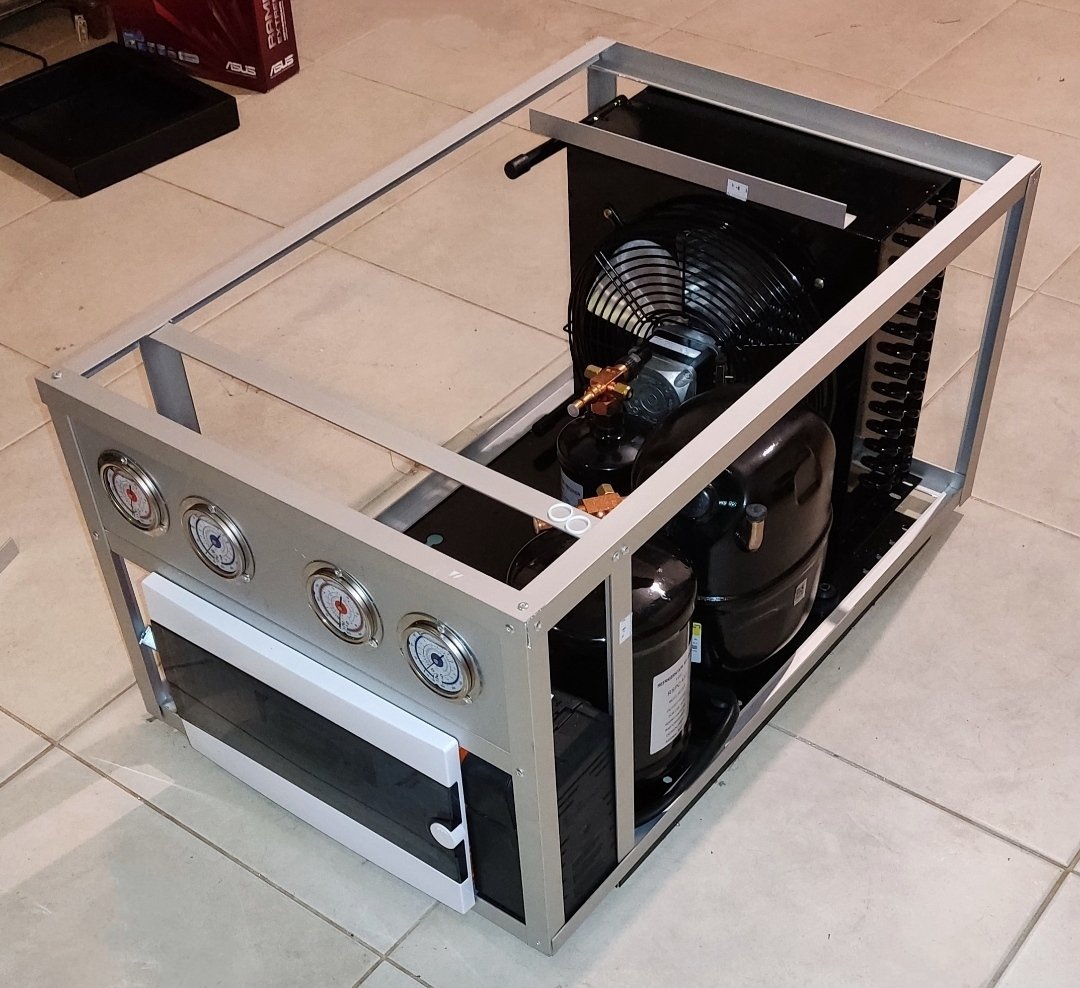

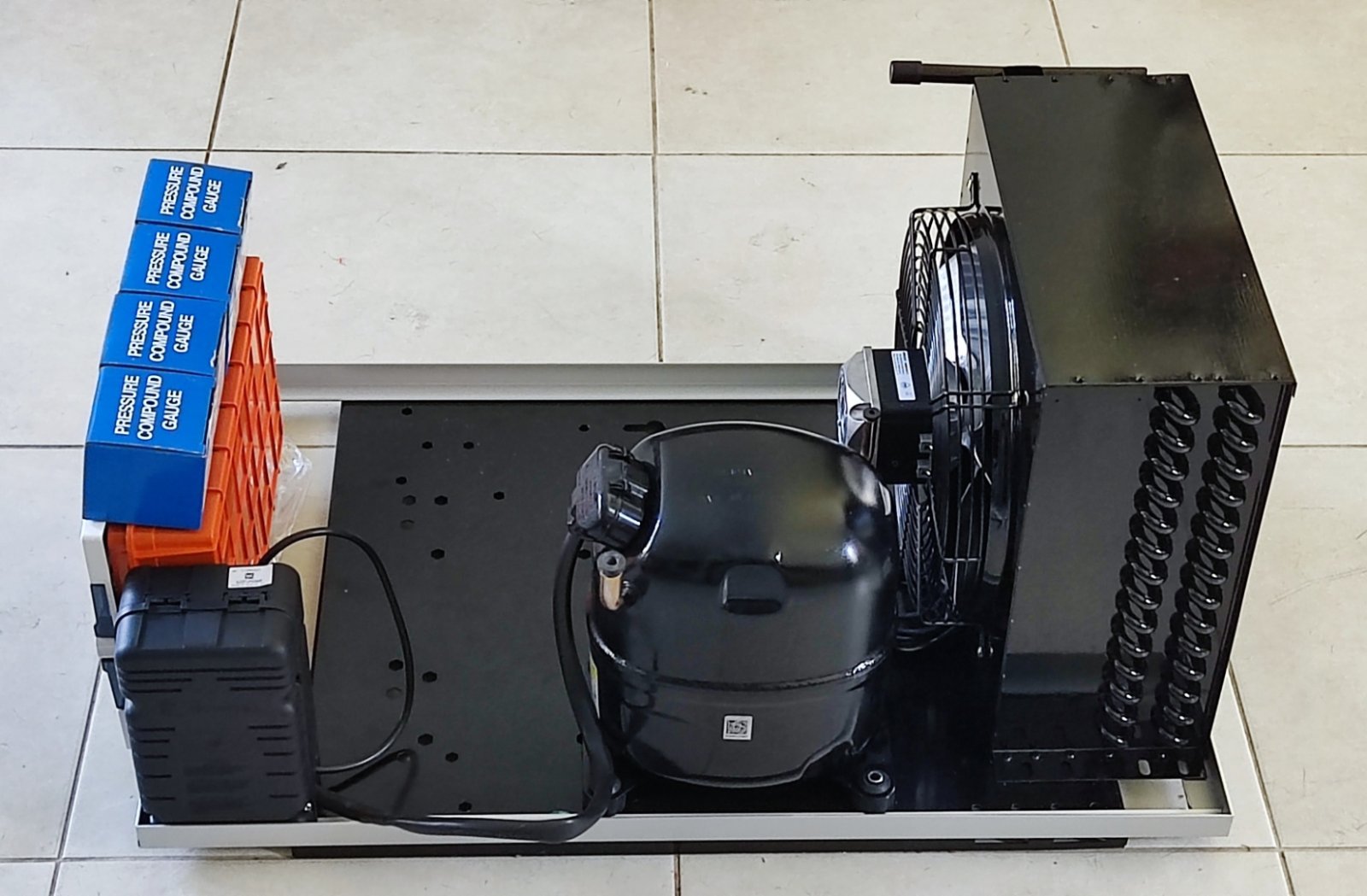

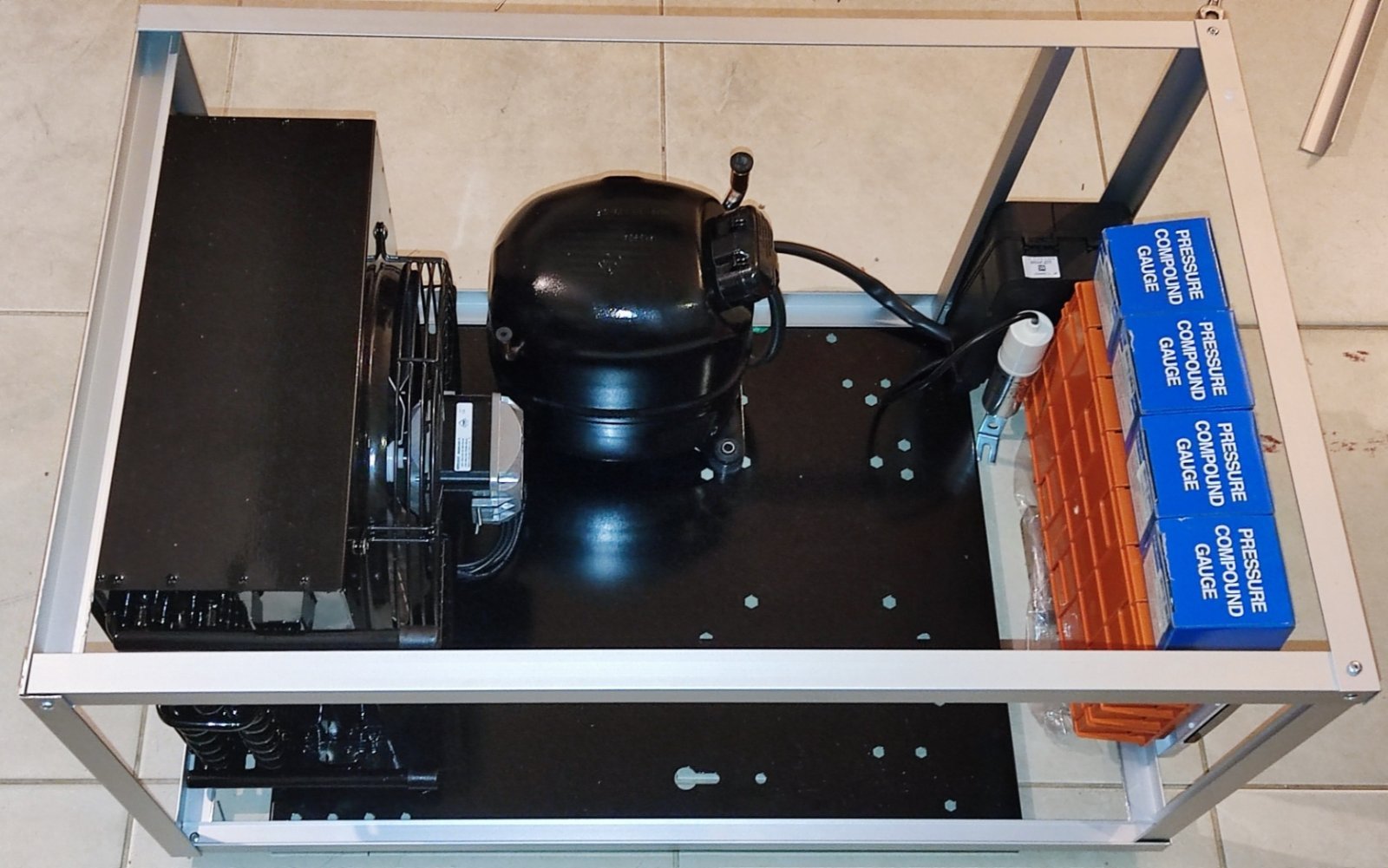

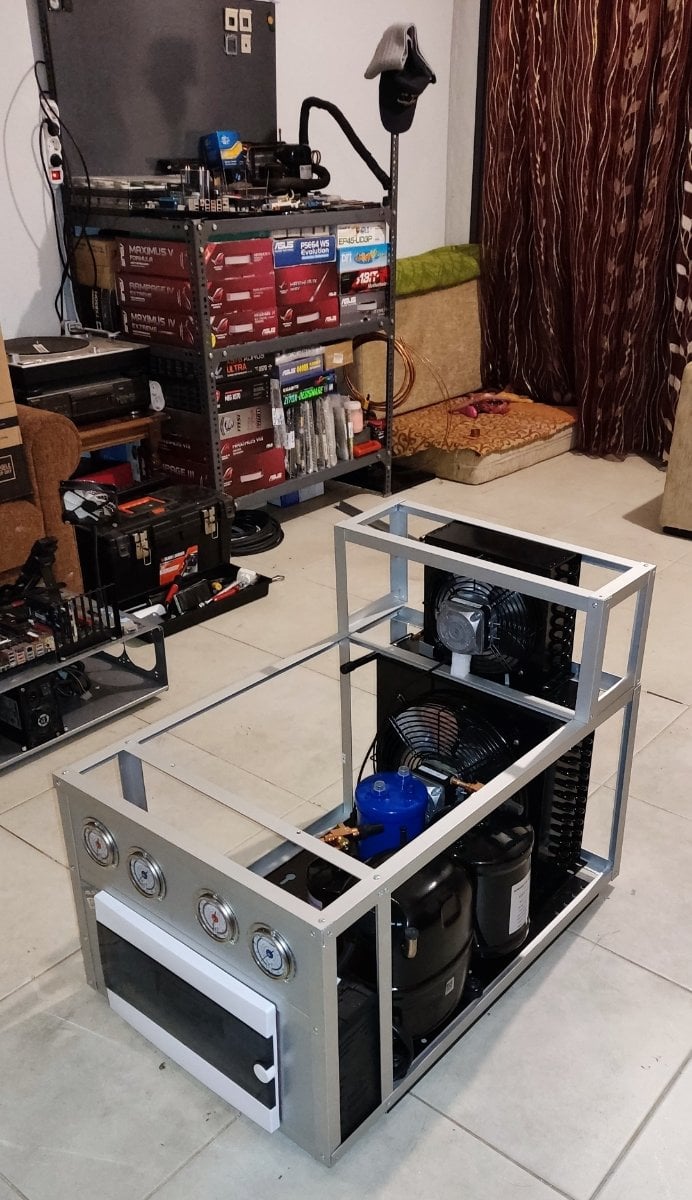

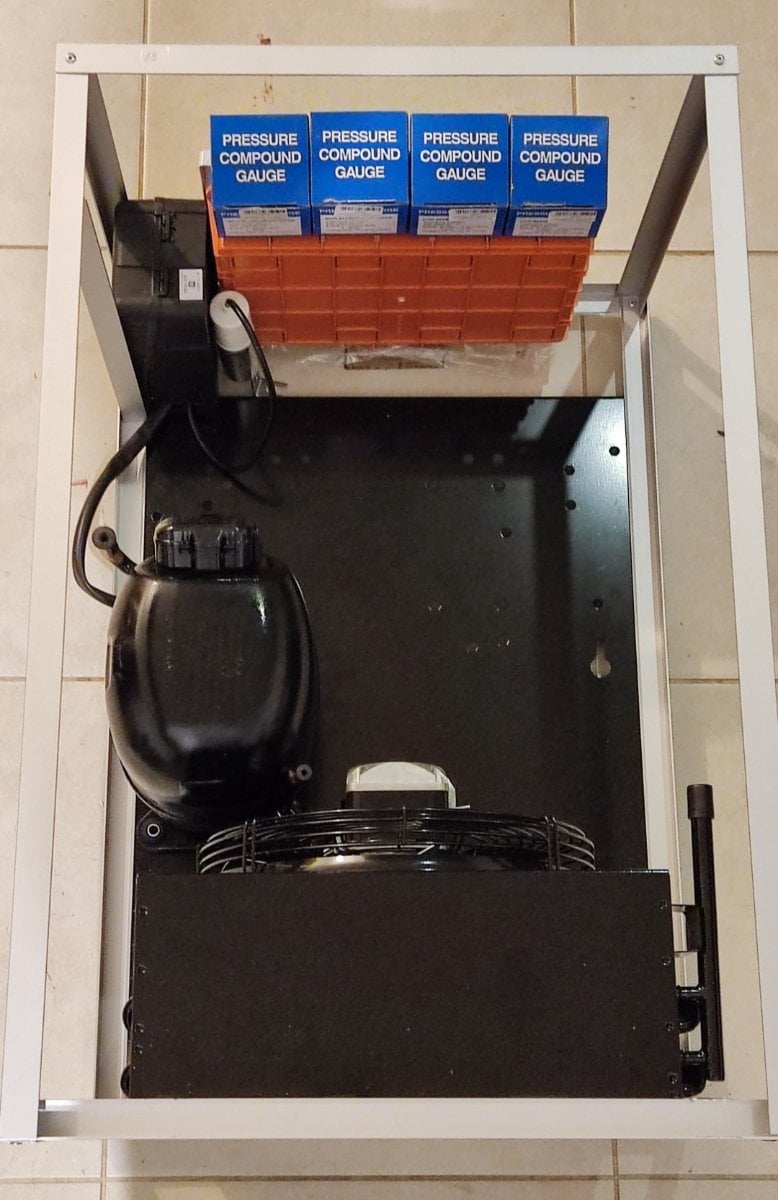

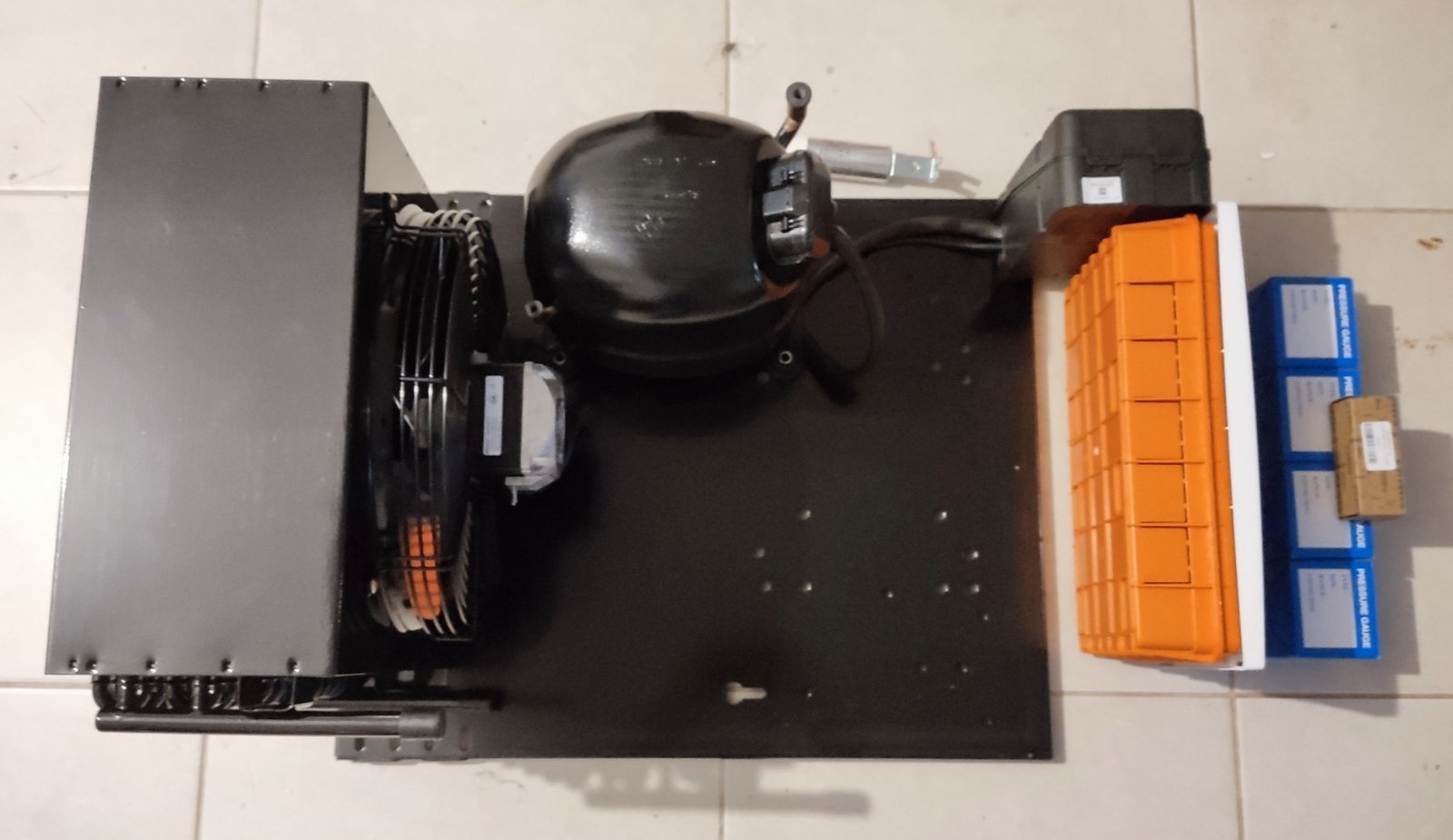

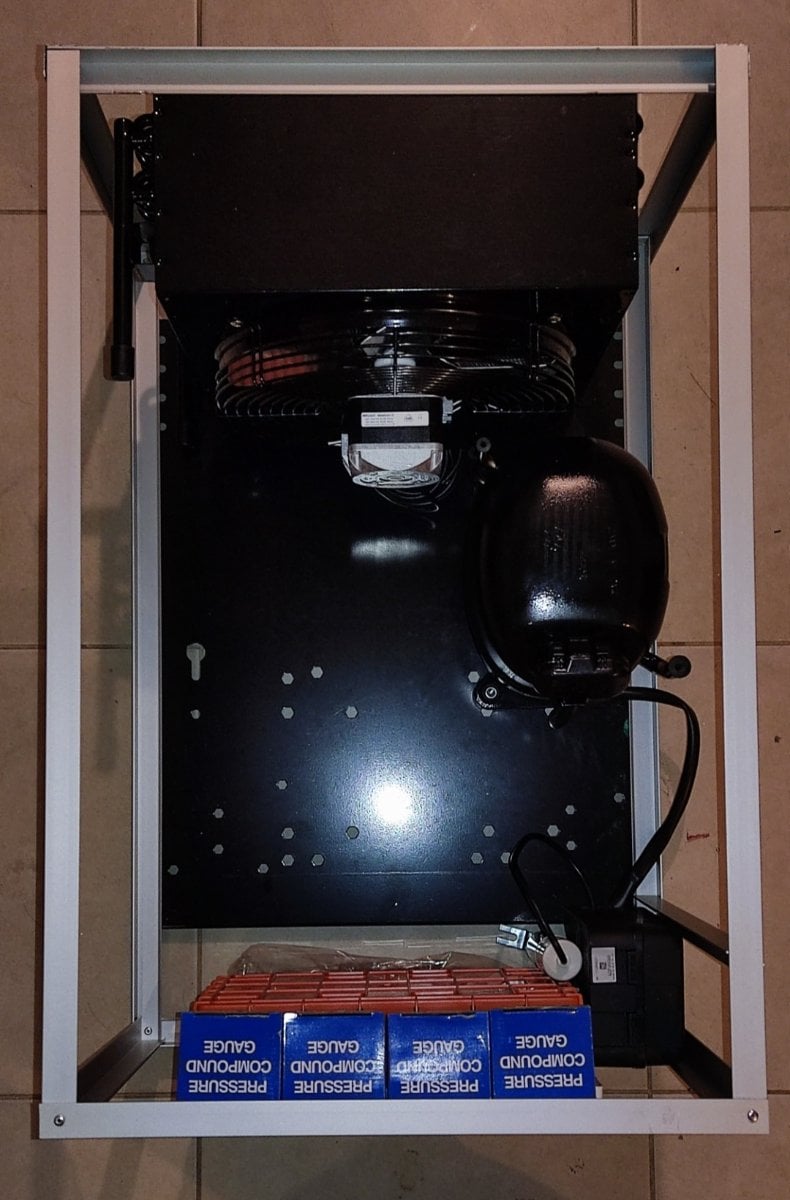

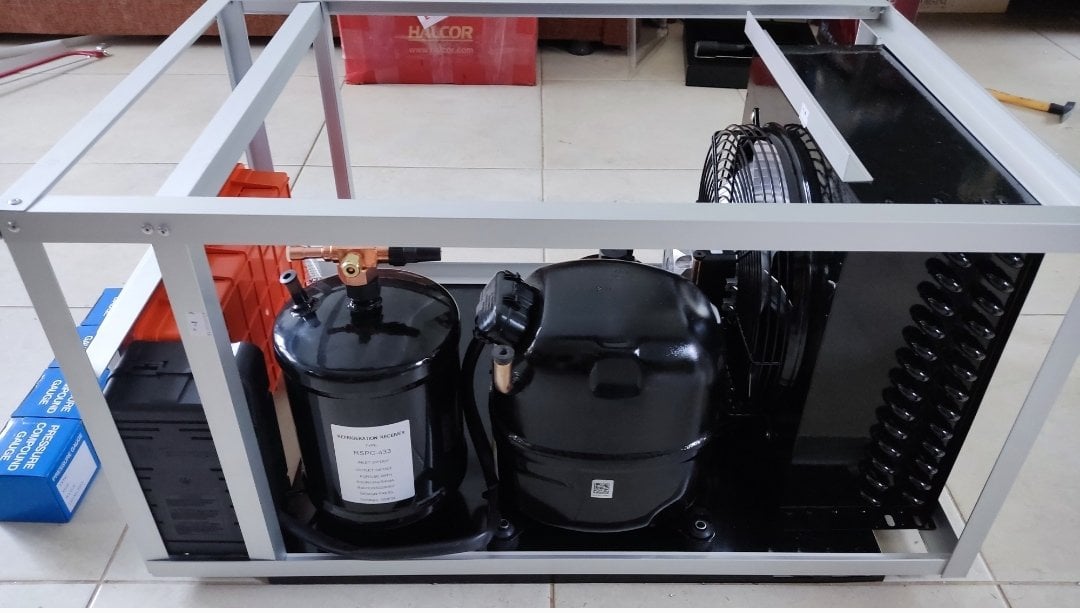

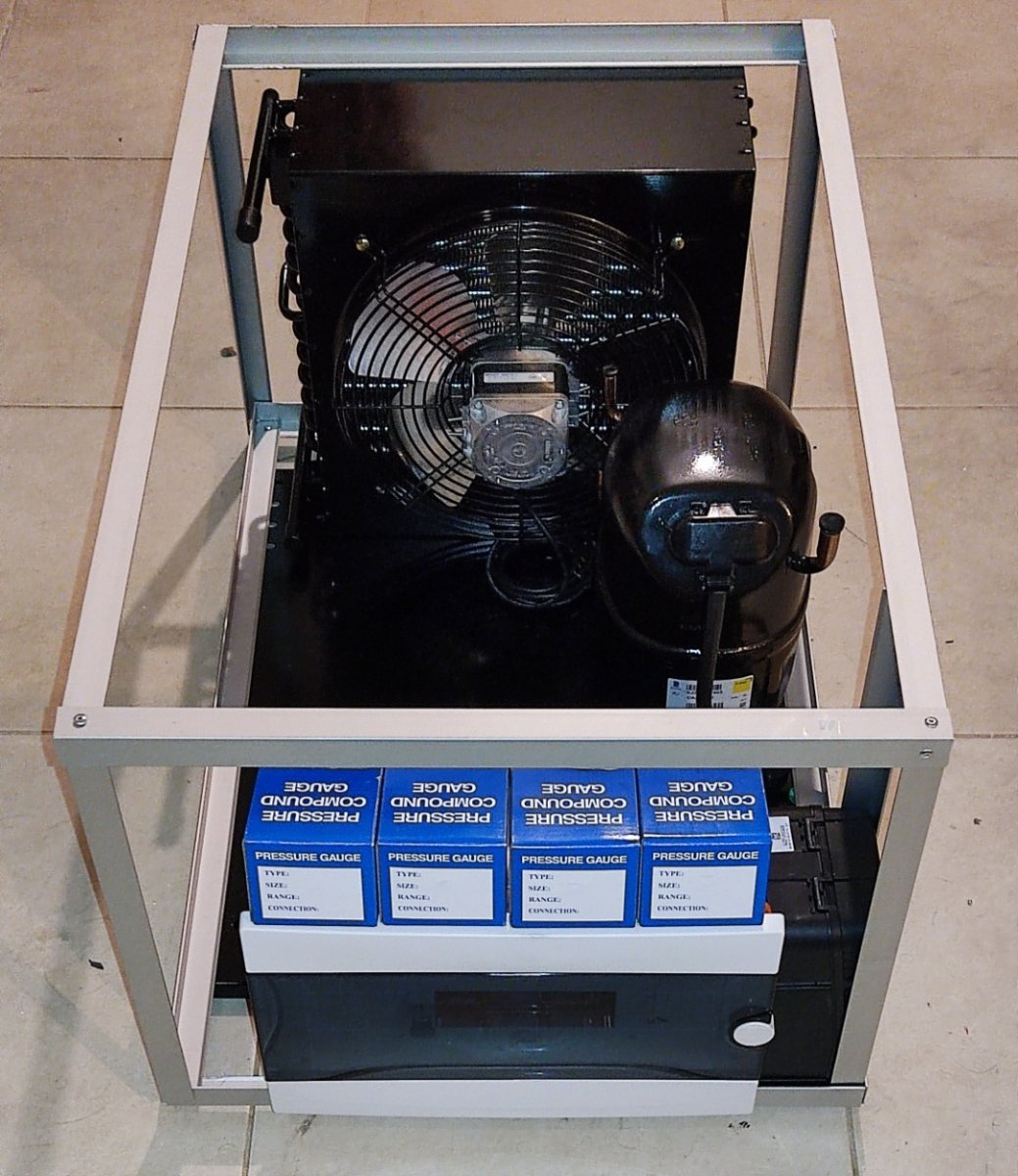

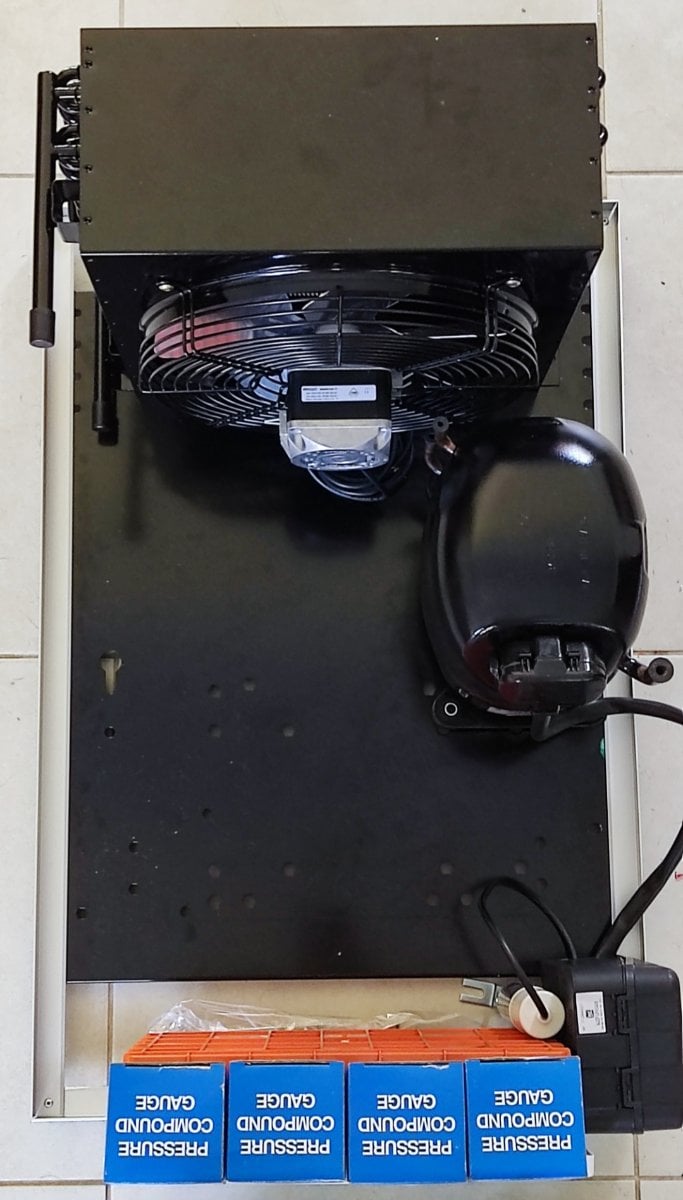

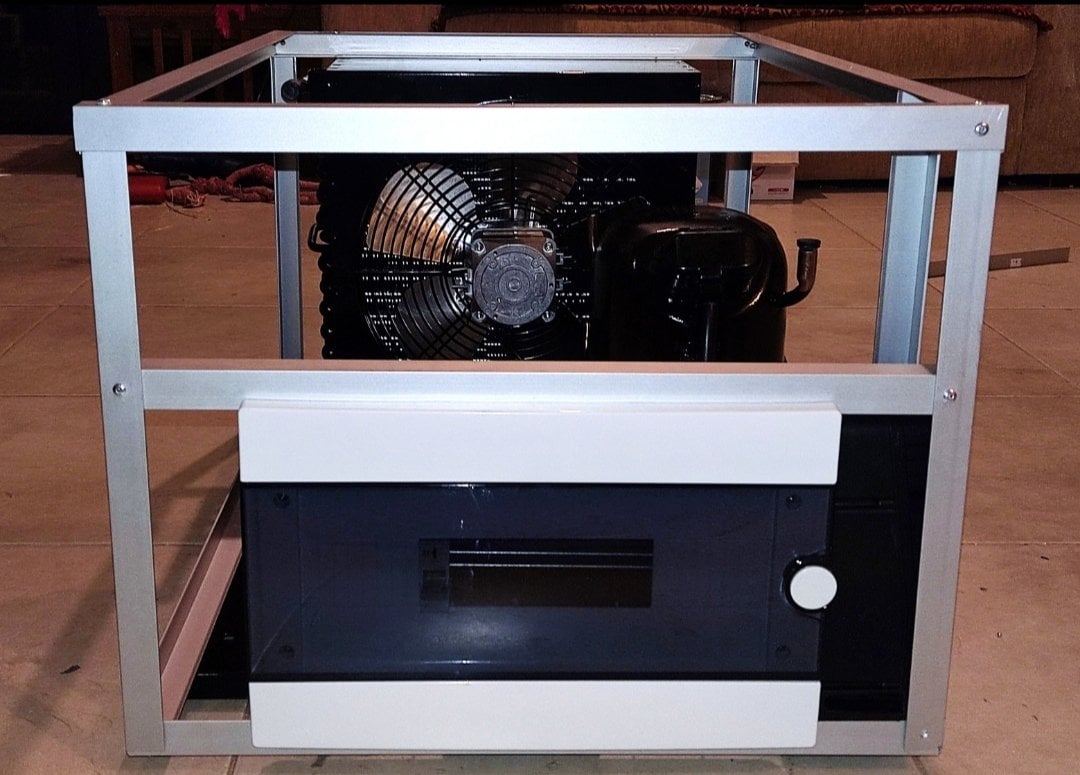

Αρχίζει η συλλογή των εξαρτημάτων και η κατασκευή του frame από βέργες αλουμινίου - γωνια.















Επεξ/σία από obijuan1983
  • Like 9
  • Thanks 3
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Αυτή τη φορά θα χρησιμοποιήσω όσο το δυνατόν περισσοτερο Γαλλικά προϊόντα! (Τecumseh-L'unite & Hager)

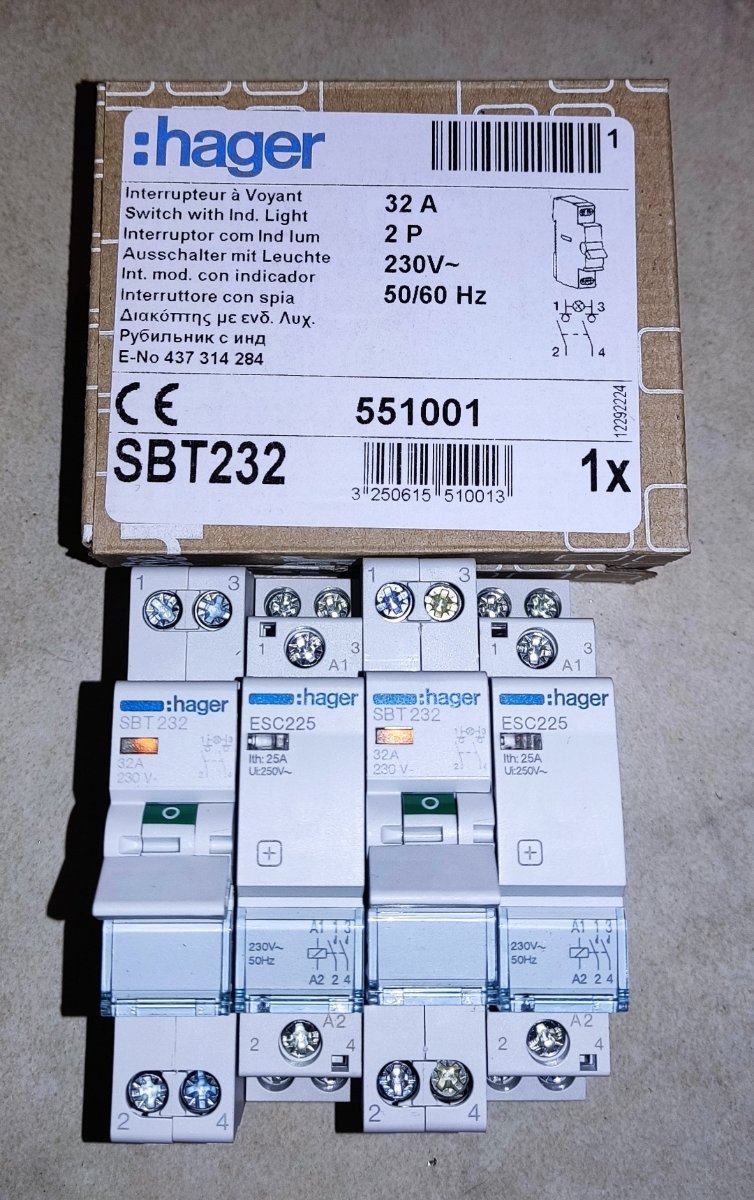

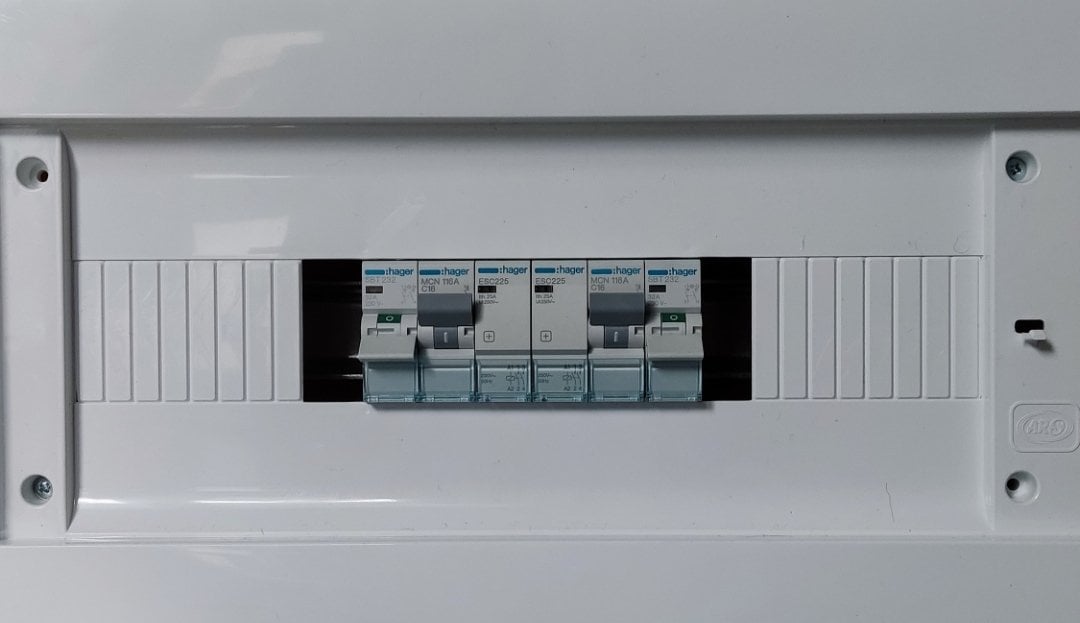

Διακόπτες και ρελέ λοιπόν της Hager για τα 2 σταδια


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

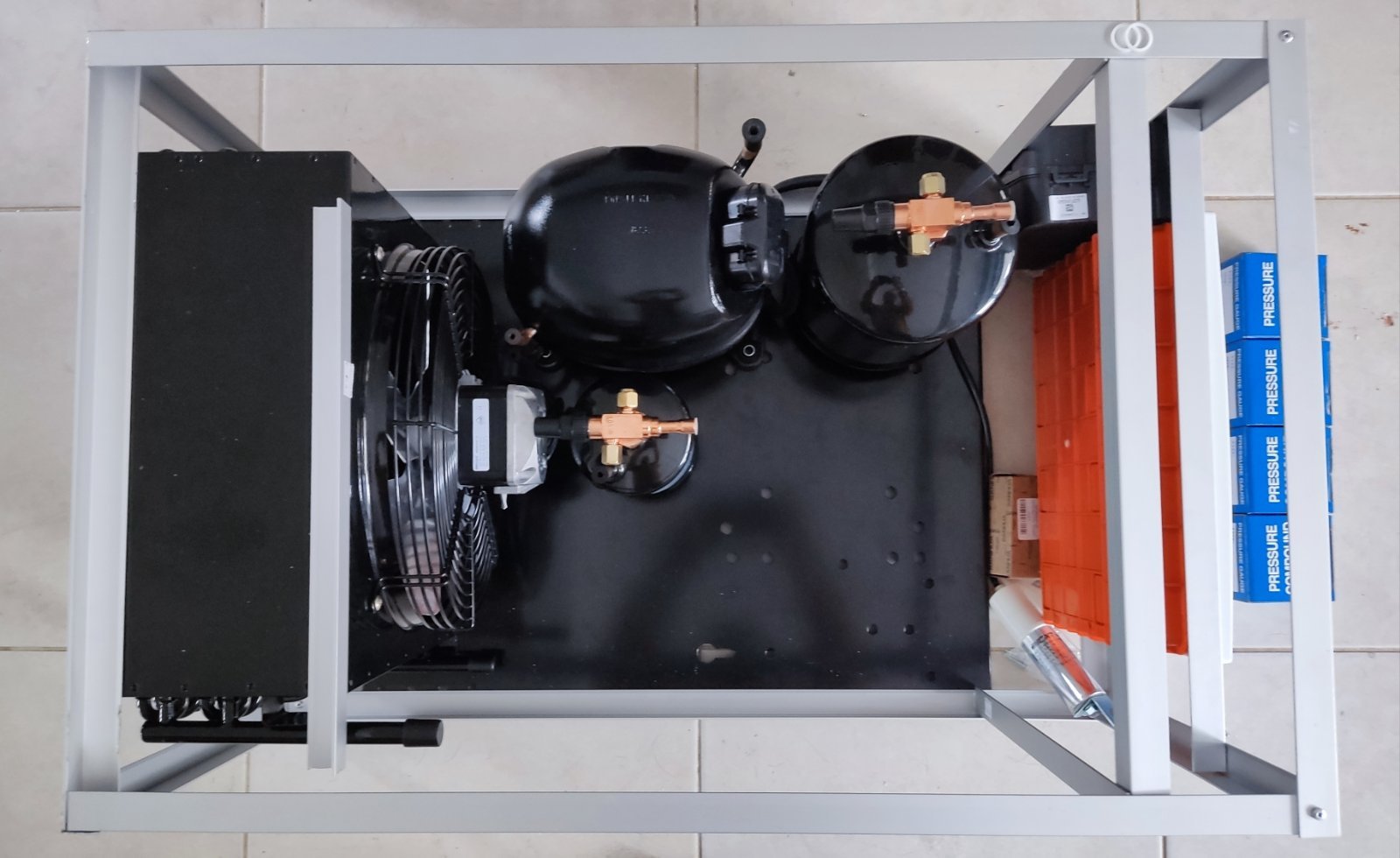

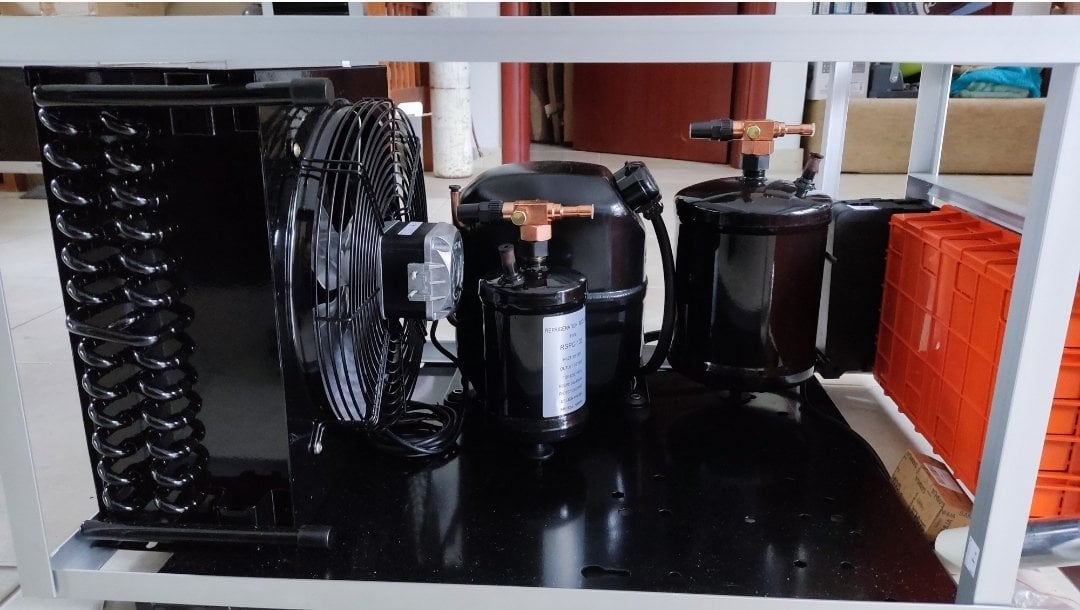

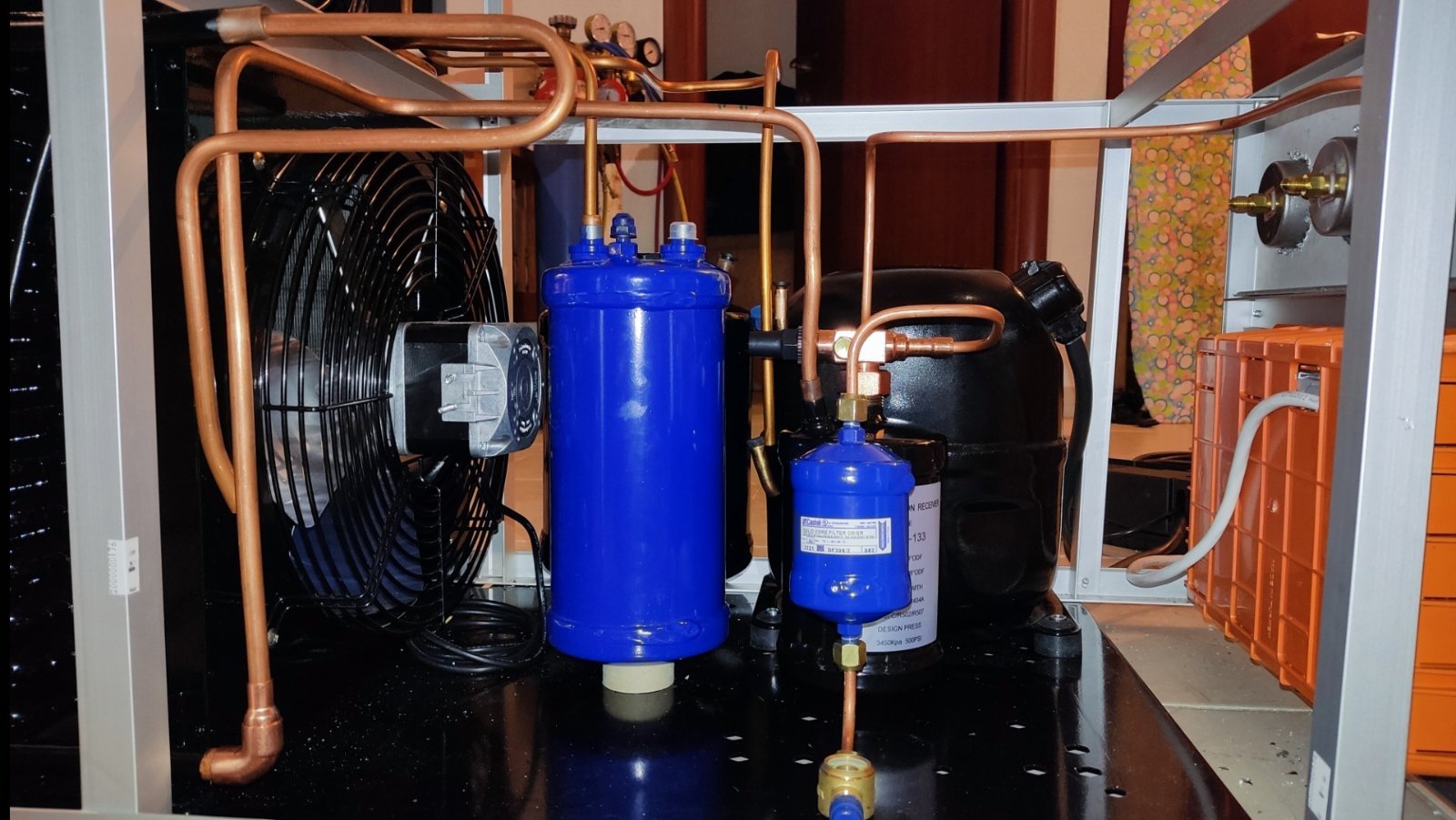

Receiver 1.1L για το πρώτο στάδιο & Reveiver 4L για χρησιμοποίηση του ως Expansion Tank για να υπάρχει χαμηλή στατική πίεση στο 2ο στάδιο με το r1150




Επίσης επιπλέον ηλεκτρολογικό υλικο


Επεξ/σία από obijuan1983
  • Like 6
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

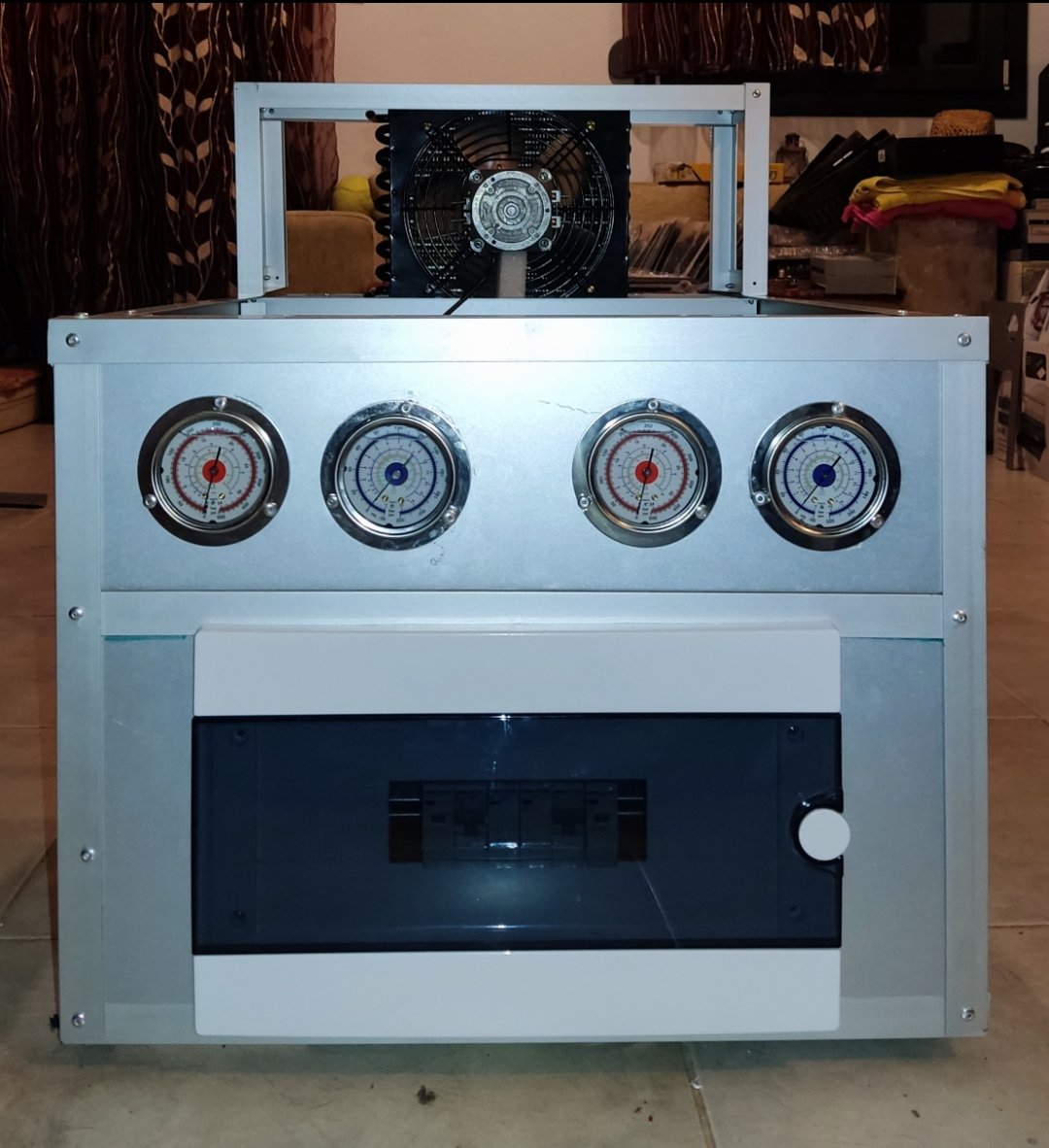

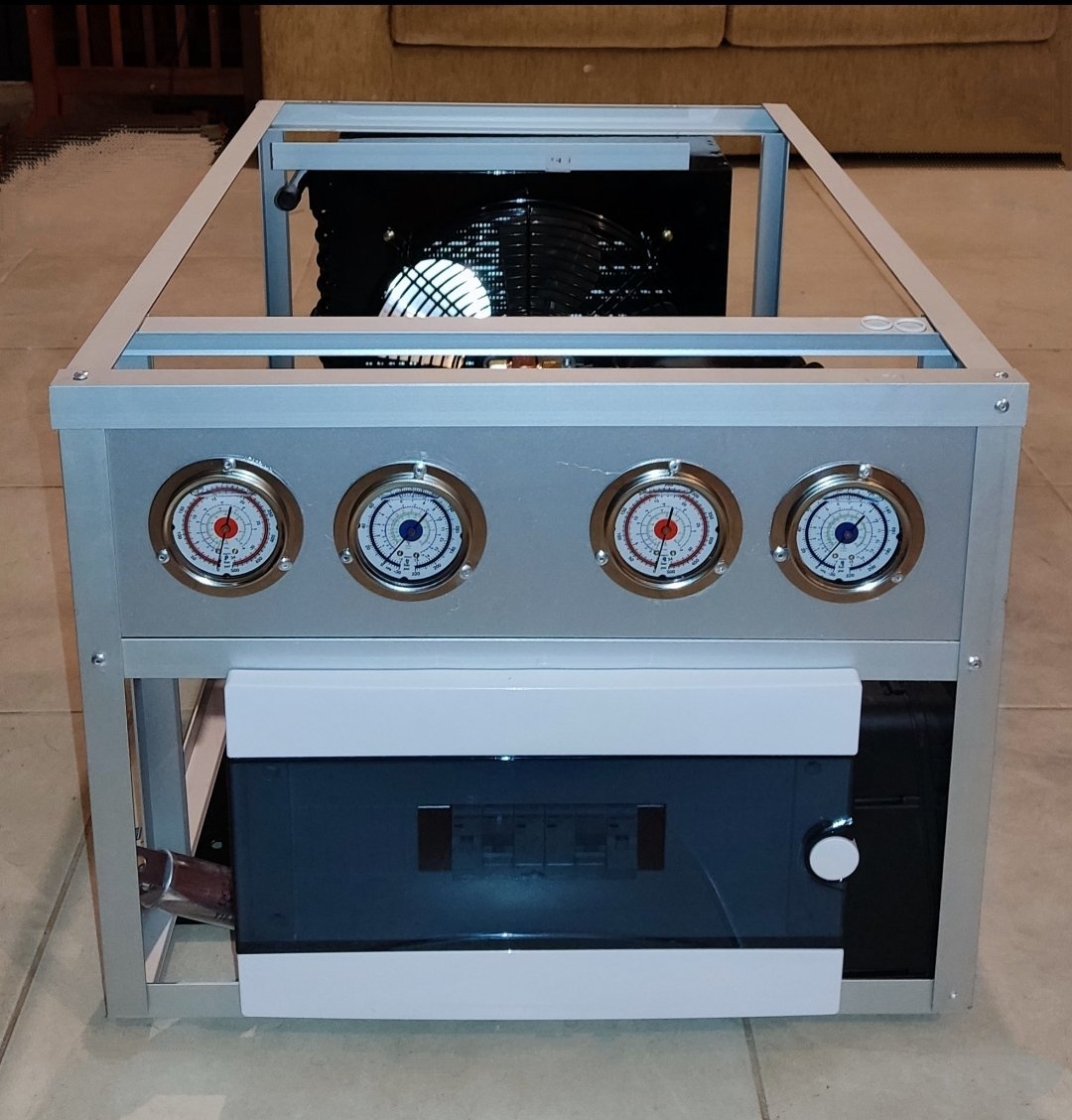

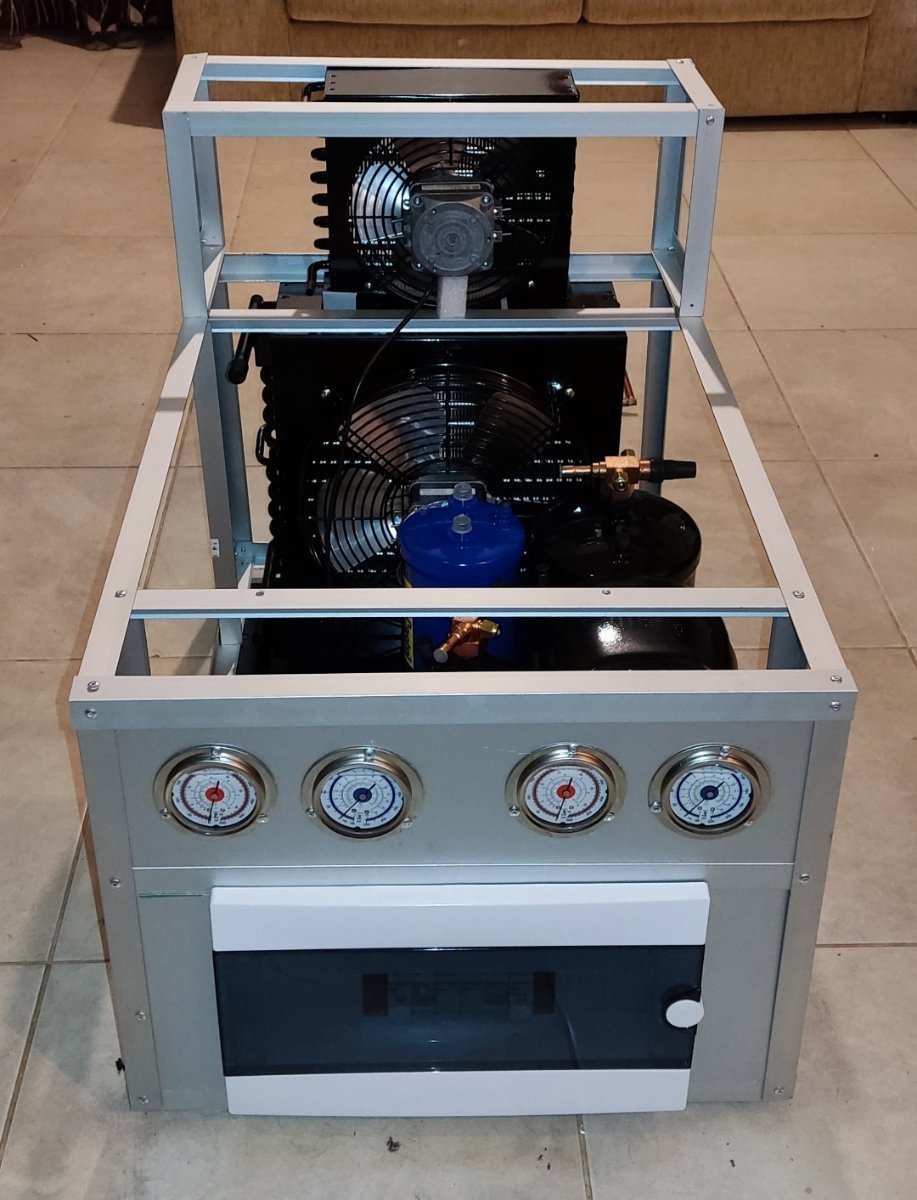

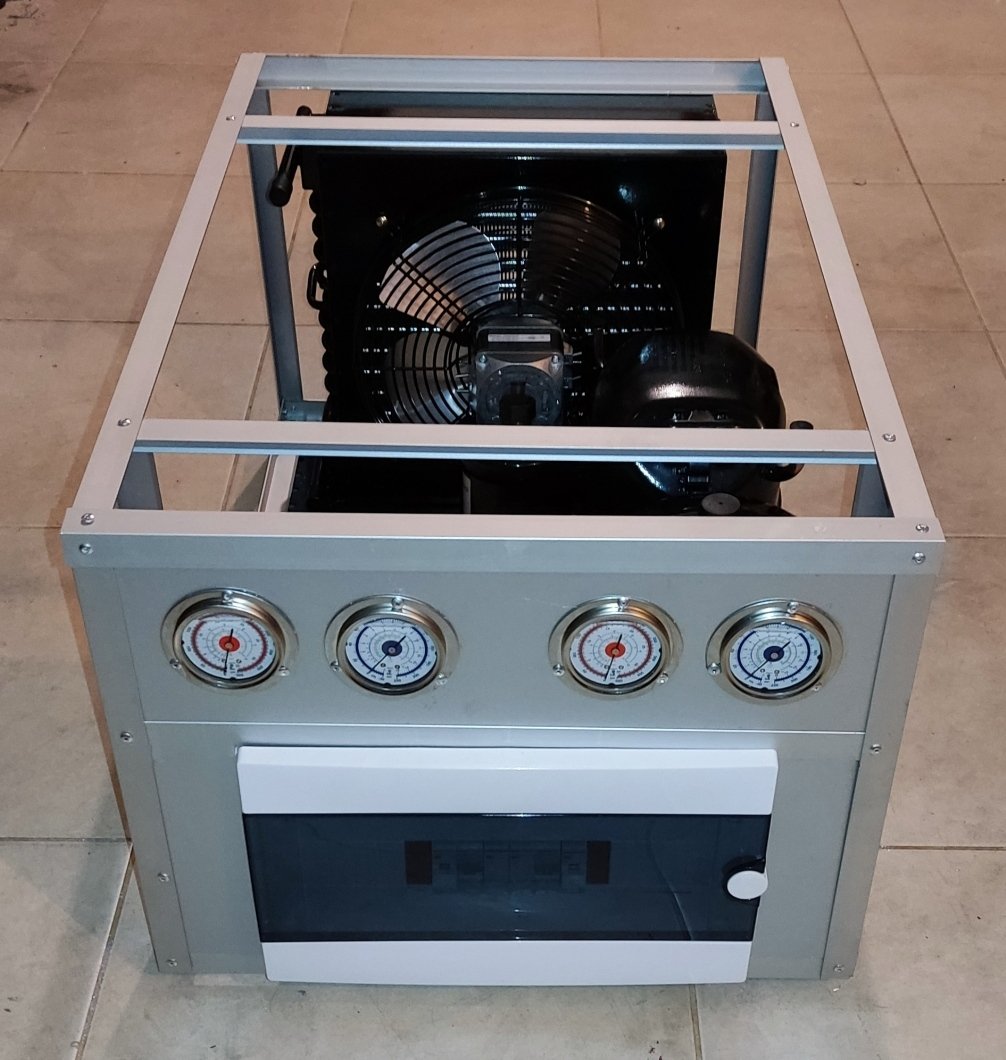

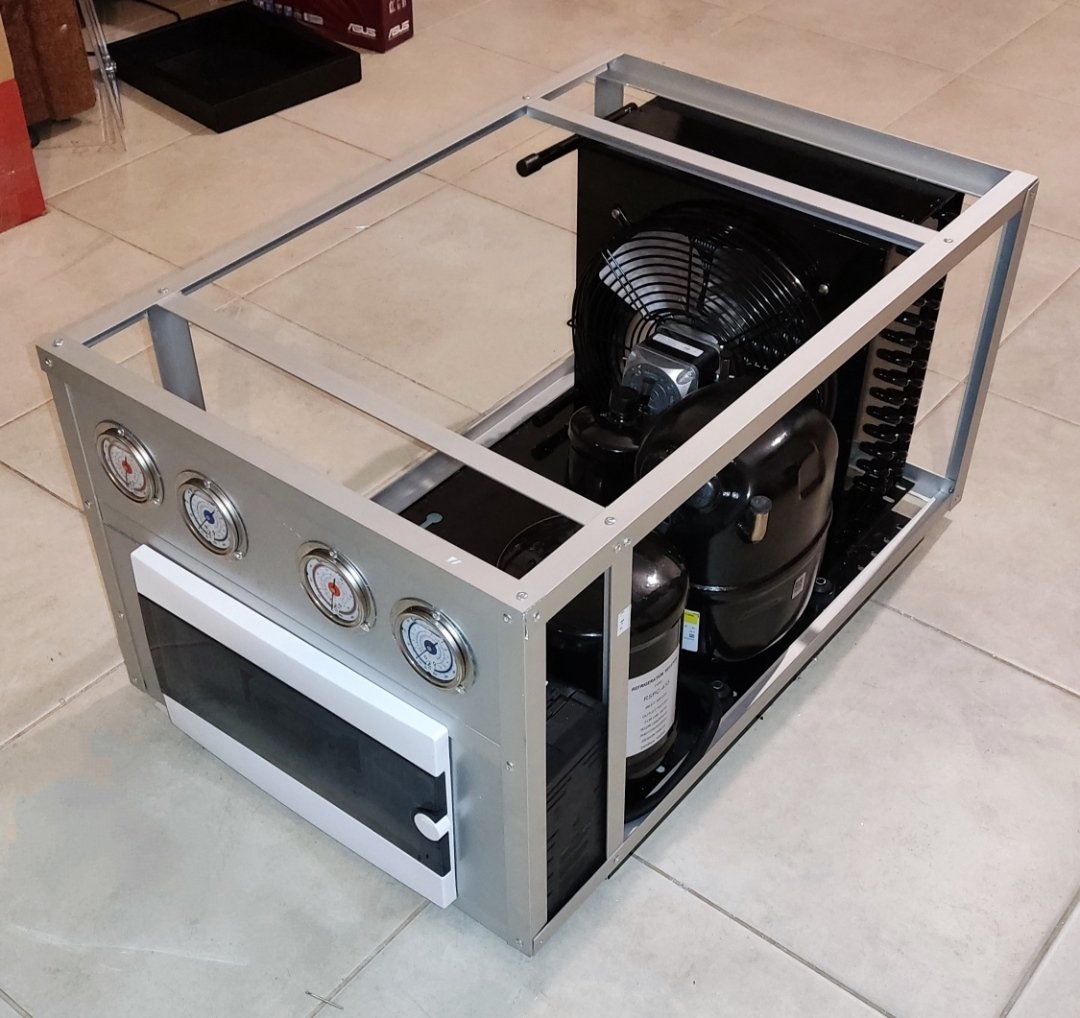

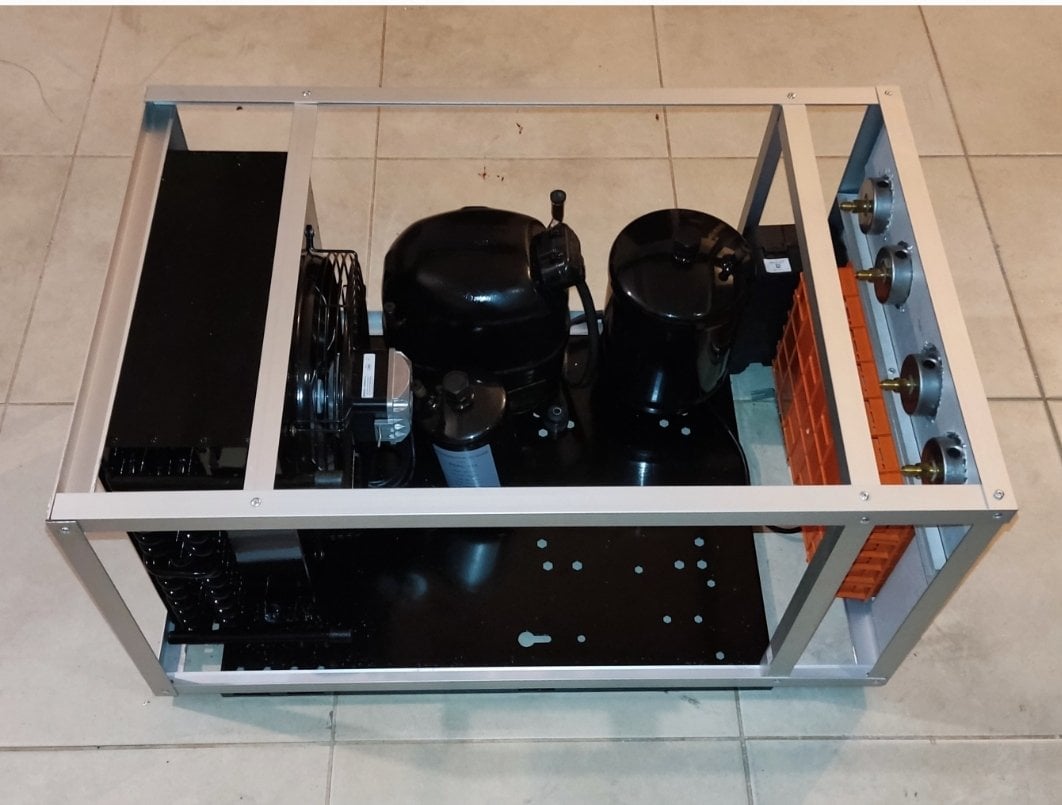

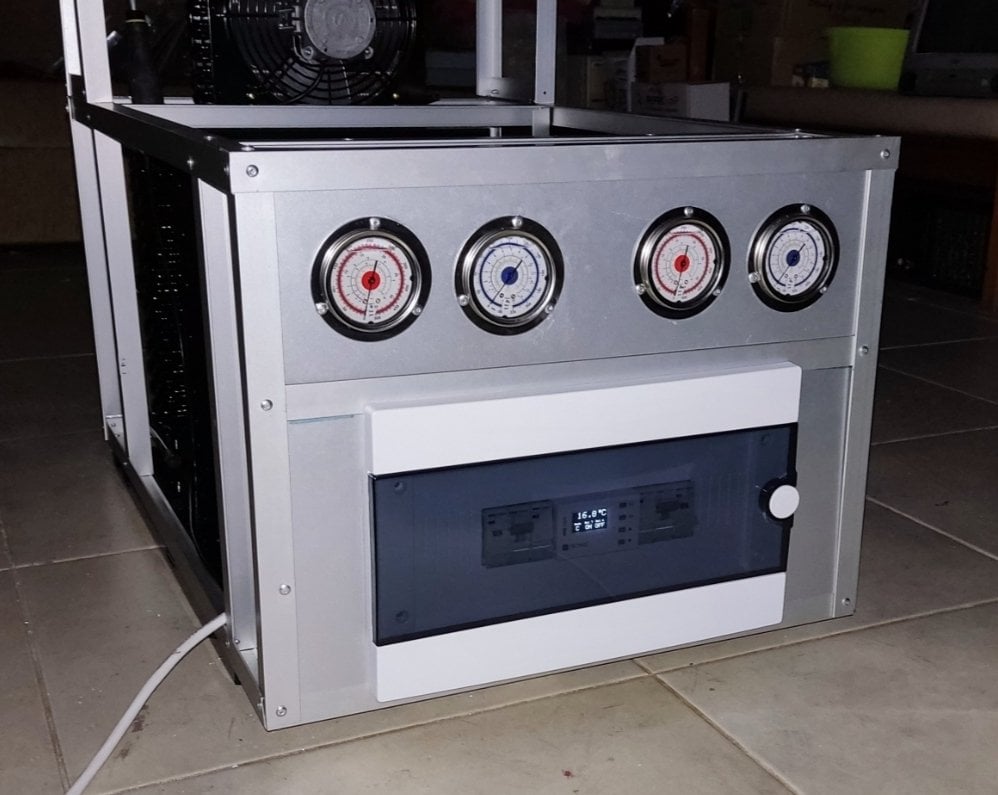

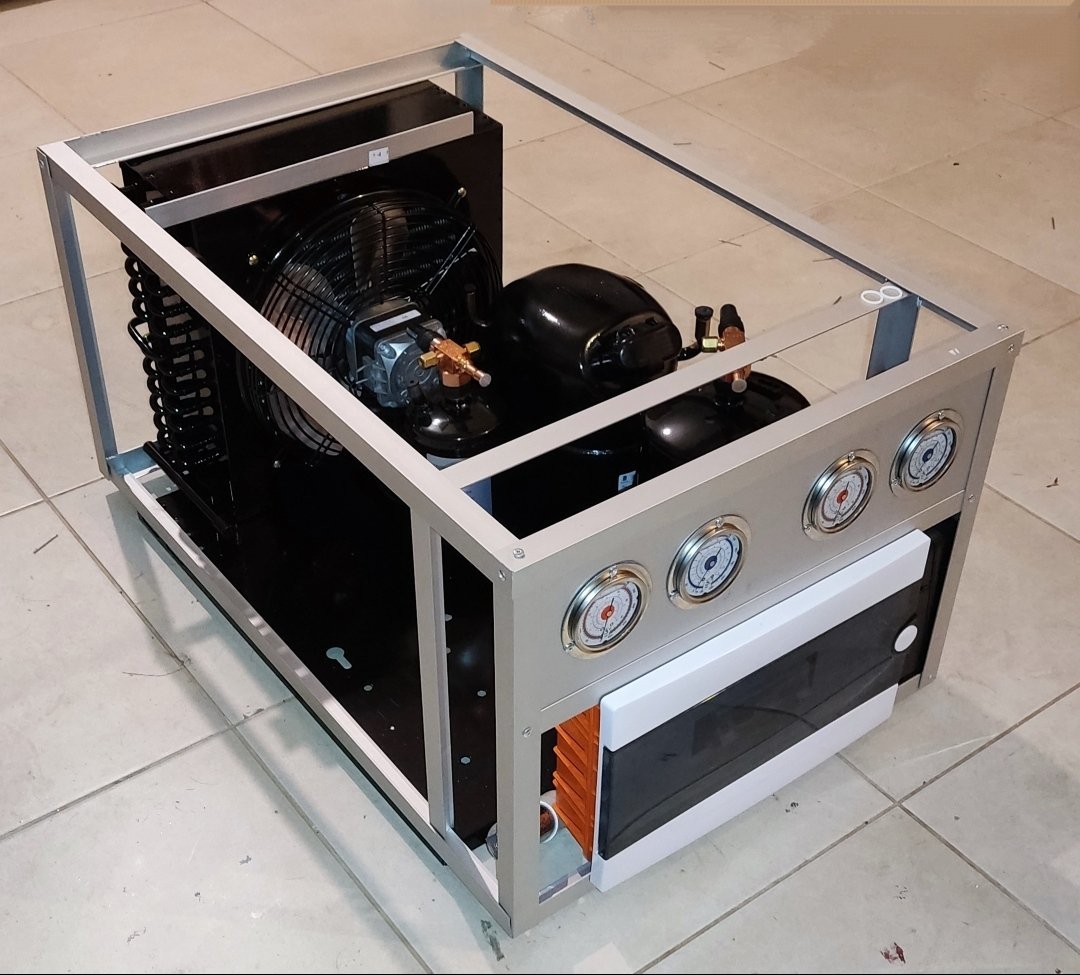

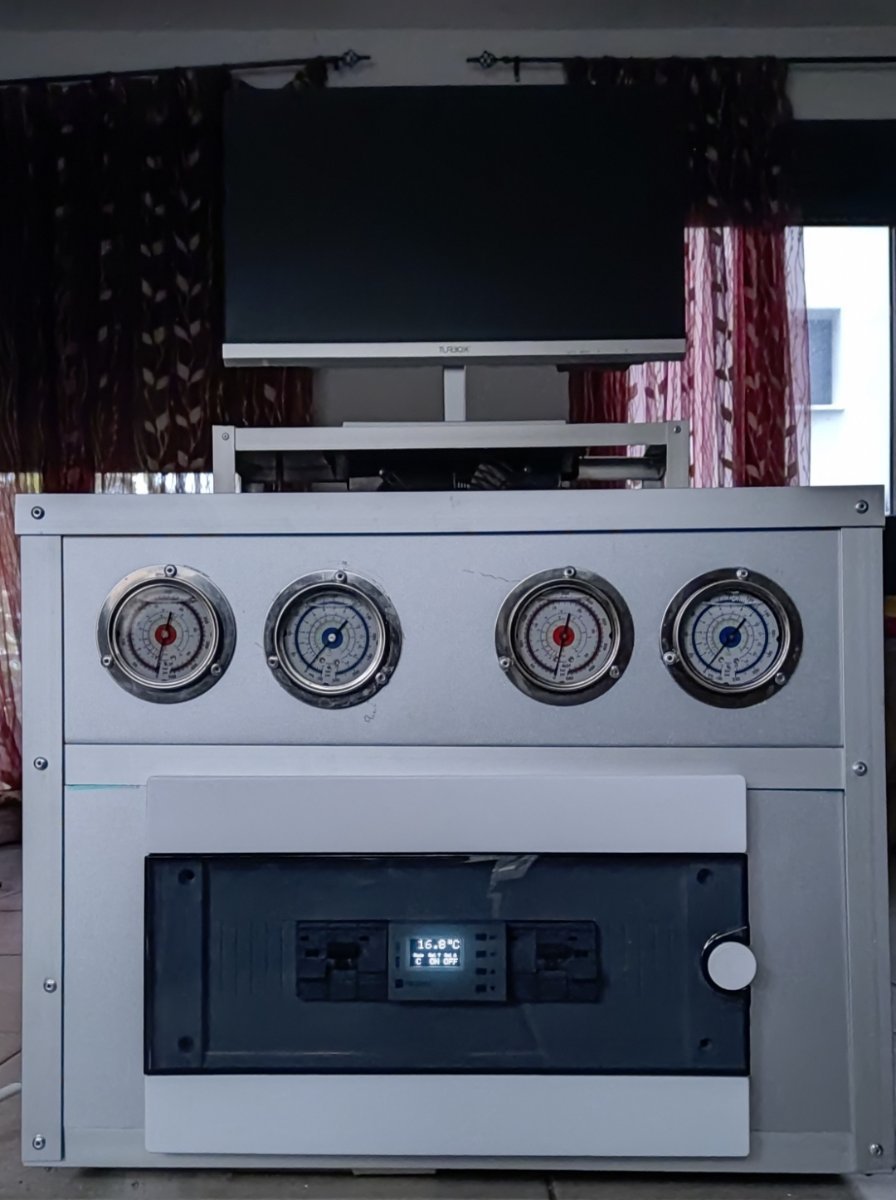

Πάνελ για τα μανόμετρα των 2 σταδίων

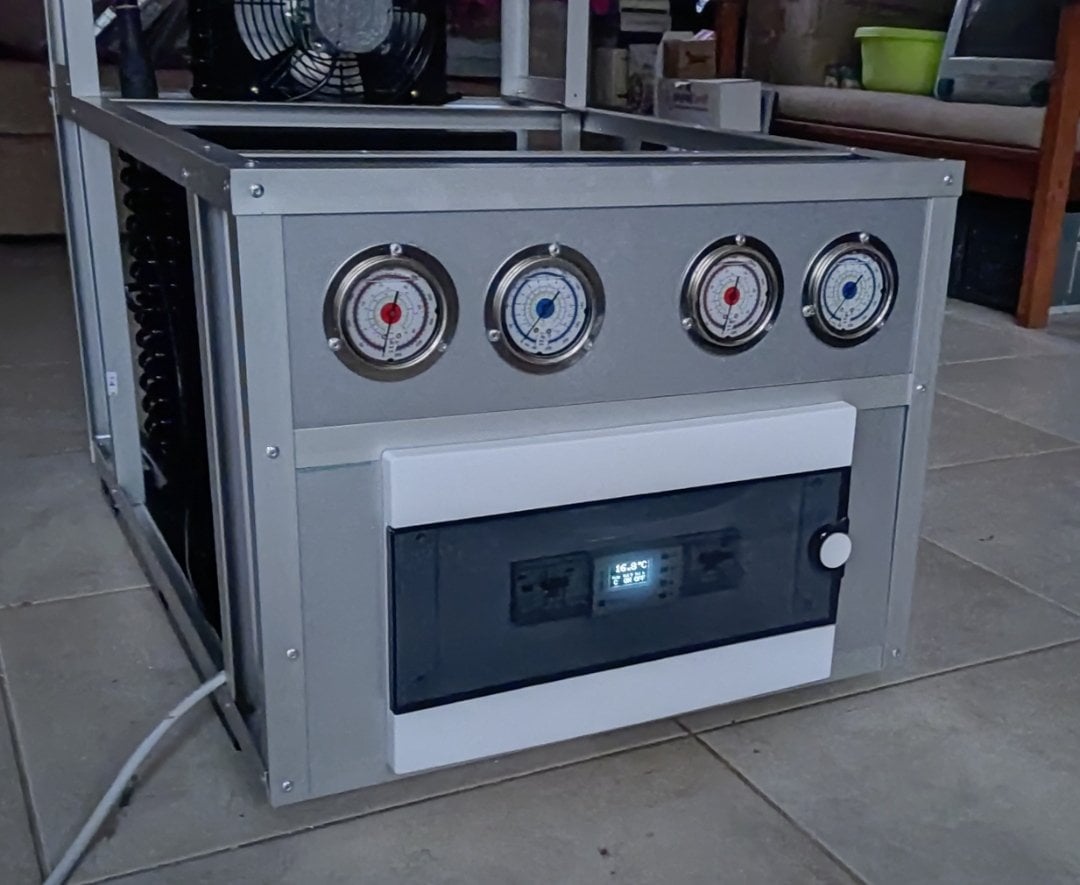

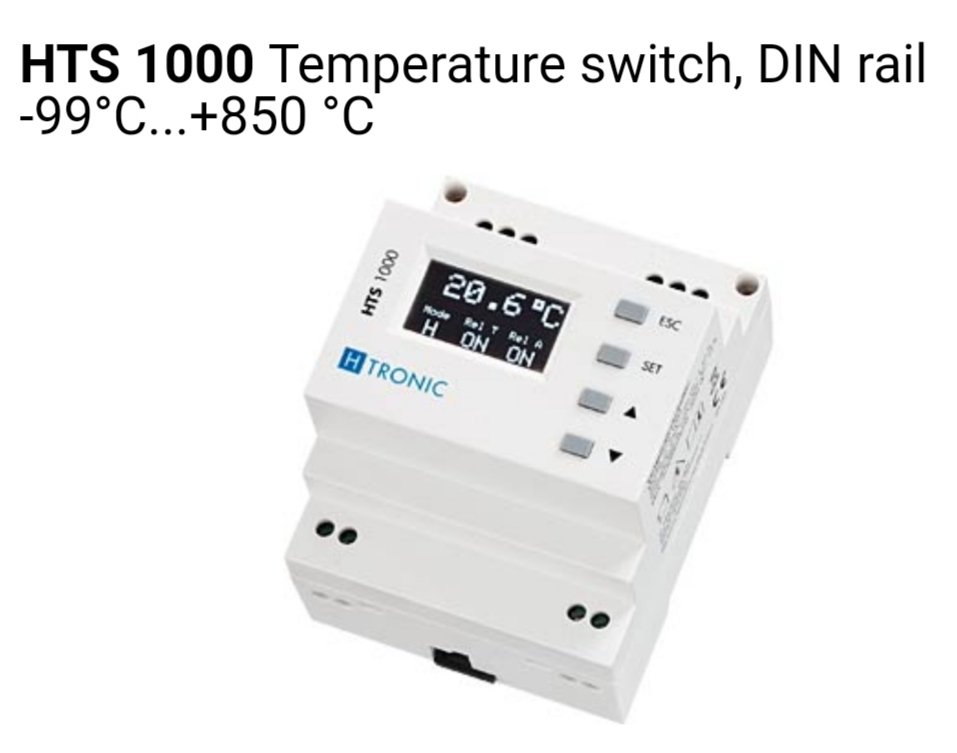

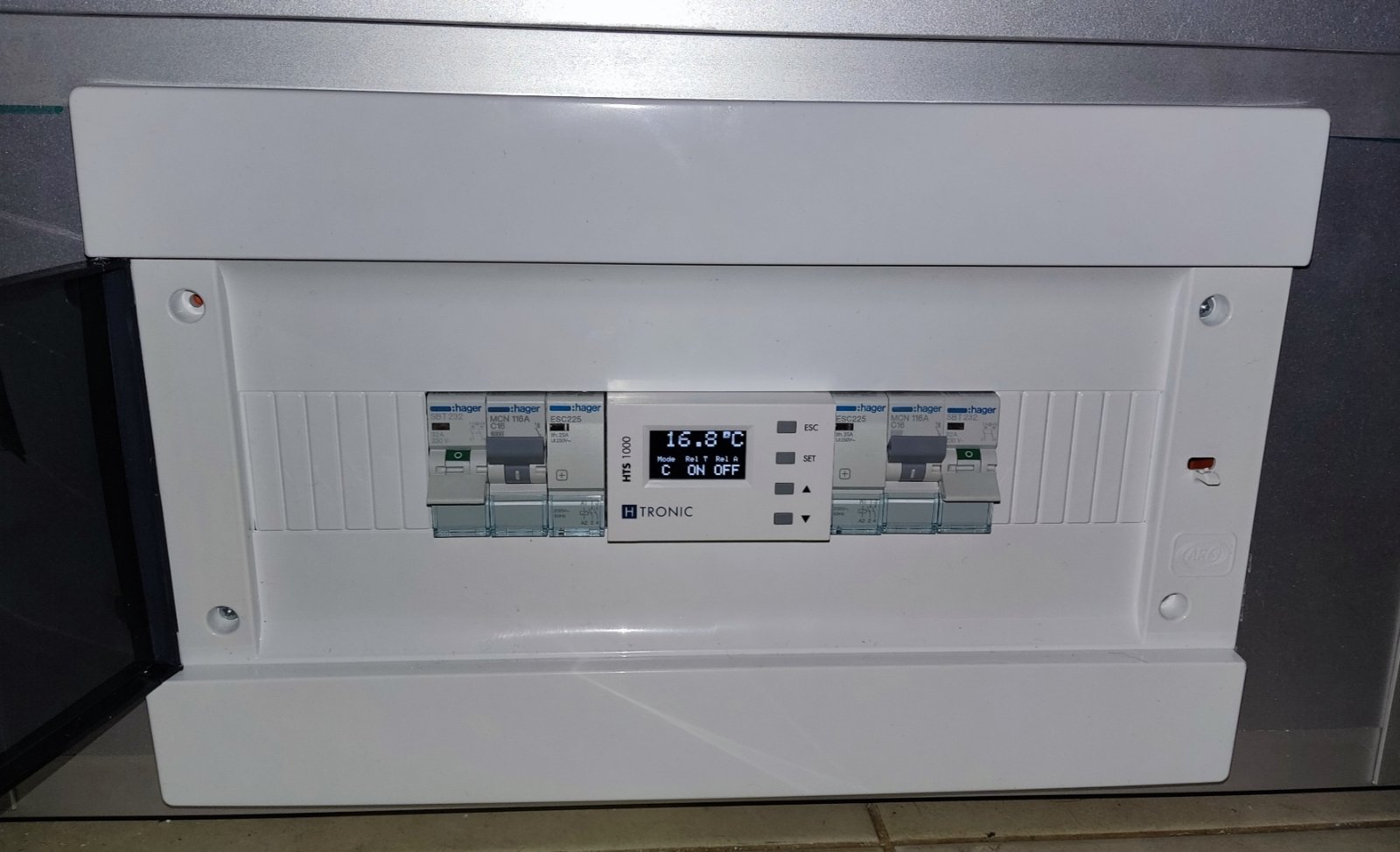

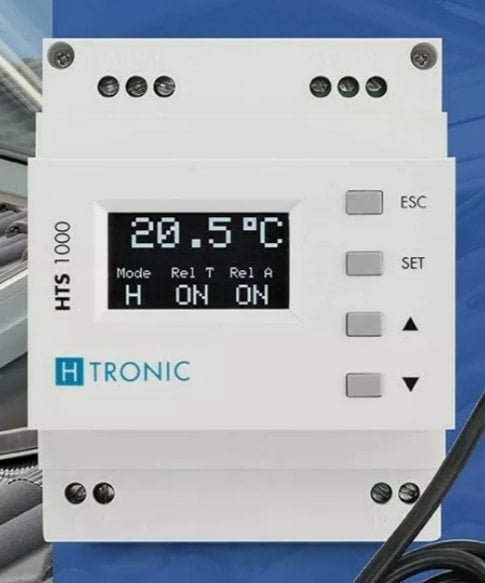

Για θερμοστάτη διάλεξα κάτι διαφορετικό, HTS-1000 της H-Tronic



Επεξ/σία από obijuan1983
  • Like 5
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

Ln2 δεν θεωρώ ότι μου ταιριάζει σαν μέσο ψύξης, η αλήθεια είναι ότι το ρίχνεις στο pot και βγάζεις σκορ, οκ...δεν μου αρεσει. Όσο για το κόστος δεν είναι παράγοντας, μπορεί να είναι πιο φτηνό το Cascade σαν ωριαία χρήση (0.30€) αλλά το αρχικό κόστος δεν είναι το ίδιο ~2500-3000€ ένα Cascade σε σχέση με ένα pot 250€ και ένα dewar 350€

Επεξ/σία από obijuan1983
  • Like 2
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
15 λεπτά πριν, obijuan1983 είπε

Ln2 δεν θεωρώ ότι μου ταιριάζει σαν μέσο ψύξης, η αλήθεια είναι ότι το ρίχνεις στο pot και βγάζεις σκορ, οκ...δεν μου αρεσει. Όσο για το κόστος δεν είναι παράγοντας, μπορεί να είναι πιο φτηνό το Cascade σαν ωριαία χρήση (0.30€) αλλά το αρχικό κόστος δεν είναι το ίδιο ~2500-3000€ ένα Cascade σε σχέση με ένα pot 250€ και ένα dewar 350€

εγώ πάλι νομίζω ότι πρέπει να πας ln2, και κρατάς το cascade μαζί


Αν έχεις άκρη για τόσο φθηνό dewar , ψάχνω να αλλάξω το παλιό 35αρι μου (στείλε ένα π.μ αν δεν βαριέσαι)



Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

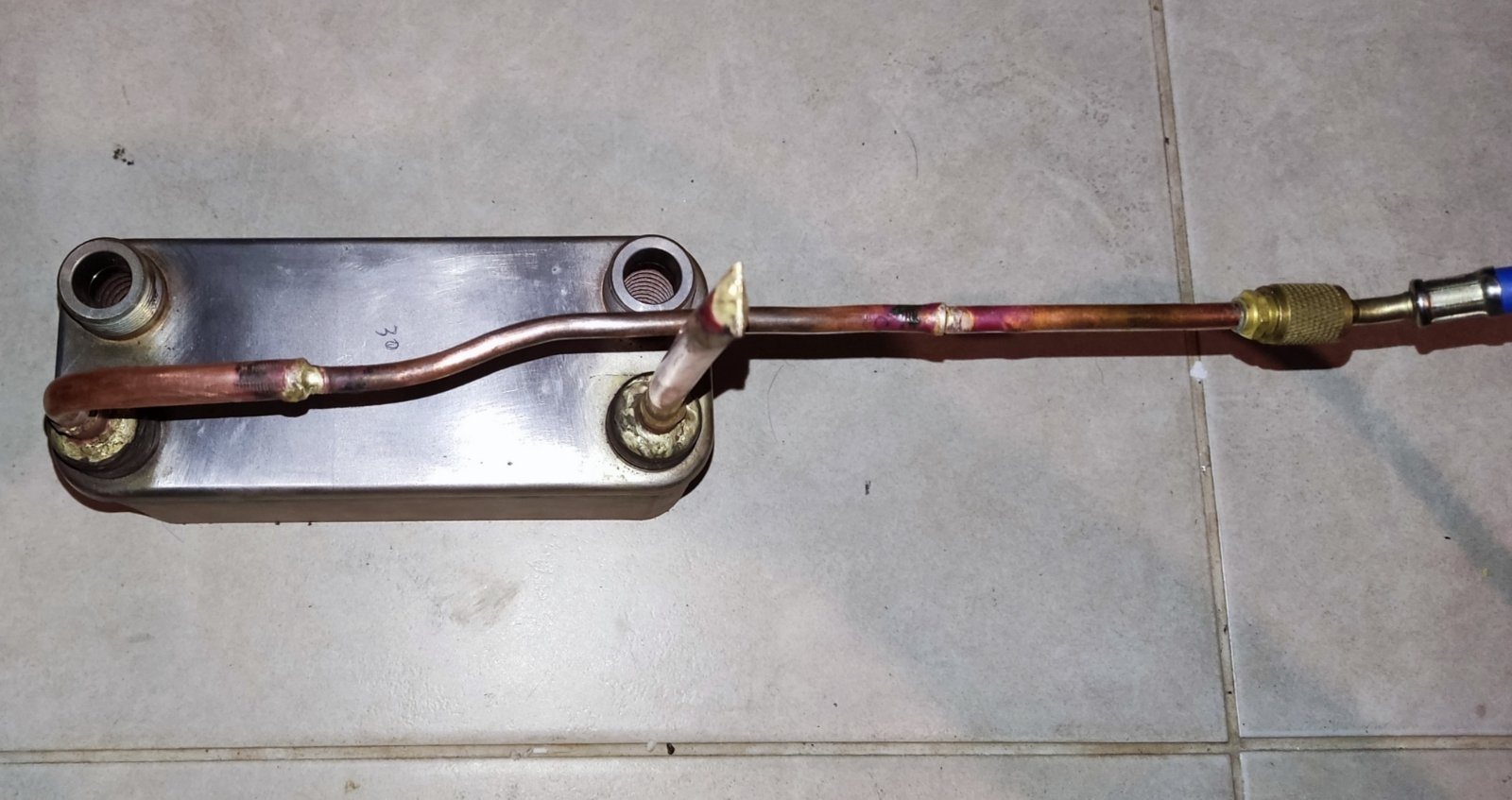

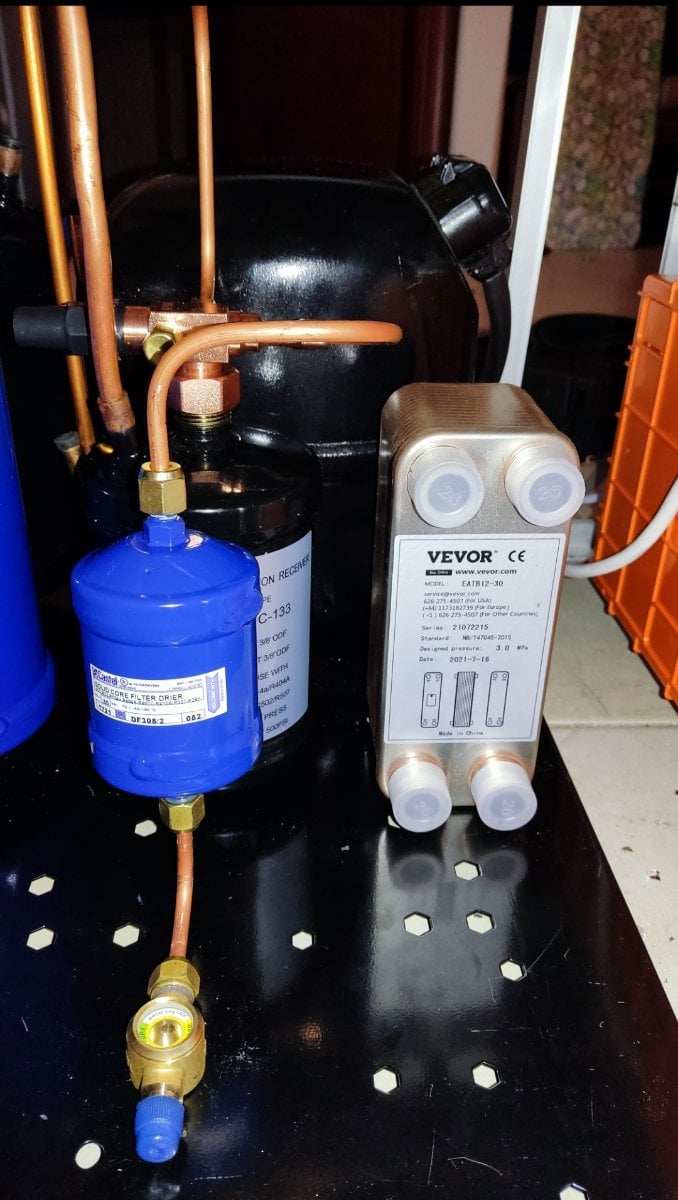

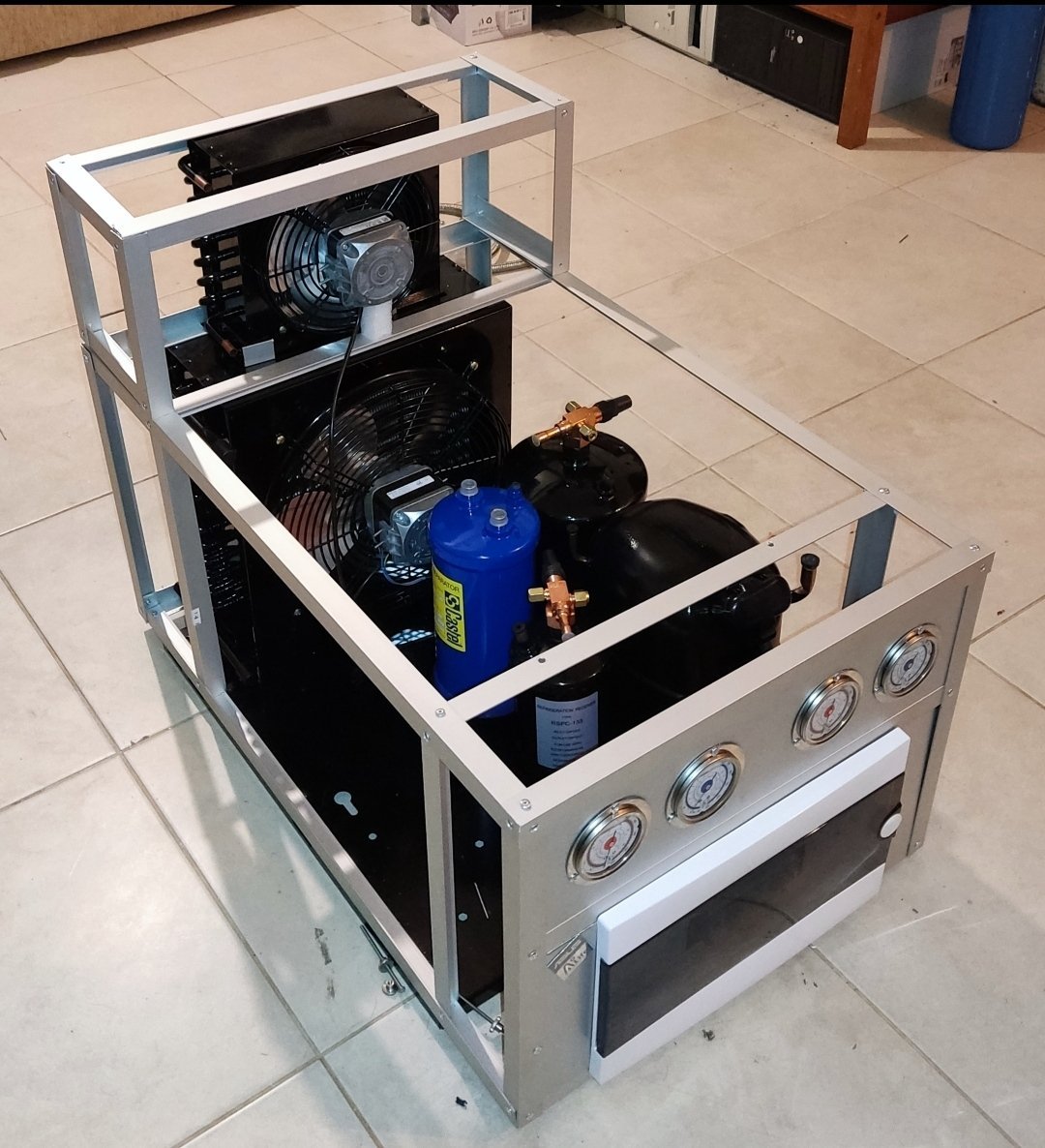

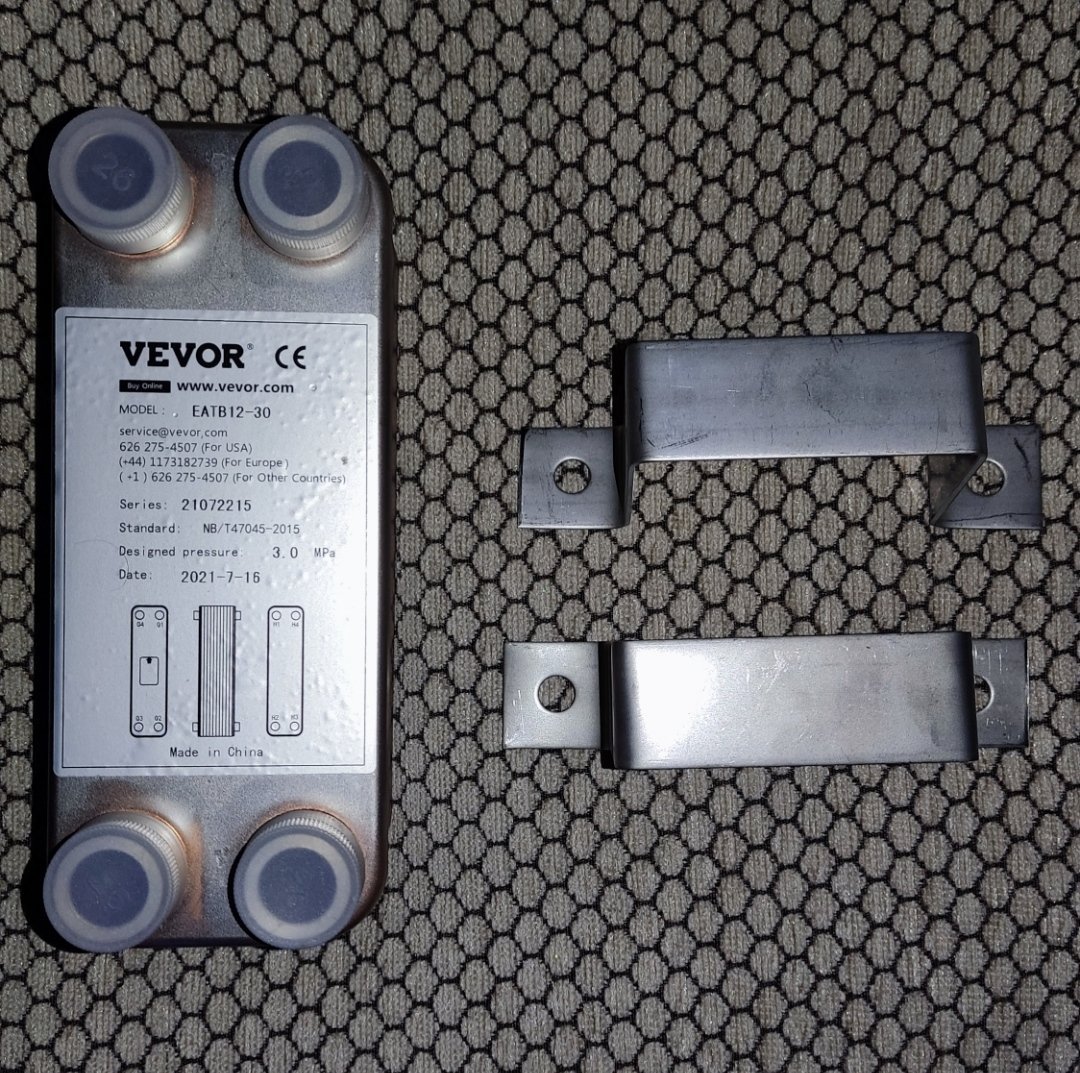

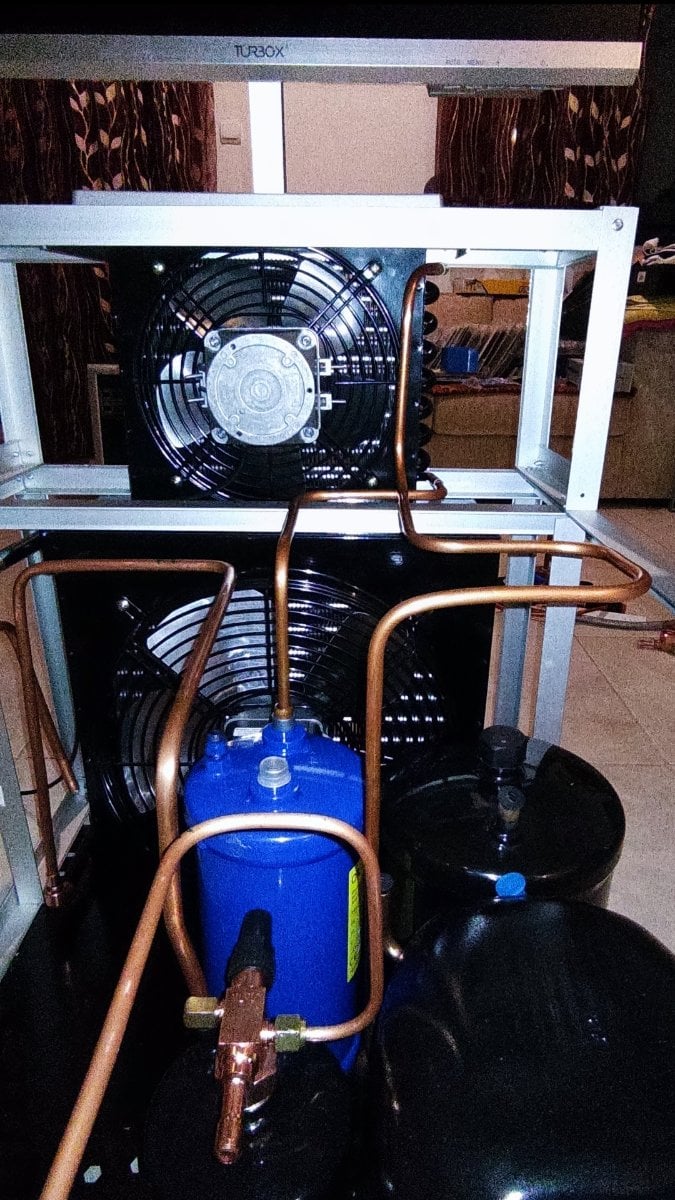

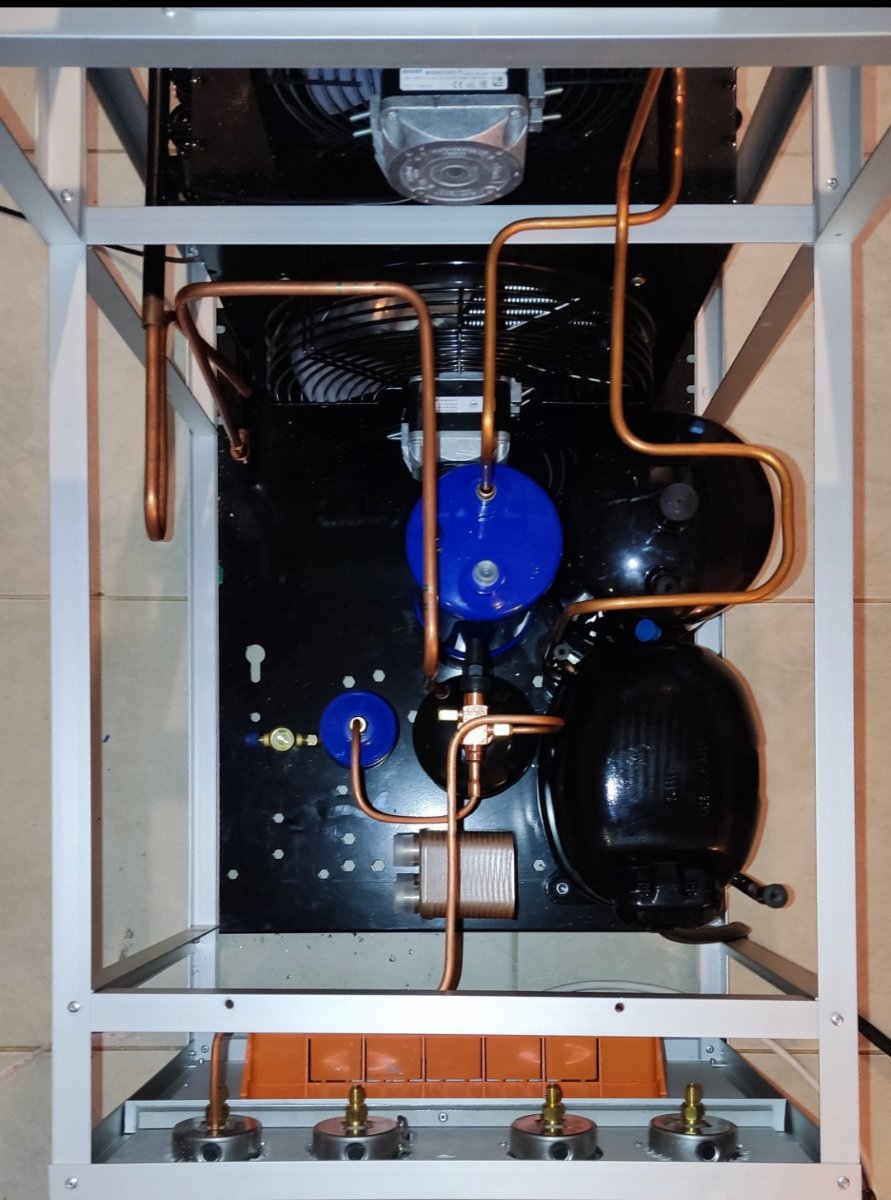

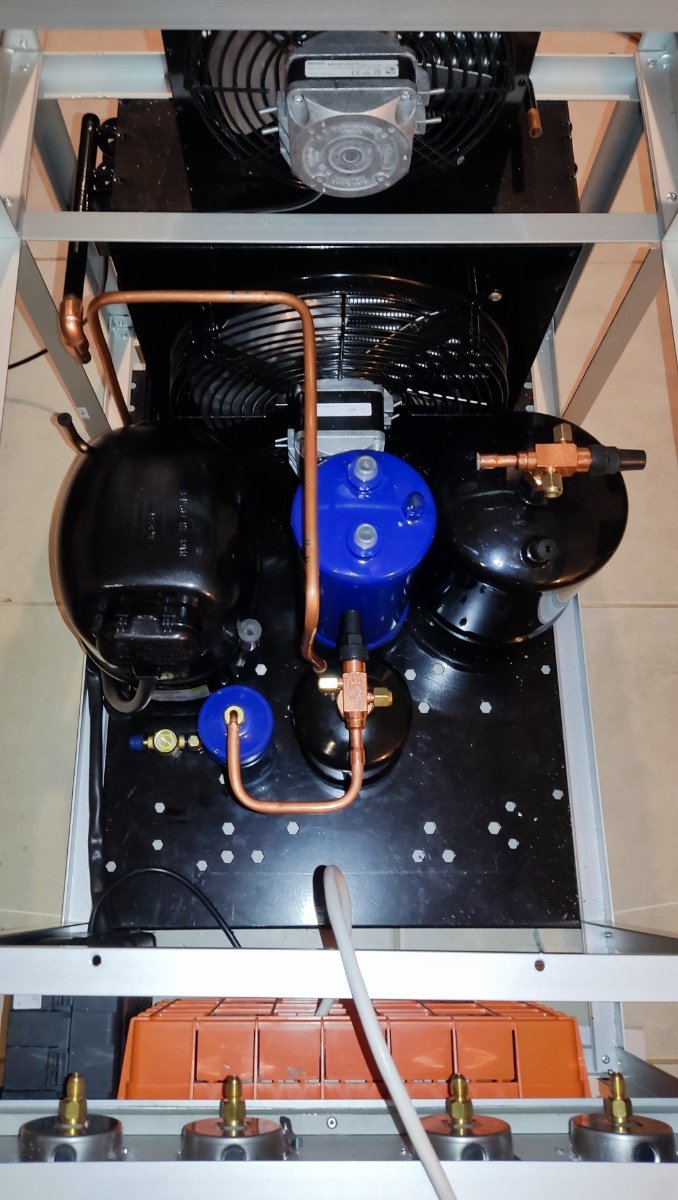

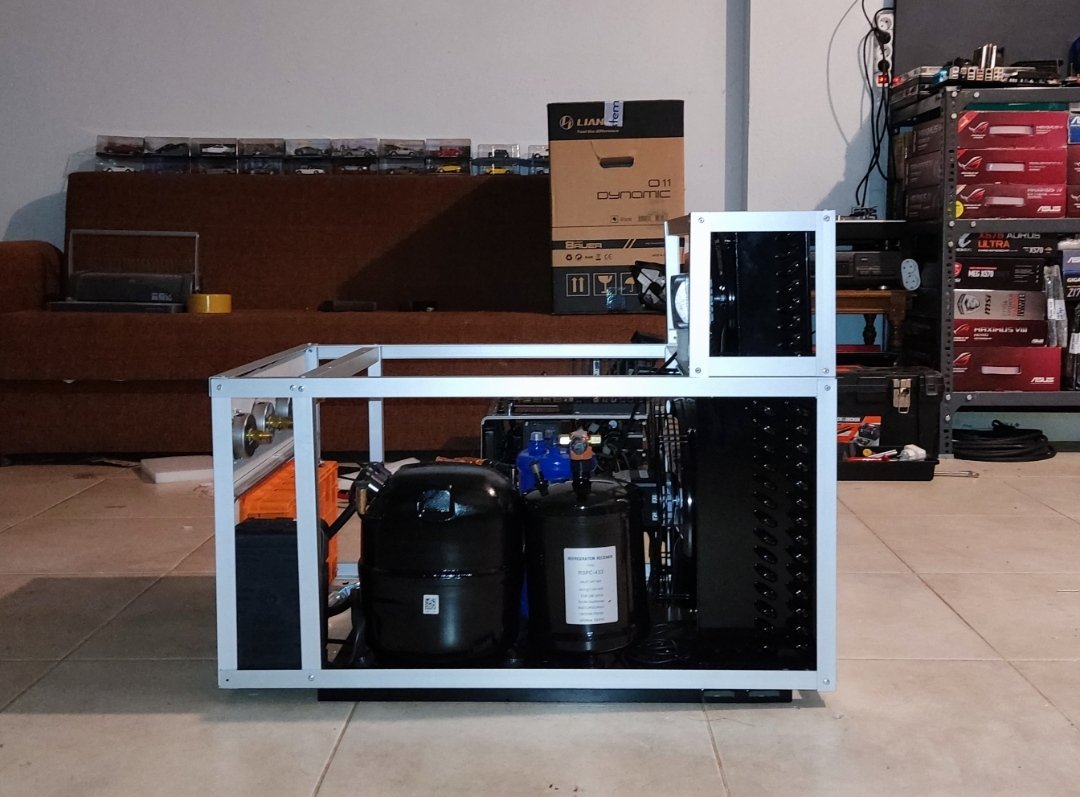

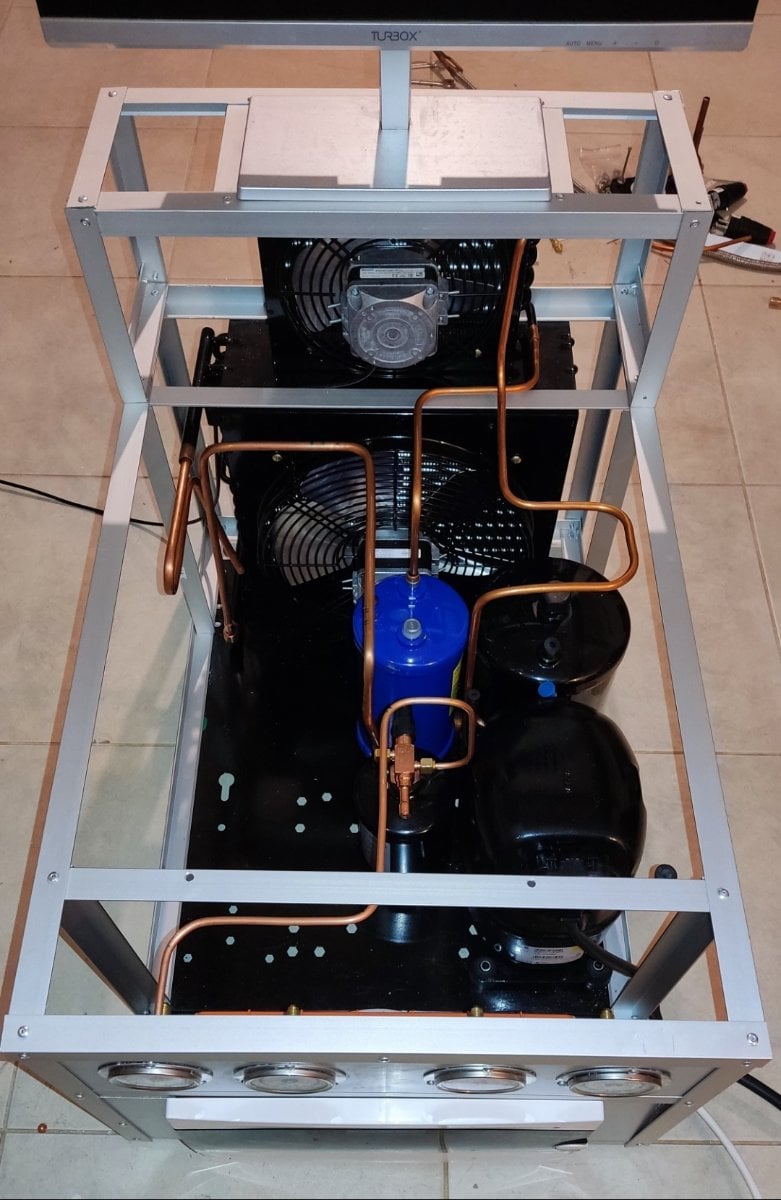

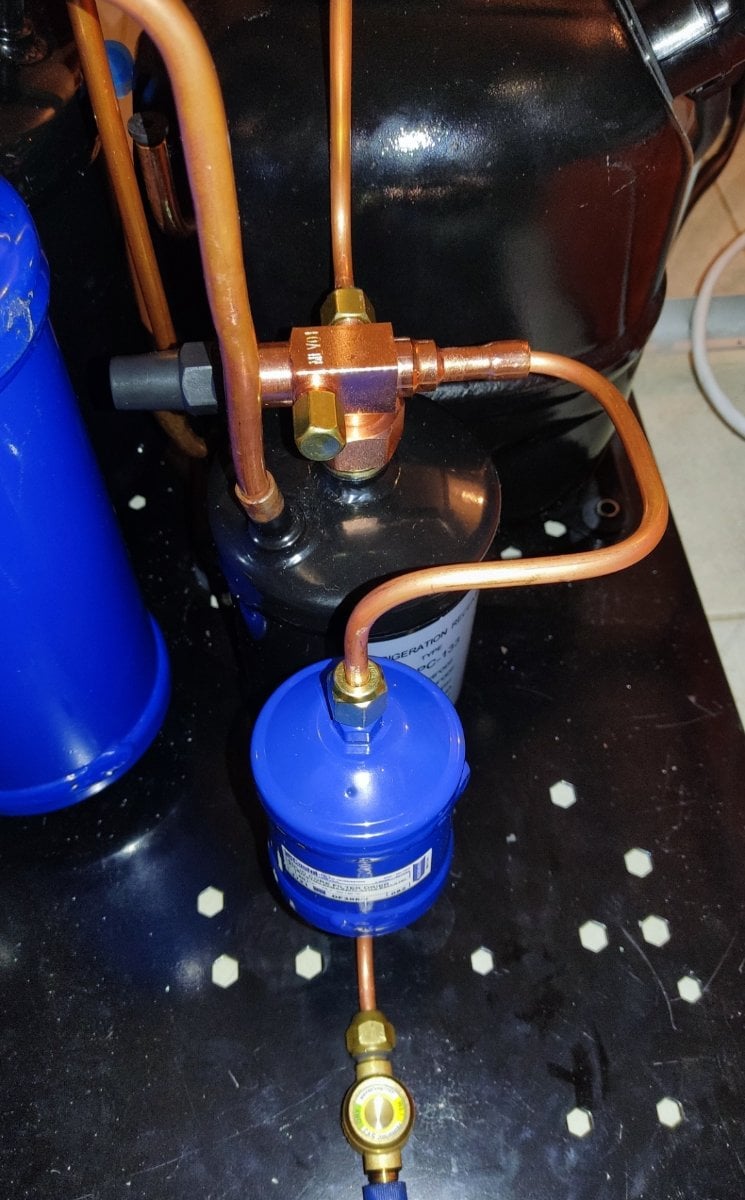

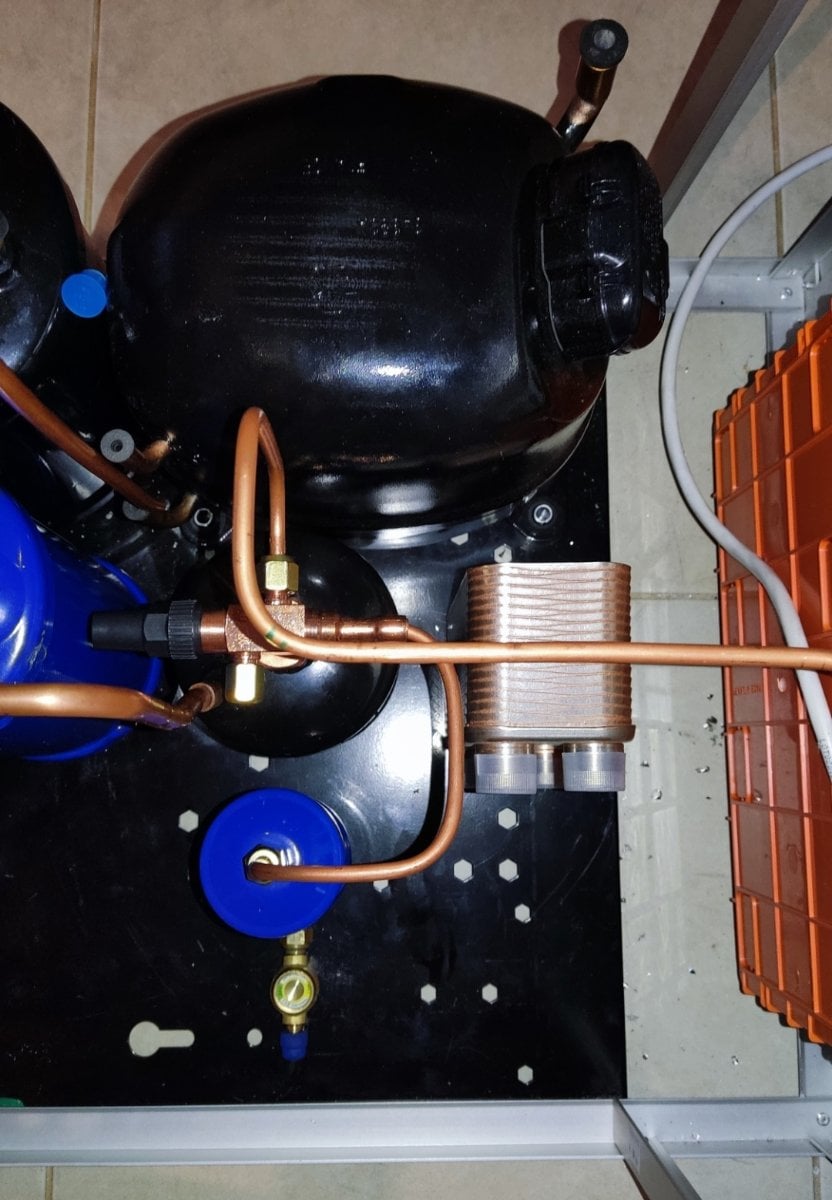

Μερικές αλλαγές για καλύτερη απόδοση και capacity για το 2ο στάδιο. Προσθήκη Condenser 1/4 για να λειτουργεί ως desuperheat και το Heat Exchanger θα είναι 30 πλακών.






Επεξ/σία από obijuan1983
  • Like 7
  • Thanks 1
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
