Αυτοματισμός ηλεκτρολογικου πίνακα

[salss]

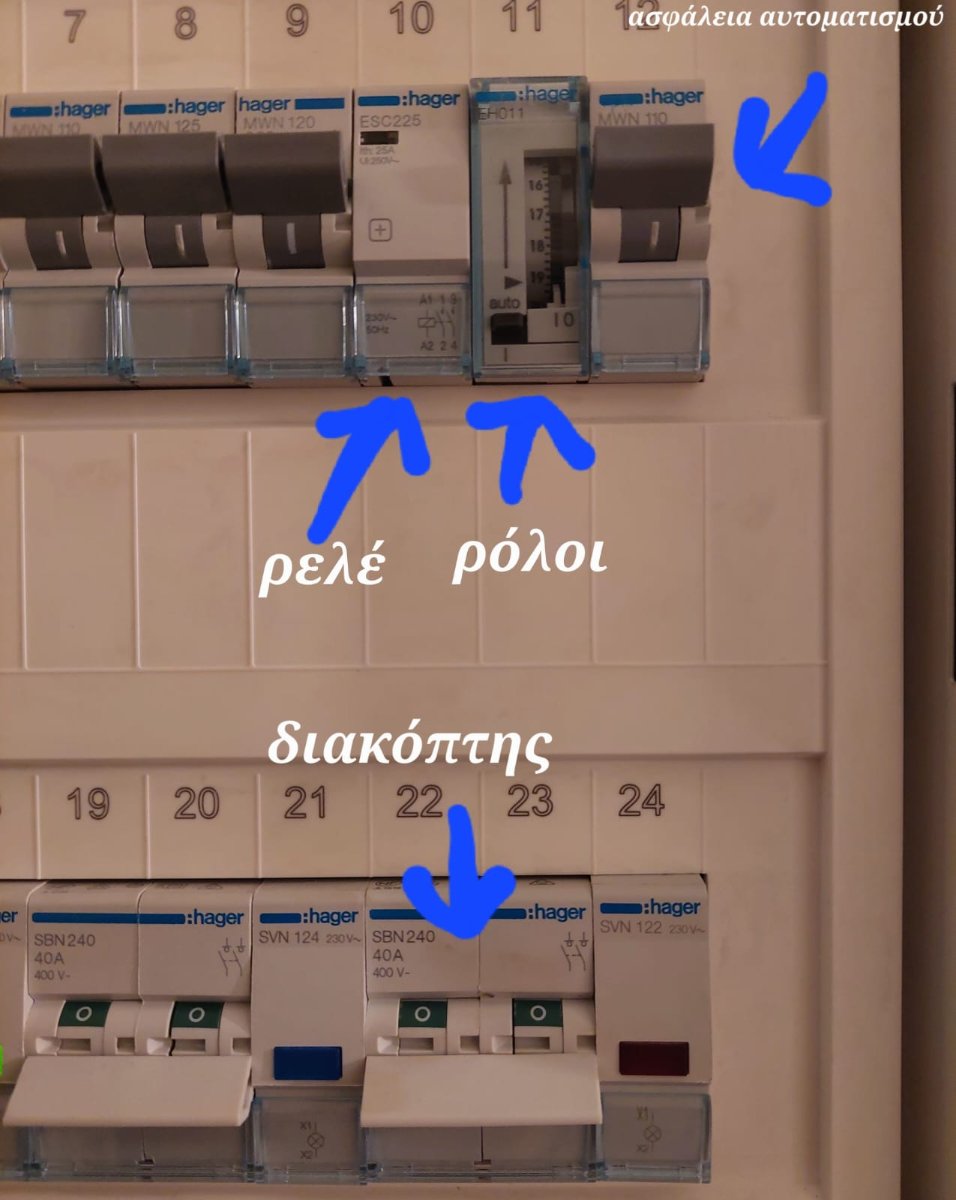

Εχουμε τον αυτοματισμό με ρολόι που φαίνεται στην εικόνα. Χρησιμοποιείται για να ανάβει ένα θερμοσιφωνα που ρυθμίζεται με δοντάκια από το αναλογικό καντράν του. Εδώ και κάποιο καιρό έχει σταματήσει να ενεργοποιείται με αποτέλεσμα να αναγκάζομαι να ανοίγω το διπολικό διακόπτη χειροκίνητα και μου δημιουργεί ζήτημα καθώς δεν εχω το ζεστό νερό την ώρα που το θέλω. Είτε έχω το ρολόι σε λειτουργία auto ειτε το θέσω στη θεση Ι δεν ενεργοποιείται ο διακόπτης. Βλέπω ωστόσο ότι το ρελε αλλάζει χρώμα όταν επιλέξω τη θέση Ι στο ρολογακι και ακούγεται και ένας πολύ χαμηλός θορυβος από το ρελε(?)-υποθέτω. Επίσης το ρολογακι περιστρεφεται κανονικά. Τελος ολο αυτό προστατευεται και απο μια δεκάρα ασφάλεια η οποία ειναι παντα σηκωμένη. Έχετε ιδέα τι τα παίζει συνήθως σε αυτούς τους μηχανισμούς να έχω μια ιδέα τι να περιμένω; Εννοείται φυσικά ότι θα φωνάξω και τον ηλεκτρολόγο να το δει.



[Joshua21]

Ότι και να έχει πάθει ο χρονοδιακόπτης δεν νομίζω να κάνει διαφορά, εφόσον δεν δουλεύει θα μπει νέος, αν δεν κάνω λάθος 35-40€ κάνει συν ότι χρεώσει ο ηλεκτρολόγος.

[warewolf]

21 ώρες πριν, salss είπε

"Είτε έχω το ρολόι σε λειτουργία auto ειτε το θέσω στη θεση Ι δεν ενεργοποιείται ο διακόπτης. Βλέπω ωστόσο ότι το ρελε αλλάζει χρώμα όταν επιλέξω τη θέση Ι στο ρολογακι .....

Να υποθέσω πως διακόπτη εννοείς το ρελέ. Και το "δεν ενεργοποιείται" εννοείς μάλλον ότι δεν γίνεται δουλειά, αφού βλέπεις ωστόσο πως το ρελέ οπλίζει και αλλάζει χρώμα όπως αναφέρεις.

Από η στιγμή που ο χρονοδιακόπτης στη θέση I οπλίζει το ρελέ, είναι ένδειξη πως δεν έχει θέμα. Μπορείς επίσης να βάλεις τον χρονοδιακόπτη στη θέση auto και να περιστρέψεις τον χρονοδιακόπτη, μέχρι να φτάσει στην ώρα που το έχεις ρυθμίσει να δίνει την εντολή. Λογικά αν δεν έχει πρόβλημα, πάλι θα δεις το ρελέ να αλλάζει χρώμα. (να οπλίζει)

Αν λοιπόν βγει ο χρονοδιακόπτης από την εξίσωση μας μένει το ρελέ. Μπορεί να έχει φύγει αγωγός από πάνω του (δύσκολο) ή το πιο πιθανό είναι να έχουν ψηθεί οι επαφές ισχύος και δεν κλείνουν κύκλωμα, ακόμα κι αν αυτός οπλίζει κανονικά.

Το κόστος  του ρελέ ισχύος είναι  μικρότερο από το κόστος του χρονοδιακόπτη.

[Weiss]

1 ώρα πριν, warewolf είπε





Αν λοιπόν βγει ο χρονοδιακόπτης από την εξίσωση μας μένει το ρελέ. Μπορεί να έχει φύγει αγωγός από πάνω του (δύσκολο) ή το πιο πιθανό είναι να έχουν ψηθεί οι επαφές ισχύος και δεν κλείνουν κύκλωμα, ακόμα κι αν αυτός οπλίζει κανονικά.



Ή το πηνίο.

[Haldol]

Το καλοκαίρι πέτυχα ΔΥΟ (!) τέτοια ρελέ ισχύος (το ESC225) ελατωμματικά. Όπλιζαν, αλλά ... δε πέρναγε ρεύμα απ' τις επαφές ισχύος. Υπόψιν όμως, ότι όταν οπλίζουν, τα συγκεκριμένα ρελέ, δεν ακούγεται "ένας πολύ χαμηλός θόρυβος" όπως λες, αλλά... ΓΚΝΤΑΠ. Είναι πολύ σαφές ότι όπλισε.

Τώρα ΑΝ οπλίζει το ρελέ, ο χρονοδιακόπτης σου λειτουργεί. Επιβεβαίωσε ότι λειτουργεί ΚΑΙ με την ώρα ( να δεις το κόκκινο - καφέ μέσ' το "παραθυράκι" του ρελέ) ώστε να ξέρεις αν θ' αλλάξεις μόνο το ρελέ.

Τα ρελέ αυτά έχουν κάτω από 20 ευρώ.

[salss]

3 ώρες πριν, warewolf είπε

Να υποθέσω πως διακόπτη εννοείς το ρελέ. Και το "δεν ενεργοποιείται" εννοείς μάλλον ότι δεν γίνεται δουλειά, αφού βλέπεις ωστόσο πως το ρελέ οπλίζει και αλλάζει χρώμα όπως αναφέρεις.

Από η στιγμή που ο χρονοδιακόπτης στη θέση I οπλίζει το ρελέ, είναι ένδειξη πως δεν έχει θέμα. Μπορείς επίσης να βάλεις τον χρονοδιακόπτη στη θέση auto και να περιστρέψεις τον χρονοδιακόπτη, μέχρι να φτάσει στην ώρα που το έχεις ρυθμίσει να δίνει την εντολή. Λογικά αν δεν έχει πρόβλημα, πάλι θα δεις το ρελέ να αλλάζει χρώμα. (να οπλίζει)

Αν λοιπόν βγει ο χρονοδιακόπτης από την εξίσωση μας μένει το ρελέ. Μπορεί να έχει φύγει αγωγός από πάνω του (δύσκολο) ή το πιο πιθανό είναι να έχουν ψηθεί οι επαφές ισχύος και δεν κλείνουν κύκλωμα, ακόμα κι αν αυτός οπλίζει κανονικά.

Το κόστος  του ρελέ ισχύος είναι  μικρότερο από το κόστος του χρονοδιακόπτη.

Διακοπτης εννοώ το ρελε  σωστά το επισημαίνεις. Είτε οπλισω με το χρονοδιακοπτη σε ορισμένη ώρα(auto), ειτε προσπαθήσω να οπλισω με το κουμπί του χρονοδιακοπτη απο τη θέση Ι, ακούγεται το ρελε να οπλίζει, αλλάζει χρώμα η ένδειξη αλλά το κύκλωμα του θερμοσιφωνα δεν κλείνει ποτέ.

53 λεπτά πριν, Haldol είπε

Το καλοκαίρι πέτυχα ΔΥΟ (!) τέτοια ρελέ ισχύος (το ESC225) ελατωμματικά. Όπλιζαν, αλλά ... δε πέρναγε ρεύμα απ' τις επαφές ισχύος. Υπόψιν όμως, ότι όταν οπλίζουν, τα συγκεκριμένα ρελέ, δεν ακούγεται "ένας πολύ χαμηλός θόρυβος" όπως λες, αλλά... ΓΚΝΤΑΠ. Είναι πολύ σαφές ότι όπλισε.

Τώρα ΑΝ οπλίζει το ρελέ, ο χρονοδιακόπτης σου λειτουργεί. Επιβεβαίωσε ότι λειτουργεί ΚΑΙ με την ώρα ( να δεις το κόκκινο - καφέ μέσ' το "παραθυράκι" του ρελέ) ώστε να ξέρεις αν θ' αλλάξεις μόνο το ρελέ.

Τα ρελέ αυτά έχουν κάτω από 20 ευρώ.

Το συγκεκριμένο esc225 τοποθετήθηκε κάπου το 2017 και ειναι κανα δυο χρόνια τώρα που τα έχει παίξει και είπα να ασχοληθώ γιατι δεν παει άλλο να βαράω καραούλι πότε θα μπει νυχτερινό ρεύμα για να κλείσω διακόπτη. Λες όντως να βγήκαν τόσα πολλά σκάρτα;  Στα specs του υποστηρίζει ότι αντέχει δεκάδες χιλιάδες οπλισμούς και είναι κατασκευασμενο από εταιρία με καλό όνομα. Λέγοντας θόρυβο απο το ρελε να διευκρινίσω οτι δεν εννοώ το "γκουπ" που κάνει όταν οπλιζει αλλά ενα συνεχές χαμηλόσυχνο βουητό που ακούγεται οταν υποτίθεται έχει κλείσει το κύκλωμα για να κάνει τη δουλειά που πρέπει. Σε κάθε περίπτωση το ρολόι οπλίζει το ρελε ειτε σε ορισμένη ώρα ειτε στη θεση Ι και αλλάζει χρώμα στο παραθυράκι του (ρελέ).

Επεξ/σία 22 Νοεμβρίου 2022 από salss

[warewolf]

Κι αφού έπεσες στην περίπτωση να ασχοληθείς με αυτό, σκέψου αν θες και την περίπτωση να προσθέσεις κάποιο ελεγκτή sonoff  μαζί με τον νέο ρελέ ισχύος, για να ελέγχεις τον θερμοσίφωνα και απομακρυσμένα από το κινητό σου.



[Haldol]

2 ώρες πριν, salss είπε

Σε κάθε περίπτωση το ρολόι οπλίζει το ρελε ειτε σε ορισμένη ώρα ειτε στη θεση Ι και αλλάζει χρώμα στο παραθυράκι του (ρελέ).

Ωραία. Οπότε ο χρονοδιακόπτης σου είναι οκ. Τον αφήνεις στην άκρη.

Ξέρεις να κουμαντάρεις τα ηλεκτρολογικά, ή καλύτερα ν' αναλλάβει επαγγελματίας; Για να δούμε πως θα προχωρήσουμε.

[_Biologist_]

Επίσης, αν είναι το ρελέ, δες μήπως το επόμενο είναι 40Α αντί 25 που είναι αυτό και είναι κάπως οριακο, ώστε να έχει πιο ενισχυμένες επαφές και να σου κρατήσει πολύ παραπάνω...λογικά για πάντα.

[salss]

12 ώρες πριν, warewolf είπε

Κι αφού έπεσες στην περίπτωση να ασχοληθείς με αυτό, σκέψου αν θες και την περίπτωση να προσθέσεις κάποιο ελεγκτή sonoff  μαζί με τον νέο ρελέ ισχύος, για να ελέγχεις τον θερμοσίφωνα και απομακρυσμένα από το κινητό σου.



κάτι τέτοιο δε θα το έλεγα κακό στην εποχή των smarthome που πλέον είναι στο φόρτε της. θα το ψάξω περισσότερο.

9 ώρες πριν, Haldol είπε

Ωραία. Οπότε ο χρονοδιακόπτης σου είναι οκ. Τον αφήνεις στην άκρη.

Ξέρεις να κουμαντάρεις τα ηλεκτρολογικά, ή καλύτερα ν' αναλλάβει επαγγελματίας; Για να δούμε πως θα προχωρήσουμε.

ξέρω στη θεωρία κάποια πράγματα. η δουλειά μου βέβαια είναι άλλη. θα φωνάξω τον ηλεκτρολόγο που έχει και εργαλεία. αν οντως είναι το ρελέ θα κοιτάξουμε μήπως είναι καλύτερα να μπει κανένα μεγαλύτερο όπως είπε και φίλος παρακατω

[ss42ss]

Στις 23/11/2022 στις 10:05 ΠΜ, salss είπε

θα φωνάξω τον ηλεκτρολόγο που έχει και εργαλεία.

Είναι το καλύτερο που θα κανείς… σε φορτία πάνω από 2,5ΚW πάντα βάζουμε διακόπτη για διακοπή φάσης και ουδέτερου… στην περίπτωση σου και σε σωστή συνδεσμολογία θα έπρεπε να είναι σηκωμένος ο διακόπτης για να λειτουργήσει ο χρονοδιακόπτης όπως σωστά είναι ασφαλισμένος με το ρελέ ισχύος (πρέπει να μπει 40Α)

η σειρά θα πρέπει να είναι Διπολικός Διακόπτης > ασφάλεια θερμοσίφωνα > επαφές ισχύος (ρελε)

Η ασφάλεια για το βοηθητικό κύκλωμα θα πρέπει να παίρνει από τον διακόπτη φάση κ ουδέτερο ώστε να απομονώνεται από τον διακοπτη όλο το κύκλωμα του θερμοσίφωνα.
