Πώς να φτιάξεις έναν ραδιοφωνικό σταθμό στα fm!!!

[tzitzikas2]

Ο πρώτος μου πομπός ήταν smart kit 0,2watt.μετα της Σμαρτ Κιτ ο 1w και μετά ο 4watt, αυτά το 1991 περίπου. Μετά κατασκεύασα αυτοταλαντωτα με λυχνία el-504 και el-84 και διβαθμιο με αυτές της λυχνίες. Με απλή ανόρθωση δικτύου (προσοχή μην το δοκίμασετε σπίτι 🏠 σας!!!). Κάποια το 1992 και μετά αυτά, μαθητής λυκείου. Μετά κατά την διάρκεια των σπουδών μηχανήματα μεσαίων κυμάτων με 6v6  807 4-400 και 813 λυχνίες με διαμορφωτή και τελικό ήχου με 811 λυχνίες. Κατόπιν ιδιοκατασκευές pll μεσαίων και linear με mosfets irfp360 σε διάταξη ΑΒ push pull. Αυτά. Τα έχω αφήσει αρκετά χρόνια αλλά μου τα θυμησατε. Δυστυχώς πλέον είναι σχεδόν αδύνατο να βγάλεις μηχάνημα στον αέρα λόγω συνθηκών, αλλά με ένα μικρό της Σμαρτ Κιτ μπορείς να παίξεις. Έφτιαχνα και πλακέτες, είχα φτιάξει εμφανιστηριο με λάμπα υπεριωδών και φωτοευαίσθητες πλακέτες και σχεδίαζα με λογισμικό τις πλακέτες, αλλά τα χημικά είναι.επικινδυνα για την αποχαλκωση, μην μπλέξεις με τέτοια. Αλλά και το 1w της Σμαρτ Κιτ είναι σε Κιτ πρέπει να έχεις κολλητίρι και να κατέχεις κολλήσεις. Πιθανόν να έχει και μονταρισμένα Κιτ.

[NikosKallithea]

33 λεπτά πριν, Filippos_Alpidis είπε

Ευχαριστώ πολυ!!!

Τον ρώτησα και δεν ήθελε!!!

Ευχαριστώ πολύ, όταν τον αρχίσουμε, θα σας πω σε τι συχνότητα εκπέμπει!!!

Η συχνότητα μεταβάλετε κατα βούληση

[Filippos_Alpidis]

1 ώρα πριν, NikosKallithea είπε

Η συχνότητα μεταβάλετε κατα βούληση

Δηλαδή;;;😅

[Τέρης Α.]

Με μεταβλητό πυκνωτή.

[Nik10]

Αν πραγματικά επιμένεις πες μου τι θέλεις σε σχέδιο και στο βρίσκω. Παλιός ραδιοερασιτέχνης!!!

[tzitzikas2]

Υπόψιν κύκλωμα ταλάντωσης με μεταβλητό πυκνωτή και πηνίο σαν αυτά τα Κιτ δεν έχουν καλή σταθερότητα συχνότητας. Σίγουρα θα έχεις μικρές ολισθησεις. Μόνο με ταλαντωτή με pll ή dds κλειδώνει η συχνότητα. Βέβαια ανεβαίνει κατά πολύ το κόστος. Για πρώτη επαφή με τις ραδιοσυχνότητες για αρχαριο νομίζω το Κιτ είναι μια χαρά πάντως.

Παλιός ραδιοπειρα(ματισ)τής ☠️

Επεξ/σία 15 Ιανουαρίου 2021 από tzitzikas2

[Τέρης Α.]

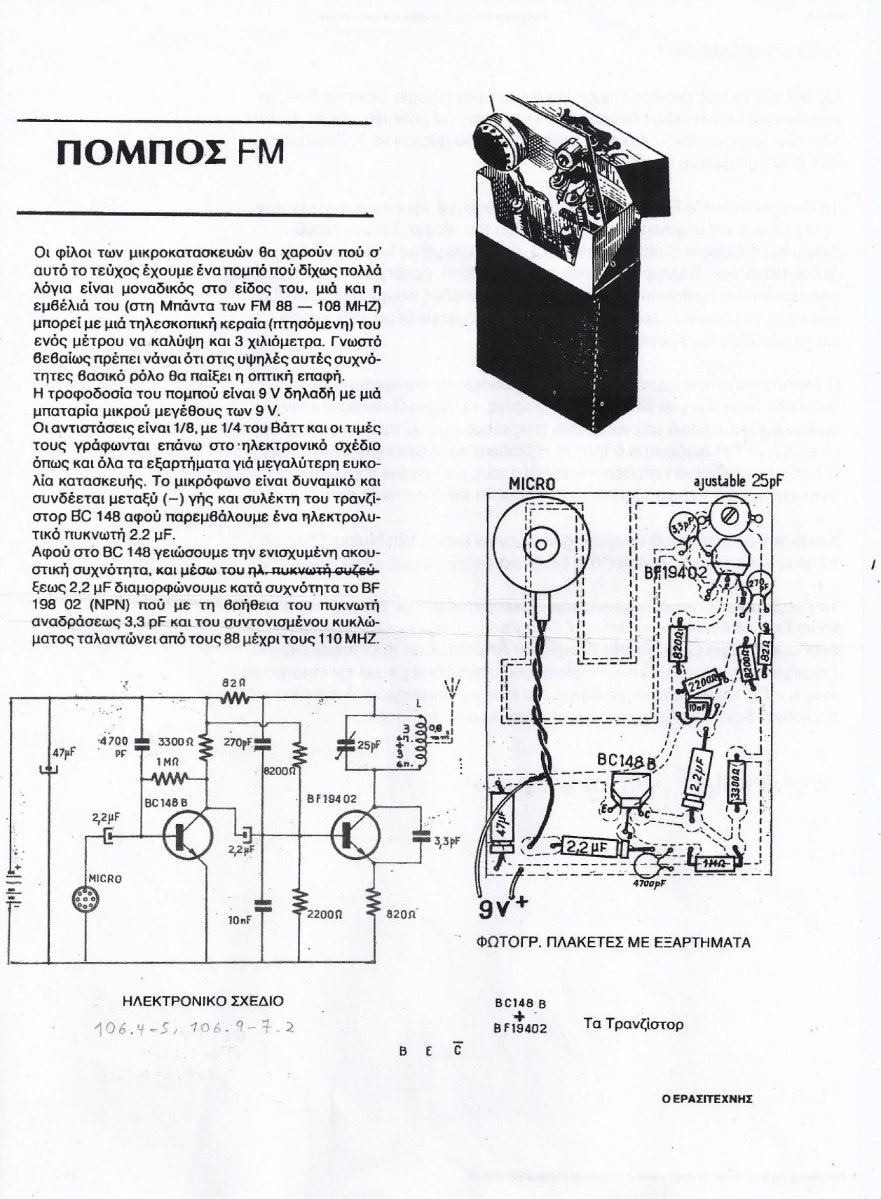

Από εμένα αυτό. Μου το είχε προτείνει ο καθηγητής της φυσικής όταν πήγαινα γυμνάσιο και ήθελα να φτιάξω κι εγώ ραδιοφωνικό σταθμό. Τελικά ακόμα δεν τον έφτιαξα...

Επεξ/σία 15 Ιανουαρίου 2021 από Τέρης Α.

[tzitzikas2]

5 λεπτά πριν, Τέρης Α. είπε

Από εμένα αυτό. Μου το είχε προτείνει ο καθηγητής της φυσικής όταν πήγαινα γυμνάσιο και ήθελα να φτιάξω κι εγώ ραδιοφωνικό σταθμό. Τελικά ακόμα δεν τον έφτιαξα...

WTF! Πηνίο ταλάντωσης με μεσαία λήψη. Να τον παιδεψεις θες τον άνθρωπο? Βασικά αν δεν έχει βασική γνώση από ηλεκτρονικά και δεν ξέρει να κολλάει με κολλητηρι καλύτερα να πάρει μονταρισμένο. Εκτός αν θέλει να μάθει κι όλας. Τα υλικα για τέτοια πομπουδακια είναι φθηνά πάντως. Αλλά προσοχή όταν κατασκευάζεις υψισυχνα κυκλώματα τα υλικά και κυρίως το κύκλωμα ταλάντωσης, οι πυκνωτές του σταδίου ταλάντωσης και το τρανζίστορ θα πρέπει να είναι πολύ κοντά μεταξύ τους. Αλλιώς μπορεί να μην ταλαντώνει, ειδικά στα fm. Εδώ το κύκλωμα ταλάντωσης rf είναι γύρω από το δεξιά τρανζίστορ. Αυτοταλαντωτα κύκλωμα είναι. Και έχει και στάδιο ενίσχυσης του ήχου af.

[Nik10]

22 ώρες πριν, Nik10 είπε

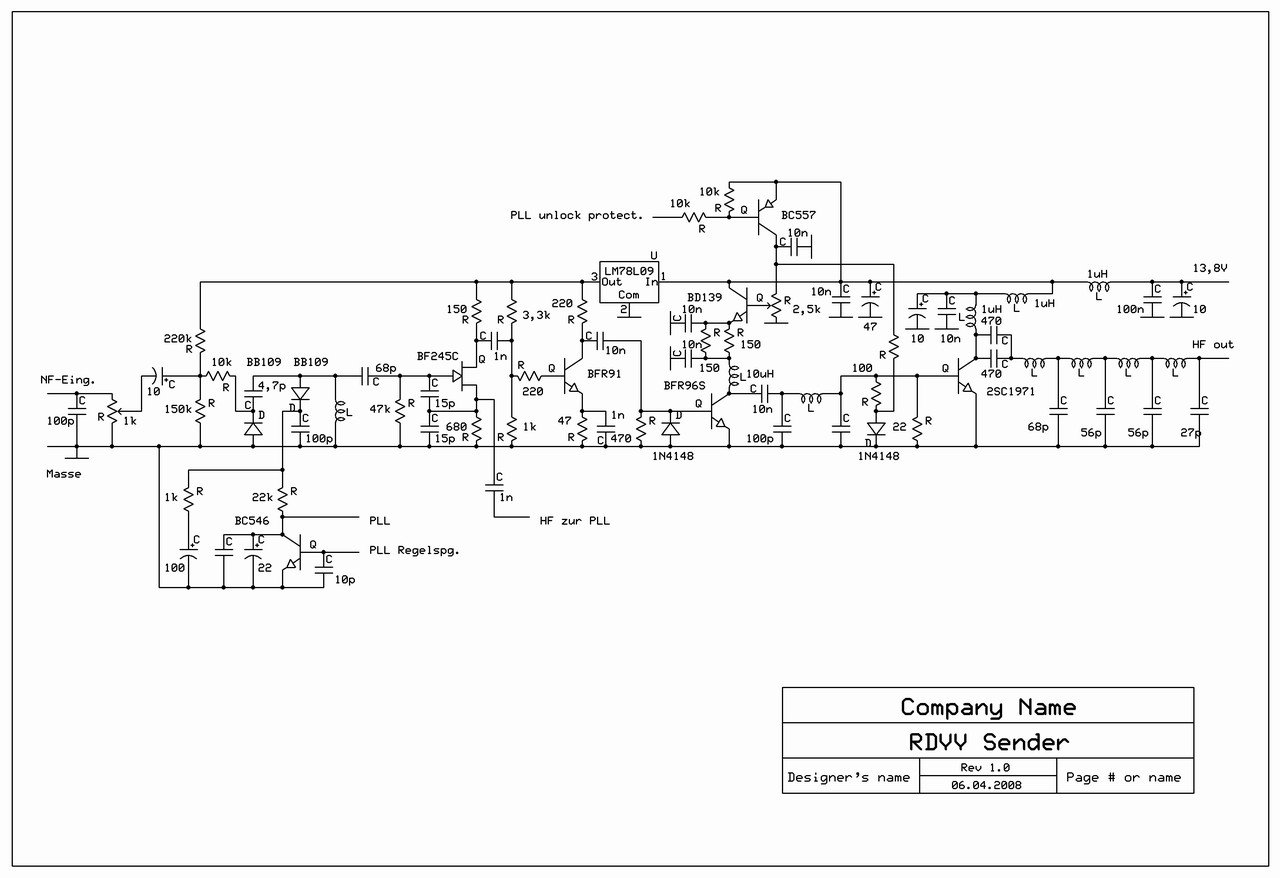

Αγαπητέ εαν ξέρεις να τυπώνεις pcb υπάρχουν πολλά σχέδια που λειτουργούνε. Υπάρχουνε και έτοιμοι βέβαια πομποί 3-4 watt για να παίξετε με τον μικρό. Η δαπάνη είναι μικρή. Πάνω από 1Watt ωστόσο θεωρείται παράνομη η εκπομπή αλλά αυτή η ισχύ θα καλύψει άνετα το σπίτι. Σήμερα δεν μπορείς να κάνεις σταθμό στα FM, μπορείς όμως να αγοράσεις άδεια σταθμού εν λειτουργία και τότε καλή τύχη!!!

FM Trans. 8watt PCB.pdf 337 kB · 2 downloads FM Trans. 8watt PCBFilter.pdf 320 kB · 1 download



Το καλύτερο ελληνικό site για να βρεις το υλικό που ζητάς....    https://www.hlektronika.gr/

Επεξ/σία 15 Ιανουαρίου 2021 από Nik10

[tzitzikas2]

2 λεπτά πριν, Nik10 είπε



Το καλύτερο ελληνικό site για να βρις το υλικό που ζητάς....    https://www.hlektronika.gr/

Είπα να μην κάνω διαφήμιση... Είμαι πολλά χρόνια μέλος.

[Nik10]

Μόλις τώρα, tzitzikas2 είπε

Είπα να μην κάνω διαφήμιση... Είμαι πολλά χρόνια μέλος.

Δεν είναι διαφήμιση. Η αλήθεια να λέγεται...

[Τέρης Α.]

33 λεπτά πριν, tzitzikas2 είπε

Είπα να μην κάνω διαφήμιση... Είμαι πολλά χρόνια μέλος.

Σε λίγες μέρες που θα κάνω εγγραφή θα σας συναντήσω λοιπόν. Έχετε να δείτε...

[snbblp]

[Filippos_Alpidis]

12 ώρες πριν, Τέρης Α. είπε

Με μεταβλητό πυκνωτή.

Αααααα!!!

[NiKoSmile]

Πλέον πολύ φθηνό χόμπι αν αγοράσεις ένα από αυτά... 😃
