Έχω αγοράσει την συσκευή shelly 2.5 ώστε να χειρίζομαι το ηλεκτρικό παντζούρι του σπιτιού.

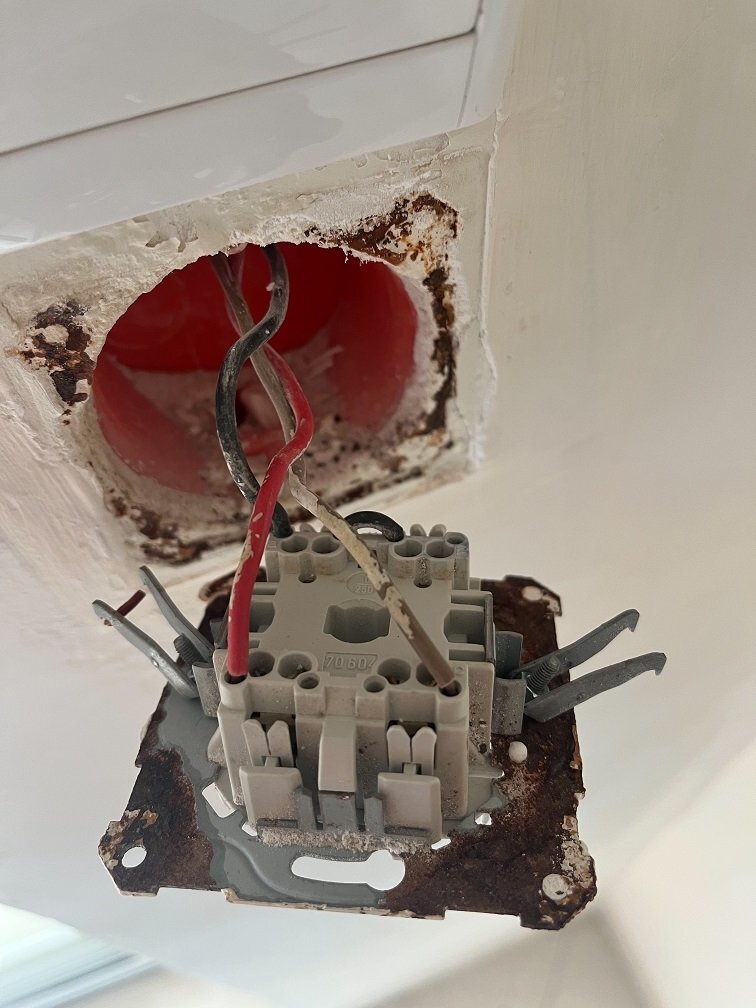

Στην φωτογραφία σας δείχνω πως είναι η συνδεσμολογία στον διακόπτη και την συσκευή.

Αν μπορεί κάποιος να με βοηθήσει ως προς την σύνδεση.



Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

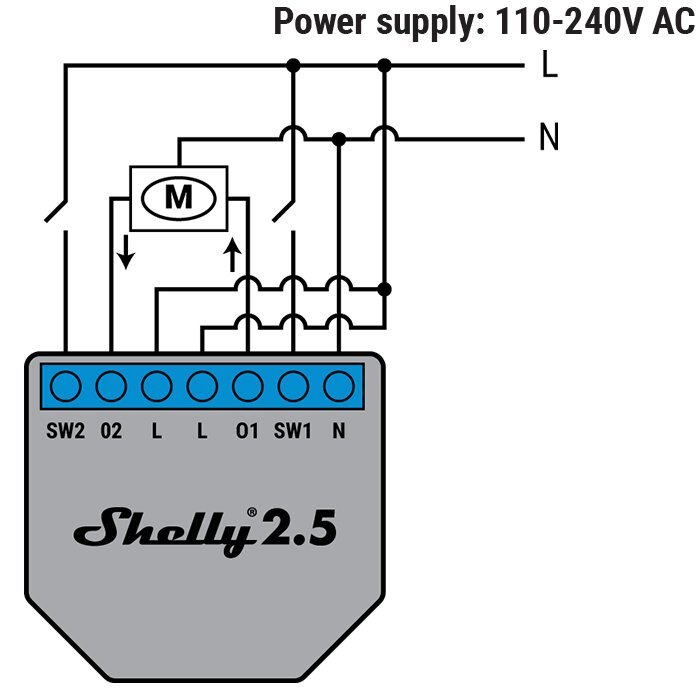

To μαύρο καλώδιο φέρνει την φάση (L στο σχέδιο). Το κόκκινο και το καφέ είναι οι εντολές της φάσης (01 άνοδος και 02 κάθοδος στο σχέδιο) προς το μοτέρ.

Το πρόβλημά σου είναι ότι δεν υπάρχει το μπλε καλώδιο του ουδετέρου (N στο σχέδιο) που προφανώς πηγαίνει από το μπουάτ ψηλά στον τοίχο κατευθείαν στο μοτέρ. Ωστόσο χωρίς αυτό δεν θα δουλεύει το Shelly. Λογικά μπορείς να τραβήξεις ένα καλώδιο από την πάνω πρίζα ή αν αυτή δεν είναι πρίζα, από το μπουάτ που είναι ευθεία ψηλότερα.

Αν περάσεις καλώδιο, τότε είναι εύκολα αν ακολουθήσεις το σχέδιο. Τα SW1 και SW2 στο σχέδιο, είναι οι 2 μηχανικοί διακόπτες που έχεις τώρα.

  • Like 2
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Ωραια θα το παλεψω σημερα και θα επανελθω για τα αποτελεσματα. Σε ευχαριστω παρα πολυ

15 ώρες πριν, jkoukos είπε

To μαύρο καλώδιο φέρνει την φάση (L στο σχέδιο). Το κόκκινο και το καφέ είναι οι εντολές της φάσης (01 άνοδος και 02 κάθοδος στο σχέδιο) προς το μοτέρ.

Το πρόβλημά σου είναι ότι δεν υπάρχει το μπλε καλώδιο του ουδετέρου (N στο σχέδιο) που προφανώς πηγαίνει από το μπουάτ ψηλά στον τοίχο κατευθείαν στο μοτέρ. Ωστόσο χωρίς αυτό δεν θα δουλεύει το Shelly. Λογικά μπορείς να τραβήξεις ένα καλώδιο από την πάνω πρίζα ή αν αυτή δεν είναι πρίζα, από το μπουάτ που είναι ευθεία ψηλότερα.

Αν περάσεις καλώδιο, τότε είναι εύκολα αν ακολουθήσεις το σχέδιο. Τα SW1 και SW2 στο σχέδιο, είναι οι 2 μηχανικοί διακόπτες που έχεις τώρα.



Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Στις 3/5/2022 στις 6:52 ΜΜ, jkoukos είπε

To μαύρο καλώδιο φέρνει την φάση (L στο σχέδιο). Το κόκκινο και το καφέ είναι οι εντολές της φάσης (01 άνοδος και 02 κάθοδος στο σχέδιο) προς το μοτέρ.

Το πρόβλημά σου είναι ότι δεν υπάρχει το μπλε καλώδιο του ουδετέρου (N στο σχέδιο) που προφανώς πηγαίνει από το μπουάτ ψηλά στον τοίχο κατευθείαν στο μοτέρ. Ωστόσο χωρίς αυτό δεν θα δουλεύει το Shelly. Λογικά μπορείς να τραβήξεις ένα καλώδιο από την πάνω πρίζα ή αν αυτή δεν είναι πρίζα, από το μπουάτ που είναι ευθεία ψηλότερα.

Αν περάσεις καλώδιο, τότε είναι εύκολα αν ακολουθήσεις το σχέδιο. Τα SW1 και SW2 στο σχέδιο, είναι οι 2 μηχανικοί διακόπτες που έχεις τώρα.

Ακολούθησα πιστά τις οδηγίες σου και δούλεψε τέλεια. Όντως δεν υπήρχε το μπλε καλώδιο και αναγκάστηκα να τραβήξω απ το κουτάκι πάνω εκεί ταλαιπωρήθηκα λίγο αλλά το πέρασα με μια ατσαλίνα. Το μόνο που δεν έχω βρει αν γνωρίζεις είναι που βρίσκεται στις ρυθμίσεις της εφαρμογής το mode για roller ώστε να δείχνει βελάκια πάνω κάτω.

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Settings > Mode και επιλέγεις το Roller Shutter (εξαρχής είναι ενεργό το Relay).

Επίσης αν δουλεύει ανάποδα, έχει επιλογή να αντιστρέψει την λειτουργία στο Reverse Direction.

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

  • 5 μήνες μετά...

Πηρα ενα για δοκιμη αλλα δεν μου δείχνει καταναλωση ρευματος για να καλιμπραρω τα ρολα. Υπαρχει περίπτωση να το παρακανα με τις δοκιμες και να εκαψα τον μετρητη; Γιατι το υπόλοιπο δουλευει κανονικα.
