Επισκευή μητρικής 386 -Battery leak repair

[obijuan1983]

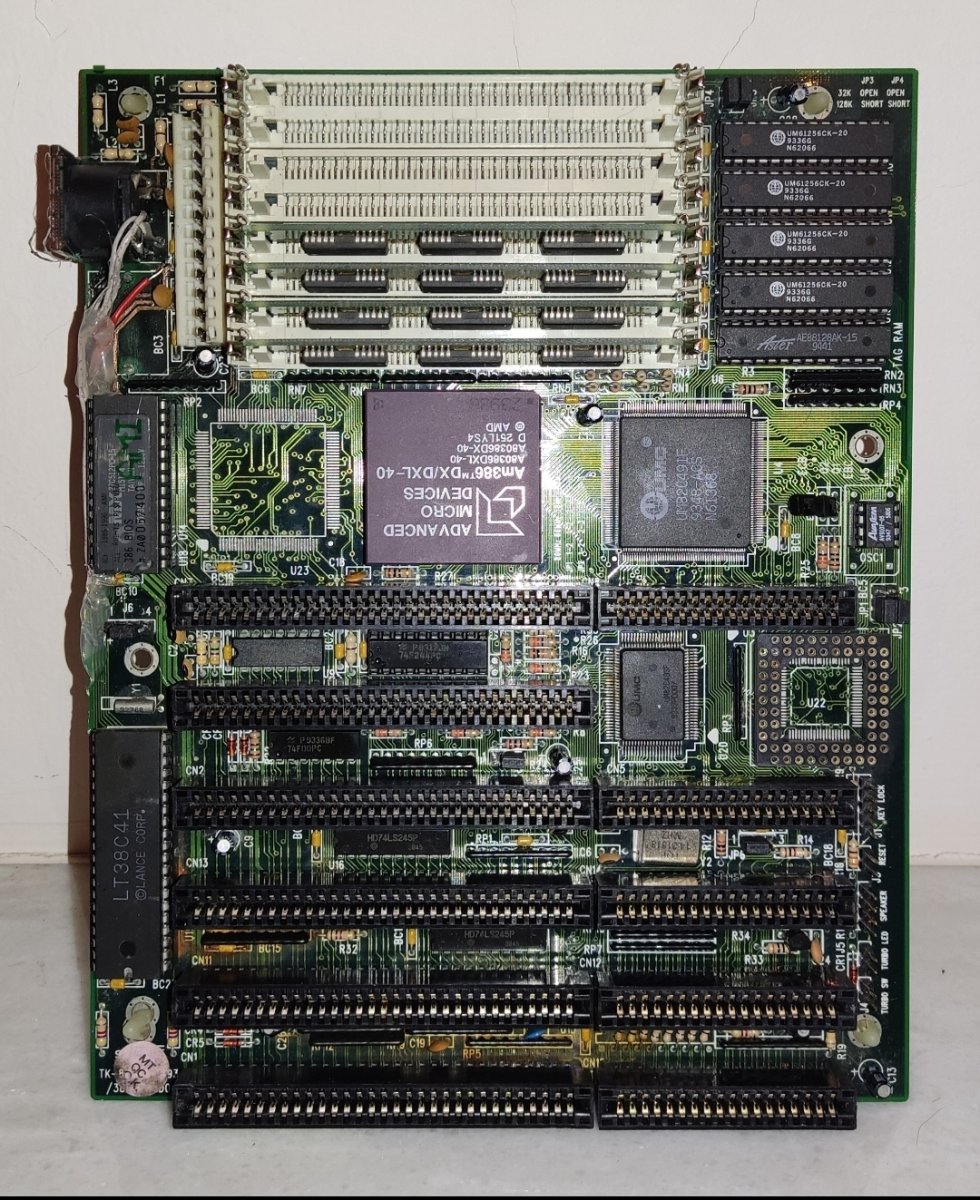

Τον τελευταίο καιρό βρέθηκα με αρκετές μητρικές 386 αλλά μια ήταν αυτή που άξιζε και φυσικά ηταν μη λειτουργική λόγω διαρροής της μπαταρίας της...

Αφαίρεσα την χαλασμένη μπαταρία, καθάρισα με λευκό ξίδι το pcb από κάτω της αλλά 2 traces είχαν καταστραφεί. Αυτά ήταν to ΚΒ DATA & KB CLOCK. Τα ακολούθησα και μπόρεσα να τα γεφυρωσω με χρήση καλωδίων.

Επίσης το Bios chip ήταν και αυτό οξειδωμένο και μη λειτουργικό. Ευτυχώς είχα αρκετά 386 bios από παρόμοιες μητρικές και μετά την αποκατάσταση των traces και την αλλαγή του biosη μητρική είναι πλέον λειτουργική 100%

Προστέθηκαν επίσης 128KB Cache ,και εγινε εγκατάσταση Windows 95.

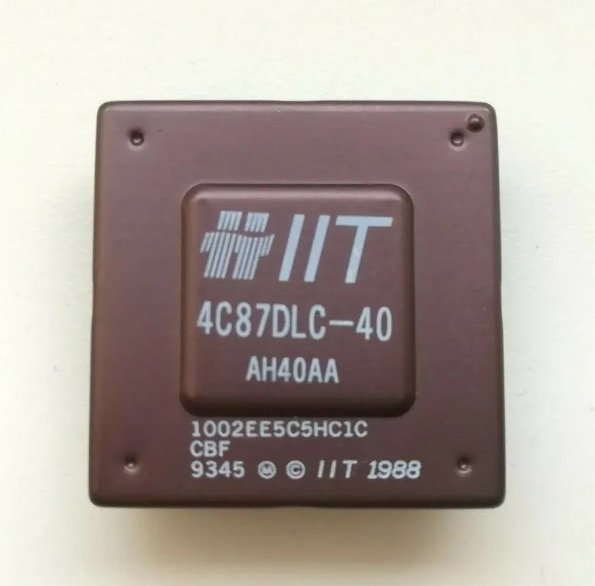

Εν αναμονή 387 FPU & 16MB 30pin FPM RAM για να ανεβάσω περισσότερες φωτό και bench!

Η μητρική έχει socket για αλλαγή 386 επεξεργαστών για αυτό και έγινε προσπάθεια να επιδιορθωθει



Επεξ/σία 3 Οκτωβρίου 2022 από obijuan1983

[obijuan1983]

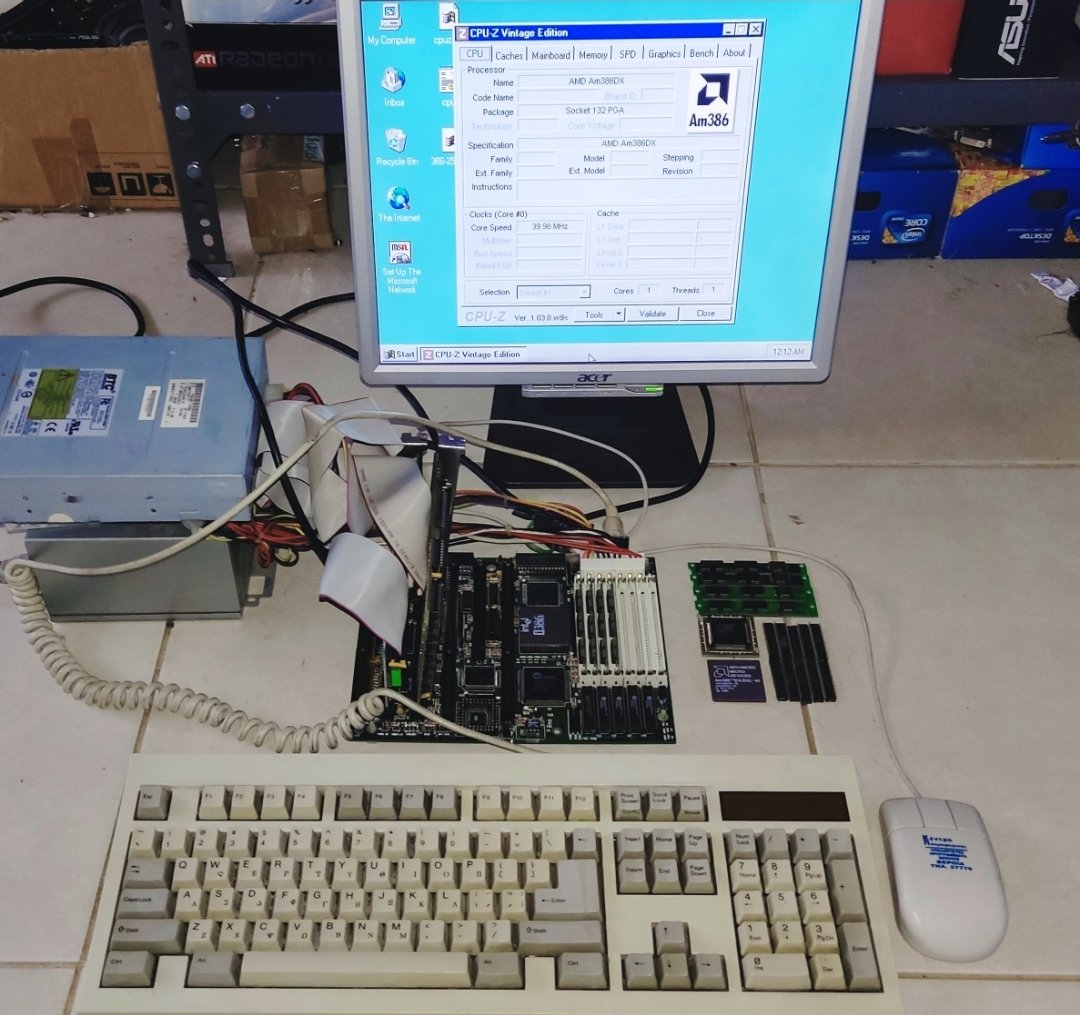

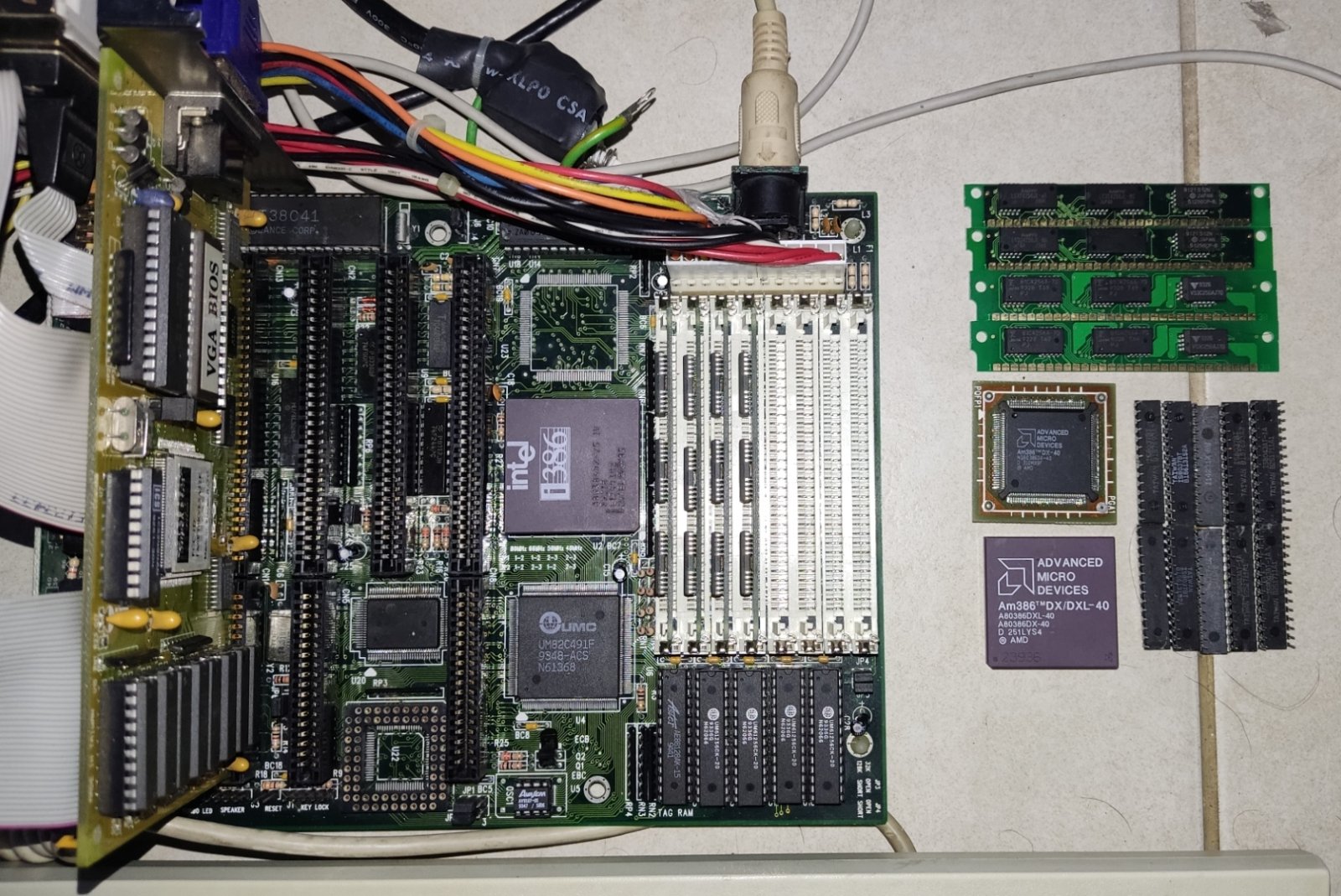

Up and running!

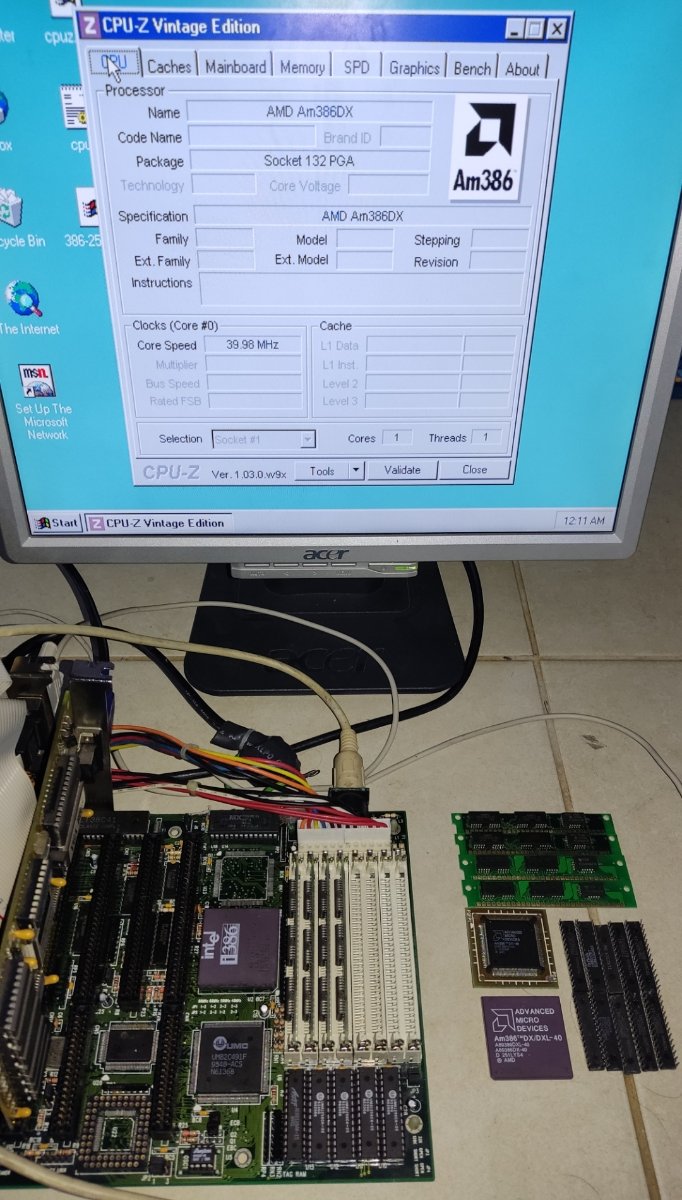

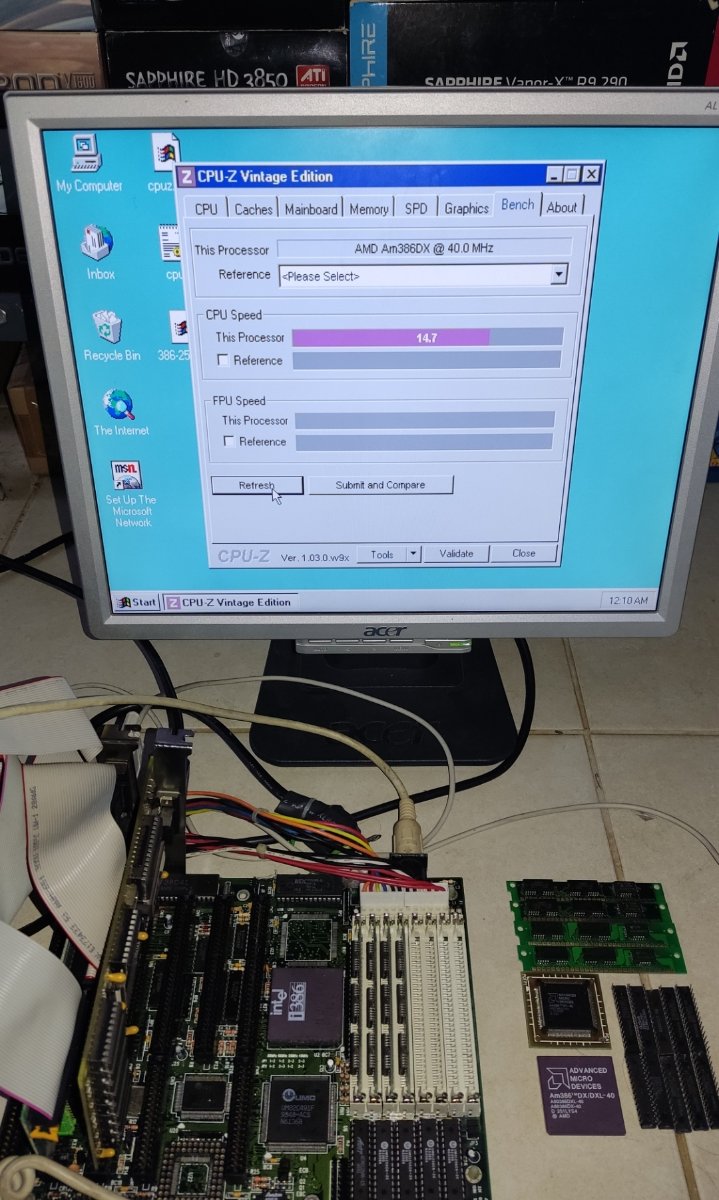

Intel 386DX-25 @ 40MHz



Επεξ/σία 3 Οκτωβρίου 2022 από obijuan1983

[CyanBlue]

Όπως πάντα, ωραίες και νοικοκυρεμένες δουλειές σε υλικό που είχε την τύχη να ξεφύγει από τη... χωματερή 😀. Αν αυτό που κάνεις το αγαπάς, το αποτέλεσμα είναι αυτό των φωτογραφιών. Οι 30 pin fancy μνημούλες που βρέθηκαν? Δε θυμάμαι τότε τίποτα άλλο από τα κλασικά πράσινα ή καφέ pcb.

[obijuan1983]

Διασώθηκε πάρα πολύ hardware από την καταστροφή!

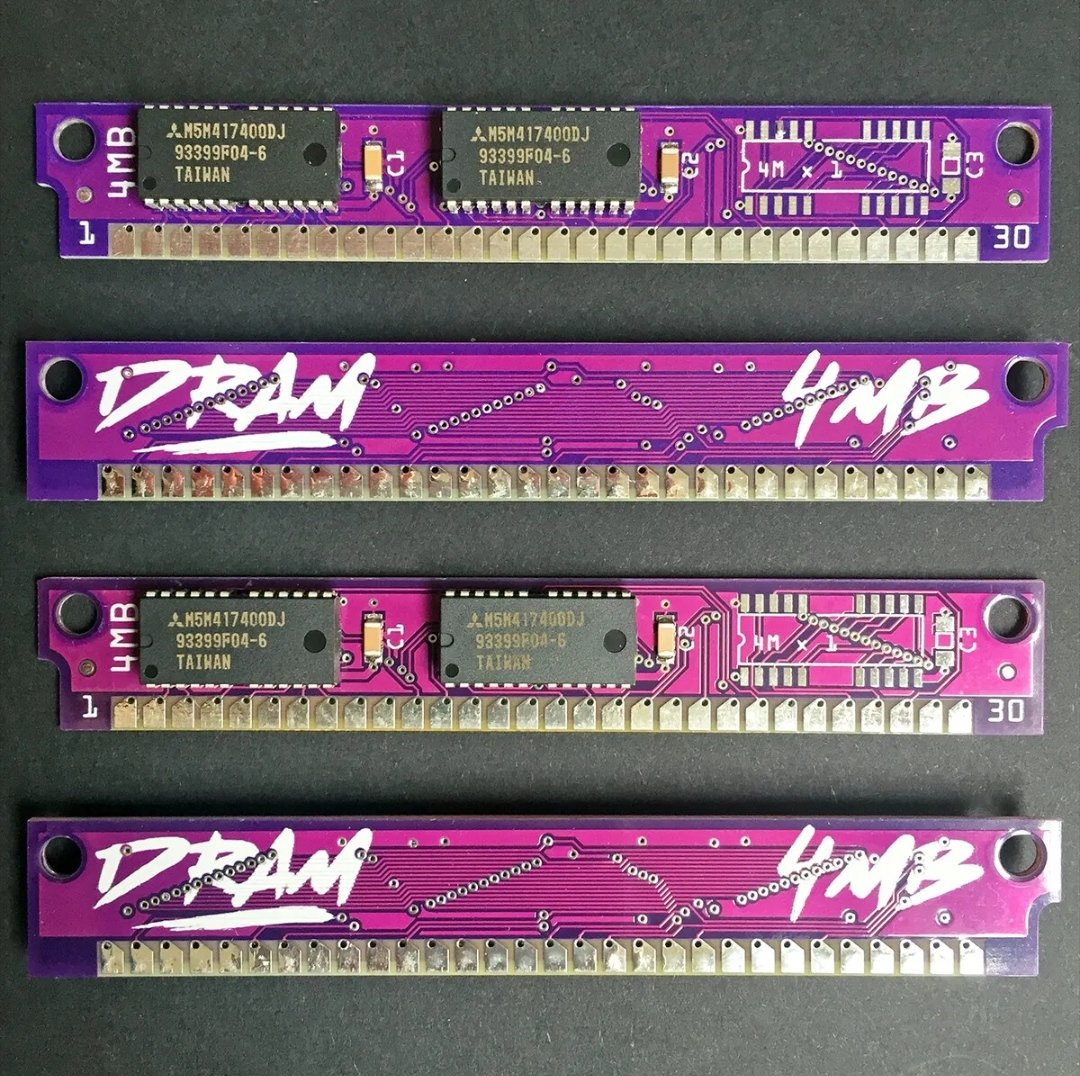

Οι μνήμες,από ebay τις αγόρασα, είναι custom made σε καινούριο pcb με παλιά τσιπακια 60ns. Λίγο τσουχτερή η τιμή (40€) αλλά οκ, πανω-κάτω εκεί είναι τα 16MB (4x4MB) 30pin simm
