Ανοίχτηκε, λοιπόν.

Κάποια πράγματα φάνηκαν, να δούμε λίγο αν τα κατάλαβα σωστά:


Τα "κάτω" pads, είναι οκ...έχουν το εντύπωμά τους, νομίζω η πίεση που δέχονται είναι επαρκής.

Τα "δεξιά", στο πλαίσιο, θέλουν +0.5-1mm? Είναι άσσοι, και τα μεν και τα δε.

Μου κάνει εντύπωση η διαφορά, γιατί είναι ακριβώς στο ίδιο ύψος οι "βάσεις" τους και ακουμπάνε στα ίδια μπλιμπλίκια. Να υπάρχει κάτι από εκείνη την πλευρά που δεν επιτρέπει την επαφή? Κάτι άλλο?

Πάμε τώρα στα άλλα ζητούμενα:


Η ποσότητα της πάστας ήταν επαρκής, νομίζω, αν και με τόση που έβαλα, ειλικρινά περίμενα πως θα έβρισκα και μέσα στο κουτί. Οκ, αν χρειάζεται βάζω και λίγη παραπάνω.

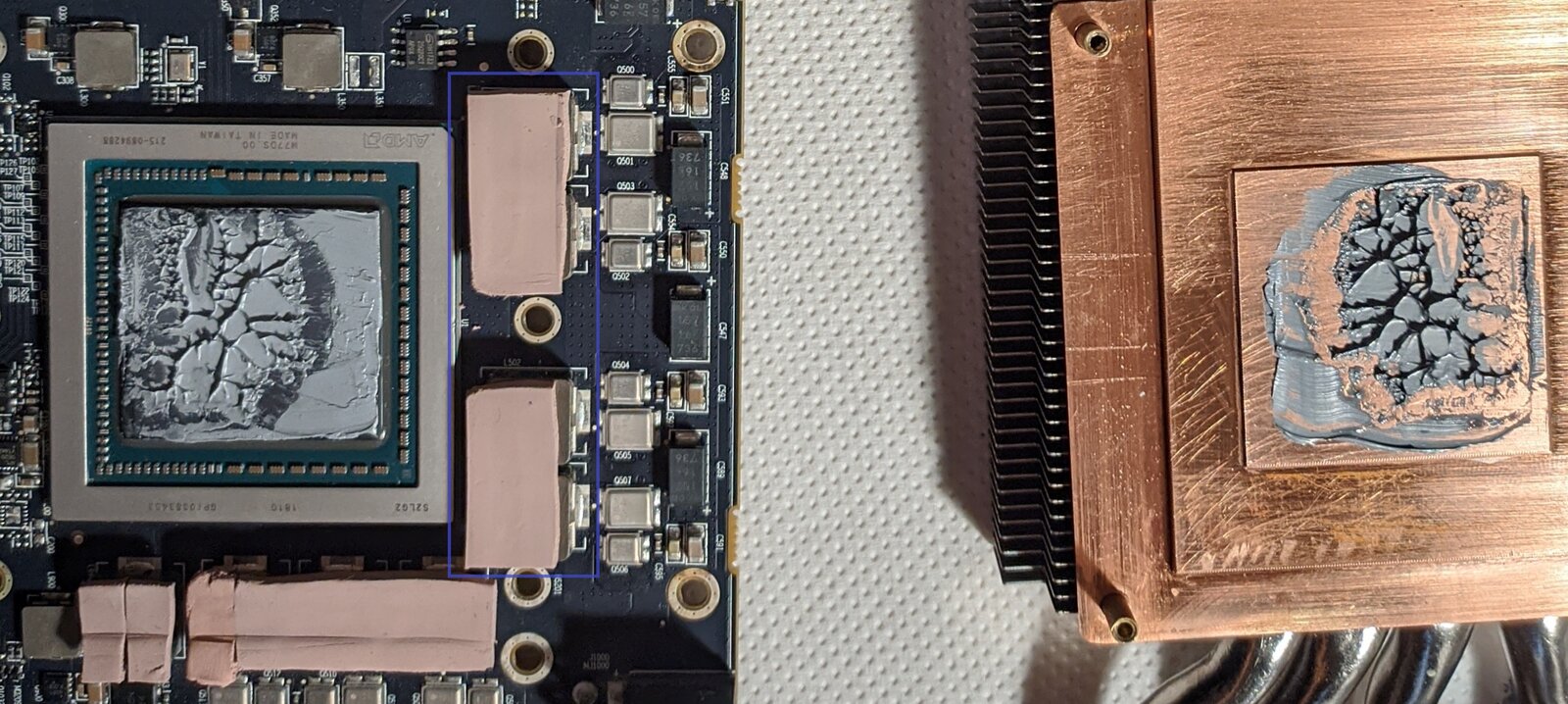

Τα "κάτω", εδώ, pads φαίνεται πως δέχονται μια χαρά πίεση...τα δεξιά, στο πλαίσιο, φαίνεται σα να μην έχουν ακουμπήσει καθόλου, αλλά στην πραγματικότητα έχουν αντίστοιχη πίεση με τα κάτω (φαίνεται αν τα ανασηκώσω). Απλά, ακουμπάνε στο χαλκό, για αυτό και φαίνονται έτσι.

Αυτά, όλα, είναι 2ρια, κι έρχονται "πρόσωπο" με το "κράσπεδο" του χαλκού, στο εξώτατο όριο (εκεί που είναι και οι υποδοχείς των βιδών). Να βάλω από πάνω τους ένα στρώμα 1mm? Νομίζω θα έχει αντίθετο αποτέλεσμα...δεν θα ακουμπάει πλέον η ψύκτρα στον πυρήνα με τίποτα. Να βάλω μια στρώση 1mm και μια 1.5mm (βρήκα, τελικά, Arctic ετοιμοπαράδοτα)?

Η πλήρης φωτό, για καλύτερη επισκόπηση: https://1drv.ms/u/s!AmhLIvqFvLiEmrxgciXNIjhVUYO6nA?e=sbDqFK

Ι summon @Crus

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
  • Απαντήσεις 11,3k
  • Δημιουργία
  • Τελευταία απάντηση

Συχνή συμμετοχή στο θέμα

Συχνή συμμετοχή στο θέμα

Δημοφιλή Μηνύματα

Η νέα RX 580 Nitro 8GB παρέα με R7 1700

😁

Ακριβώς έτσι. Και ο διάλογος είναι κάπως έτσι.   - Μπαμπάς : Καλησπέρα θα θέλαμε ένα καινούριο pc για το γιο μου, το θέλουμε για τις εργασίες στο σχολείο.. - Παιδί : Μπαμπά μπαμπά να μπορώ να παίξω

Δημοσιευμένες Εικόνες

Δημοσ. (επεξεργασμένο)

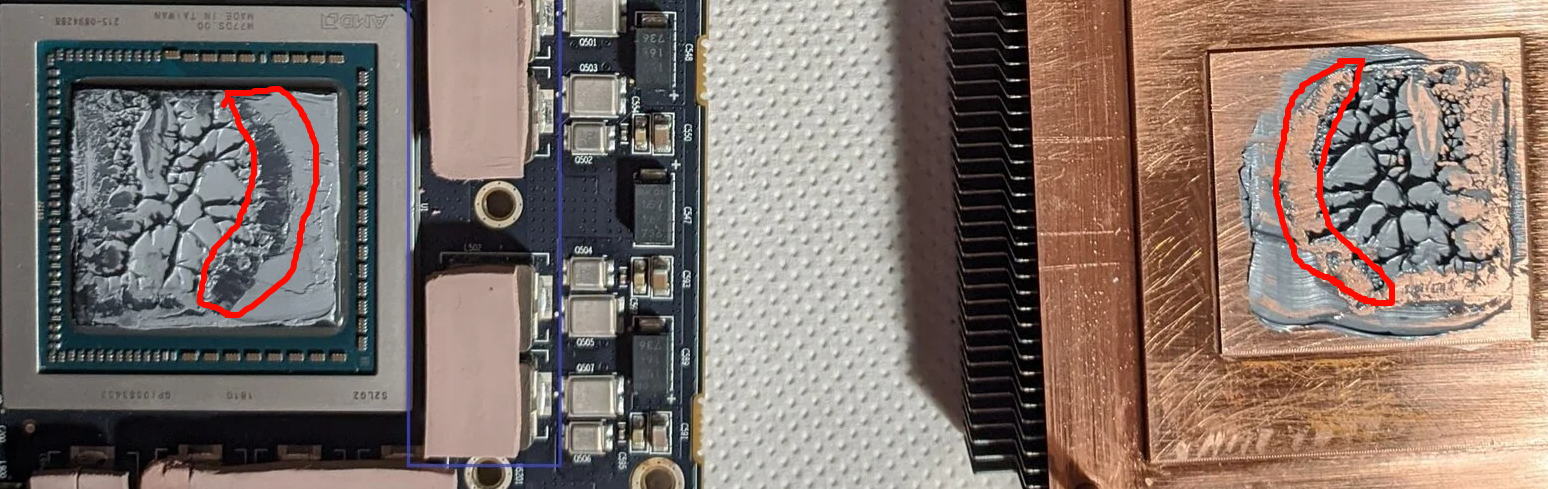

Καταρχας η ποσοτητα παστας που εβαλες ειναι οκ. Ουτε πολυ, ουτε λιγη αν και θα επαιρνε και λιγο παραπανω. Απο την αποτυπωση φαινεται στην φωτο η δεξια πλευρα οτι δεν ειχε καλη επαφη με τον χαλκο και εχει να κανει με το υψηλο Hotspot που βλεπεις.

Με βαση και αυτα που βλεπω απο τα thermal pads και τα αποτυπωματα, παρατηρω το εξης περιεργο. Στην πρωτη φωτο αυτα που εχεις βαλει στο μπλε πλαισιο το πανω πανω thermal pad φαινεται να εχει καλη επαφη και τα ακριβως απο κατω του καθολου. Το οποιο ειναι λιγο περιεργο σαν γεγονος.

Απο οτι θυμαμαι η διαφορα μεταξυ με το VRM ηταν 0.5mm. Σε καμια περιπτωση εγω δεν ειχα βαλει τα ιδια. Ειχα ρωτησει την ιδια την sapphire και μου ειχαν πει τα pads που χρησιμοποιει για την ακριβεια ήταν 1 και 1.25mm αντιστοιχα. Επειδη εγω δεν ειχα βρει πουθενα 1.25mm οσο και να ειχα ψαξει, ειχα δοκιμασει 1 και 1.5mm αντιστοιχα και μετα 1.5 και 2.0mm με μεγαλυτερη πιεση (περισσοτερο σφιξιμο). Οι διαφορες ηταν μικρες μεταξυ τους και αν θυμαμαι καλα τελικα ειχα κρατησει το 1.5 και 2mm. Τωρα με ψηνεις να την ξανανοιξω μετα απο 1 χρονο να δω 😛

Οποτε η ερωτηση μου εχει να κανει με το εαν εχεις βαλει τις ιδιες διαστασεις pads κατω και δεξια (πρωτη φωτο και δευτερη φωτο αντιστοιχα). Αν ναι, διατηρησε διαφορα 0.,5mm μεταξυ τους, ανεξαρτητα του αν θα πας σε 1,5 και 2,0mm ή 1,0 και 1,5mm. Στην πρωτη απλα περιπτωση θα πρεπει να σφιξεις παραπανω (για να καλυψεις και την διαφορα των 0,5mm).

Επισης μια αλλη καλη μοντα, αλλα για μετα και αφου φτιαξεις το βασικο σου θεμα, ειναι να προσθεσεις πλαστικα washers στο πισω backblate που ειναι οι 4 βιδες και οι οποιες θα αυξησουν λιγο την πιεση και θα μειωσουν και αλλο το Hotspot temp.



Επεξ/σία από Crus
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

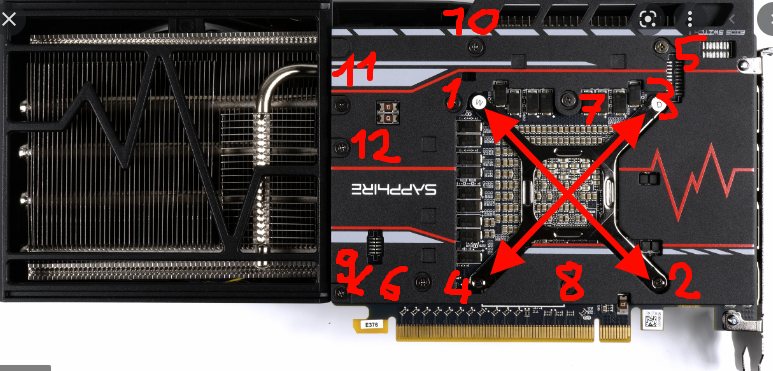

όταν σφίγγεις την ψύκτρα πάνω στην gpu πως την σφίγγεις? Δηλαδή η διαδικασία τοποθέτησεις και σειρά που σφίγγεις τις βίδες.

Την πάστα βάλε μπόλικη στην μέση και μην την απλώσεις γιατί βλέπω έκανες κενά.

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)
1 ώρα πριν, Crus είπε

Καταρχας η ποσοτητα παστας που εβαλες ειναι οκ. Ουτε πολυ, ουτε λιγη αν και θα επαιρνε και λιγο παραπανω. Απο την αποτυπωση φαινεται στην φωτο η δεξια πλευρα οτι δεν ειχε καλη επαφη με τον χαλκο και εχει να κανει με το υψηλο Hotspot που βλεπεις.

Με βαση και αυτα που βλεπω απο τα thermal pads και τα αποτυπωματα, παρατηρω το εξης περιεργο. Στην πρωτη φωτο αυτα που εχεις βαλει στο μπλε πλαισιο το πανω πανω thermal pad φαινεται να εχει καλη επαφη και τα ακριβως απο κατω του καθολου. Το οποιο ειναι λιγο περιεργο σαν γεγονος.

Απο οτι θυμαμαι η διαφορα μεταξυ με το VRM ηταν 0.5mm. Σε καμια περιπτωση εγω δεν ειχα βαλει τα ιδια. Ειχα ρωτησει την ιδια την sapphire και μου ειχαν πει τα pads που χρησιμοποιει για την ακριβεια ήταν 1 και 1.25mm αντιστοιχα. Επειδη εγω δεν ειχα βρει πουθενα 1.25mm οσο και να ειχα ψαξει, ειχα δοκιμασει 1 και 1.5mm αντιστοιχα και μετα 1.5 και 2.0mm με μεγαλυτερη πιεση (περισσοτερο σφιξιμο). Οι διαφορες ηταν μικρες μεταξυ τους και αν θυμαμαι καλα τελικα ειχα κρατησει το 1.5 και 2mm. Τωρα με ψηνεις να την ξανανοιξω μετα απο 1 χρονο να δω 😛

Οποτε η ερωτηση μου εχει να κανει με το εαν εχεις βαλει τις ιδιες διαστασεις pads κατω και δεξια (πρωτη φωτο και δευτερη φωτο αντιστοιχα). Αν ναι, διατηρησε διαφορα 0.,5mm μεταξυ τους, ανεξαρτητα του αν θα πας σε 1,5 και 2,0mm ή 1,0 και 1,5mm. Στην πρωτη απλα περιπτωση θα πρεπει να σφιξεις παραπανω (για να καλυψεις και την διαφορα των 0,5mm).

Επισης μια αλλη καλη μοντα, αλλα για μετα και αφου φτιαξεις το βασικο σου θεμα, ειναι να προσθεσεις πλαστικα washers στο πισω backblate που ειναι οι 4 βιδες και οι οποιες θα αυξησουν λιγο την πιεση και θα μειωσουν και αλλο το Hotspot temp.

Ακριβώς όπως τα περιγράφεις τα έκανα, μόλις...εκεί που είναι το μπλε πλαίσιο στην 1η φωτό, έβαλα +0.5mm pad σε σχέση με το άλλο στη 2η φωτό.

Το παράδοξο που διαπιστώνεις, έχει να κάνει με το ότι το ακριανό pad καλύπτει ένα βαθούλωμα σε εκείνη τη θέση (όχι χτύπημα ή κάτι άλλο, μια τετράγωνη εμβύθιση) το οποίο πρέπει να είναι κάτι λιγότερο από 0.5mm σε σχέση με το υπόλοιπο. Εκεί, είχα βάλει από την αρχή 1.5ρι...τώρα έβαλα 2ρι και στο υπόλοιπο 1.5ρι όπως είπα.

Τα υπόλοιπα, τα έλεγξα 1 προς 1, όλα πατάνε σωστά και έχουν και εντύπωμα.

1 ώρα πριν, Sakiz105 είπε

όταν σφίγγεις την ψύκτρα πάνω στην gpu πως την σφίγγεις? Δηλαδή η διαδικασία τοποθέτησεις και σειρά που σφίγγεις τις βίδες.

Την πάστα βάλε μπόλικη στην μέση και μην την απλώσεις γιατί βλέπω έκανες κενά.

Τώρα ετοιμάζω το πάστωμα.

Από όσο καταλαβαίνω, πρέπει πρώτα να βάλω το extra module στο pcb, να σφίξω εκεί όσο πάει, αλύπητα (σε αυτό είναι και τα -μάλλον- ένοχα pads).

Στη συνέχεια, το backplate, το οποίο επίσης θέλει αλύπητο σφίξιμο (γωνία-γωνία, σε "χ", μετά σε κύκλο), ίσως και πιέζοντας με το χέρι pcb+backplate, σαν σάντουϊτς, να πάρει όση ανοχή έχει).

Τέλος, παστούλα+main ψύκτρα, με το σταυρό της πίσω να βιδώνει με τον ίδιο τρόπο..."χ" και τελειωτικό σφίξιμο (κάργα) γύρω-γύρω.

Το shroud, απλά να κάθεται.

Σε 10' το πολύ, θα ξέρω τι κατάφερα...

edit1:Σουξέ στόρυ, μάλλον.

Στα 5+ λεπτά, και είναι αρκετά χαλαρή.


Tα χρειάστηκα, πάντως...

Τέλειωσε η πάστα...νόμιζα πως είχε πολύ πράγμα μέσα ακόμα η Noctua, αλλά οι ρουφιάνοι είχαν ίσα για 2-3 χρήσεις σε cpu.

Οριακά έφτασε, νομίζω. Αν έχω κουλά, άυριο ότι βρω μπροστά μου σε όποιο μαγαζί πετύχω (άντε, γιατί η AS5 που είναι η μόνη που έχει μείνει μου χαμογελά με νόημα...).

Επιπλέον, στο boot αποφάσισε να χάσει ένα δίσκο χωρίς λόγο, και έσπασα το κεφάλι μου να βρω τι φταίει. Προς το παρόν, έβγαλα off το dvd, αν και τα πάντα δέιχνουν να κάνουν σωστή επαφή.

Πάω τώρα για τίοτα πιο βαρύ, να δω συμπεριφορά.

edit2: Όχι, σε Superposition throttlαρε αλύπητα, έφτασε τους 108 το hotspot. Θέλω να είμαι αισιόδοξος, ότι απλά λείπει θερμαγώγιμη.

Περισσότερα αύριο βράδυ, αν προλάβω να την ξανανοίξω.

Επεξ/σία από Πέτρος
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

Τα pads που πιέζονται πολύ αποτρέπουν το pcb να ακουμπήσει και στα υπόλοιπα pads σωστά. Θα σου συνιστούσα να κατέβεις στο 1mm pad.

Όσο μικρότερη απόσταση από την ψυκτρα τόσο μεγαλύτερη απαγωγή θερμότητας. Το pcb δεν είναι non flexible. Μπορεί εκεί που σφίγγει η βίδα να πατάει καλά αλλά δεν σημαίνει ότι και η γύρω επιφάνεια θα έχει το ίδιο πάτημα. Δεν σημαίνει ότι επειδή το πιέσεις με το χέρι θα μείνει εκεί που το πιέσεις και αφού το αφήσεις.
Απο τις φωτό καταλαβαίνω ότι τα pad είναι κάπως σκληρά και δεν συμπιέζονται ιδιαίτερα. Επίσης όταν ζεστενεται το pcb αλλάζει η μορφή του και διαστέλλεται σε κάποια σημεία. Ειδικά αυτά τα σημεία αν δεν γίνει γρήγορα η απαγωγή θερμότητας θα διαστέλλουν και άλλο και θα προκαλέσουν μεγαλύτερη απόσταση άρα και υπερθέρμανση. Με λεπτότερα pad θα έχεις πιο γρήγορη αποβολή θερμότητας.
Το ότι τα χοντρητερα pad ακουμπάνε καλύτερα δεν σημαίνει ότι αποβάλλουν την θερμότητα το ίδιο γρήγορα.

ΥΓ. Κάτι αποτρέπει να πατήσει καλά η ψυκτρα στην gpu. Αυτήν την εντύπωση έχω από τις φωτό με το μπλε πλαίσιο και από τον καθαρό χαλκό. Ίσως χρειάζεται περισσότερη πάστα αλλά κάτι μου λέει ότι κάποιο pad κρατάει σε απόσταση την ψυκτρα. Στο σφίξιμο των βιδών θα γίνεται με κατεύθυνση από μέσα προς τα έξω. Δηλαδή πρώτα σφίγγεις τις βίδες που είναι προς την gpu και μετά τις περιμετρικές.

Επεξ/σία από atheatos
  • Like 1
Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
3 ώρες πριν, atheatos είπε

Τα pads που πιέζονται πολύ αποτρέπουν το pcb να ακουμπήσει και στα υπόλοιπα pads σωστά. Θα σου συνιστούσα να κατέβεις στο 1mm pad.

Όσο μικρότερη απόσταση από την ψυκτρα τόσο μεγαλύτερη απαγωγή θερμότητας. Το pcb δεν είναι non flexible. Μπορεί εκεί που σφίγγει η βίδα να πατάει καλά αλλά δεν σημαίνει ότι και η γύρω επιφάνεια θα έχει το ίδιο πάτημα. Δεν σημαίνει ότι επειδή το πιέσεις με το χέρι θα μείνει εκεί που το πιέσεις και αφού το αφήσεις.
Απο τις φωτό καταλαβαίνω ότι τα pad είναι κάπως σκληρά και δεν συμπιέζονται ιδιαίτερα. Επίσης όταν ζεστενεται το pcb αλλάζει η μορφή του και διαστέλλεται σε κάποια σημεία. Ειδικά αυτά τα σημεία αν δεν γίνει γρήγορα η απαγωγή θερμότητας θα διαστέλλουν και άλλο και θα προκαλέσουν μεγαλύτερη απόσταση άρα και υπερθέρμανση. Με λεπτότερα pad θα έχεις πιο γρήγορη αποβολή θερμότητας.
Το ότι τα χοντρητερα pad ακουμπάνε καλύτερα δεν σημαίνει ότι αποβάλλουν την θερμότητα το ίδιο γρήγορα.

ΥΓ. Κάτι αποτρέπει να πατήσει καλά η ψυκτρα στην gpu. Αυτήν την εντύπωση έχω από τις φωτό με το μπλε πλαίσιο και από τον καθαρό χαλκό. Ίσως χρειάζεται περισσότερη πάστα αλλά κάτι μου λέει ότι κάποιο pad κρατάει σε απόσταση την ψυκτρα. Στο σφίξιμο των βιδών θα γίνεται με κατεύθυνση από μέσα προς τα έξω. Δηλαδή πρώτα σφίγγεις τις βίδες που είναι προς την gpu και μετά τις περιμετρικές.

Aν δεις πιο πίσω τις αρχικές, μόλις ξεβίδωσα την κάρτα, είχαν πιεστεί παντού πολύ περισσότερο...εδώ, στο μπλε πλαίσιο της επίμαχης, δεν έχει καν ακουμπήσει κάτι πάνω τους.

Εκεί, ήταν με Pads 1mm (αυτά που εγώ έβαλα, όχι τα "μαμά") και στις δύο πλευρές...για να κατέβω θα πρέπει να βάλω 0.5 στο άλλο

Ίσως είναι αυτό που λες, ότι είναι πιο ασυμπίεστα αυτά που έχω βάλει, οπότε δημιουργείται αυτό το θέμα.

Ετοιμάζομαι τώρα να ξεκουμπώσω πάλι, να δω τι γίνεται από θερμαγώγιμη (γιατί κατά 99% δεν έβαλα αρκετή χτες) και ανάλογα θα πράξω.



The plot, thickens...

Πριν την ξηλώσω, έβαλα να τρέξει πάλι το gpu-z render test, χωρίς hwinfo ανοικτό αυτή τη φορά.

Στα 15', με σταθεροποίηση, είχα αυτό:


Ξέρουμε ποιό είναι το SOC vrm, ποιό αντιστοιχεί στις φωτό?

Άνοιξα στη συνέχεια το hwinfo, η μέτρηση στο gpu-z χάλασε ακαριαία (έδειξε 2000+ βαθμούς) και η εικόνα που πήρα ήταν αυτή:


Να είναι στα καλά του ο πυρήνας (να φτάνει, τελικά, η πάστα) και πάλι να μην πατάει κάτι-κάπου σωστά?

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

E, x.σε μας...

Νέα, φρέσκια πάστα σε τεράστια ποσότητα.

Σφίξιμο-κάργα, με άλλο κατσαβίδι από αυτό που χρησιμοποιούσα μέχρι τώρα.

Superposition (εννοείται το έκοψα στην 3-4η σκηνή...throttling. Καλύτερα από χτες, αλλά όχι καλά):


Pads? Ποιό pad?

Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)

Τελικά, τον κακό μου τον καιρό...

Έβγαλα όλα τα pads, κατέβηκα ένα νούμερο σε 2 σημεία (όπου είχα βάλει 2ρια, ουσιαστικά...μου άρεσε που ήμουν και σίγουρος πως αυτό χρειαζόταν, τρομάρα μου) και έβγαλα πλέον Superposition 1080X χωρίς throttling κλπ.estw.jpg.d8c07fae357d9388c5e718a4cdff3ffd.jpg

Έχω σαφέστατα χειρότερες θερμοκρασίες κλπ (είτε χρειάζονται μερικές μέρες να στρώσει η κατάσταση, είτε έχει παραπάνω ζέστη από προχτές που πήρα τις τελευταίες μετρήσεις πριν ξεκινήσω τις χαζομάρες μου), αλλά λειτουργεί, σίγουρα.

Εδώ, το προχτεσινό (όλα τα προφίλ κλπ, ίδια).


ΚΑΛΑ ΝΑ ΠΑΘΩ!

Εννοείται πως σας ευχαριστώ όλους για τη βοήθεια και τις συμβουλές (ειδική μνεία στον @atheatos και στον αφανή ήρωα @kostas_anes )
