Εγκατάσταση εσωτερικού δικτύου ethernet

Προτεινόμενες αναρτήσεις

Δημοσ. (επεξεργασμένο)

Καλησπέρα! Έχω ξεκινήσει την ανακαίνηση στο σπίτι και είμαι σε φάση που θέλω να σκάψω τοίχους για να περάσω καλώδια και να τοποθετήσω χωνευτές πρίζες RJ 45 για να μπορούν να συνδεθούν 3  δωμάτια. Ο τρόπος που με βολεύει ιδανικά είναι να φύγει από το modem/router 1 ethernet καλώδιο και να συνδεθεί σε μια πρίζα τύπου RJ 45. Στην συνέχεια να φύγει από την πρίζα RJ 45 ένα καλώδιο και να συνδεθεί με την άλλη πρίζα RJ 45 κοκ. Έχω πολύ βασικές τεχνικές γνώσεις οπότε θα ήΘελα την βοήθεια όσων γνωρίζουν σε 2 πράγματα:

Υπάρχει κάτι που πρέπει να προσέξω με την συγκεκριμένη υλοποίηση?

Υπάρχουν τέτοιες πρίζες που να μπορούν να λειτουργήσουν σαν τερματικό (να συνδέεις εκεί το pc και να έχεις internet) και ταυτόχρονα να δίνουν (σαν bridge mode) στην επόμενη πρίζα?  Έχω πάρει ήδη αυτές https://www.leroymerlin.gr/gr/ilektrologika/diakoptes-prizes/diakoptes-esoterikou-horou/priza-diktuou-dipli-rj45-nead-se-hroma-nikel-62116733/ αλλά δεν ξέρω αν κάνουν γι αυτό που θέλω να κάνω.

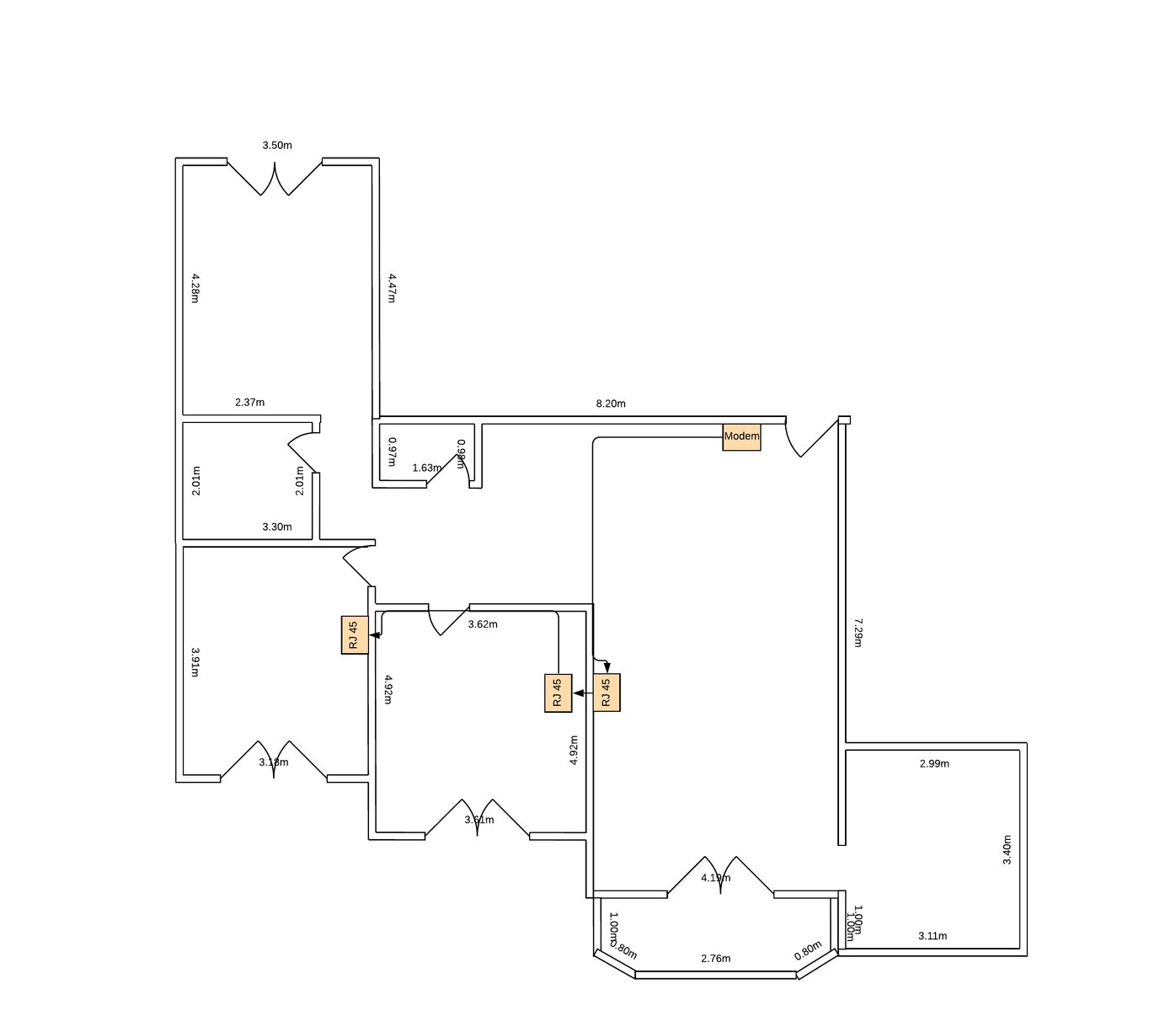

Παραθέτω και μια κάτοψη για να γίνω πιο κατανοητός τι ακριβώς εννοώ.





Copy of Office floor plan (1).jpeg

Επεξ/σία από tzibo

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Τα μπριζακια που δειχνεις χρειαζονται 2 καλωδια δικτυου για να δουλεψουν. Γενικα καθε μπριζα χρειαζεται το δικο της καλωδιο. Γνωμη μου ειναι αφου τραβας καλωδια, οπου βλεπεις μια μπριζα να βαζεις δυο, θα σε εξυπηρετησει σε μελλοντικες αναγκες και το κοστος δεν ειναι τραγικα μεγαλυτερο. Ιδανικα στον χωρο του router καλο ειναι τερματισεις τα καλωδια σε ενα μικρο patch panel και απο εκει να συνδεσεις το modem σου.

  • Like 1

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
7 λεπτά πριν, asmilon είπε

Τα μπριζακια που δειχνεις χρειαζονται 2 καλωδια δικτυου για να δουλεψουν. Γενικα καθε μπριζα χρειαζεται το δικο της καλωδιο. Γνωμη μου ειναι αφου τραβας καλωδια, οπου βλεπεις μια μπριζα να βαζεις δυο, θα σε εξυπηρετησει σε μελλοντικες αναγκες και το κοστος δεν ειναι τραγικα μεγαλυτερο. Ιδανικα στον χωρο του router καλο ειναι τερματισεις τα καλωδια σε ενα μικρο patch panel και απο εκει να συνδεσεις το modem σου.

Σε ευχαριστώ για την απάντηση και για την συμβουλή με το patch panel. Θα το δω σίγουρα. Υπάρχει πιστεύεις καποιος τρόπος να συνδέσω τις 3 πρίζες μεταξύ τους? Ιδανικά θα ήθελα να αποφύγω να βγάλω 3 καλώδια από το modem και να τα στείλω σε κάθε πρίζα ξεχωριστά.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Καλύτερα να συνδέσεις ένα switch στην μία πόρτα του modem/router και απο εκεί να τραβήξεις ένα καλώδιο για κάθε πρίζα. Με τον τρόπο που αναφέρεις, το καλώδιο θα είναι κοινό για όλες τις πρίζες και θα έχεις θέμα αν συνδέσεις πάνω απο μία συσκευές.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
2 λεπτά πριν, georgeps21 είπε

Off topic ερωτηση, το σχεδιο το εκανες μονος σου? αν ναι σε ποιο προγραμμα?

Ναι στο LucidChart (https://lucid.app/) είναι free αλλά έχει περιορισμούς στο πόσα elements μπορείς να έχεις στο σχέδιο. Αφού δοκίμασα 2-3 αυτό το βρήκα το πιο easy to use.

  • Thanks 1

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Καλησπερα, εκανα ακριβως το ιδιο αυτες τις μερες.

1. αν εχεις πριζες τηλεφωνου και δεν τις χρειαζεσαι σε καθε υπνοδωματιο, μπορεις να περασεις απο εκει μεσα τα καλωδια για να γλυτωσεις σκαψιμο.

2. προτιμησε καλυτερες πριζες κατα τη γνωμη μου, cat6a οπως και καλωδια cat6a

3. απο το ρουτερ θα φευγει καθε καλωδιο για καθε πριζα. ιδανικα 2 καλωδια.

  • Like 1

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
2 λεπτά πριν, zx1234r είπε

Καλύτερα να συνδέσεις ένα switch στην μία πόρτα του modem/router και απο εκεί να τραβήξεις ένα καλώδιο για κάθε πρίζα. Με τον τρόπο που αναφέρεις, το καλώδιο θα είναι κοινό για όλες τις πρίζες και θα έχεις θέμα αν συνδέσεις πάνω απο μία συσκευές.

Όταν λες θέματα, τι εννοείς?



Γενικά το καταλαβαίνω ότι τεχνικά αυτή η λύση είναι η καλύτερη απλά θέλει πολύ σκάψιμο και θέλω να δω αν μπορώ να το αποφύγω.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Για να δουλέψουν τα καλωδια σου για δικτυο(να εχεις ιντερνετ δηλαδη) πρεπει καθε καλωδιο να επιστρεφει στο ρουτερ/patch panel/switch που θα βαλεις.

@georgeps21 δες και το https://draw.io


  • Like 1

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Μόλις τώρα, tzibo είπε

Όταν λες θέματα, τι εννοείς?

Γενικά το καταλαβαίνω ότι τεχνικά αυτή η λύση είναι η καλύτερη απλά θέλει πολύ σκάψιμο και θέλω να δω αν μπορώ να το αποφύγω.

Είναι σαν να συνδέεις σε ένα καλώδιο ethernet, πολλαπλές συσκευές. Δεν γίνεται αν δεν μεσολαβήσει κάποιο switch. Θα συνδέσεις τη πρώτη και θα παίξει, αλλά η δεύτερη δεν θα δουλέψει ποτέ.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Δημοσ. (επεξεργασμένο)
Μόλις τώρα, zx1234r είπε

Είναι σαν να συνδέεις σε ένα καλώδιο ethernet, πολλαπλές συσκευές. Δεν γίνεται αν δεν μεσολαβήσει κάποιο switch. Θα συνδέσεις τη πρώτη και θα παίξει, αλλά η δεύτερη δεν θα δουλέψει ποτέ.

Ερωτηση: αν στο καλωδιο που ερχεται απο το ρουτερ πχ στο γραφειο μπει ενα switch που βγαζει 2 κανουρια καλωδια, τοτε μπορω να συνδεσω 2 συσκευες?

οι ταχυτητες τι θα ειναι? θα σπανε σε 500 + 500?

Επεξ/σία από emperor4her

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
Μόλις τώρα, emperor4her είπε

Ερωτηση: αν στο καλωδιο που ερχεται απο το ρουτερ πχ στο γραφειο μπει ενα switch που βγαζει 2 κανουρια καλωδια, τοτε μπορω να συνδεσω 2 συσκευες?

Ναι

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Απ'ότι φαίνεται δεν το γλυτώνω το σκάψιμο 😅



Σας ευχαριστώ για την βοήθεια.



@emperor4her Ναι καλώδιο θα πάρω Cat 6. Έχεις κάποια πρίζα να προτίνεις?



Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες

Πάντως αν σκάψεις, θα πρότεινα να βγάλεις και ένα (ή και δύο) καλώδιο σε κάποιο σημείο στο ταβάνι και να κολλήσεις ενα ubiquiti AP για να έχεις την καλύτερη δυνατή κάλυψη σε WiFi.

Εκτός αν πας σε κάποια mesh λύση, γιατί το σπίτι το βλέπω μεγάλο και με πολλά εμπόδια, το Wifi θα είναι θέμα.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
5 λεπτά πριν, red7genius είπε

Πάντως αν σκάψεις, θα πρότεινα να βγάλεις και ένα (ή και δύο) καλώδιο σε κάποιο σημείο στο ταβάνι και να κολλήσεις ενα ubiquiti AP για να έχεις την καλύτερη δυνατή κάλυψη σε WiFi.

Εκτός αν πας σε κάποια mesh λύση, γιατί το σπίτι το βλέπω μεγάλο και με πολλά εμπόδια, το Wifi θα είναι θέμα.

Έχεις δίκιο. Όμως έχω ήδη διαθέσιμο (https://www.skroutz.gr/s/15798816/TP-LINK-TL-WA850RE-v6.html) και έλεγα να το κουμπώσω με ethernet σε ένα δωμάτιο και στο υπόλοιπο με το WiFi του router.

Κοινοποιήστε αυτήν την ανάρτηση


Σύνδεσμος στην ανάρτηση
Κοινοποίηση σε άλλες σελίδες
