Smart Home

[panoskir]

9 ώρες πριν, gdask είπε

Καλό είναι να προσέχουμε με τις προτροπές και τα σχεδιαγράμματα. Θα εφαρμοσει κανένας το προηγούμενο σχεδιάγραμμα που δείχνει σύνδεση στη σειρά και θα πάρει καμία φωτιά στον πίνακα.

Επιβάλλεται να κάνει εγκατάσταση αδειούχος ηλεκτρολόγος.

Μπορεις να μου υποδειξεις σε πιο ακριβως σημειο του σχεδιαγραμματος γινεται συνδεση σε σειρά;

[gdask]

34 λεπτά πριν, panoskir είπε

Μπορεις να μου υποδειξεις σε πιο ακριβως σημειο του σχεδιαγραμματος γινεται συνδεση σε σειρά;

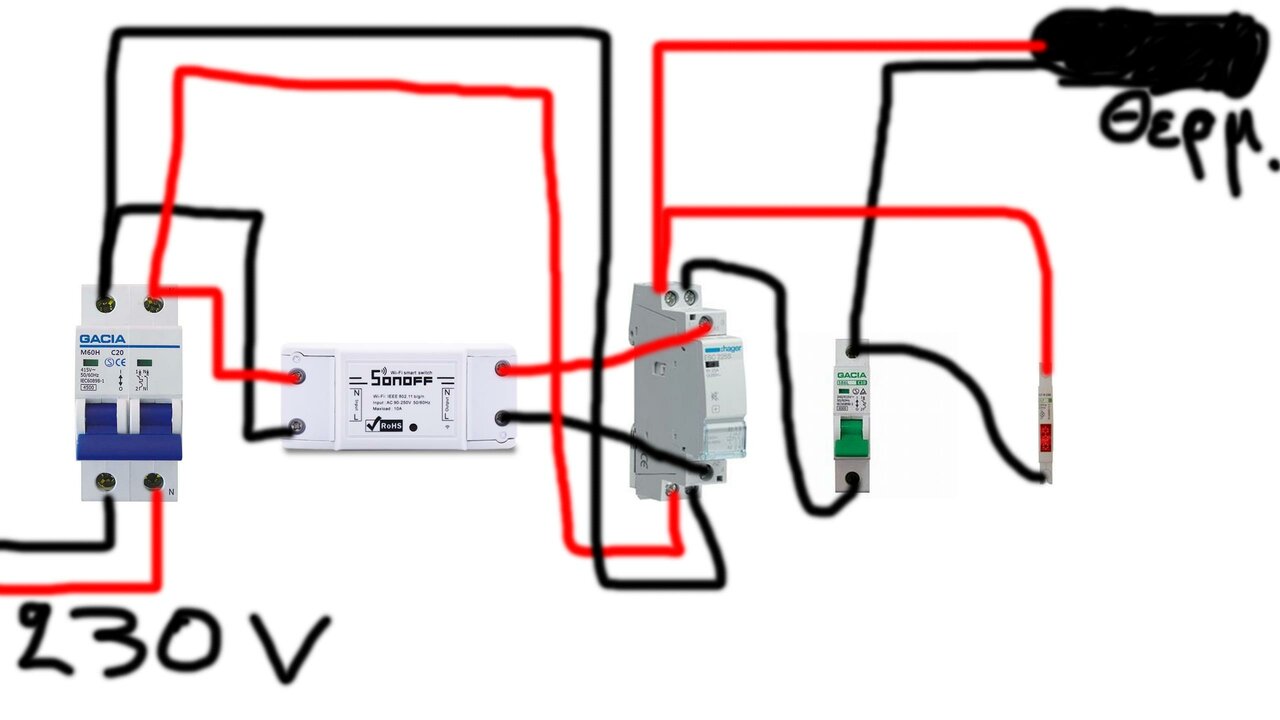

Βλέπω δύο βελάκια να φεύγουν από το sonoff προς το ρελέ και από εκεί δύο βελάκια να πηγαίνουν στον διακόπτη. Καθαρά σχηματικά και πέρα από τις σκόρπιες περιγραφές, αυτό τι είναι;

Καλά κάνει ο φίλος επάνω και κατέβασε το σχήμα.

[panoskir]

1 ώρα πριν, gdask είπε

Βλέπω δύο βελάκια να φεύγουν από το sonoff προς το ρελέ και από εκεί δύο βελάκια να πηγαίνουν στον διακόπτη. Καθαρά σχηματικά και πέρα από τις σκόρπιες περιγραφές, αυτό τι είναι;

Καλά κάνει ο φίλος επάνω και κατέβασε το σχήμα.

Εφόσον είναι σε σειρά το μαύρο βέλος που δείχνει από τα 230v στο ρελέ τι σημαινει.;

Εφόσον δεν έχεις καταλάβει το σχεδιάγραμμα και τα υλικά που θα χρησιμοποιηθούν ,γιατί δεν γράφεις ότι δεν κατάλαβες πως δουλεύει όλο το σύστημα ,αλλά γράφεις κάτι άκυρο;

Το Ρελέ ισχύος έχει ξεχωριστές επαφές για έλεγχο του πηνίου από το sonoff,ξεχωριστή είσοδο φάσης +ουδέτερου ,ξεχωριστή έξοδο φάσης +ουδέτερου .

Επεξ/σία 30 Ιανουαρίου 2019 από panoskir

[karaLRS]

Θα πρότεινα την πληρωμή με 15€ ενός ηλεκτρολόγου να κάνει την δουλειά. είναι πολλά τα ampere

[panoskir]

3 λεπτά πριν, karaLRS είπε

Θα πρότεινα την πληρωμή με 15€ ενός ηλεκτρολόγου να κάνει την δουλειά. είναι πολλά τα ampere

Προφανώς και την δουλειά πρέπει να την κάνει ηλεκτρολόγος ,το θέμα είναι η θεωρητική και πρακτική σύνδεση των υλικών ώστε να πεις στον ηλεκτρολόγο "θα μου βάλεις αυτά έτσι" και να δουλέψουν σωστά.

Επεξ/σία 30 Ιανουαρίου 2019 από panoskir

[karaLRS]

1 λεπτό πριν, panoskir είπε

Προφανώς και την δουλειά πρέπει να την κάνει ηλεκτρολόγος ,το θέμα είναι η θεωρητική και πρακτική σύνδεση των υλικών.

σίγουρα την ξέρει ο ηλεκτρολόγος

[panoskir]

11 λεπτά πριν, karaLRS είπε

σίγουρα την ξέρει ο ηλεκτρολόγος

Καλά, δεν είναι και αποκρυπτογράφηση Γραμμικής Β'

Επεξ/σία 30 Ιανουαρίου 2019 από panoskir

[jimokak]

Καλησπέρα σε όλους,

Παρέλαβα χτες τα basic Sonoff switches, τα σέταρα κανονικά και δουλεύουν, αλλά έχει θέμα το router μου. Ανά 15-20 λεπτά όλες οι συσκευές χάνουν το wifi. Έχω το απλό router της Vodafone αλλά χωρίς τα sonoff δεν έχει κανένα θέμα. Τα αφαίρεσα και έπαιζε κανονικά, μόλις τα ξαναβάλω, τα ίδια προβλήματα. Καμιά ιδέα κανείς;

Ευχαριστώ

[gdask]

2 ώρες πριν, panoskir είπε

Εφόσον είναι σε σειρά το μαύρο βέλος που δείχνει από τα 230v στο ρελέ τι σημαινει.;

Εφόσον δεν έχεις καταλάβει το σχεδιάγραμμα και τα υλικά που θα χρησιμοποιηθούν ,γιατί δεν γράφεις ότι δεν κατάλαβες πως δουλεύει όλο το σύστημα ,αλλά γράφεις κάτι άκυρο;

Το Ρελέ ισχύος έχει ξεχωριστές επαφές για έλεγχο του πηνίου από το sonoff,ξεχωριστή είσοδο φάσης +ουδέτερου ,ξεχωριστή έξοδο φάσης +ουδέτερου .

Επέτρεψέ μου να θεωρώ πως μπορώ να καταλάβω αρκετά καλά ηλεκτρολογικά σχεδιαγράμματα, και να ξέρω επίσης καλά πως ένα σχέδιο πρέπει να είναι ακριβές χωρίς πιθανότητες παρερμηνείας.

Εσύ να μου πεις τι είναι το μαύρο βέλος, όπως επίσης αν έχεις δει πουθενά σε ηλεκτρολογική μελέτη μεικτή μονογραμμική και πολυγραμμική αποτύπωση στο ίδιο σχέδιο.

Επίσης, άλλο διακόπτης,  άλλο ασφάλεια,  και άλλο αυτόματη ασφάλεια (ή ασφαλειοδιακόπτης ή μικροαυτόματος)





[dimitris_sal]

Το σχέδιο μου, μου φαίνεται απλό αλλα ισως τελικά, όπως ειπώθηκε, καλέσω ηλεκτρολόγο(πιστευω/ελπίζω οτι δε θα μου ζητήσει κανα 50άρι εργατικά)  γιατι μάλλον δεν είναι τόσο απλό και υπάρχει πάντα η πιθανότητα να εχω καταλάβει εγω κάτι λάθος και να έχουμε τρεχάματα!

Με τα ρεύματα δεν παίζουμε (πέρα απο κάποια απλά πραγματάκια που δεν επιδόχονται παρερμηνείες και δεν μπορεί να γίνει λάθος συνδεσμολογία τα οποία τα κάνω μόνος μου)

Ευχαριστώ σε κάθε περίπτωση ολους οσους γράψανε την γνώμη τους και διέθεσαν χρόνο για να με βοηθήσουνε!

[jniki10]

Ισως βοηθήσει καπου αυτο το σχεδιαγραμμα.

[panoskir]

5 ώρες πριν, jniki10 είπε

Ισως βοηθήσει καπου αυτο το σχεδιαγραμμα.

Με αυτη τη συνδεσμολογία δεν έχεις ασφαλισμένο το sonoff.

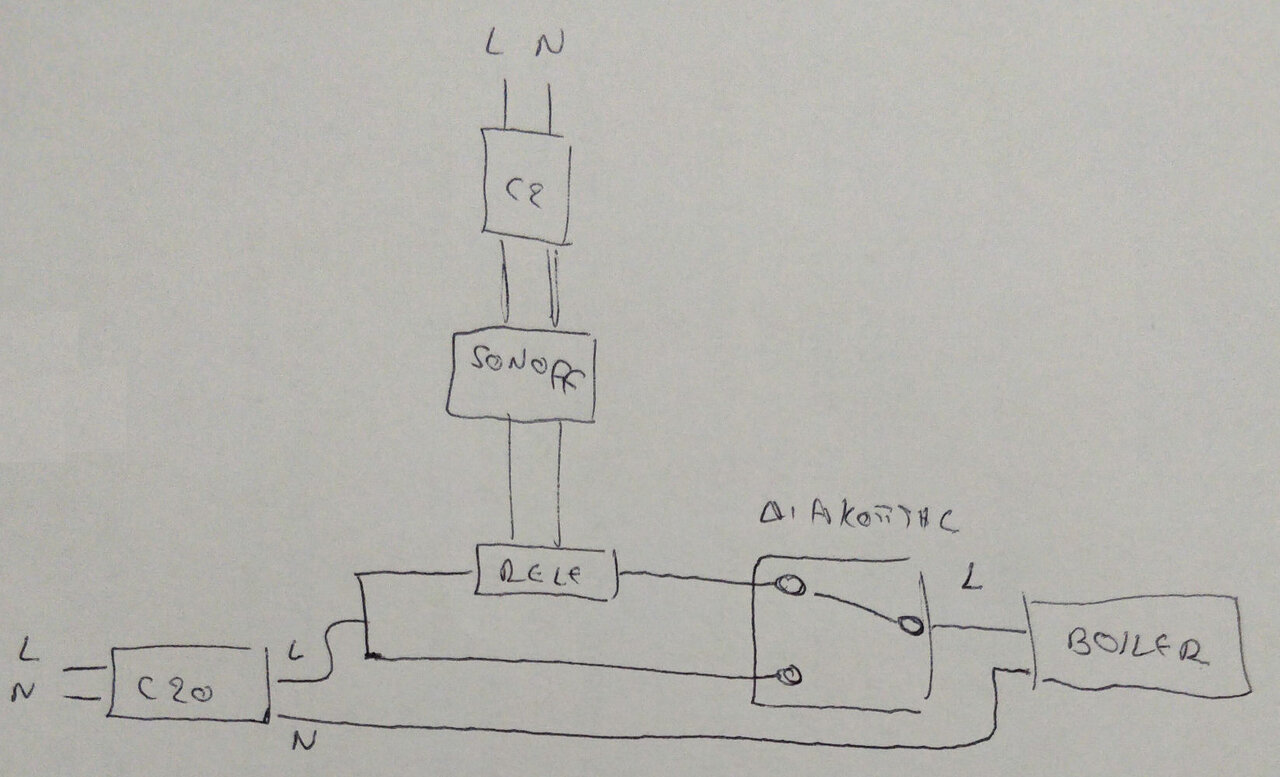

[papars]

Λάθος είναι το παραπάνω σχέδιο.

Θες μία ασφάλεια (μικροαυτόματο) C2 για το Sonoff.

Και θες και έναν διακόπτη 2 θέσεων για να κάνεις bypass το sonoff/rele αν κάτι δεν πάει καλά.

Αυτό θα έκανα εγώ.

Επεξ/σία 1 Φεβρουαρίου 2019 από papars

[fingolfingr]

Εγώ από την άλλη με βλέπω απλά να φέρνω ηλεκτρολόγο. Μην κάψω το σπίτι. Κρίμα είναι.

[cambo99]

Βλέπουμε τόσα διαφορετικά σχέδια για κάτι τόσο απλό, αλλά και τόσο επικίνδυνο! Με το ρεύμα δεν παίζουμε! Καλέστε ηλεκτρολόγο καλύτερα , γιατί άντε να πάθεις ηλεκτροπληξία θα πούνε όλοι ότι ο μακαρίτης έπαιζε ρώσικη ρουλέτα. Αλλά να βάλεις καμιά φωτιά στο σπίτι τι σου φταίνε και οι άλλοι; 😋
