Hello.

Υλοποίησα ένα μικρό σύστημα συναγερμού με το homeassistant και esphome (με την καθοδήγηση του @than2031995)

Υλικό:

Παγίδες: https://www.skroutz.gr/s/23975046/Anga-MC-38W-Μαγνητική-Επαφή-Βιδωτή-και-Αυτοκόλλητη-Ευρείας-Χρήσης-650-021-Λευκό.html

Σειρήνα: https://www.skroutz.gr/s/24573553/Anga-AG-BS1-Ενσύρματη-Εξωτερική-Σειρήνα-650-007.html

Τροφοδοτικό σειρήνας (λίγο overkill αλλά είναι φθηνό 😋 ) https://www.skroutz.gr/s/19614641/Τροφοδοτικό-LED-12V-50W-IP20-AK-L1-050-Akyga.html

ESP32-WROOM-32D : https://www.aliexpress.com/item/1005002220301921.html?spm=a2g0s.9042311.0.0.251d4c4d6mdHHP



Κώδικας για τις παγίδες στο esp32 απλά binary switches (μη inverted):

binary_sensor:
  - platform: gpio
    id: reed_entrance
    name: ΧΧΧΧΧΧΧ
    device_class: door (ή μπορεί και window)
    pin:
      number: GPIOΧΧ
      mode: INPUT_PULLUP
      inverted: false

και για τη σειρήνα (προσοχή inverted)

switch:
  - platform: restart
    name: "Restart 1st_floor_node"
    id: restart_switch
  - platform: gpio
    pin: 19
    name: "Siren"
    inverted: true
    restore_mode: ALWAYS_OFF

Ηλεκτρολογική σύνδεση σειρήνας:


Η σειρήνα θέλει 12V. Το +V του τροφοδοτικού όπως έχω τα χρώματα στο κόκκινο, το -V στο άσπρο.

Από το esp32 το switch πάει στο πράσινο από το gpio και το άσπρο στο ground (εκεί που έχουμε το -V του τροφοδοτικού) δλδ για να ξεκινήσει να χτυπάει θέλει βραχυκύκλωμα (switch on στο esp).

Αν θέλουμε βάζουμε και το tamper switch (προστασία φυσικής προσβολής της σειρήνας) σε μια απλή επαφή στο esp32 (binary sensor) μιας και ουσιαστικά όσο είναι βιδωμένη στον τοίχο ή /και το καπάκι κλειστό, πατιέται ένας διακόπτης .

Από utility έβαλα το alarmo https://github.com/nielsfaber/alarmo

Βάζουμε τις παγίδες στα sensors :

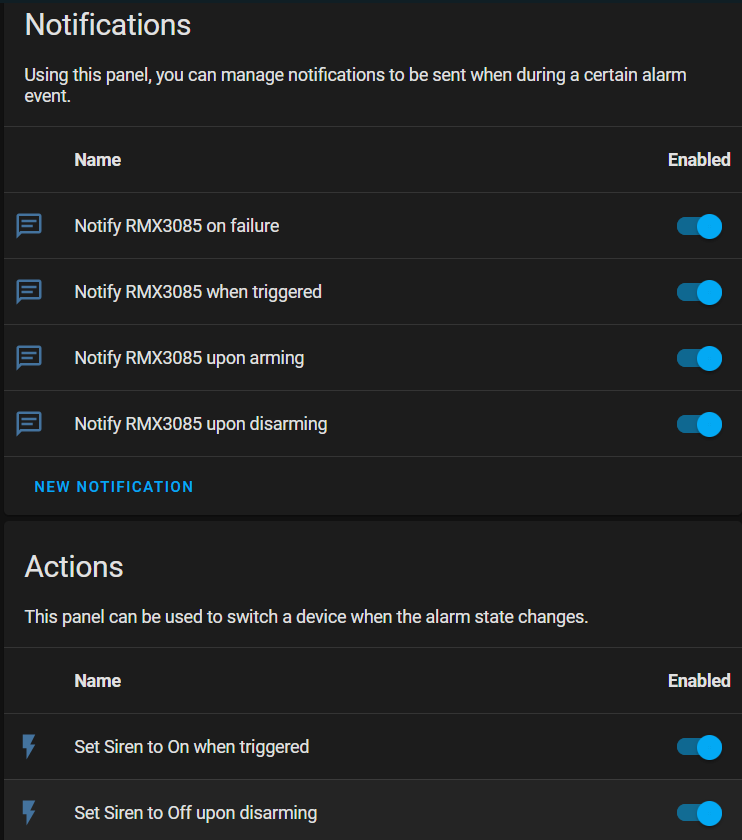

και κάποια actions και notifications (έτοιμοι αυτοματισμοί):


Αν θέλουμε κάνουμε και κάποιους ακόμα αυτοματισμούς πχ σε εμένα ο συναγερμός ενεργοποιείται εκτός από το ha app στο κινητό με κουμπί στην επιφάνεια εργασίας (δικό μου ή συζύγου) αλλά και όταν το family γίνει not_home για 60δευτ και απενεργοποιείται είτε χειροκίνητα από τα κινητα (με κωδικό), είτε όταν το family γίνει home εντός 10δευτ. Όταν ο συναγερμός μπει armed night, απενεργοποιούνται οι αυτοματισμοί της αυτόματης απενεργοποίησης οπότε αν χτυπήσει, απενεργοποιείται μόνο με κινητό και κωδικό (και ενεργοποιούνται πάλι με το disarmed).

Αυτά!

😎

Επεξ/σία από liakjim
  • Like 7
  • Thanks 2
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

  • Απαντήσεις 1,4k
  • Δημιουργία
  • Τελευταία απάντηση

Συχνή συμμετοχή στο θέμα

7 ώρες πριν, liakjim είπε

Αχρείαστο να είναι!

Με τα καλώδια κλπ τι έκανες? Μπορείς να ανεβάσεις καμια φωτογραφία πως φαίνεται το τελικό αποτέλεσμα? Γενικά αν και μου αρέσουν τα project με το EspHome έχω θέμα με τα καλώδια, τις τροφοδοσίες τους κλπ.



Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

1 ώρα πριν, userAnon είπε

Αχρείαστο να είναι!

Με τα καλώδια κλπ τι έκανες? Μπορείς να ανεβάσεις καμια φωτογραφία πως φαίνεται το τελικό αποτέλεσμα? Γενικά αν και μου αρέσουν τα project με το EspHome έχω θέμα με τα καλώδια, τις τροφοδοσίες τους κλπ.



Ευτυχώς το σπίτι είχε έτοιμη καλωδίωση από την κατασκευή του οπότε το συγκεκριμένο θέμα ήταν εύκολο.

Spoiler








  • Thanks 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Δημοσ. (επεξεργασμένο)
1 ώρα πριν, liakjim είπε

Ευτυχώς το σπίτι είχε έτοιμη καλωδίωση από την κατασκευή του οπότε το συγκεκριμένο θέμα ήταν εύκολο.

  Απόκρυψη περιεχομένων








Δεν ξέρω πως είναι τα δικά σου αλουμίνια μέσα αλλά λογικά θα μπορείς:

https://ibb.co/sWyZdhR

https://ibb.co/CvqPHTd



Επεξ/σία από AgMa
  • Like 2
  • Thanks 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

1 ώρα πριν, AgMa είπε

Δεν ξέρω πως είναι τα δικά σου αλουμίνια μέσα αλλά λογικά θα μπορείς:

Τις παγιδούλες τις βάζω. Το πρόβλημα είναι με τα καλώδια που πρέπει να τρέξουν εξωτερικά ώσπου να φτάσουν εκεί που είναι το esp32. (δεν τα θέλει η σύζυγος αλλά ουτε και εγώ)

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

9 λεπτά πριν, userAnon είπε

Τις παγιδούλες τις βάζω. Το πρόβλημα είναι με τα καλώδια που πρέπει να τρέξουν εξωτερικά ώσπου να φτάσουν εκεί που είναι το esp32. (δεν τα θέλει η σύζυγος αλλά ουτε και εγώ)

Ναι τα καλώδια δεν τα γλιτώνεις εφόσον είναι ενσύρματες οι επαφές. Απλά κρύβονται οι επαφές.

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

2 ώρες πριν, userAnon είπε

Τις παγιδούλες τις βάζω. Το πρόβλημα είναι με τα καλώδια που πρέπει να τρέξουν εξωτερικά ώσπου να φτάσουν εκεί που είναι το esp32. (δεν τα θέλει η σύζυγος αλλά ουτε και εγώ)

Τα κρύβεις με καναλακι και το esp το βάζεις όπου θέλεις ή και περισσότερα. Έτσι και αλλιώς παφθηνα είναι.

  • Like 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Στις 22/10/2021 στις 11:58 ΜΜ, liakjim είπε

Hello.

Υλοποίησα ένα μικρό σύστημα συναγερμού με το homeassistant και esphome (με την καθοδήγηση του @than2031995)

Υλικό:

Παγίδες: https://www.skroutz.gr/s/23975046/Anga-MC-38W-Μαγνητική-Επαφή-Βιδωτή-και-Αυτοκόλλητη-Ευρείας-Χρήσης-650-021-Λευκό.html

Σειρήνα: https://www.skroutz.gr/s/24573553/Anga-AG-BS1-Ενσύρματη-Εξωτερική-Σειρήνα-650-007.html

Τροφοδοτικό σειρήνας (λίγο overkill αλλά είναι φθηνό 😋 ) https://www.skroutz.gr/s/19614641/Τροφοδοτικό-LED-12V-50W-IP20-AK-L1-050-Akyga.html

ESP32-WROOM-32D : https://www.aliexpress.com/item/1005002220301921.html?spm=a2g0s.9042311.0.0.251d4c4d6mdHHP



Κώδικας για τις παγίδες στο esp32 απλά binary switches (μη inverted):

binary_sensor:
  - platform: gpio
    id: reed_entrance
    name: ΧΧΧΧΧΧΧ
    device_class: door (ή μπορεί και window)
    pin:
      number: GPIOΧΧ
      mode: INPUT_PULLUP
      inverted: false

και για τη σειρήνα (προσοχή inverted)

switch:
  - platform: restart
    name: "Restart 1st_floor_node"
    id: restart_switch
  - platform: gpio
    pin: 19
    name: "Siren"
    inverted: true
    restore_mode: ALWAYS_OFF

Ηλεκτρολογική σύνδεση σειρήνας:


Η σειρήνα θέλει 12V. Το +V του τροφοδοτικού όπως έχω τα χρώματα στο κόκκινο, το -V στο άσπρο.

Από το esp32 το switch πάει στο πράσινο από το gpio και το άσπρο στο ground (εκεί που έχουμε το -V του τροφοδοτικού) δλδ για να ξεκινήσει να χτυπάει θέλει βραχυκύκλωμα (switch on στο esp).

Αν θέλουμε βάζουμε και το tamper switch (προστασία φυσικής προσβολής της σειρήνας) σε μια απλή επαφή στο esp32 (binary sensor) μιας και ουσιαστικά όσο είναι βιδωμένη στον τοίχο ή /και το καπάκι κλειστό, πατιέται ένας διακόπτης .

Από utility έβαλα το alarmo https://github.com/nielsfaber/alarmo

Βάζουμε τις παγίδες στα sensors :


και κάποια actions και notifications (έτοιμοι αυτοματισμοί):


Αν θέλουμε κάνουμε και κάποιους ακόμα αυτοματισμούς πχ σε εμένα ο συναγερμός ενεργοποιείται εκτός από το ha app στο κινητό με κουμπί στην επιφάνεια εργασίας (δικό μου ή συζύγου) αλλά και όταν το family γίνει not_home για 60δευτ και απενεργοποιείται είτε χειροκίνητα από τα κινητα (με κωδικό), είτε όταν το family γίνει home εντός 10δευτ. Όταν ο συναγερμός μπει armed night, απενεργοποιούνται οι αυτοματισμοί της αυτόματης απενεργοποίησης οπότε αν χτυπήσει, απενεργοποιείται μόνο με κινητό και κωδικό (και ενεργοποιούνται πάλι με το disarmed).

Αυτά!

😎

Μπορείς να το βάλεις παράλληλα με υπάρχον παλιό συναγερμό;

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

Στις 24/10/2021 στις 8:32 ΠΜ, elvor είπε

Μπορείς να το βάλεις παράλληλα με υπάρχον παλιό συναγερμό;

Αυτό είναι λίγο πιο δύσκολο. Θέλω να το κάνω αυτό αλλά διάβαζα ότι δεν έιναι εύκολο επειδή οι συναγερμοί έχουν τις αντιστάσεις σε κάθε γραμμή για να βλέπουν αν τις κόψει κάποιος. Και αν προσπαθήσεις να βάλεις παράλληλα ένα ESP μπορεί να αλλάξεις την αντίσταση και να παραπονιέται ο συναγερμός

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

  • 3 εβδομάδες αργότερα...

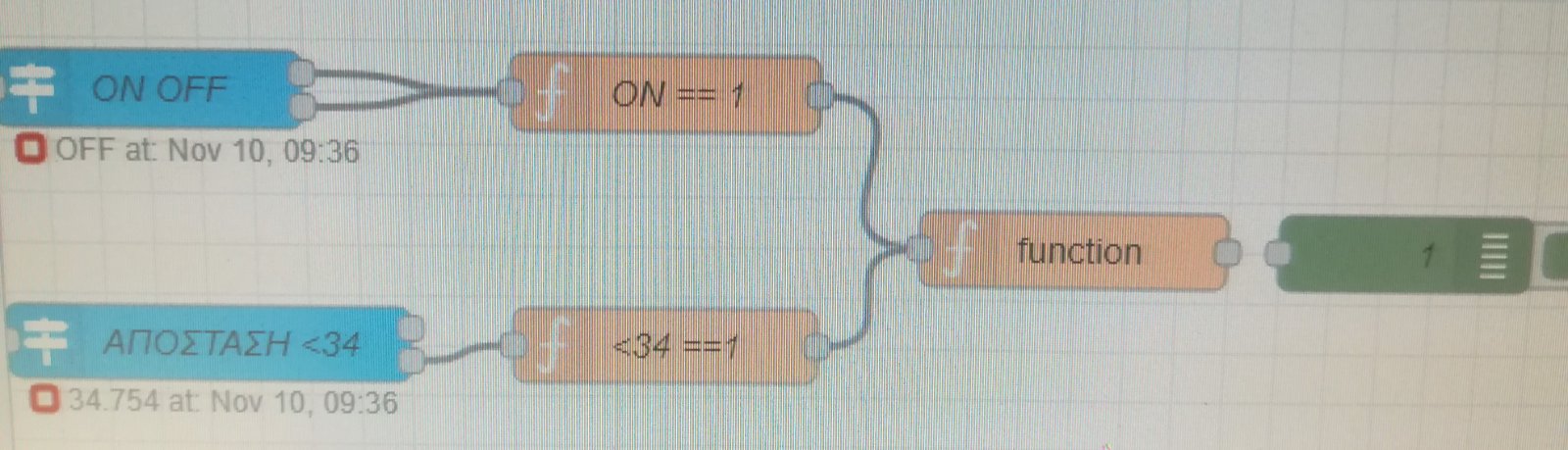

Καλημέρα. Νέος στο Node red και χρειάζομαι βοήθεια. Έχω φτιάξει ένα trigger state  και ελέγχω την κατάσταση ενός διακόπτη (ON OFF). Στην συνέχεια έχω ένα function mode το οποίο όταν ο διακόπτης είναι ΟΝ δίνει “1” και OFF “0”.  Σ ένα δεύτερο  trigger state ελέγχω απόσταση από ένα HC-SR04. Στην συνέχεια έχω ένα function mode το οποίο όταν η απόσταση είναι <34  δίνει “1” και > δίνει “0”.  Θέλω να φτιάξω μάλλον ένα  function mode το οποίο να συγκρίνει τα εισερχόμενα και όταν είναι 1 & 1 να βγάζει ΜΙΑ έξοδο 1 και σε οποιαδήποτε άλλη κατάσταση 0.
Στο τελευταίο function έχω γράψει το παρακάτω αλλά παίρνω δυο εξόδους (κάθε εισερχόμενο βγάζει και μια έξοδο)
var x = "1";
var y = "1";
if (x == "1" && y == "1" ) {
msg.payload = 1;
}
else {
msg.payload = 0;
}
return msg;



Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

22 λεπτά πριν, leuteris107 είπε
Καλημέρα. Νέος στο Node red και χρειάζομαι βοήθεια. Έχω φτιάξει ένα trigger state  και ελέγχω την κατάσταση ενός διακόπτη (ON OFF). Στην συνέχεια έχω ένα function mode το οποίο όταν ο διακόπτης είναι ΟΝ δίνει “1” και OFF “0”.  Σ ένα δεύτερο  trigger state ελέγχω απόσταση από ένα HC-SR04. Στην συνέχεια έχω ένα function mode το οποίο όταν η απόσταση είναι <34  δίνει “1” και > δίνει “0”.  Θέλω να φτιάξω μάλλον ένα  function mode το οποίο να συγκρίνει τα εισερχόμενα και όταν είναι 1 & 1 να βγάζει ΜΙΑ έξοδο 1 και σε οποιαδήποτε άλλη κατάσταση 0.
Στο τελευταίο function έχω γράψει το παρακάτω αλλά παίρνω δυο εξόδους (κάθε εισερχόμενο βγάζει και μια έξοδο)
var x = "1";
var y = "1";
if (x == "1" && y == "1" ) {
msg.payload = 1;
}
else {
msg.payload = 0;
}
return msg;



Υπάρχει ηδη ετοιμο και ειναι αυτο

https://flows.nodered.org/node/node-red-contrib-boolean-logic

  • Thanks 1
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

33 λεπτά πριν, Spect~ είπε

Υπάρχει ηδη ετοιμο και ειναι αυτο

https://flows.nodered.org/node/node-red-contrib-boolean-logic

Ευχαριστώ για την άμεση απάντηση. Το έβαλα σε AND και δουλεύει σωστά. Το μόνο πρόβλημα είναι ότι βγάζει την απάντηση 2 φορές (κάθε εισερχόμενο βγάζει και μια έξοδο)
Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

3 λεπτά πριν, leuteris107 είπε
Ευχαριστώ για την άμεση απάντηση. Το έβαλα σε AND και δουλεύει σωστά. Το μόνο πρόβλημα είναι ότι βγάζει την απάντηση 2 φορές (κάθε εισερχόμενο βγάζει και μια έξοδο)

Αναβασε το νεο flow Που εφτιαξες.. Αν θυμαμαι καλα οριζεις ποσες απαντησεις να περιμενει.. Εσυ ουσιαστικα θα παρεις 1 απο πανω και 1 απο κατω με το που ερθει η δευτερη θα κανει τον ελεγχο και θα "μηδενισει" παλι ο μετρητης των απαντησεων

Συνδέστε για να σχολιάσετε
Κοινοποίηση σε άλλες σελίδες

11 λεπτά πριν, Spect~ είπε

Αναβασε το νεο flow Που εφτιαξες.. Αν θυμαμαι καλα οριζεις ποσες απαντησεις να περιμενει.. Εσυ ουσιαστικα θα παρεις 1 απο πανω και 1 απο κατω με το που ερθει η δευτερη θα κανει τον ελεγχο και θα "μηδενισει" παλι ο μετρητης των απαντησεων
