AMD Επεξεργαστές & AM4 socket (Τεχνικα μιλωντας Part 3)

[kostas_anes]

@godslayerxp
Και επιτελους, καταφερα να μπουταρω με τα εξης timings. Θα προσπαθησω να σφιξω timings η να ανεβασω freq και θα δουμε πως θα παει. Δεν ξερω αν ειναι σταθερο.

CLD0_VDDP = 0.8V
VDDR = 1.465V
VTT_DDR = 0.78V
VDDP = 1V
VPPM = 2.6V






Επεξ/σία 22 Ιανουαρίου 2019 από kostas_anes

[akoinonitos]

20 λεπτά πριν, kostas_anes είπε

4.2 πηγε στο 1.10 BIOS, στα επομενα οπως ανεφερα πανω απο 3975MHz δεν ειδα all core.

Οταν λεω mem OC εννοω ολο το πακετο. Timings, subs, impedance's, freq. Σε εμενα με PBO ανοιχτο μνημες πανω απο 3400 δεν. Πρωτη θεωρια που εφτιαξα ειναι οτι φταινε τα μεταβαλλομενα CPU voltages λογω PBO. Αντιθετα με το τι νομιζουν αρκετοι η ταση του CPU εχει αντικτυπο στις μνημες και στο μεγιστο OC που μπορεις να πιασεις.

Ωραια, τουλαχιστον δεν ειμαι ο μονος....

Dark Rock Pro 4. Θερμοκρασιες δεν ειναι θεμα, πανω απο 65 δεν εχω δει το CPU. Βεβαια κοιταω το Tdie. Το PBO διαβαζει απο το Tctl?

Mην εχεις ελπιδες. Ενα ισως να φτιαχνοταν παρα πολυ δυσκολα. Δυο νομιζω πως το πιεζεις πολυ. Δες αν δουλευει παντως. Μπορει να ειναι ground pins και να μην χρειαζονται για την λειτουργια του CPU

Η θεωρια σου θα ισχυε αν συνεβαινε το ιδιο και στις αλλες μητρικες. (Πραγμα που δεν συμβαινει)

H μητρικη αν δεν κανω λαθος επισημα υποστηριζει μνημες με oc μεχρι τα 3466mhz.

Η ταση του cpu εχει σχεση με τις μνημες αλλα το pbo δινει αρκετη ταση για να παιξουν οι μνημες στα 3600. Τωρα αν η asrock εχει κολλησει το offset στο -0.1v ισως να παιζει ρολο αλλα με -0.1v παιζω μια χαρα στα 3600 με απλο docp.

H taichi σε single rank modules για καποιο λογο βαζεις rtt values παραπλησια με αυτα των dual rank.





Επεξ/σία 22 Ιανουαρίου 2019 από akoinonitos

[Luciddream]

2 hours ago, kostas_anes said:

Οταν λεω mem OC εννοω ολο το πακετο. Timings, subs, impedance's, freq. Σε εμενα με PBO ανοιχτο μνημες πανω απο 3400 δεν. Πρωτη θεωρια που εφτιαξα ειναι οτι φταινε τα μεταβαλλομενα CPU voltages λογω PBO. Αντιθετα με το τι νομιζουν αρκετοι η ταση του CPU εχει αντικτυπο στις μνημες και στο μεγιστο OC που μπορεις να πιασεις.

Dark Rock Pro 4. Θερμοκρασιες δεν ειναι θεμα, πανω απο 65 δεν εχω δει το CPU. Βεβαια κοιταω το Tdie. Το PBO διαβαζει απο το Tctl?

Και εγώ με το ίδιο kit και ίδια ψύκτρα. Θερμοκρασίες και εμένα σταθερά 65 με Turbo mode, στο Silent φτάνει και 70 εύκολα. Τώρα το έχω αφήσει στο Standard γιατί με κούρασε λίγο ο ήχος της. Αυτά είναι modes της Asus που πειράζουν τις στροφές του ανεμιστήρα ανάλογα την θερμοκρασία.

Τις μνήμες αυτές τις έχει νομίζω και ο Spartan αλλά σε x370 μητρική και χωρίς PBO, απλά μήπως πάρεις ιδέες. H C6H που έχουμε maxarei περίπου 200mhz κάτω απτις x470. Εγώ δυστυχώς δουλεύω πολύ στο PC τελευταία και δεν έχω χρόνο για πειραματισμό

Επεξ/σία 22 Ιανουαρίου 2019 από Luciddream

[godslayerxp]

2 ώρες πριν, kostas_anes είπε

@godslayerxp
Και επιτελους, καταφερα να μπουταρω με τα εξης timings. Θα προσπαθησω να σφιξω timings η να ανεβασω freq και θα δουμε πως θα παει. Δεν ξερω αν ειναι σταθερο.

CLD0_VDDP = 0.8V
VDDR = 1.465V
VTT_DDR = 0.78V
VDDP = 1V
VPPM = 2.6V

Και μένα παίζουν τα συγκεκριμένα settings στα 3600 και είμαι σταθερός εκεί.

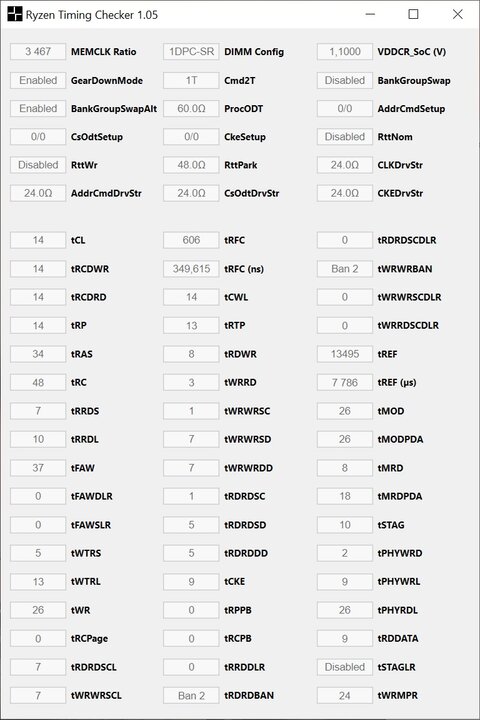

Προτιμώ το 3466c14 γιατί έχω καλύτερα αποτελέσματα και με μικρότερη τάση. Δοκίμασέ το...

CLD0_VDDP = 0.8V
VDDR = 1.42V
VTT_DDR = 0.70V
VDDP = 0.9V
VPPM = 2.5V

Επεξ/σία 22 Ιανουαρίου 2019 από godslayerxp

[Luciddream]

21 minutes ago, godslayerxp said:

Και μένα παίζουν τα συγκεκριμένα settings στα 3600 και είμαι σταθερός εκεί.
Προτιμώ το 3466c14 γιατί έχω καλύτερα αποτελέσματα και με μικρότερη τάση. Δοκίμασέ το...

Τι bandwidth / latency σου δίνει το AIDA? Για latency πάνω απο 65ns το βλέπω αν και δεν έχω μάθει ακόμα να τα μετράω καλά με το μάτι 😛

[kostas_anes]

1 ώρα πριν, godslayerxp είπε

Και μένα παίζουν τα συγκεκριμένα settings στα 3600 και είμαι σταθερός εκεί.
Προτιμώ το 3466c14 γιατί έχω καλύτερα αποτελέσματα και με μικρότερη τάση. Δοκίμασέ το...

CLD0_VDDP = 0.8V
VDDR = 1.42V
VTT_DDR = 0.70V
VDDP = 0.9V
VPPM = 2.5V

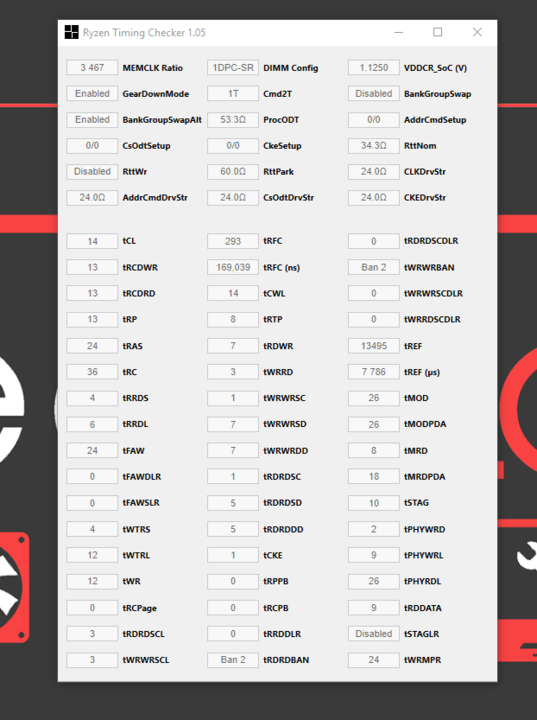

Mε ιδιες τασεις. Το SoC εχει μεινει γιατι επαιζα. Ειναι σταθερα σε αυτα τα timings. Δεν εκατσα να παιξω παραπανω, σιγουρα ομως πανε πιο κατω τα subs και ισως και το tRCD να πιανει 12. Το tRFC ειναι σταθερο στα 152ns επισης. Και στο δικο σου τοσο πρεπει να ειναι η καπου εκει κοντα. Δοκιμασε με τα timings μου.


Αλλα καταφερα να φτασω σταθερα σε αυτα οποτε.... Με τα οποια και παλι δεν εχω παιξει πολυ. Υπολογιζω σε tRFC κοντα στα 152ns παλι, σιγουρα tFAW κοντα στο 14-16 και γενικα πιο σφιχτα subs κτλ. tRAS/tRC δεν βλεπω κατω απο 32/48 γιατι ειναι αρκετα dependant σε αυτα για την σταθεροτητα σε αυτες τις συχνοτητες απο οτι ειδα.

54 λεπτά πριν, Luciddream είπε

Τι bandwidth / latency σου δίνει το AIDA? Για latency πάνω απο 65ns το βλέπω αν και δεν έχω μάθει ακόμα να τα μετράω καλά με το μάτι 😛

Και τα δυο που ποσταρα εχουν 62ns latency νταν. Υποθετω παντως οτι εκει πλεον ειναι bottleneck ο IMC μιας και στα 3333MHz με πιο σφιχτα timings ειχα 62.1ns

Εdit : Eτρεξα ενα ετσι για το γιολο ενω εχω πραγματακια απο πισω ανοιχτα. Μπορει και καλυτερα, αλλα τοσο βγαζει περιπου στα 3466 που εδειξα.


Επεξ/σία 22 Ιανουαρίου 2019 από kostas_anes

[godslayerxp]

1 ώρα πριν, Luciddream είπε

Τι bandwidth / latency σου δίνει το AIDA? Για latency πάνω απο 65ns το βλέπω αν και δεν έχω μάθει ακόμα να τα μετράω καλά με το μάτι 😛

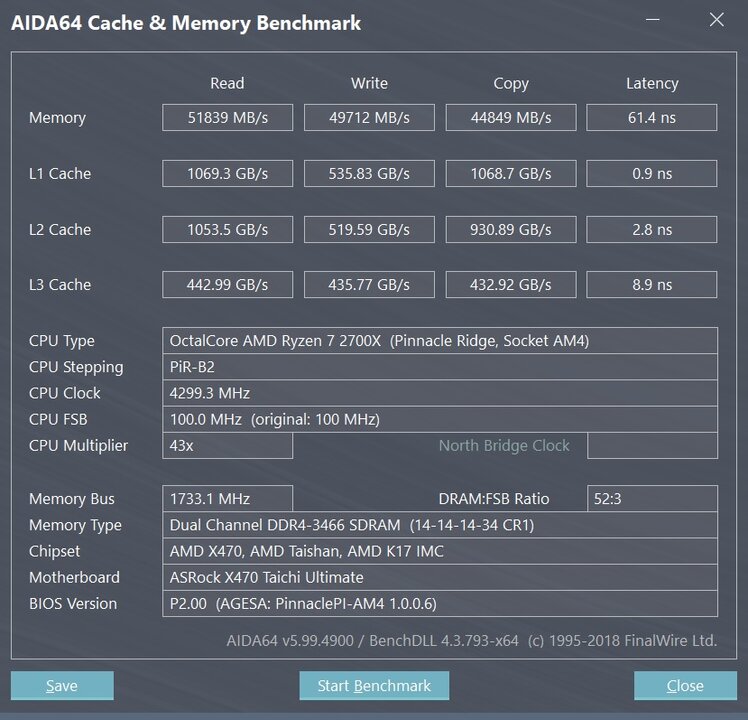

4.3ghz / 3466c14

[akoinonitos]

47 λεπτά πριν, kostas_anes είπε

Mε ιδιες τασεις. Το SoC εχει μεινει γιατι επαιζα. Ειναι σταθερα σε αυτα τα timings. Δεν εκατσα να παιξω παραπανω, σιγουρα ομως πανε πιο κατω τα subs και ισως και το tRCD να πιανει 12. Το tRFC ειναι σταθερο στα 152ns επισης. Και στο δικο σου τοσο πρεπει να ειναι η καπου εκει κοντα. Δοκιμασε με τα timings μου.


Αλλα καταφερα να φτασω σταθερα σε αυτα οποτε.... Με τα οποια και παλι δεν εχω παιξει πολυ. Υπολογιζω σε tRFC κοντα στα 152ns παλι, σιγουρα tFAW κοντα στο 14-16 και γενικα πιο σφιχτα subs κτλ. tRAS/tRC δεν βλεπω κατω απο 32/48 γιατι ειναι αρκετα dependant σε αυτα για την σταθεροτητα σε αυτες τις συχνοτητες απο οτι ειδα.

Και τα δυο που ποσταρα εχουν 62ns latency νταν. Υποθετω παντως οτι εκει πλεον ειναι bottleneck ο IMC μιας και στα 3333MHz με πιο σφιχτα timings ειχα 62.1ns

Εdit : Eτρεξα ενα ετσι για το γιολο ενω εχω πραγματακια απο πισω ανοιχτα. Μπορει και καλυτερα, αλλα τοσο βγαζει περιπου στα 3466 που εδειξα.


Το ns του trfc στα γραφει το checker ,τι εννοεις υπολογιζεις να ειναι στα 152?

[kostas_anes]

Μόλις τώρα, akoinonitos είπε

Το ns του trfc στα γραφει το checker ,τι εννοεις υπολογιζεις να ειναι στα 152?

Υπολογιζω να ειναι σταθερο στα 152ns . Δεν μπορω να τσεκαρω διοτι κανω αλλη δουλεια οπως βλεπεις


[akoinonitos]

Μόλις τώρα, kostas_anes είπε

Υπολογιζω να ειναι σταθερο στα 152ns . Δεν μπορω να τσεκαρω διοτι κανω αλλη δουλεια οπως βλεπεις


Α τωρα σε επιασα

Κατι για το latency του aida ,μην το συγκρινεται  αν δεν τρεχετε τη cpu στην ιδια συχνοτητα ,ουτε με pbo γιατι τα ρολογια δεν καθονται παντα στην ιδια συχνοτητα ενω τρεχει το latency.

Μονο με σταθερη συχνοτητα μπορουμε να βγαλουμε ασφαλη συμπερασματα απο το aida.

[Luciddream]

1 hour ago, akoinonitos said:

Α τωρα σε επιασα

Κατι για το latency του aida ,μην το συγκρινεται  αν δεν τρεχετε τη cpu στην ιδια συχνοτητα ,ουτε με pbo γιατι τα ρολογια δεν καθονται παντα στην ιδια συχνοτητα ενω τρεχει το latency.

Μονο με σταθερη συχνοτητα μπορουμε να βγαλουμε ασφαλη συμπερασματα απο το aida.

Αρα το latency είνα καλύτερο με σταθερή συχνότητα? Αν δεις τα αποτελέσματα του @kostas_anes και του @godslayerxp με χειρότερα νούμερα και έχει καλύτερο latency. Είδα το 600 trfc και λέω θα έχει πολύ ψηλό latency, αλλά τελικά δεν 😛

[kostas_anes]

18 λεπτά πριν, Luciddream είπε

Αρα το latency είνα καλύτερο με σταθερή συχνότητα? Αν δεις τα αποτελέσματα του @kostas_anes και του @godslayerxp με χειρότερα νούμερα και έχει καλύτερο latency. Είδα το 600 trfc και λέω θα έχει πολύ ψηλό latency, αλλά τελικά δεν 😛

Ωραια @godslayerxp αυριο δινουμε και οι 2 ενα με τον CPU στα 4100MHz.

[Sheogorath]

52 λεπτά πριν, kostas_anes είπε

Ωραια @godslayerxp αυριο δινουμε και οι 2 ενα με τον CPU στα 4100MHz.

Δώσε και κανα λινκ του καναλιού στο "συ σωλην".

[akoinonitos]

3 ώρες πριν, Luciddream είπε

Αρα το latency είνα καλύτερο με σταθερή συχνότητα? Αν δεις τα αποτελέσματα του @kostas_anes και του @godslayerxp με χειρότερα νούμερα και έχει καλύτερο latency. Είδα το 600 trfc και λέω θα έχει πολύ ψηλό latency, αλλά τελικά δεν 😛

Oχι ,εννοώ ότι για να συγκρίνεις το δικο σου Latency με καποιον αλλο στο aida ,θα πρεπει να τρεχεται στην ιδια συχνοτητα τον επεξεργαστη. Μονο ετσι θα βγαλεις ασφαλη συμπέρσμα για τις διαφορες των Ram καθως παιζει μεγαλο ρολο στο latency και η συχνοτητα του cpu.

[godslayerxp]

10 ώρες πριν, kostas_anes είπε

Ωραια @godslayerxp αυριο δινουμε και οι 2 ενα με τον CPU στα 4100MHz.

Τσίμπησα και γω το tRFC. Στο tRFC 312 και στο tRFCns 192 (στο timing checker πήγε στο 180).
Έτρεξα σε stock, 4.1, 4.2 και 4.3.
(Όλα μέσα στο spoiler. Δεν ξέρω τι γίνεται αλλά όταν έχω κείμενο και 2-3 εικόνες στα post μου κάνει ότι νάναι στην στοίχιση)

Spoiler



Επεξ/σία 23 Ιανουαρίου 2019 από godslayerxp
